Как подключить стабилизатор напряжения

Как подключить однофазный стабилизатор напряжения на весь дом?

У электроэнергии, поступающей в ваши дома и квартиры, есть свои определенные стандарты. К примеру, если напряжение сети 220 В – отклонение должно быть не более 10 процентов от номинала. Такой разбег в объёме напряжения может негативно сказаться на правильном функционировании бытовых электрических устройств и осветительных приборов.

Специализированные организации, которые занимаются поставкой электроэнергии, используют в работе трансформаторы, предназначенные для преобразования электрических величин. От них и приходит электроэнергия в дома и квартиры.

Нижний предел напряжения линия показывает при работе под большой нагрузкой. Если в дальнейшем нагрузка увеличивается, нормативный предел идёт на спад, это обусловлено исчерпыванием мощностей подстанции. По такому же принципу работает сеть с напряжением в 380 В, это легко поясняется рабочим режимом установок в стандартных условиях. Если же взглянуть на картину более реально, то в холодное время года снабжение жилых помещений напряжением на уровень ниже, нежели в летний период.

Справка. Перепады напряжения и его нестабильную работу можно исправить с помощью специальных стабилизаторов, функция которых заключается в нормализации параметров тока. Стабилизаторы широко применяются в разных местах, они имеют достаточно бюджетную стоимость, и просты в установке и подключении. Всю работу, связанную со стабилизатором можно выполнить самостоятельно, не прибегая к помощи специалистов.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

• стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
• переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Выбор места монтажа

Важно! Если вы решили устанавливать стабилизатор электроэнергии самостоятельно – вся ответственность за исправность прибора ложится на ваши плечи. Вы должны четко следовать всем требованиям и правилам ПУЭ.

Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:

• Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
• Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
• Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
• Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

1. Однофазный стабилизатор.
2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

• Подключено через стабилизатор;
• Байпас, т.е. без стабилизатора — грязное питание;
• Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

• Ресанта;
• Свэн;
• Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Подключение стабилизатора

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Важно! При подключении стабилизационного оборудования в первую очередь отключите электроэнергию в доме! Это одно из главных правил в технике безопасности.

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

• От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
• К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
• Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

• фаза — «вход»;
• 0 – «вход»;
• фаза – «выход»;
• 0 – «выход».

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Важно! Чтобы стабилизатор напряжения эффективно и надежно работал раз в год необходимо проводить профилактику, которая заключается в подтягивании болтиков и винтов. Своевременное проведение такой процедуры поможет свести к минимуму риск возникновения возгорания или деформации изоляционного слоя, причиной которых может стать деформированный или слабо затянутый контакт.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P<1,5 кВт). Они выпускаются как законченный самостоятельный блок, в комплектацию которого шнур для подключения к сети со стандартной вилкой. На поверхности корпуса устройства есть несколько розеток.

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу. Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика.

Ошибки подключения

Самой распространенной ошибкой в подключении однофазного стабилизатора напряжения является неправильный выбор места для установки или неправильное расположение прибора. Даже при правильном подключении схемы и соблюдении всех рекомендаций стабилизатор напряжения может перегреваться и выключаться, на дисплее будут постоянные неисправности и ошибки.

Неправильное переключение стабилизатора из рабочего режима в байпасный. Для перехода необходимо придерживаться точной последовательности. А именно:

• Отключение от питания автоматов непосредственно на панели прибора;
• Изменить обычное положение выключателя в «байпас», либо «транзит»;
• Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

При подключении стабилизатора использован провод с меньшим сечением. Обязательно придерживайтесь всех необходимых параметров кабеля, учитывая общую нагрузку дома.

На многожильных проводниках нет наконечников. Не экономьте на наконечниках, покупайте их сразу после приобретения однофазного стабилизатора. По правилам ПУЭ оконцеватели для многопроволочных проводников необходимы

Схема подключения стабилизатора напряжения. Пошаговая инструкция. Ошибки и правила.

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

• трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

• выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1

3 включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

• провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

• в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

• во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

• положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

• вход на стабилизатор

• выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

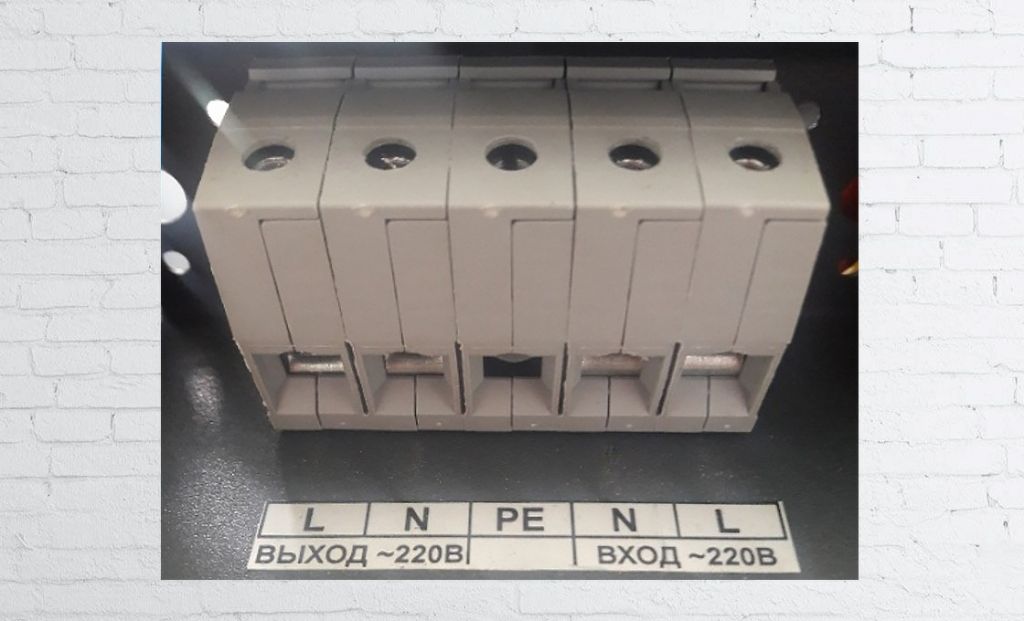

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

• фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

• нулевую жилу (синего цвета) к клемме N (Nin)

• заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

• его фазную жилу к зажиму ВЫХОД (Lout)

• нулевую к N (Nout)

• жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Как подключить стабилизатор напряжения

Этот вопрос актуален как для владельцев коммерческих и промышленных объектов, так и для жителей частных домов. В наших условиях перегрузка сетей – обычное дело. Кто-то отапливает дом электричеством, кто-то использует прожорливый ремонтный инструмент, а кто-то просто не рассчитал допустимую нагрузку. Результат – скачки напряжения, из-за которых могут сгореть ценные электроприборы. Стабилизатор доводит показатели сети до стандартного уровня и тем самым защищает оборудование от опасных искажений.

Стабилизатор для нескольких приборов

В случае, когда скачки напряжения незначительно отличаются от номинальных 220 вольт (+/-15 вольт), то можно ограничиться маломощным (до 1,5 кВт) устройством, которое подключается прямо к розетке. Его вполне хватает, чтобы защитить телевизор, компьютер и спутниковый тюнер. Мощные токоприемники (чайник, насос, бойлер, холодильник) к такому прибору подключать нельзя. Также избегайте подключения двух стабилизаторов к одной розетке – иначе при переключении они будут создавать друг другу помехи.

Однофазный стабилизатор на весь дом

Это самый распространенный способ подключения. Перед началом работ необходимо обесточить сеть – для этого нужно отключить вводной автомат на распределительном щите. Убедитесь, что напряжение отсутствует (для этого можно воспользоваться тестером).

Подсоединение стабилизатора напряжения обычно проводят сразу за счетчиком, перед токоприемниками, в разрыв фазного провода. Структурную схему подключения печатают прямо на корпусах устройств и дублируют в инструкциях по эксплуатации. Как правило, на стабилизаторе есть три контакта:

• фаза – «вход»;
• фаза – «выход»;
• ноль.

Подключаются они следующим образом: На «вход» идет «фаза» от счетчика, на «ноль» — нулевой провод от счетчика, а на «выход» — фазный кабель нагрузки. Нулевую линию нужно подключать без разрыва, с помощью клемм или скрутки. После стабилизатора можно подключить автоматы разводки по помещению, сгруппировав токоприемники по типам: грубые (электродуховки, стиральные машины, утюги) и точные (телевизоры, компьютеры).

На некоторых приборах может быть четыре контакта (два фазных на вход и выход, и два «ноля» на вход и выход). Не пугайтесь и не ищите лишний провод. В этом случае «ноль» подключается по схеме «фазы»: от вводного автомата на «вход», а провод нагрузки – на «выход».

Можно ли подключить два однофазных стабилизатора?

Часто бывают случаи, когда мощности одного прибора недостаточно. Некоторые пытаются компенсировать это установкой двух и более стабилизаторов. Такой подход разумен, но только в случае разделения нагрузки на отдельные линии. Последовательное подключение двух устройств не принесет желаемого результата и может даже усугубить проблему.

Подключение стабилизатора в трехфазную сеть

Трехфазная система питания (380 В) обычно используется в коммерческих и промышленных помещениях, но нередко ее можно встретить и в частных домах. В этом случае возможны два варианта подключения: один трехфазный стабилизатор или три однофазных.

Первый вариант используется только в том случае, если в помещении есть электроприборы, рассчитанные на 380 В (обычно это электродвигатели). Если таковых не имеется, то лучше использовать схему с тремя однофазными устройствами. Преимущества такой схемы очевидны:

• три однофазных стабилизатора стоят дешевле одного трехфазного;
• если один из приборов выйдет из строя, то его можно будет заменить, не трогая остальные.

Схема подключения предполагает использование общего «ноля» для всех трех приборов (подключается без разрыва) и отдельной фазы для каждого стабилизатора.

Выбираем место

Электроприборы не любят сырости, поэтому первое условие – помещение должно быть сухим. Стабилизатор напряжения нельзя устанавливать рядом с горючими и взрывоопасными веществами, поэтому мастерская или гараж – не самое подходящее для этого место. Также мы не рекомендуем устанавливать его в жилой комнате – некоторые приборы достаточно громко гудят, а при перепадах напряжения издают щелчки. Проблемы могут возникнуть с установкой на чердаке – при высоких температурах стабилизатор может выйти из строя.

Идеальный вариант – кладовая, тамбур или другое подсобное помещение. В отдельном случае можно соорудить специальный шкаф, но здесь стоит учесть, что стабилизатор нуждается в хорошей вентиляции, поэтому расстояние между стенками и корпусом прибора должно быть больше 10 см, а двери шкафа лучше выполнить из жалюзи или другого воздухопроницаемого материала.

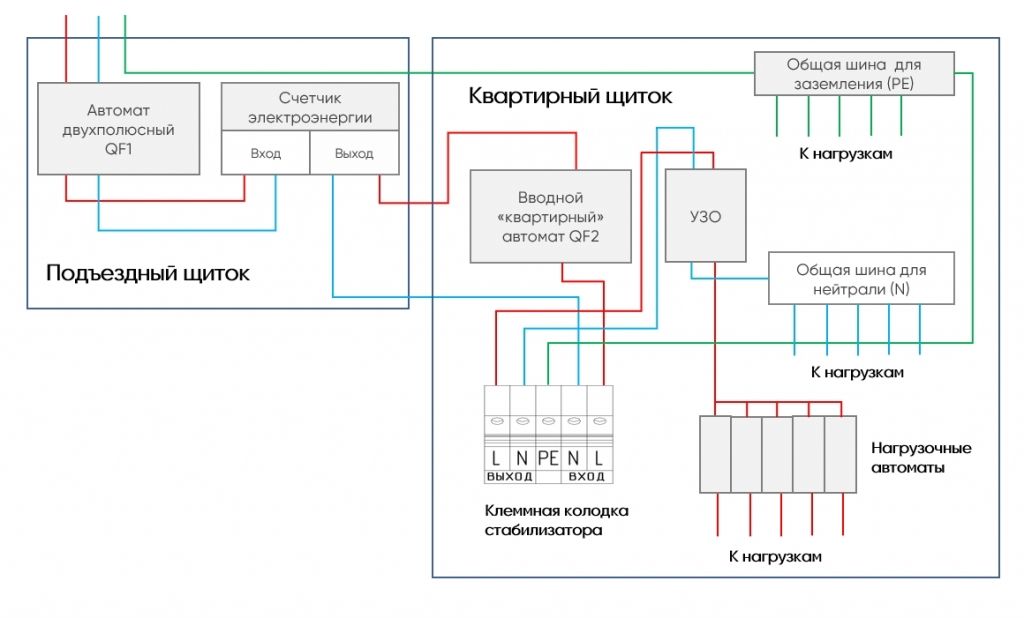

Подключение стабилизатора напряжения для квартиры в многоэтажном доме

Если в городской квартире возникли проблемы с качеством электроэнергии, то решить их можно посредством установки современного стабилизатора напряжения. Данное действие не требует каких-либо согласований и разрешений – владелец жилплощади имеет полное право устанавливать прибор, не извещая об этом управляющую и энергосбытовую компании, а также соседей. В данной статье рассмотрено подключение стабилизатора для квартиры, а также приведены ответы на связанные с этим процессом вопросы.

• Основные варианты использования стабилизатора в квартире
• Подключение стабилизатора для защиты всей квартирной электросети
• Что понадобится для централизованного подключения стабилизатора?
• Пошаговый алгоритм централизованного подключения стабилизатора
• Где купить стабилизатор напряжения для городской квартиры?

Основные варианты использования стабилизатора в квартире

Возможно применение прибора для решения следующих задач:

• целенаправленной защиты отдельного бытового прибора или группы бытовых приборов;
• централизованной защиты всей домашней электросети квартиры.

Для реализации первого варианта достаточно маломощной модели, с её подключением трудностей обычно не возникает – стабилизатор включается в обычную сетевую розетку, а нагрузки питаются от розеток, расположенных на его корпусе.

Вариант с централизованной защитой подразумевает применение более мощного стабилизатора, у которого вместо привычных вилки и розеток – клеммная колодка. Подключение такой модели «на всю квартиру» потребует наличия некоторых навыков в электромонтаже, а также строгого соблюдения определённого алгоритма действий.

Подключение стабилизатора для защиты всей квартирной электросети

При организации централизованной защиты стабилизатор присоединяется к сети на вводе в помещение, через распределительный щиток (далее – централизованное подключение).

Что понадобится для централизованного подключения стабилизатора?

Во-первых, медные кабели в количестве равном числу разъёмов (отдельных клемм) в колодке стабилизатора. Допустимо вместо нескольких отдельных кабелей применять один с двумя/тремя токоведущими жилами.

Сечение кабелей определяется на основании электрических параметров нагрузки и стабилизатора по специальным таблицам или с помощью онлайн калькуляторов. Рекомендуется закладывать запас по сечению в один шаг, например, при токе нагрузки в 26 А и мощности в 5,8 кВт вместо минимально допустимых 2,5 мм² использовать 4 мм².

Длина каждого кабеля определяется расстоянием между соответствующей ему клеммой и точкой её присоединения к питающей сети или нагрузке.

Что касается типа, то к применению допустимы кабели и с однопроволочной токопроводящей жилой, и с многопроволочной. Но практике удобнее использовать изделия второй конструкции – они более эластичны и выдерживают значительные механические нагрузки (скручивая, перегибы, изломы и т.д.).

Наконечники бывают: штыревые втулочные, вилочные, штифтовые плоские и кольцевые. Выбор конкретного типа наконечника зависит от места, к которому будет подключаться кабель, то есть в нашем случае от клеммной колодки стабилизатора и разъёмов в распределительном щитке.

Кабели с однопроволочной жилой в случае подключения в клемму прижимного типа (см. рисунок 1) не требуют оконцевания, достаточно просто зачистить изоляцию.

При подключении однопроволочной шины «под болт» (см. рисунок 2) её придется либо загнуть в кольцо, либо снабдить кольцевым наконечником.

Пошаговый алгоритм централизованного подключения стабилизатора

Выполняя подключение мощного стабилизатора «на всю квартиру», следует действовать в следующем порядке:

1. Изучить сопутствующую стабилизатору техническую документацию.
2. Пользуясь нанесённой на корпус стабилизатора маркировкой, найти входные и выходные клеммы изделия. Первые обычно помечаются как «Вход», «Вх» или «In», вторые – как «Выход», «Вых» или «Out» (возможны и другие схожие по смыслу обозначения).
3. Разместить стабилизатор в выбранном для установки месте. Предварительно следует убедиться, что оно отвечает приведённым в документации на устройство требованиям к месту эксплуатации.
4. Изучить схему распределительного щитка и определить компоненты, к которым необходимо подключить стабилизатор.

Пусть схема проводки имеет следующий вид, как на рисунке 3.

В данном случае вход стабилизатора необходимо запитать от вводного «квартирного» автомата QF2, а выход соединить с входом УЗО.

В рассматриваемом случае такими точками будут:

• для входных клемм – приходящая от счетчика «нейтраль» и автомат QF2;
• для выходных клемм – вход УЗО («нейтраль» и «фаза»);
• для клеммы заземления – шина «PE».

Отметим, что в данном примере от «нейтрали» счетчика необязательно тянуть новый «кабель». Допустимо соединить уже проложенный с соответствующим кабелем стабилизатора. Для этого понадобится дополнительный клеммник, который можно смонтировать внутри распределительного щитка.

Представленная на рисунке 3 схема примет вид, представленный на рисунке 4.

При отсутствии перегрузки и прочих аварий стабилизатор подключен правильно. Квартирная сеть под защитой!

Где купить стабилизатор напряжения для городской квартиры?

Для целенаправленной защиты отдельной нагрузки/группы нагрузок подойдут однофазные инверторные стабилизаторы напряжения «Штиль» серии «ИнСтаб» настенного и напольного/стоечного исполнения с мощностями от 350 до 3500 ВА. При организации централизованной защиты всей квартирной сети рекомендуем обратить внимание на модели той же серии с номиналом от 5 до 20 кВА.

Указанные стабилизаторы напряжения для квартиры, а также дополнительные аксессуары к ним, можно купить в нашем официальном интернет-магазине производителя «Штиль». Товары всегда в наличии. У нас действует быстрая доставка по Москве и другим регионам России. Если у Вас появились вопросы, квалифицированные специалисты ГК «Штиль» окажут профессиональную помощь в подборе подходящей модели, а также предоставят необходимые рекомендации по её правильной установке и эксплуатации. Для консультации по интересующим Вас вопросам позвоните по телефонному номеру 8 800 511-10-87 или напишите в чате данного сайта.
