Адресная светодиодная лента что это такое

Адресная Spi лента, бегущий огонь или пиксельная лента — что это за зверь?!

Адресная Spi лента, бегущий огонь или пиксельная лента - что это за зверь?!

Адресная Spi лента, или «Бегущий огонь», – светодиодная лента, с помощью которой можно создавать уникальные световые и динамические эффекты. Такая подсветка имеет особую конструкцию, позволяющую управлять каждым светодиодом на плате отдельно.

Чтобы понять, в чем особенность ленты «Бегущий огонь», нужно представить, как работает стандартная RGB лента. Обычная плата с диодами светит одинаково по всей длине. Но адресная Spi лента имеет контроллер, с помощью которого можно управлять отдельно каждым сегментом, изменяя оттенок и яркость светодиодов.

Группа диодов, управляемая одной микросхемой, называется пиксель (кластер, юнит). Соответственно, такие ленты порой называют пиксельными. В различных моделях пиксели включают разное количество светодиодов. В лентах с напряжением 12 В обычно предусмотрено 3 диода на один кластер, а в крупных модификациях на 5 В возможно управление каждым светодиодом отдельно.

Под управлением контроллера каждый диод может светиться с разной яркостью и оттенком. Благодаря такой системе получаются разнообразные динамические эффекты: бегущего огня, теней, пульсации и пр.

Разновидности SPI лент

Адресные Spi ленты «Бегущий огонь» способны создавать завораживающие световые эффекты, благодаря чему хорошо привлекают внимание. Это объясняет их популярность и широкую сферу применения. В зависимости от дизайнерской идеи такие LED ленты устанавливают по отдельности или в комплектах.

«Бегущий огонь» часто используется при создании световых композиций, которые должны притягивать взгляд к рекламным вывескам, витринам, мероприятиям и т. п. Динамические эффекты смены цветов применяют для выделения информации, акцента на разноуровневых поверхностях, создания светящихся фигур, оформления интерьера, ландшафтной декоративной подсветки и пр.

Перед тем, как выбрать светодиодную ленту «Бегущий огонь», важно точно представить условия использования. В зависимости от целей применения определяют основные параметры подсветки:

напряжение – 5, 12, 24 В;
цвет свечения – обычно в продаже представлены платы с многоцветными RGB диодами, менее популярны адресные ленты белого свечения (холодного, теплого или дневного);
степень защиты – имеются модификации с классом защиты от ip20 до ip66;
разновидность встроенного чипа – определяет функции и возможности LED-ленты.

В интернет-магазине LedRus представлен широкий выбор светодиодных лент для реализации любых проектов по созданию ярких световых эффектов. Наши сотрудники готовы проконсультировать по всем вопросам и помочь с выбором.

Управление пиксельной лентой

Существует несколько вариантов управления Spi лентой, перечислим основные из них:

Автоматические программы – светодиодные ленты с таким управлением могут работать в автоматическом режиме без внешних управляющих устройств. В конструкцию подсветки встроен микроконтроллер с фиксированным набором динамических эффектов, запрограммированных на заводе. Пользователю остается подключить ленту к блоку питания, и программы запустятся автоматически. Такая подсветка подходит в тех случаях, когда использование программируемого контроллера для адресной Spi ленты «Бегущий огонь» по каким-то причинам неудобно или нежелательно. Так можно организовать, например, освещение вывесок, фасадов, витрин – без лишних действий и с минимальными затратами. Память микроконтроллера может содержать до 300 программ освещения, которые чередуются между собой, привлекая внимание динамическими эффектами.
Spi контроллер – внешнее устройство, которое подключается к ленте для настройки и выбора программ. С его помощью можно создавать сложные системы освещения и украшать даже масштабные объекты, контролируя сразу несколько плат с диодами. Новые программы световых эффектов для контроллера можно разрабатывать на компьютере через специальное ПО и записывать на флешку или SD-карту.
Мастер-контроллер – управляет лентами с интерфейсом DMX-512. Такое устройство может быть заменено подключением и управлением с ПК. Можно настраивать уже установленные программы или создавать на компьютере новые.
Собственный контроллер, собранный с помощью ардуино – схемы сборки есть в открытом доступе. Такие системы управления обычно используются для непрофессиональной подсветки дома или других простых задач.
Внешний контроллер подбирается таким образом, чтобы устройство поддерживало тип микросхемы, которая используется у ленты (WS2812B, WS2811-2818, TM1804, TM1812 и др.). Перед тем, как выбрать светодиодную ленту RGB «Бегущий огонь» и контроллер, важно проверить их совместимость. Для надежности можно покупать компоненты от одного производителя, которые предусмотрены друг для друга.

Схема подключения spi ленты

При подключении нужно руководствоваться маркировкой на плате, контроллере и схемами, которые приведены в инструкции по эксплуатации. При внимательном подходе эта довольно простая задача, которая не требует специальных навыков и опыта.

Почти все модификации подсветки «Бегущий огонь» подключаются последовательно до 50–100 м. Сигнальные кабели присоединяются от одного отрезка платы к другому. Блоки питания подключаются отдельно для каждого сегмента длиной 5 м. Общая длина плат в подсветке подбирается так, чтобы суммарное количество пикселей не превышало число, которое поддерживает контроллер.

Схема подключения светодиодной ленты «Бегущий огонь» включает следующие условные обозначения:

VCC (+12V) – «плюс» питания на ленте – подключается к «плюсу» блока питания 12 В;
GND – общий провод питания и сигнала – подключается к «минусу» БП и GND внешнего контроллера;
DI – вход сигнала управления – подключается к выходу контроллера (DIN+, D+ или DATA+);
DO – выход сигнала управления – подключается ко входу DI следующей ленты.

Технически независимое регулирование свечения диодов в каждом пикселе ленты обеспечивается не присоединением отдельных кабелей, а через формирование цифрового сигнала управления. За свечение в соответствии с поступающим кодом отвечает микрочип-драйвер, который встроен возле каждого пикселя.

Соответственно, при подключении SPI подсветки имеет значение правильное направление передачи цифрового сигнала – оно указывается стрелками на плате. Это нужно учитывать при соединении отрезков ленты, а также подключении к блоку питания и контроллеру. К слову, по стрелкам на плате легче всего отличить SPI ленту от стандартной RGB, для которой направления подключения не имеет значения.

Присоединять отрезок нужно так, чтобы стрелки указывали от контроллера управления к дальнему концы платы. Выход DATA на контроллере подключается к DI ленты, а ее выход сигнала управления DO соединятся с DI следующего отрезка.

Современные контроллеры для светодиодных SPI лент «Бегущий огонь» имеют функцию дублирования сигнала управления, благодаря этому при выходе из строя одного светодиода остальные продолжают работать.

Почему не работает? Как исправить?

При неправильном подключении, неисправных элементах или сбоях в эксплуатации с работой подсветки «Бегущий огонь» могут возникнуть проблемы. Найти неисправность часто помогает простое тестирование системы:

Подсветка не работает сразу после подключения. Возможна неверная полярность подключения, проверьте места всех соединений. Посмотрите, соблюдено ли направление передачи цифрового сигнала. Если все в порядке, возможно, не задан тип микросхемы-драйвера в контроллере. Тогда укажите нужный параметр в меню контроллера или ПО. Стоит также проверить исправность работы контроллера и блоков питания.
Освещение перестало работать через какое-то время использования. Проверьте исправность работы контроллера и блоков питания.
Цвет свечения не соответствует выбранному. Это значит, что неправильно заданы настройки контроллера. Задайте последовательность цветов RGB.
Светятся не все светодиоды, программы выполняются нестабильно. Такая неисправность возможна по разным причинам, поэтому стоит последовательно исключить все из них:

неправильно задана длина ленты в настройках контроллера – посчитайте общее количество пикселей и введите это значение в настройках контроллера;
некачественные кабели в цепи передачи цифрового сигнала – замените провода;
падение напряжения из-за слишком большой длины или недостаточного сечения кабеля в цепи питания платы – уменьшите длину провода или подсоедините кабель с большим сечением;
слишком длинный кабель в цепи передачи цифрового сигнала – укоротите провод;
неверный выбор типа микросхемы-драйвера – задайте нужное значение в настройках контроллера или ПО;
неисправная микросхема-драйвер – замените отрезок платы;
неправильно соединены контакты GND – проверьте правильность подключения в соответствии со схемой в инструкции.

Чтобы в будущем с SPI подсветкой не возникало проблем, важно также соблюдать требования и рекомендации по эксплуатации. Каждая система рассчитана на свой температурный режим и условия влажности. Помните, что для установки на улице подходят только модификации с классом защиты не меньше ip66. Открытые LED-ленты и подсветка с индексом SE предназначены только для внутреннего использования.

Не допускайте установку «Бегущего огня» рядом источниками тепла: блоками питания, светильниками, лампами. Кроме того, даже при высокой степени защиты от влаги такую подсветку нельзя устанавливать в местах скопления воды, например, в затопляемых нишах и углублениях.

Полное руководство по адресуемой светодиодной ленте

Свет - светодиодная лента

Из-за простоты установки, энергоэффективности и низких эксплуатационных расходов, Светодиодные полосы широко используются в мебели, автомобилестроении, рекламе, освещении, кораблях, барах и других отраслях промышленности. Особенно, когда вам нужно решение для динамического освещения, хорошим выбором будут светодиодные ленты. Светодиодные ленты имеют разные цвета, такие как красный, зеленый, синий, RGB и т. д. Их можно установить практически в любом месте. Очень сложно найти другое световое решение, конкурирующее со светодиодными лентами.

Адресные светодиодные ленты поднять планку на совершенно новый уровень. Они дают вам больше возможностей и больше отличных световых эффектов, таких как бегущие погони, плавные затухания, следы метеоров и многое другое. Вы даже можете создавать свои световые эффекты с помощью системы управления. Проблема в том, что нужно знать, как правильно выбрать адресную светодиодную ленту.

Если вы еще не знаете, как правильно выбрать адресную светодиодную ленту, не волнуйтесь. Читайте дальше, чтобы узнать все, что вам нужно знать об адресных светодиодных лентах.

Адресная светодиодная лента UCS1903 SPI

Что такое адресная светодиодная лента?

Индивидуальная адресная светодиодная лента, также называемая цифровой светодиодной лентой, пиксельной светодиодной лентой, волшебной светодиодной лентой или светодиодной лентой цвета мечты, представляет собой светодиодную ленту с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».

В чем разница между адресной светодиодной лентой и обычной аналоговой светодиодной лентой?

Аналоговые светодиодные ленты может позволить вам иметь один цвет для всей светодиодной ленты за раз. Вы можете изменить цвет в любое время для всей светодиодной ленты, но вы не можете изменить цвет только для отдельных частей светодиодов.

Aадресуемые светодиодные ленты позволяют иметь разные цвета для каждой секции светодиодов, создавая разные цвета в разных областях одной светодиодной ленты.

Как работает адресная светодиодная лента?

Надлежащее функционирование адресной светодиодной ленты достигается за счет совместной работы пяти основных компонентов. Они включают

Микросхемы интегральных схем (ИС)

FPCB (гибкая печатная плата)

Каждая группа светодиодов имеет микросхему интегральной схемы, и эта микросхема интегральной схемы управляет изменением цвета и яркости этой группы светодиодов. По этой причине вы можете управлять определенной группой светодиодов по отдельности. Контроллеры, используемые для управления адресными светодиодными лентами, также уникальны тем, что, в отличие от обычных RGB-контроллеров, они, как правило, имеют канал данных, а некоторые даже имеют канал синхронизации. Традиционные контроллеры RGB имеют контакты R, G, B и +, соответствующие полосам RGB.

Таким образом, рабочий процесс адресной светодиодной ленты выглядит следующим образом.

При переключении питания ток проходил через светодиоды, в результате чего светодиоды загорались с настройками по умолчанию.

Для создания эффекта необходимо ввести на контроллере команду для управления изменением цвета и яркости определенной группы светодиодов.

Затем контроллер передает соответствующие сигналы микросхемам этих светодиодов, которые выполняют команду для управления изменением цвета и яркости светодиодов.

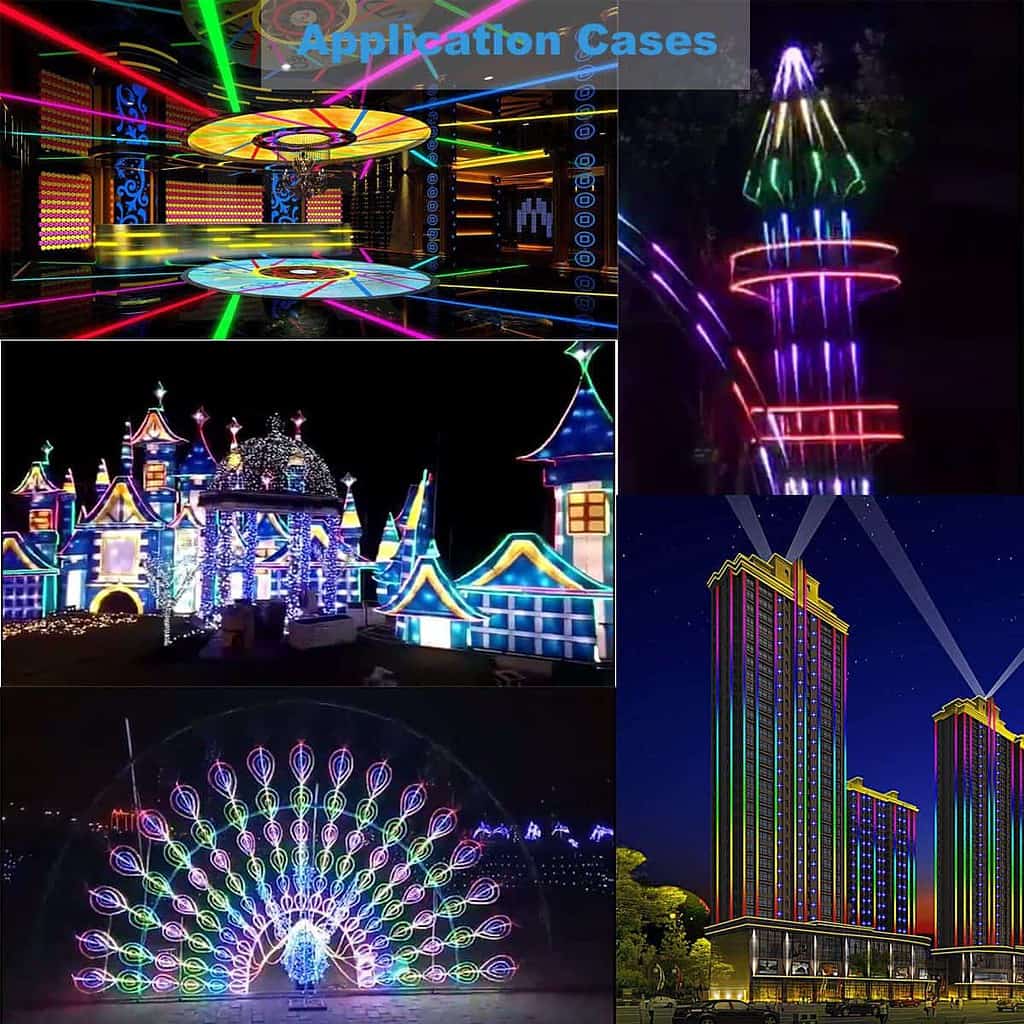

Для чего используются адресные светодиодные ленты?

Украшение освещения
Адресные светодиодные ленты могут широко использоваться в КТВ, барах, спортзалах и т.д.

Фасады зданий Освещение
Адресные светодиодные ленты можно использовать на фасадах высотных зданий, на мостах и т.д.

Освещение для особых событий
Адресные светодиодные ленты можно использовать на Рождество, концерты и т. д.

Домашнее освещение
Адресные светодиодные ленты можно использовать для украшения домашней обстановки и создания праздничной и уютной атмосферы.

Тип адресной светодиодной ленты?

Адресные светодиодные ленты делятся на две основные категории: Адресная светодиодная лента DMX512 и Адресная светодиодная лента SPI.

Адресная светодиодная лента DMX512
Адресная светодиодная лента SPI

Адресная светодиодная лента DMX512

DMX512 расшифровывается как цифровое мультиплексирование 512. Это означает, что 512 каналов управляются в цифровом виде через 1 кабель передачи данных. DMX512 — это стандарт для сетей цифровой связи, которые обычно используются для управления освещением и эффектами. Первоначально он был задуман как стандартизированный метод управления диммерами сценического освещения, которые до DMX512 использовали различные несовместимые проприетарные протоколы.

Адресная светодиодная лента DMX512 представляет собой светодиодную ленту, которая принимает сигналы DMX512 напрямую, без декодера DMX512 и изменяет цвет и яркость света в соответствии с сигналом.

Адресная светодиодная лента SPI

Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.

Светодиодная лента с адресацией SPI представляет собой светодиодную ленту, которая напрямую принимает сигналы SPI и изменяет цвет и яркость света в соответствии с сигналом.

DMX512 против. СПИ

DMX512 является международным стандартизированным протоколом, в то время как протокол SPI различается в зависимости от производителя каждой ИС.

Сигнальный протокол
DMX512: Технология передачи сигналов параллельного, синхронного параллельного интерфейса, универсальный протокол управления сигналами для цифрового осветительного оборудования.
SPI: Serial (синхронная технология передачи сигналов последовательного интерфейса)

Отожмите
DMX512: Более сложный
SPI: Простая проводка

Совместимость
DMX512: Хорошая, унифицированная категория/протокол ИС, для некоторых светильников используется DMX512.
SPI: Относительно слабее, с различными категориями LC и немного другими протоколами, в основном без светильников SPI.

Надежность
DMX512: Передача с точкой останова, параллельная передача сигналов с высокой надежностью
SPI: Передача точки останова, без повторной передачи двух последовательных точек останова

Защита от помех сигналов
DMX512: Хороший, с надежной защитой от помех при дальней связи.
SPI: Плохая, междугородняя связь подвержена сильному току/сильным магнитным помехам

Общая стоимость
DMX512: Высокая
SPI: Низкий

Заявление
DMX512: Внутреннее и наружное освещение большой и сверхбольшой рекламы и синхронное управление световым шоу
SPI: Небольшие помещения/ независимый стиль/ вспомогательные помещения

Как правильно выбрать адресную светодиодную ленту?

Хотя принципы адресных светодиодных лент в основном одинаковы, некоторые ключевые параметры влияют на производительность продукта. Параметры, которые стоят вашего времени и внимания, следующие:

напряжение

Адресные светодиодные ленты обычно бывают 5В, 12В, 24В. Вообще говоря, чем выше напряжение, тем лучше. Если вы хотите понять, почему это так, ответ — падение напряжения.

Что такое падение напряжения?

Падение напряжения приводит к тому, что светодиодные полосы теряют свою яркость по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближайшие к источнику питания) будут светиться ярко. Принимая во внимание, что светодиоды в конце полосы будут иметь затемненный вид.

Почему возникает напряжение?

Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление. Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет ваши светодиоды тускнеть.
Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале.
Если вы сделаете полосу достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Не все типы адресных светодиодов имеют высокое напряжение 24 В или 12 В. Однако мы можем решить проблему падения напряжения, подключив оба конца светодиодной ленты к источнику питания.

Потребляемая мощность

Чем больше мощность, тем ярче будет. Величина потребляемой мощности, которую вы выбираете, зависит от уровня яркости, который вам нужен.

Тип цветов

Адресная светодиодная лента доступна в широком диапазоне цветов.

Один цвет: белый, теплый белый, красный, зеленый, синий, желтый, розовый и т. Д.

Двойной цвет: белый + теплый белый, красный + синий и т. д.

RGB + теплый белый + белый

Тип микросхем интегральных схем (ИС)

DMX512 является международным стандартным протоколом. Различные типы ИС DMX512 могут иметь разные характеристики, но поддерживаемые протоколы одни и те же, а это означает, что один и тот же контроллер DMX512 может управлять различными типами ИС DMX512. Однако SPI не является международным стандартным протоколом. Микросхемы SPI, выпускаемые разными производителями, поддерживают разные протоколы, а это означает, что разные микросхемы SPI могут потребоваться для использования с разными контроллерами SPI. Ниже я перечисляю распространенные модели ИС на рынке.

Адресная светодиодная лента DMX512: UCS512, SM17512

Адресная ИС SPI делится на встроенную ИС и внешнюю ИС или делится на возобновленную передачу с точкой останова и возобновленную передачу без точки останова или делится на тактовый канал и без тактового канала.

Широко распространенные модели встроенных микросхем с адресной светодиодной лентой SPI: WS2812B, WS2813, WS2815B, SK6812, SK9822, APA102, CS2803, CS8812B
SPI Адресная светодиодная лента общие внешние модели ИС: WS2801, WS2811, WS2818, UCS1903, TM1814, TM1914, TM1812, CS8208, CS6816, CS6814, LPD8806

Что такое функция возобновления точки останова адресной светодиодной ленты SPI?

Функция возобновления точки останова означает, что при отказе только одной микросхемы сигнал все еще может передаваться на последующие микросхемы.

Общие модели ИС с адресуемой светодиодной лентой SPI с функцией возобновления точки останова: WS2813, WS2815B, CS2803, CS8812B, WS2818, TM1914, CS8208
Общие модели ИС с адресной светодиодной лентой SPI без функции возобновления точки останова: WS2812B, SK6812, SK9822, APA102, WS2801, WS2811, UCS1903, TM1814, TM1812, CS6816, CS6814, LPD8806

Распространенные модели микросхем с тактовым каналом: SK9822, APA102, WS2801, LPD8806.
Общие модели микросхем без тактового канала: WS2812B, WS2813, WS2815B, SK6812, CS2803, CS8812B, WS2811, WS2818, UCS1903, TM1814, TM1914, TM1812, CS8208, CS6816, CS6814

Скачать спецификацию ИС

Светодиоды Плотность

Плотность светодиодов относится к количеству светодиодов на один метр адресных светодиодных лент. Чем выше плотность светодиодов, тем более равномерный свет, выше яркость и отсутствие световых пятен.

Ранг IP

IP-код или код защиты от проникновения определяется в стандарте IEC 60529, который классифицирует и оценивает степень защиты, обеспечиваемую механическими и электрическими корпусами, от проникновения внутрь, пыли, случайного контакта и воды. Он опубликован в Европейском Союзе CENELEC как EN 60529.

Если вам необходимо установить адресные светодиодные ленты на открытом воздухе, вам необходимо использовать адресные светодиодные ленты со степенью защиты IP65 или выше. Однако для установок, которые погружаются в воду на короткое время, более безопасным будет IP67 или даже IP68.

Как подключить адресную светодиодную ленту?

Прежде чем управлять адресной светодиодной лентой DMX512, вам необходимо использовать «программу записи адреса», предоставленную производителем ИС, для установки адреса dmx512 в ИС DMX512. Вам нужно только один раз установить адрес dmx512, и микросхема DMX512 сохранит данные, даже если питание отключено. Пожалуйста, проверьте, как установить адрес dmx512 видео ниже:

Но светодиодной ленте с адресацией SPI не нужно устанавливать адрес перед использованием.

Светодиодные ленты с адресацией SPI будут иметь разные выходные провода в соответствии с различными функциями, и их схемы подключения также будут разными.

Адресная светодиодная лента без функции возобновления точки останова, имеет только канал данных.

Адресная светодиодная лента с функцией возобновляемой передачи будет иметь канал данных и резервный канал данных.

Адресная светодиодная лента с функцией тактового канала имеет канал данных и тактовый канал.

Канал данных обычно обозначается буквой D на печатной плате, резервный канал данных обозначается буквой B, а канал синхронизации обозначается буквой C.

Адресная светодиодная лента со встроенной микросхемой SPI

Адресная светодиодная лента с внешней микросхемой SPI

Адресная светодиодная лента с тактовым каналом SPI IC

С функцией возобновления передачи с прерыванием Адресная светодиодная лента SPI IC

Схема подключения адресной светодиодной ленты DMX512

Нажмите здесь чтобы проверить высококачественную схему подключения DMX512 в формате PDF

Адресная светодиодная лента SPI со схемой подключения только канала данных

Светодиодная лента с адресацией SPI и только каналом данных и каналом синхронизации

Адресная светодиодная лента SPI с каналом только данных и каналом возобновления перерыва

Как управлять адресной светодиодной лентой?

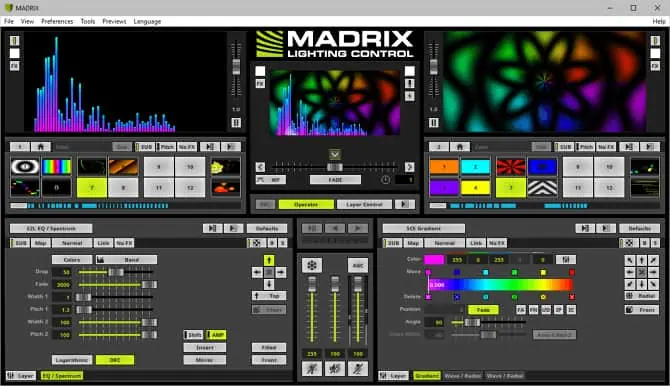

Вы можете управлять адресными светодиодными лентами dmx512 через контроллер dmx512 или мастер dmx512.

Точно так же вы можете управлять светодиодными лентами с SPI-адресацией через SPI-контроллер.

Как настроить адресную светодиодную ленту для ваших проектов освещения?

Шаг 1: Вы должны иметь приблизительное представление о том, какой световой эффект вам нужен, а затем всесторонне подумать, чтобы указать свои требования. Чем больше, тем лучше. Это облегчит вам общение с китайскими производителями светодиодных лент.

Шаг 2: Свяжитесь с некоторыми китайскими производителями светодиодных лент, скажите им, что вам нужно, а в идеале придумайте чертежи, показывающие, насколько велика площадь, где должна быть установлена светодиодная лента и какой световой эффект вы хотите получить. Что касается световых эффектов, я бы посоветовал вам зайти на YouTube, найти несколько существующих примеров и поделиться ими с производителем, а они лучше знают, что вам нужно. Короче говоря, вы хотите предоставить производителю светодиодной ленты как можно больше подробностей.

Шаг 3: Когда торговый представитель китайского производителя получит ваши точные требования, он обсудит с инженером-электриком и определит, сколько светодиодных лент необходимо, а также сколько светодиодных контроллеров и сколько светодиодных блоков питания.

Шаг 4: затем продавец обсудит, как реализовать ваш световой эффект с дизайнером освещения или программистом, который в настоящее время в основном использует платформы LedEdit или Madrix. Учитывая, что не многие производители светодиодных лент в Китае могут предложить услуги по проектированию освещения, не говоря уже о том, что лишь немногие могут программировать на основе программного обеспечения Madrix. Вам может понадобиться немного терпения, чтобы наконец найти китайского производителя светодиодов, который может предложить эту услугу программирования.

Шаг 5: продавец обсудит с вами дополнительные детали, а затем назовет цену. После подтверждения туда и обратно вы передаете заказ китайскому производителю светодиодной ленты.

Шаг 6: После завершения производства производитель отправляет вам всю партию.

Шаг 7: вам нужно будет нанять несколько экспертов или электриков для установки светодиодных лент по индивидуальному заказу. Поскольку все рассчитывается на основе предоставленной информации о месте проекта, производитель светодиодной ленты в Китае обычно разрабатывает и предоставляет вам схему подключения для установки. Поэтому следуйте инструкциям, чтобы завершить работу.

Шаг 8: Монтаж и пуско-наладка освещения. Обратите внимание, что только несколько производителей светодиодных лент в Китае могут предложить эту услугу, отправив своих инженеров на ваш объект для выполнения всей работы.

Где купить адресную светодиодную ленту?

Адресные светодиодные ленты намного сложнее обычных светодиодных лент. Вот почему выбор правильного производителя адресных светодиодных лент является более сложной задачей. Вы можете найти производителя адресных светодиодных лент следующими способами.

Часто задаваемые вопросы

Адресная светодиодная лента — это светодиодная лента с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной». Адресная светодиодная лента также называется цифровой светодиодной лентой, пиксельной светодиодной лентой, волшебной светодиодной лентой или светодиодной лентой цвета мечты.

Для управления адресными светодиодными лентами необходимо использовать контроллер DMX или SPI.

Адресная светодиодная лента получает инструкции от контроллера DMX или SPI, а затем микросхема адресной светодиодной ленты изменяет цвет или яркость светодиода в соответствии с инструкциями.

Подключите кабель данных адресной светодиодной ленты к контроллеру, а кабель питания к драйверу светодиодов.

Шаг 1: Проверьте, есть ли на печатной плате светодиодной ленты черные микросхемы, а печатная плата отмечена стрелкой. Следует отметить, что некоторые микросхемы встроены в светодиодную лампу, но вы можете увидеть маленькую черную точку внутри светодиодной лампы.

Шаг 2: Проверьте количество контактных площадок и печатных меток на печатной плате. Светодиодные ленты с адресацией SPI, с 3 или 4 контактными площадками, напечатанными как GND, DO (DI), + или GND, DO (DI), BO (BI), +. Адресные светодиодные ленты DMX имеют 5 контактных площадок для пайки, обозначенных как +, P, A, B, GND.

Шаг 3: Подключите контроллер для проверки светодиодной ленты. Адресные светодиодные ленты, светодиоды в разных положениях могут иметь разный цвет.

Самая яркая адресуемая светодиодная лента — белая адресная светодиодная лента SMD2835.

Адресные RGB-светодиоды имеют микросхемы, и вы можете управлять определенной частью адресуемых RGB-светодиодов по отдельности.

Неадресуемые RGB-светодиоды не имеют микросхемы, вы не можете управлять частью адресуемых RGB-светодиодов по отдельности, вы можете управлять только всеми неадресуемыми RGB-светодиодами одновременно.

1. Возможно, количество пикселей, установленное контроллером, неверно или превышает максимальное количество пикселей, поддерживаемое контроллером.

2. Возможно, сломалась адресная светодиодная лента.

ИС на светодиодной ленте и контроллере.

Светодиодная лента DMX512 и светодиодная лента SPI.

Адресный RGB лучше.

Поскольку адресуемый RGB более гибкий, он позволяет добиться большего количества световых эффектов.

Светодиодная лента Pixel представляет собой световую полосу с ИС, которая позволяет управлять каждым светодиодом или частью светодиодной ленты по отдельности. Каждая отдельно контролируемая единица также называется пикселем.

Цифровая светодиодная лента — это разновидность светодиодной ленты с ИС, один светодиод или одна группа светодиодов могут независимо менять цвет. Цифровые светодиодные полосы могут изменять цвет, например, бегущую воду или скачки.

WS2812B — продукт нового поколения, разработанный на основе WS2812. Он не только наследует все превосходные качества WS2812, но также улучшает ИС от внешней механической компоновки до внутренней структуры, дополнительно повышая стабильность и эффективность.

ВС2811	WS2812B
Тип IC	Внешняя микросхема	Встроенная ИС
напряжение	12 DC	5 DC
Pixel	3 светодиода / пиксель	1 светодиод / пиксель

Один вывод данных Arduino может управлять 300 светодиодами WS2812B.

Да, большинство светодиодных лент WS2812B имеют конденсаторы.

Протокол WS2812B, пожалуйста, проверьте данные.

Да, WS2811 еще называют NeoPixel.

16 мА на микросхему, для 12 В, 0.192 Вт на срез.

RGBIC лучше. Потому что вы можете индивидуально управлять светодиодом или определенной частью RGBIC для достижения более сложных световых эффектов.

RGBW лучше, потому что RGBW имеет отдельный белый свет, это настоящий белый свет.

Да, вы можете разрезать светодиодную ленту RGBIC по линии реза.

Да, ты можешь. Просто соедините полосы RGBIC с помощью пайки или с помощью быстроразъемных разъемов без пайки.

Да, RGBIC также называют цветом мечты.

RGBIC имеет ИС, которые позволяют вам изменять цвета, но вы можете управлять каждым светодиодом или частью светодиода по отдельности для более динамичных световых эффектов, таких как погоня, падающие звезды и радужные огни. RGBW может одновременно менять цвета только на одной полосе.

IC означает независимый контроль.

Заключение

Прочитав эту статью, я полагаю, что вы знакомы с адресные светодиодные ленты и знаем, как выбрать подходящую адресную светодиодную ленту. LEDYi — профессионал Светодиодные полосы света, светодиодные ленты и светодиодные неоновые огни производитель в Китае. Мы предлагаем индивидуальные решения, услуги OEM и ODM. Оптовики, дистрибьюторы, дилеры, трейдеры и агенты могут покупать у нас оптом.
