Подключение светодиодной люстры с пультом управления — инструкция и схема

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

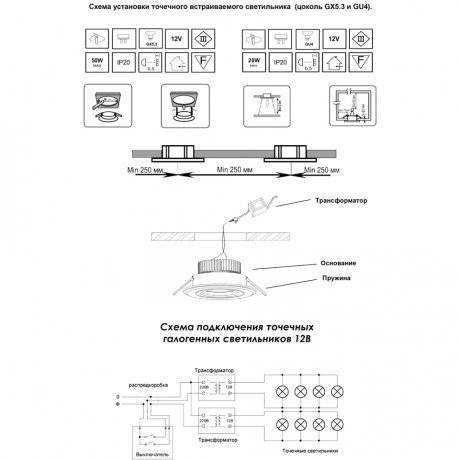

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

1. Перфорированная планка закрепляется под потолком.
2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

• инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
• радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
• Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

Как подключить люстру с пультом

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство. Подключается люстра с пультом к сети как обычный светильник:

• фазный провод к клемме L;
• нулевой к терминалу N;
• если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Важно! Если применяется светильник класса защиты 1, то защитное заземление является единственной (помимо основной изоляции) мерой предохранения от поражения электрическим током при пробое изоляционного слоя. Применять его в сетях TN-C нельзя – работать он будет, но безопасность не обеспечит.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1..3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

1. Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
2. Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
3. Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
4. Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	75
NH-JC-20-12-G4-CL		20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

При установке надо просуммировать общую мощность ламп и сравнить ее с наибольшей допустимой (указана на корпусе трансформатора).

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

• подать напряжение на люстру с настенного выключателя;
• выждать несколько секунд, направить на светильник пульт;
• нажать специально выделенную для синхронизации кнопку;
• через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

Люстра ritter светодиодная где фаза

В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.

Преимущества LED-светильников с ПДУ

Сегодня светодиодные потолочные люстры с пультом управления как никогда в моде. Их можно встретить в домах, офисах, кафе, гостиничных номерах, банкетных залах и прочих учреждениях.

Плюсы подобных осветительных приборов:

• удобство – регулировать уровень освещения можно из любой части помещения;
• энергоэффективность – встроенные светодиоды экономно расходуют электроэнергию;
• разнообразие режимов – с помощью освещения в помещении можно создать нужную атмосферу;
• долговечность – прибор прослужит многие годы;
• доступная цена – особенно относится к китайским люстрам.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
2. направьте ПДУ на люстру;
3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Где купить LED-люстры с пультом оптом?

В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.

Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.

Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.

Как привязать пульт к люстре: нюансы синхронизации пульта с люстрой

После покупки новомодных люстр с пультом управления люди периодически сталкиваются с проблемой «неработоспособности» пульта. При нажатии на его кнопки ничего не происходит. Соответственно, люстра не реагирует на пульт. Удаленное управление становится недоступным, вследствие чего уровень комфорта пользователя значительно снижается. Обычно проблема объясняется отсутствием привязки пульта к люстре. Поэтому сегодня мы подробно расскажем, как привязать пульт к люстре. Прилагаемая инструкция является относительно универсальной и может быть применена к большинству пультов ДУ для различных видов потолочных светильников.

Как привязать пульт к одной люстре

В некоторых случаях пульт ДУ уже изначально привязан к люстре (обычно так происходит, если изделия поставляются комплектом). Пользователю остается лишь грамотно установить люстру и проверить наличие батареек в пульте (часто производитель их туда не вставляет). В некоторых ситуациях может понадобиться активация.

Если привязки нет, то понадобится ее создать. Алгоритм таков:

• выключите люстру стандартным способом (нажатием стационарного выключателя);
• сделайте паузу на 15-20 секунд;
• направьте пульт ДУ в сторону светильника, зажмите кнопку «CH1» (альтернатива – «1ON»);
• включите люстру клавишей выключателя, продолжая удерживать «CH1»;
• дождитесь включения люстры и активации кратковременного мерцания;
• отпустите кнопку пульта.

В большинстве случаев процесс занимает около 30 секунд, но некоторые люстры требуют более длительной синхронизации. Запаситесь терпением.

Важно: Некоторые производители предусматривают аналогичный вариант активации, но с использованием другой кнопки пульта. Зачастую активировать пульт от люстры нужно нажатием кнопок с изображением значка радиосигнала или надписи Wi-Fi. Перед синхронизацией внимательно ознакомьтесь с инструкцией, идущей в комплекте с люстрой и/или пультом ДУ. Необходимая информация обычно присутствует там по умолчанию.

Ниже представлено видео, автор которого показывает, как привязать пульт к люстре.

Как привязать пульт к нескольким люстрам

Конструкции пультов ДУ предусматривают возможность привязки к нескольким светильникам. Управление люстрами в таком случае осуществляется последовательно. Причем к каждому устройству нужно выполнить индивидуальную привязку. Сама процедура синхронизации описана в предыдущем разделе. Разница лишь в том, что ее нужно повторить несколько раз – в зависимости от числа привязываемых устройств.

Важно: В редких ситуациях пульт может просто не подойти к люстре. Такой расклад объясняется многими факторами. Следовательно, если вы купили люстру и пульт по отдельности, то обязательно проверьте их совместимость. Если связи не будет, самым простым решением станет замена пульта на более подходящий аналог.

Важно: Если вы только планируете установить люстры с пультом ДУ, то оцените популярные люстры 2020 года. Все представленные в рейтинге модели поддерживают дистанционное управление (по умолчанию или с добавлением контроллера). Особое внимание рекомендуем обратить на люстры HIPER. Их конструкции наиболее надежны и эстетичны. Использовать настолько качественные люстры для освещения помещений действительно приятно.

Как привязать люстру к смартфону

Некоторыми моделями люстр можно управлять со смартфонов Xiaomi и других брендов. Для привязки нужно скачать на телефон специальное приложение (на выбор пользователя, желательно в соответствии с рекомендациями производителя люстры) и выполнить синхронизацию – с использованием ИК, Wi-Fi или Bluetooth. В большинстве ситуаций привязка осуществляется в полуавтоматическом режиме: пользователь выбирает устройство, добавляет его в подходящий список (из числа доступных в приложении) и, следуя подсказкам системы, выполняет синхронизацию.

В этом случае привязка также проводится один раз. Перечень настроек зависит от установленного софта и функционала подвязанных приборов освещения. Возможно удаленное управление – как отдельной люстрой, так и группой таких устройств.

Как пользоваться пультом для люстры

Перечень команд зависит от конфигурации пульта. Чтобы не расписывать возможности каждой модели, приведем примеры на основе двух пультов ДУ с подписанным назначением кнопок. Сначала представим простую вариацию устройства, предназначенного для управления люстры с двумя группами лампочек. Этот вариант имеет небольшие размеры, а его конструкция позволяет включать и выключать группы ламп по отдельности и вместе.

Ниже представлен более современный пульт, позволяющий регулировать яркость, насыщенность света, цветовую температуру и некоторые другие опции. Подобные пульты ДУ идут в комплекте с умными люстрами и светильниками. Их применение облегчает и оптимизирует процесс управления осветительными приборами без использования смартфона.

В отличие от стандартного пульта, схема управления через смартфон интуитивно понятна. Каждая кнопка в приложении подписана, поэтому трудностей с изменением параметров освещения не возникает. Достаточно синхронизировать смартфон с люстрой и следовать рекомендациям системы.

Как настроить пульт для люстры ritter

Как подключить люстру к пульту управления?

Прогресс не стоит на месте, и постепенно в нашу жизнь входят новые устройства, которые облегчают быт и повышают уровень комфорта. Например, появление люстр с дистанционными пультами, сделало управление освещением в помещении легкой задачей. С ними теперь можно забыть о споре, кто сегодня встает с кровати и идет выключать свет. Можно просто взять пульт с прикроватной тумбочки и выключить освещение или оставить только ночную подсветку.

Все вроде просто, но как быть, если понравилась люстра без функции дистанционного управления? Мы в первую очередь смотрим на дизайн, на степень освещенности и только потом на ее дополнительные возможности. Оказывается, тут выход есть. Необходимо дополнительно приобрести комплект для дистанционного управления светильниками. Он состоит из контроллера и самого пульта.

Контроллер представляет собой небольшую коробочку, в которой спрятаны плата управления и несколько реле. С помощью их контактов происходит коммутация, то есть замыкаются или размыкаются цепи электропитания ламп. Каждое реле отвечает за свой канал, то есть за свою группу светильников. Поэтому их количество определяет сколько разных групп ламп может управляться одним пультом управления. Это стоит учесть при выборе модели. Самые простые контроллеры имеют всего два канала. Также у них есть антенна. Это белый маленький проводок, который находится сбоку. Он помогает улавливать радиосигнал от пульта на расстоянии нескольких метров.

Контроллер подключается к сети переменного напряжения 230 В. Также он соединяется с проводкой люстры и поэтому устанавливается прямо в ее корпусе, а точнее в основании, которое крепится к потолку. Для его подключения необходимо приобрести клеммники, например, Wago серии 222. Вам же нужно будет соединить несколько проводов между собой?

Итак, давайте рассмотрим, как подключить контроллер. Соединение его с люстрой лучше делать на столе, а не под потолком. Тут легко можно разобраться благодаря схеме подключения, которая находится на корпусе контроллера.

Первым делом нужно подать рабочий ноль на все группы ламп. Он будет один и общий для всех. Поэтому находим на контроллере выходной нулевой рабочий провод и соединяем его со всеми нулями от ламп. Дальше уже от каждой группы ламп фазные проводники нужно соединить с выходными проводами разных каналов. То есть соединить их с отдельными самостоятельными проводами. Если со слов понять суть подключения сложно, то посмотрите следующую схему. Она наглядно показывает весь данный процесс.

Следующим этапом является подключение контроллера к сети 230 В и крепление самой люстры на потолке. Тут тоже ничего сложного нет, но требуется небольшая сноровка, так как подключать контроллер нужно будет на потолке, при этом держать люстру в руках. Лучше для этого позовите помощника. После всех манипуляций с проводами нужно сразу закрепить люстру на потолке. Дальше остается только вкрутить лампы и вставить батарейку в пульт дистанционного управления. Вот и все, можно звать супругу принимать работу и наблюдать за удивленным выражением ее лица, так как она не верила в ваш успех.

Вроде бы все хорошо, но есть несколько минусов у данного варианта управления люстрой. Контроллер и пульт настроены на одну частоту, которая не повторяется с другими комплектами. Это сделано для того, чтобы исключить появление помех на соседние люстры, которые стоят, например, у соседей. Поэтому если выходит из строя контроллер или пульт, то придется менять полностью весь комплект. Замена, например, одного контроллера ничего не даст.

Еще одним минусом является температурный режим работы контроллера. Для долговременной работы ему необходимо организовать охлаждение. А этого добиться в основании люстры около потолка невозможно. Поэтому при превышении температуры выше 75 С контроллер может выйти из строя.

С пультом управления дело обстоит намного проще. В нем приходится только периодически менять батарейку.

Из данной статьи вы узнали информацию о дистанционном управлении светильниками и как реализовать данную функцию самостоятельно.

Как настроить пульт от светодиодной люстры?

В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.

Преимущества LED-светильников с ПДУ

Сегодня светодиодные потолочные люстры с пультом управления как никогда в моде. Их можно встретить в домах, офисах, кафе, гостиничных номерах, банкетных залах и прочих учреждениях.

Плюсы подобных осветительных приборов:

• удобство — регулировать уровень освещения можно из любой части помещения;
• энергоэффективность — встроенные светодиоды экономно расходуют электроэнергию;
• разнообразие режимов — с помощью освещения в помещении можно создать нужную атмосферу;
• долговечность — прибор прослужит многие годы;
• доступная цена — особенно относится к китайским люстрам.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
2. направьте ПДУ на люстру;
3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится — такое характерное мерцание свидетельствует о привязке ПДУ;
4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус — придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка — ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Где купить LED-люстры с пультом оптом?

В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.

Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.

Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.

Схема подключения люстры с пультом управления

Идея установить и подключить люстру с пультом замечательна тем, что хозяева квартиры получают возможность управлять освещением, не привязываясь к выключателю. Ситуаций, когда просто жизненно важно выключить светильник с пульта, очень много, и перечислять их не имеет смысла. Реализовать идею тоже не составит особого труда, нужно лишь правильно выбрать схему и грамотно подключить приемник к проводке светильника.

Без мультиметра не обойтись

Устройство люстр с пультом управления

Современный производитель осветительной техники для бытовых нужд старается сделать свою продукцию универсальной. Решение правильное, люстру, рассчитанную на несколько типов ламп, купят быстрее, чем изделие, рассчитанное только под галогенки или светодиоды. Именно эта пара источников света будет оптимальной комбинацией для потолочного светильника. Галоген дает мощное и насыщенное освещение в ночной период, светодиод идеально подсвечивает пространство квартиры в вечернее время.

Оптимальная комбинация — галогенка и два светодиодных фонаря подсветки

Если снять декоративную накладку люстры, рассчитанной на управление с пульта, то можно будет разглядеть несколько деталей и пар проводов:

• Микроблок с приемником и контроллером коммутации сигналов, полученных с пульта управления. Это главный блок, к нему подсоединяют проводку от галогеновой и светодиодной линий люстры;
• Система проводов, трансформатор, обязательно электронный, и сам набор галогеновых ламп;
• Блок драйвера питания линии светодиодных ламп.

Прежде всего нужно разобраться в маркировке и обозначениях

Разумеется, к люстре должен прилагаться пульт и схема подключения. Хотя у многих китайских светильников сведения о подключении и калибровке пульта могут быть нанесены на крохотный лист бумаги, наклеенный на тыльной стороне декоративной крышки.

Это значит, что если была куплена и установлена люстра нормального качества, то пульт позволит управлять освещением практически из любого места в квартире. Кроме того, уже не нужно будет направлять коробочку в направлении люстры, как это делают многие по привычке, выработанной годами обращения с пультом от телевизора или кондиционера.

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов — LED, или галогенных ламп — Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

• Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один — 200 Вт под люминесцентные источники света;
• Система коммутации входного переменного напряжения 240В;
• Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.

Как подключить галогенную люстру с пультом управления

Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.

Внешний вид понижающего трансформатора приведен на фото.

Мощность транса должна быть больше общего потребления ламп

Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Заключение

Для того чтобы подключить люстру с пультом, потребуется немного терпения, мультиметр, изоляционная лента и набор контактных фишек. Сам процесс во многом похож на детский конструктор, поэтому спешить и переживать по поводу неработающих узлов не стоит. Скорее всего, дело в плохих контактах, относитесь к процессу установки на люстре контроллера, как к головоломке, и решение всегда найдется.

Как настроить люстру с пультом ritter

Как настроить пульт от светодиодной люстры?

В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.

Преимущества LED-светильников с ПДУ

Сегодня светодиодные потолочные люстры с пультом управления как никогда в моде. Их можно встретить в домах, офисах, кафе, гостиничных номерах, банкетных залах и прочих учреждениях.

Плюсы подобных осветительных приборов:

• удобство — регулировать уровень освещения можно из любой части помещения;
• энергоэффективность — встроенные светодиоды экономно расходуют электроэнергию;
• разнообразие режимов — с помощью освещения в помещении можно создать нужную атмосферу;
• долговечность — прибор прослужит многие годы;
• доступная цена — особенно относится к китайским люстрам.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
2. направьте ПДУ на люстру;
3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится — такое характерное мерцание свидетельствует о привязке ПДУ;
4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус — придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка — ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Где купить LED-люстры с пультом оптом?

В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.

Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.

Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.

Люстра с пультом управления — устройство и установка

Люстра на светодиодах с пультом во всей красе

Эта статья посвящена тому, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

О ремонте таких люстр я подробно рассказал в другой статье, прошу ознакомиться.

Люстры такие в продаже появились в продаже несколько лет назад, народ покупает их с охотой, устройство сравнительно сложное (для люстры), поэтому тема актуальна.

Не буду расписывать, для чего нужны такие потолочные люстры, и как они хороши, как это обычно делается в подобных статьях. Перейду сразу к делу.

Несколько статей по люстрам я уже публиковал на СамЭлектрике, по ходу буду давать ссылки.

Устройство люстры с пультом

Самый главный вопрос — для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп — 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя — одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела — выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель — это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или «сели» батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

Собираем люстру

Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.

Вот на фото, стою перед люстрой на коленях:

Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.

Крепится обычно всё на двусторонний скотч. Если его нет — придётся его приобрести отдельно, и сделать на совесть.

Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.

Как ремонтировать люстру, когда не горят светодиоды, я подробно описал в статье «Что делать, если перестали гореть светодиоды в люстре?»

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

СамЭлектрик.ру в социальных сетях

Подписывайтесь! Там тоже интересно!

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов — ноль, фаза 1, фаза 2. Две фазы — в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом на СамЭлектрике в этой статье. А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.

Тут стоит сказать, что в районе люстры штукатуры обычно не утруждают себя, и потолок там обычно очень неровный.

В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться «лицевая» часть люстры, надо выставить «на земле». Не забудьте, что если кронштейн при крепеже изогнется, болты «уйдут», и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

Та же люстра, в другом ракурсе изображена в начале статьи.

Люстра с пультом управления — устройство и установка

Эта статья посвящена тому, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

О ремонте таких люстр я подробно рассказал в другой статье , прошу ознакомиться.

Люстры такие в продаже появились в продаже несколько лет назад, народ покупает их с охотой, устройство сравнительно сложное (для люстры), поэтому тема актуальна.

Не буду расписывать, для чего нужны такие потолочные люстры, и как они хороши, как это обычно делается в подобных статьях. Перейду сразу к делу.

Несколько статей по люстрам я уже публиковал на СамЭлектрике, по ходу буду давать ссылки.

Устройство люстры с пультом

Самый главный вопрос — для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп — 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя — одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела — выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель — это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или «сели» батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Собираем люстру

Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.

Вот на фото, стою перед люстрой на коленях:

Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.

Крепится обычно всё на двусторонний скотч. Если его нет — придётся его приобрести отдельно, и сделать на совесть.

Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов — ноль, фаза 1, фаза 2. Две фазы — в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом на СамЭлектрике в этой статье . А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.

Тут стоит сказать, что в районе люстры штукатуры обычно не утруждают себя, и потолок там обычно очень неровный.

В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться «лицевая» часть люстры, надо выставить «на земле». Не забудьте, что если кронштейн при крепеже изогнется, болты «уйдут», и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника . Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

Как подключить люстру ritter

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

• фазный;
• и нулевой.

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

• рабочий ноль-проводник должен быть синим или голубым;
• защитный ноль-проводник — желто-зеленым.

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.

2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.



Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:

• общий вывод к фазовому проводу или напрямую к люстре;
• пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Отзыв: Светодиодная диммируемая люстра Ritter — Дорогая и красивая, пока не включишь. В комплекте часто не хватает важной детальки.

Конечно мы задумывались насчет светодиодных линий вместо люстр на потолке, но по многим причинам не сделали их нигде. Может быть желание их сделать станет дополнительным поводом к покупке еще одной квартиры в ближайшем будущем, кто знает. Но пока что в новой квартире мы везде всё сделали по классике. Ну или почти по классике. Светодиодные люстры все-таки к ней вряд ли можно отнести, а они у нас тоже повешены.

Для комнаты мелкого выбрали интересный, как показалось сначала, вариант в виде светодиодной демпируемой люстры Ritter с артикулом 52032. Мне реально понравился ее дизайн. Квадратные светящиеся. эммм. геометрические фигуры подкупили да и мне казалось, что люстра с пультом это невероятно удобно, а эта как раз с возможностью дистанционного управления была.

Установка практически не стала для меня проблемой, хотя я слил сто потов пока решался проколоть натяжной потолок саморезом для крепления планки люстры к закладной под потолком. Позже я повторял эту операцию в каждом помещении, всего семь раз и каждый раз как в первый. Вот он способ слить лишнюю воду и нарушить водно-солевой баланс.

Правда подключить всё так, чтобы четко горело по два квадрата, как на коробке изображено, у меня не получилось. Точно по причине моего далекого понимания электрики и тем более электрических схем (но проводку в квартире я делал сам всю и теплые полы тоже сам подключал, поэтому чтобы не сильно волноваться сам же снял все пожарные сигнализаторы), но не только. Я читал отзывы людей на сайте Леруа Мерлен, где люстра была куплена, и там аналогичная проблема встречалась часто. Как бы не проблема, в принципе, но было бы круче, если бы светилось так, как на коробке.

Еще на том же сайте некоторые покупатели жаловались на некомплект. У меня тоже он был. Я уже точно не помню чего именно не хватало, но вроде как одного проводка, заменить который подручными проводами возможности не представлялось. Из-за этого подключение получилось так, как получилось, а не так как должно было быть по схеме. Людям производитель отказывался выслать недостающую детальку, а предлагал только сделать возврат и покупку другой (такой же) люстры, но уже стабильно дороже. К — не кал, а клиентоориентированность.

[вот из этой штуки должно было выходить больше проводов, чем вышло у меня]

Между тем сама люстра не из дешевых на мой взгляд. Мы покупали за 3258, сейчас дороже стоит, но не стоит ее покупать. Ерунда. Она красивая пока не включаешь, а потом. потом начинаются проблемы с пультом — он плохо ловит даже не свежих батарейках. Начинает бесить невозможность установки теплого света в первую очередь, то есть чтобы при включении люстры загорался теплые, а не противный холодный свет. Ну и вообще приходит понимание, что это не люстра, а игрушка, причем не очень-то интересная. Ну неужели сложно было сделать «память последнего режима»?

Пульт перестали использовать быстро. В том числе потому что мелкий с ним игрался, что бесило. Но и толку от него реального не было, как не было толку и в режиме «светомузыка» или как там он правильно называется? Это когда после нажатия одной кнопки на пульте начинается круговая смена режима освещения. Для создания атмосферы вечеринки? Или для вызова приступа у астматика? Загадка, такая же, как причина по которой у многих покупателей недостаток важных комплектных деталек.

Плюсов кроме дизайна и экономии электричества лично я не вижу. Конечно иногда прикольно максимально «притушить» свет, создав интимную обстановку, но это всё игрушки. Освещения достаточно для небольшой комнаты чуть больше 20-ти квадратных метров. Гарантия в течение года. Я думал, что накроется квадратик и придется его отдать с радостью, но нет, работает уже больше гарантийного срока. Кто бы что не писал о ней хорошего, а я покупать светодиодную диммируемую люстру Ritter QUADRO CHL-52032 не советую.

Подключение люстры с пультом управления

Современные люстровые конструкции оснащаются не только лампочками дневного света, но и разноцветными светодиодами. Переключая пультом режимы, можно менять цвет подсветки и задавать помещению характер атмосферы, находясь далеко от выключателя. Это все очень красиво выглядит в магазине. Но открыв коробку с покупкой, вы обнаруживаете лишь составные части этой красоты. Вы понимаете, что вам предстоит произвести подключение люстры с пультом. Но как правильно его выполнить?

Зачем нужно пультовое устройство?

Приборы освещения всегда включались и отключались с помощью выключателя с одной или двумя клавишами. Было предельно просто: перевел клавишу в положение «включено» — и лампа горит, перевел ее в положение «выключено» — и свет исчез. А как быть, если требуется, чтобы светильник со встроенными светодиодами функционировал в нескольких режимах? Для этого и нужен пульт, который действует только вместе с приемником и контроллером.

Приемник питает контроллер, и они устанавливаются внутрь люстровой коробки. Под корпусом контроллера находится несколько ключей, при замыкании каждого из которых активируется один из допустимых режимов освещения или подсвечивания. Пульт всегда покупается в паре с приемником, поскольку они должны изначально быть настроенными на одну и ту же частоту.

Чтобы уяснить, как подсоединить люстру с пультом без ошибок, нужно знать принцип ее действия. Взгляните на свою люстру. Вы сможете обнаружить несколько галогенок, представленных одной или двумя группами, а также множество светодиодов. Если светильник не питается от сети, их сложно разделить на группы, но их не больше чем три.

С помощью подобного светильника можно выбирать осветительные режимы:

1. Неяркое. Функционирует либо центральная лампа, либо второстепенная группа ламп в центре или по краям;
2. Умеренное яркое. Работает крупная группа ламп, они обычно расставлены по периметру люстры;
3. Яркое. Функционируют лампы обеих групп.

Управляя работой диодных ламп, можно активировать один из режимов люстровой подсветки:

1. Сверкает только один цвет;
2. Краски переключаются попеременно;
3. Цвета плавно переключаются один за другим.

Сложные модели поддерживают больше режимов освещения и подсвечивания: подобная люстра запросто станет объектом цветомузыки. Причем основное освещение никак не зависит от подсветки, и наоборот. Их можно подключать в одиночку. Схематически подключение лампы через выключательное устройство и через контроллер для управления освещением с помощью пульта выглядит следующим образом.

Внимание! Контроллеры устроены так, что при всякой подаче электроэнергии (переходе выключательного устройства в положение «включено»), переключается режим работы освещения. Поэтому если у пульта разрядились батарейки, или вы его вовсе потеряли, то возможность управлять люстровой конструкцией сохранится. Но не на расстоянии. А для легкого поиска потерянного прибора вам можно посоветовать стационарный пульт, вызывающий звуковой сигнал у пропажи.

Что можно найти в коробке с покупкой?

Вытащите содержимое коробки. В ней можно найти:

• Стеклянные элементы, защищенные пленкой;
• Каркас люстры, совмещенный с коробкой;
• Кронштейн;
• Дюбеля с декоративными шайбами;
• Лампочки;
• Приемник;
• Контроллер;
• Несколько блоков питания (трансформаторов);
• Пульт управления.

Поскольку нет одинаковых люстр, в их состав могут входить различного вида крепежные элементы и другие предметы. Но основные компоненты были перечислены в списке.

Что еще нужно подготовить для подсоединения и монтажа светильника?

Подсоединение и сборка люстры с пультом управления требуют подготовки следующих инструментов:

• Мультиметр для поиска фаз и/или отвертка с индикаторными лампочками;
• Двусторонний скотч;
• Изолента;
• Стремянка;
• Резиновые перчатки для безопасной работы с оголенными проводами.

Монтаж будет непростым, оттого желательно иметь помощника. Он будет держать люстру, пока вы станете соединять провода. Он же подержит стремянку, если вы не уверены в ее устойчивости.

Подключение люстры с пультом

Различают два варианта включения светильника в сеть: к нулю и к фазе. Безопасным и одним-единственным правильным считается подключение люстры с пультом к нулю через нулевой провод, который называют общим. Если поступить иначе, то на функциональности люстровой конструкции это никоим образом не скажется. Но создастся опасность поражения электричеством, поскольку через выключатель станет замыкаться не фаза, а ноль: ток в цепи будет присутствовать всегда. Но как среди проводов, выглядывающих из потолка и люстровой коробки, выявить линию фазы и нуля?

Поиск нуля на потолке

Взглянете на место, предназначенное для крепления светильника. Прямо из потолка должны выступать провода: 3 или 4. Чтобы отыскать ноль воспользуйтесь индикаторной отверткой. Это самый примитивный способ его поиска:

1. Наденьте резиновые перчатки, чтобы случайно не задеть голыми руками фазные провода;
2. Разведите провода подальше друг от друга, чтобы не спутать их при работе;
3. Возьмите индикаторную отвертку и коснитесь ею каждого зачищенного конца провода. Запомните, при замыкании с какими проводами на приборе засветились лампочки;
4. Выключатель поставьте в положение «отключено». Затем проверьте еще раз напряжение для исследования правильности выполнения проводки.

Если при выполнении пункта 3 индикаторы дали о себе знать при касании лишь двух проводов, а при выполнении пункта 4 они не зажигались, то проводка осуществлена верно. Тогда нулем будет являться тот, что не загорелся в пункте 3.

Если проводка имеет нарушения, то этот способ нахождения нуля не подходит, поскольку может быть ошибочным. Тогда придется воспользоваться мультиметром:

1. Переведите в положение «включено» выключатель;
2. Мультиметр настройте на режим работы с переменным напряжением;
3. Дотроньтесь щупом до каждого оголенного конца, отключая каждый раз одну из клавиш настенного выключателя;
4. Отогните в сторону те два провода, между которыми при выключении одной клавиши выключателя исчезает напряжение;
5. Затем одним щупом дотроньтесь до третьего провода, а вторым – до одного из отогнутых. То же самое повторите со вторым отогнутым концом;
6. Общий находится среди отогнутых. Его легко идентифицировать: между ним и третьим концом возникает напряжение;
7. Пометьте общий провод маркером.

В новостройках из потолка торчит не 3, а 4 провода. Один из них – заземляющий. Поэтому задача усложняется: нужно определить не только ноль, но и заземлитель. Если он окрашен в зеленовато-желтый цвет, то поиск заземляющего провода окончен. Но что делать, если они все имеют одинаковую окраску?

Сначала отключите на щитке вводный автомат. Затем найдите длинный провод и зачистите его концы. Один из них намотайте на вентиль от батареи (он не должен быть окрашенным), другой – соедините с щупом мультиметра. Прибор нужно настроить на измерение сопротивления. Его наличие покажет, где находится провод-заземлитель. Правда, сопротивление не будет большим.

Сборка люстры и подготовка к монтажу

Это самый простой этап работы. Снимите со всех элементов люстры защитную пленку и укрепите на каркасе стеклянные декоративные элементы. Для этого понадобятся специальные крепежи, которые также должны быть в коробке.

Затем внутри короба светильника зафиксируйте приемник, контроллер и трансформаторы с помощью двустороннего скотча. Это нужно для того, чтобы они не болтались.

Возьмите кронштейн и установите его на потолок с помощью дюбелей. Креплений должно быть как минимум два. Но для большей надежности используйте четыре дюбеля.

Поиск нуля на люстре

Чтобы найти общий провод на люстре:

1. Вкрутите лампы, если вы этого еще не успели сделать;
2. Померьте сопротивление между каждой парой, исходящих из люстры;
3. Найдите два конца, между которыми самое большое сопротивление и отогните их.

Общий провод – третий. Найдя его, можно приступить к подключению светильника. Но перед этим обязательно отключите электричество в квартире.

Как подключить и установить люстру на потолок?

Схема подключения люстры с пультом управления к потолку проста:

1. Помеченные общие провода у потолка и люстры соедините вместе;
2. Оставшиеся два провода соедините попарно произвольно;
3. Если из люстры выходит четыре провода, а из потолка всего три, то четвертый, заземлитель желтого цвета, изолируйте специальной лентой;
4. Если из потолка новостройки тоже выходят четыре провода, то соедините его с аналогичным, торчащим из люстры.

Теперь положите декоративные шайбы в карман и подниметесь на стремянку. Лучше, если у вас будет помощник, который будет придерживать люстру, иначе она может упасть. С помощью шайб привинтите ее к кронштейну. Затем пустите в квартиру питание и проверьте работу светильника. Если он работает, подключение прошло успешно.

Люстру с пультом управления подключать сложнее. Но она дарит возможность менять освещение и подсветку помещения под нужды хозяина. Для работы используйте яркий режим, а для обычного времяпрепровождения подойдет умеренный. Если же вы хотите создать романтическую обстановку, оставьте только цветную подсветку.

Наглядней процесс подключения люстры с пультом можно посмотреть на видео примере.

Как настроить люстру с пультом управления

Сегодня покупатели все чаще выбирают освещение с возможностью удаленного управления. В связи с этим у них возникают вопросы о том, как привязать пульт к люстре. Выполнить подключение можно самостоятельно, без обращения за помощью к электрикам.

Вот так выглядит пульт для дистанционного управления люстрой

Устройство люстры с пультом (для чего люстре пульт, если есть выключатель?)

Недостатком стандартных выключателей является то, что они закреплены в одном месте. А вот пульт ДУ позволяет включать и выключать люстру, не вставая с кровати или дивана. При этом нужно следить за тем, чтобы устройство не потерялось. Пульт ДУ продается в комплекте с приемником, настроенным на одну волну с ним.

Принцип работы пульта основан на использовании радиоволн. После нажатия кнопок соответствующая команда по радиоканалу передается на приемник, встроенный в контроллер. Для жилого дома достаточно устройства с дальностью действия до 10 м. А для люстр, установленных в общественных местах, этот параметр должен составлять до 100 м.

В многоквартирных домах может быть установлено несколько систем дистанционного управления освещением. Для того, чтобы такие системы не взаимодействовали между собой, необходимо настроить пульт и контроллер. Тогда контроллер не будет воспринимать команды от стороннего пульта

Блок контроллера для люстры

Устройство представляет собой небольшую коробочку, внутри которой расположена плата управления и реле. Количество реле зависит от того, сколькими группами светильников будет управлять пульт ДУ. Самые простые модели блоков имеют два канала. За улавливание радиосигнала отвечает антенна. Блок контроллера подключается к сети переменного напряжения 230 В. Схема подключения размещается на корпусе устройства.

Соединять устройство с проводкой люстры лучше на столе, а не под потолком.

Блок контроллера поставляется в комплекте с пультом ДУ

Блок, в состав которого входят галогенные лампы

Устройство состоит из:

• трансформатора;
• галогенных ламп.

Галогенные лампы необходимо подключать к сети с помощью понижающего трансформатора. Оборудование защищает лампы от перегрузки и перепадов напряжения, преобразует ток из розетки напряжением 220 В до 12 В.

Мощность блока рассчитывают с учетом суммарной потребляемой мощности всех галогенных ламп. Важно, чтобы она не превышала нагрузочную способность трансформатора, иначе оборудование выйдет из строя или расплавятся патроны. Максимально допустимая мощность указана на корпусе трансформатора.

Светодиодный блок

Для подключения светодиодов необходим стабилизатор тока (драйвер). Его задача заключается в снижении напряжения на последовательных и параллельных цепочках светодиодов, стабилизации тока через них. Продвинутые модели блоков позволяют не только включать и отключать светодиоды, но и регулировать их яркость, изменять цвет свечения.

К выходу драйвера можно подключить от 2 до 22 светодиодов. Светодиоды подключаются последовательно. Если хотя бы один из них сломается, вся ветвь перестанет гореть.

Правильность выбора блока питания влияет на срок службы светодиодных светильников. Для этого надо уточнить такие параметры как:

• выходное напряжение;
• мощность люстры;
• степень защиты источника питания.

Запас мощности светодиодного блока – 20 %. Если люстра будет работать постоянно, к мощности прибавляют 50 % запаса.

Светодиодный блок подбирают с учетом выходного напряжения, мощности люстры, степени защиты источника питания

Инфракрасное и радиоволновое управление светом с пульта

Пульты ДУ различаются по принципу действию. Основу ассортимента составляют системы, в которых сигнал передается на контроллер на определенной радиочастоте. Реже встречаются инфракрасные выключатели.

Пульты с инфракрасным управлением просты и удобны в использовании, но они действуют на ограниченной дистанции – до 10 м. Для их работы требуется точное наведение на приемник сигнала и обеспечение прямой видимости светового источника. Пульт нужно навести на блок и нажать необходимую кнопку, после этого команда запишется в память. Устройства данного типа чаще всего используют для управления освещением на автомобильных стоянках, складах, общественных территориях.

Принцип действия ИК-датчиков:

• модуль управления получает инфракрасный сигнал;
• устройство преобразует сигнал в радиоволновой и направляет его на контроллер.

Радиочастотное управление имеет больше преимуществ:

• большой радиус действия (от 100 м);
• возможность управления освещением со смартфона и другой техники;
• установка усилителей сигнала и ретрансляторов;
• регулировка интенсивности и яркости освещения;
• возможность переключения света вручную.

Радиосигналы поступают на контроллер, настроенный на определенную частоту. В процессе обмена командами используются специальные коды. Радиовыключатели подходят для управления отдельными светильниками и целыми группами. Взаимодействие датчиков со светильниками обеспечивается посредством силовых блоков, подключенных к сети 220 вольт и нагрузке.

Пульт радиочастотного управления позволяет беспрепятственно управлять освещением на больших расстояниях – 100 м и более

Преимущество дистанционного управления

Дистанционное управление имеет ряд плюсов:

• экономный расход электричества;
• разнообразие режимов, что позволяет создать нужную атмосферу в помещении;
• удобная регулировка освещения из любой части комнаты;
• создание эффекта присутствия для защиты жилища от посягательств злоумышленников.

Достоинства и недостатки устройств ДУ

Достоинства:

• возможность включения и выключения отдельных групп светильников;
• настройка освещения по графику;
• подбор цветов, регулировка яркости;
• возможность подключения новых устройств к системе;
• постоянный мониторинг световых элементов.

Недостатки:

• микросхемы и полупроводниковые элементы при повышенном нагреве сгорают;
• стоимость оборудования достаточно высокая;
• невозможность управления светом из-за севших батареек, плохого сигнала Wi-Fi;
• возможно ложное срабатывание датчиков.

Если оборудование поставляется с заводскими настройками, в случае потери или поломки пульта ДУ придется менять весь комплект

Большой набор настроек освещения позволяет создавать нужную атмосферу в помещении

Программирование пульта от люстры

Как самостоятельно настроить люстру, оснащенную пультом управления? Весь процесс занимает несколько минут. Необходимо проверить, чтобы батарейки внутри пульта были исправными. Одно устройство подходит для регулировки нескольких светильников. Предварительно для каждого их них надо выполнить синхронизацию. Перечень доступных команд зависит от конфигурации пульта.

Как привязать пульт к одной люстре

Если пульт ДУ и осветительный прибор поставляются в комплекте, чаще всего они уже настроены друг на друга. Иногда требуется активация. Если привязка отсутствует, покупателю надо выполнить ее самостоятельно.

Инструкция по подключению пульта ДУ от люстры:

• выключить осветительный прибор с помощью стационарного выключателя, подождать 20 секунд;
• направить пульт ДУ в сторону люстры;
• нажать на кнопку, на которой изображен радиосигнал;
• продолжая удерживать эту кнопку, включить люстру стационарным выключателем;
• дождаться появления кратковременного мерцания (светильник блеснет на несколько секунд), затем кнопку можно отпустить.

У светильников разных производителей процесс синхронизации отличается. Может потребоваться нажатие нескольких кнопок на пульте ДУ. Покупателю следует внимательно изучить идущую в комплекте инструкцию, в ней должна быть размещена нужная информация.

Привязка пульта ДУ к люстре занимает 1-2 минуты

Наглядно посмотреть процесс привязки пульта к люстре можно в следующем видео

Как привязать пульт к нескольким люстрам

Такое подключение позволит управлять двумя или более осветительными приборами не одновременно, а по отдельности. Синхронизацию проводят с каждым светильником индивидуально.

Как запрограммировать пульт на работу с несколькими люстрами? Процедура полностью аналогична привязке к одной люстре, описанной в предыдущем разделе. Разница заключается только в том, что ее нужно повторить несколько раз, в зависимости от количества привязываемых светильников.

Иногда покупатели сталкиваются с тем, что ПДУ и люстра разных производителей не подходят друг другу. Поэтому совместимость устройств следует уточнять заранее. Если такая ситуация все же произошла, рекомендуется приобрести новый пульт, который подойдет под люстру.

Управление через смартфон

Привязка мобильного гаджета к управлению освещением происходит с помощью приложения, соответствующего установленной операционной системе (ОС). Такую опцию поддерживают смартфоны и планшеты Samsung, Xiaomi, Lenovo и другие. При выборе приложения лучше придерживаться рекомендаций производителя люстры. Одну и ту же программу можно использовать для управления несколькими осветительными приборами. Скачать приложение можно в Google Play Market или App Store.

Перед покупкой надо убедиться в том, что светильник поддерживает управление через мобильное устройство. Синхронизация проводится с использованием ИК, Wi-Fi или Bluetooth. Привязка к мобильному устройству проводится один раз. Приложение имеет интуитивно понятный интерфейс, пользователю надо всего лишь следовать подсказкам системы.

Удаленное управление доступно из любой точки мира, где есть доступ к сети Интернет. Оно позволяет сэкономить на оплате счетов за электричество. Если владелец дома забудет отключить свет перед поездкой, он всегда сможет сделать это позже с помощью приложения. При этом ему не придется возвращаться обратно домой.

Инструкция по подключению:

• включить люстру с помощью проводного выключателя или пульта ДУ;
• включить блютус или Wi-Fi на смартфоне;
• запустить приложение;
• найти в программе кнопку подключения и нажать на нее.

Если все было выполнено правильно – произойдет однократное моргание люстры.

Управлять светодиодной люстрой с помощью смартфона очень удобно

Как пользоваться пультом для люстры

С тем, как пользоваться пультом ДУ, сможет разобраться даже ребенок. Необходимый режим освещения настраивается путем набора определенных комбинаций кнопок. Количество функций зависит от устройства светильника. Чем оно сложнее, тем выше стоимость.

Функциональные возможности разных пультов ДУ отличаются. Стандартные функции выглядят так:

• включение и выключение света;
• регулировка яркости, насыщенности;
• настройка цвета и цветовой температуры;
• включение и выключение групп ламп по отдельности и вместе;
• режим ночника с минимальной мощностью;
• автоматическая плавная смена цвета свечения;
• включение вспомогательного света.

Распространенные проблемы, неисправности и пути их устранения

Причины некорректной работы пульта ДУ — от севших батареек до выхода из строя элементов блока питания или программной платы. Покупатели сталкиваются с такими проблемами: люстра не реагирует на команды пульта и при этом нормально работает от стандартного выключателя, осветительный прибор вовсе не работает или включаются только некоторые лампочки. Далее будет рассмотрено, почему отказывается работать пульт дистанционного управления от люстры и что можно сделать.

Не включается люстра с пульта

Если пульт ДУ внезапно перестал работать, нужно проверить батарейки и заменить их. Также надо проверить состояние кнопок пульта, возможно, их надо очистить от пыли и других загрязнений. Еще одна причина того, что светодиодная люстра не реагирует на команды, заключается в выходе из строя реле управления и необходимости его замены. Работоспособность детали проверяют мультиметром.

Проблемы с включением люстры часто связаны с замасливанием контактов внутри пульта. Устранить его поможет протирание платы тряпочкой, смоченной в обезжиренном средстве.

Внимание! Если пульт ранее падал на пол, может повредиться пайка деталей платы. Отпаявшиеся детали следует осторожно вернуть на место с помощью маломощного паяльника.

Если люстра не реагирует на команды пульта ДУ, в первую очередь надо проверить состояние батареек

Лампы в люстре работают частично

Что делать, если включаются не все лампы? В галогенных светильниках нужно найти перегоревшие лампочки и заменить их. В светодиодной подсветке придется менять все диоды сразу. Также можно попытаться найти неработающую светодиодную лампу. Если все галогенные и светодиодные элементы исправны, причина поломки может скрываться в питающем трансформаторе. Устройство проверяют мультиметром, может потребоваться замена на аналогичную модель.

Если в галогенной люстре светятся не все лампочки, необходимо найти перегоревшие и заменить их

Лампы светят, если светильник пошевелить

Если люстра не загорается от настенного выключателя и пульта ДУ, а только после шевеления – причину нужно искать в слабых контактах. Проверяют контакты, расположенные в месте соединения осветительного прибора с питающим кабелем. Для ремонта люстру надо снять, а контакты зачистить. Затем ее устанавливают на прежнее место.

Светильник совсем не работает

Если светильник сломался и не реагирует на команды, поиск причин неисправности начинают с проверки напряжения в сети. Для этого используют вольтметр или мультиметр. Затем следует проверить, не произошло ли короткое замыкание между фазными и нулевыми контактами. Если все в порядке – возможно, вышел из строя контроллер, расположенный в блоке управления. При обращении к электрику замена деталей займет 15-30 минут.

Люстра самопроизвольно включается

Частое самопроизвольное включение связано с неисправным контроллером. Проблема решается путем его замены. Желательно также проверить надежность соединения проводов.

Если люстра щелкает, но при этом не загорается – вышел из строя блок питания ламп. Работоспособность блока проверяют мультиметром, в норме на входе должно быть напряжение 220 В. Отсутствие тока говорит о необходимости замены деталей.

Как выявить неисправности люстры и провести ремонтные работы можно посмотреть в следующем видео

Меры предосторожности

1. Выполнять работы можно только после отключения опасного для жизни напряжения в электрощитке.
2. Следует использовать диэлектрические резиновые перчатки.
3. Для работ на высоте нужно брать стремянку, а не табурет.
4. Перед началом монтажа надо изучить схему. Обозначения проводов и контактов нужно понимать хотя бы на базовом уровне. Также человек должен разбираться, какая из жил электрического провода считается нулем.
5. Завершив ремонт, надо еще раз проверить надежность соединений. Это поможет избежать короткого замыкания в электросети.

Заключение

Люстры с дистанционным управлением облегчают быт и позволяют создавать необходимую атмосферу в помещении. Настройка пульта ДУ занимает 1-2 минуты, для этого не требуются специальные знания. Управлять освещением также можно с помощью приложения на смартфоне. Небольшое количество времени, которое потребуется на настройку процесса дистанционного управления с лихвой окупится комфортом от его использования.

Люстра ritter светодиодная где фаза

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

• «нулевой» провод должен быть синего цвета;
• провод заземления – желтого или желто-зеленого цвета;
• «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания

Надо обратить внимание на количество выходящих из потолка проводов: два или три

Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

• питающее напряжение составляет от 200 до 240 В;
• каналы для выхода – 3 шт.;
• мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
• мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
• ПДУ способен отдавать команды на расстоянии 8 метров.

Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
• Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
• Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
• Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
• Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем.
Обще принято, что для обозначения провода «земля» используется провод с желто-зеленой оболочкой изоляции.
Для подсоединения провода «земля» к корпусу светильника или люстры, на корпусе есть болт или винт.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Устройство

Любой осветительный прибор состоит из трех деталей:

• корпус;
• патрон (1 и больше);
• плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

• галогенные лампы с напряжением питания 12 В;
• лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
• светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
• возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

• Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
• Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
• Групп источников света.
• Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

• 2 провода для подключения к сети;
• 5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
• 1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

• Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
• 2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Техника безопасности и рекомендации по эксплуатации

Для исключения несчастных случаев и порчи имущества следует соблюдать следующие правила:

• работа с электрическими приборами должна осуществляться сухими руками. Также это касается погодных условий. Если на улице повышенная влажность или идет дождь, то от монтажных мероприятий следует отказаться;
• перед установкой прожектора необходимо обязательно удостовериться в отсутствии электрического тока;
• напряжение сети должно быть не больше 220 В;
• запрещается установка прожектора вблизи от мощных электрических приборов;
• не допускается применение химических средств рядом с прожектором.

Для поддержания осветительного прибора в хорошем состоянии, а также продления срока его службы необходимо соблюдать требования по уходу за ним. Стоит отметить, что светодиодный прожектор не нуждается в излишнем обслуживании.

Прежде всего нужно отказаться от чистящих средств, в основе которых используется растворитель. Если прибор вышел из строя, достаточно отсоединить его от сети, при этом не разбирая. Осуществляя установку осветительного прибора, необходимо обеспечить ему заземление.

В данной статье мы ответили на вопрос, как подключить прожектор к сети, а также рассмотрели конструктивные особенности и основные требования при использовании этого осветительного прибора.

Помимо яркого и мощного освещения, данное устройство обеспечивает безопасность при эксплуатации как для людей, так и для природной среды, а также экономию электроэнергии, обусловленную применением светодиодных источников света. Несмотря на достаточную простоту, монтажные мероприятия все-таки рекомендуется доверить специалистам.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

1. Повреждённый элемент.
2. Неправильно отключенный свет.
3. Кратковременные виды мерцания.
4. Периодичное отсутствие освещение.
5. Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

• Внешние воздействия.
• Неправильная эксплуатация.
• Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю

При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе

В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Методы подключения

Простейшим методом подключения светильника к сети на 220 В является использование гасящего сопротивления, расположенного последовательно светодиоду. Напряжение постоянно изменяется, амплитудное значение может достигать 310 В. Данная величина должна обязательно учитываться при расчетах сопротивления.

Также следует обеспечить защиту диода от обратного напряжения, равного прямому. Рассмотрим основные способы.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более)

В данном случае правильно подключить к схеме выпрямительный диод 1N4007, обратное напряжение которого составляет 1000 В. Если будет изменена полярность и напряжение пойдет в обратном направлении, то оно будет сглажено выпрямительным диодом, защищающим светодиод от пробоя.

Шунтирование светодиода обычным диодом

Этот способ подразумевает использование простого маломощного полупроводника, подключаемого по встречно-параллельному курсу со светодиодом. Обратное напряжение будет воздействовать на гасящее сопротивление, поскольку диод включен в прямом направлении.

Встречно-параллельное подключение двух светодиодов

Способ схож с предыдущим методом, за исключением того, что светодиоды будут гореть только на своем отрезке синусоиды, обеспечивая друг для друга защиту от пробоя.

Существенным недостатком подключения светодиодов к сети 220 В через гасящий резистор является то, что на сопротивлении выделяется огромная мощность.

Рассмотрим пример. Предположим, что используется гасящий резистор сопротивлением 24 кОм при подключении светодиодов к сети 220 В с выходящим током 9 мА. Рассчитаем мощность на гасящем сопротивлении: 9*9*24=1944 мВт (около 2 Вт). Таким образом, чтобы обеспечить оптимальную эксплуатацию, нужно взять резистор мощностью не ниже 3 Вт.

Когда используется несколько led-диодов, потребляющих ток большего значения, то мощность будет расти пропорционально квадрату выходного тока, из-за чего использовать гасящий резистор будет просто нецелесообразно. В случае применения сопротивления меньшей мощности, чем требуется по регламенту, резистор быстро выйдет из строя и произойдет короткое замыкание.

Поэтому роль токоограничивающего элемента должен играть конденсатор, на котором не рассеивается мощность, поскольку сопротивление является реактивным.

В простейшей схеме подключения светодиодного осветительного прибора через конденсатор наблюдается следующая картина: после прекращения питания в конденсаторе сохраняется остаточный заряд – источник угрозы для безопасности человека, который должен разряжаться с помощью сопротивления. Второй резистор требуется при включении питания для защиты схемы от тока, идущего через конденсатор. Выпрямительный диод служит для защиты led-диода от обратного напряжения. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже 400 В.

Категорически запрещено использовать полярные конденсаторы в сети переменного тока, поскольку проходящий в обратном направлении ток приведет к разрушению конструкции.

Для расчета нужной емкости конденсатора используют эмпирическую формулу, где производное 4,45 и тока, проходящего через светодиоды, нужно разделить на разницу между амплитудной величиной тока (указана выше – 310 В) и падением напряжения на светодиоде после прямого прохождения.

Например, если нужно подключить led-диод с падением напряжения 3 В и током 9 мА, то по формуле выше емкость конденсатора будет равна 0,13 мкФ. На данную величину в большей степени влияет сила тока, меньшей – падение напряжения.

Эмпирическая формула может использоваться при расчетах емкости конденсатора для сети частотой 50 Гц, поскольку в остальных случаях коэффициент 4,45 требует перерасчета.

Как самому повесить люстру. Подробные инструкции, описания, фото и видео материалы по монтажу и выбору

Монтаж люстры желательно поручить опытному электрику — обратитесь в РЭУ или ДЭЗ. Хотя, если у вас есть опыт работы с электрикой, можно повесить светильник самостоятельно. Для работы потребуются стремянка, отвертка-индикатор, пассатижи, отвертка с тонким жалом, кусачки и монтажный блок с зажимами для проводов. Если в комнате недостаточно естественного освещения, при работе можно воспользоваться фонариком, работающим от батареек.

Как повесить люстру к потолку, поэтапные процесс: 1. Подготовка крюка Заранее подготовленный крючок, на который будет подвешиваться люстра, проверяется на прочность. Затем крюк изолируют двумя слоями изоленты. ВАЖНО. — установка любых осветительных приборов производится в соответствии с инструкцией производителя этих приборов. Такая инструкция, как правило, прилагается к светильнику; — если конструкция устройства предполагает Заземление»>заземление, оно должно быть обязательно подключено.

2. Подготовка проводов Выключается автоматический выключатель (в счетчике), расположенный на лестничной площадке. Отсутствие напряжения в сети проверяется индикаторной отверткой. На потолке отыскиваются три конца провода: один из них «нуль», другие два — фазные. Следует знать, что «нуль» направляется в монтажную коробку, а фазные выводятся на выключатель. Со всех трех проводов на потолке снимается изоляция. Проводки разводятся в разные стороны так, чтобы не замыкались. ВАЖНО. — чтобы убедиться, что напряжения в сети нет, включите свет в той комнате, где собираетесь вешать люстру; — снимая изоляцию с проводков, помните, что длина кончика оголенного провода должна быть около 3-4 мм.

3. Определение фаз потолочных проводов Чтобы определить, какие из проводов «нуль», а какие фазные, нужно снова включить электричество и выключатель в комнате. До каждого из проводов надо по очереди дотронуться индикаторной отверткой. Если индикатор загорается, значит, провод — фаза, если не загорается, значит это — «нуль». Определив «нуль», желательно пометить его изоляцией, чтобы не забыть. ВАЖНО. — По новым правилам устройства электроустановок провода по всей длине должны иметь цветную маркировку:Черный/коричневый — фазаСиний — нульЖелтый/зеленый — защитное заземление

4. Определение фаз проводов люстры У люстры так же должна быть маркировка проводов. Если маркировки нет, необходимо определить «нуль» и фазы у люстры, три провода которой проложены в трубках устройства и выведены на клеммную коробку. Именно через нее светильник будет подключаться к электропроводке. Коробка обычно «спрятана» под декоративным патроном светильника. Поочередно включаются в розетку два любых провода люстры, до третьего при этом дотрагиваться не надо. Когда загорится одна половина ламп, запоминаем провода, которые были включены в розетку. После чего один из них оставляем в розетке, а другой меняем местами с неподключенным: должна загореться другая половина ламп. Если эти лампы не загорелись, снова меняем провода. В результате манипуляций должно получиться так, чтобы один провод всегда был в розетке, а два других провода, поочередно включаясь в сеть, зажигали «свои» ряды ламп. Тот провод, который при этих действиях все время остается в розетке, как раз и является «нулевым». ВАЖНО. — подсоединение к сети производится только при обесточенных проводах! 5. Установка и подсоединение люстры Люстра аккуратно вешается на крюк. «Нулевой» провод на потолке соединяется с «нулевым» на люстре. Фазные провода с потолка и из лампы тоже соединяются друг с другом. ВАЖНО. — скручивать друг с другом медный и алюминиевый провод нельзя! Два этих металла образуют электронную пару, способствующую разрушению контакта. В качестве соединителя медного провода с алюминиевым необходимо использовать специальную колодку, которая прикручивает провода винтами через втулку. — если вам не нравится, что выключатель зажигает сначала основное освещение люстры, а потом малое, достаточно поменять местами фазные концы на выключателе или на люстре.

6. Проверка работы Перед тем как завинтить защитно-декоративный колпачок у основания люстры, следует проверить качество своей работы. Люстра должна нормально включаться и не искрить. Колпак завинчивается — значит, люстра установлена! Потолочный плафон: особенности монтажа Если вместо люстры вы решили поместить в комнате потолочный плафон, повесить его на крюк не получится. Плафон крепится вплотную к потолку посредством 3-4 креплений: он привинчивается к основанию через отверстия в донышке корпуса. Крюк, выступающий из потолка, придется удалить. — если потолок деревянный, для крепления плафона можно воспользоваться обычными шурупами. — если междуэтажное перекрытие сделано из бетона (как чаще всего бывает в современных квартирах), для монтажа потребуются дюбели. — если потолок из гипсокартона, в качестве креплений используются анкерные болты-«бабочки». Они способны выдержать нагрузку до 15 кг.

Как самому повесить люстру Ремонт в квартире сделан, поклеены обои, все покрашено, все блестит, завезена и расставлена мебель, но как-то не уютно в комнате. а все потому, что у вас с потолка на проводе в патроне свисает » Монтаж люстры желательно поручить опытному электрику имеющему действующий допуск по электробезопасности не ниже III до 1000 В . Однако, если вы не боитесь электричества, знаете простейшие правила безопасности и в случае чего знаете, как включить автомат и где его искать, то можно повесить люстру самостоятельно. Достаньте ваш домашний чемоданчик с инструментами и возьмите из него пассатижи, набор отверток, изоленту, контрольную лампу и индикатор (инструмент должен соответствовать требованиям описанным . Если люстра крепится прямо к потолку на шурупы, то вам потребуется перфоратор,

1. Убедитесь в наличии в потолке крюка для люстры. Обычная домашняя люстра весит от 0, 5 до 5 килограмм. Для того, чтобы она держалась долгое время и не падала, нужно проверить на прочность существующий крюк в потолке для подвеса люстры. Для этого нужно приложить силу равную, примерно, 10 килограммам — слегка (для мужчин, а для женщин сильно) дернуть крюк. Если крюк на месте — все нормально, а если отвалился или сместился, то устанавливаем новый. Возможно ваш светильник крепится не на крюк, а на планочку, которая крепится к потолку. В этом случае установите болты для крепления планки к люстре напротив отверстий в самой люстре — делается это еще внизу- и закрепите их гайками. После чего можно прикрепить планку к потолку с помощью двух дюбелей и саморезов. Теперь приступаем к сборке люстры. Сборку производите обязательно в соответствии с инструкцией по сборке люстры, прилагаемой к вашему светильнику. — установка любых осветительных приборов производится в соответствии с инструкцией производителя этих приборов. Такая инструкция, как правило, прилагается к светильнику; — если конструкция устройства предполагает заземление, оно должно быть обязательно подключено. По окончании работы над декорацией приступаем к электрической части. Если вы хотите, чтобы люстра зажигалась пораздельности — по несколько лампочек от двух клавиш выключателя, то провода соединяем, как на рисунке справа. Все синии провода (если цвет один, то первый провод от каждой лампочки) вместе, потом соединяем в отдельную скрутку часть коричневых ( второй провод от первой и второй лампочек) , а оставшиеся коричневые в третью скрутку. На синии мы подадим ноль, на первую скрутку коричневых провод с первой клавиши выключателя, а на вторую со второй. Если в потолке только 2 провода (в новых домах 3) то пораздельности люстру включать не получится. Скручиваем все синии вместе, а все коричнивые во вторую скрутку. На синии провода мы подадим ноль, а на коричневые фазу. Теперь переходим к самому главному этапу — установка светильника. Перед работой с проводами не забудьте отключить напряжение с помощью выключателя. После того, как вы щелкните по клавишам рекомендуется проверить наличие напряжения с помощью контрольной лампы и если вы не уверены в правильности сборки цепи выключателя (фаза должна идти через выключатель), то проверьте индикатором наличие напряжения на каждом проводе отдельно. Если индикатор светится на одном из проводов, то выключатель отключает ноль (неправильная сборка цепи) — тогда выключите автомат, отвечающий за свет в этой комнате. По правилам присоединение устройств делается через клемник — пластиковая коробочка с металлическими зажимами. Однако сечение соединения в клемнике едва ли больше сечения провода и поэтому соединения выполненные через клемник часто греются и оплавлюятся. Лучше провода зачистить на 4-5 см и сделать частую равномерную и плотную скрутку, которую при желании можно засунуть в клемник побольше. Перед тем как соединять потолочный провод с люстрой, следует выяснить, какой провод есть какой. Обычно синий — это ноль, желто-зеленый соединяется с корпусом люстры, а коричневый — фазный провод. На практике бывает все иначе (если проводку делал дядя Вася или пьяный монтажник). В такой ситуации поможет контролька. Очищаем изоляцию под будущую скрутку, разводим кончики, так, чтобы они не соприкасались, после чего включаем выключатель и автомат. Если лампа не горит между двух проводов при полностью включенном выключателе — это два фазных провода. Если лампа загорелась — один из них фаза, другой ноль, возьмите один из этих проводов и попробуйте его с третьим — загорелась — то это ноль, а третий и первый — фазные. Если выбило УЗО при замере — один из проводов земляной. теперь можно соединять люстру с потолочным проводом. — скручивать друг с другом медный и алюминиевый провод нельзя! Два этих металла образуют электронную пару, способствующую разрушению контакта. В качестве соединителя медного провода с алюминиевым необходимо использовать специальную колодку, которая прикручивает провода винтами через втулку. После люстру крепят к планке на потолке (если люстра крепится на крюк, то вам повезло — ее можно повесить до проводов и не держать все это время). Теперь можно включать и наслаждаться светом

Простые советы в выборе люстры

Люстра относится к предметам интерьера, приобретаемым на длительный срок. Поэтому и к выбору люстры надо подходить основательно. Люстра должна решить две основные задачи: обеспечить должное освещение пространства и гармонично вписаться в интерьер, ну и конечно радовать своим внешним видом. Интенсивность освещения напрямую влияет на обитателей помещения: слишком яркий свет вызывает утомление, а недостаток – раздражает. Поэтому мощность приобретаемой люстры является наиболее важным параметром при выборе. Как же выбрать «золотую середину»? Необходимым уровнем освещения считается соотношение: 20-25 Вт на 1 кв. м пространства(см. таблицу). Мощность люстры равна суммарной мощности всех ее лампочек. Что еще нужно учитывать при выборе люстры? Конечно же, тип крепления. Существуют два способа крепления люстр: классический (изделие подвешивается на специальный крюк) и присверливается к потолку с помощью специальных креплений. Последний способ крепления, в отличие от своего оппонента, не всегда возможен, и это следует учитывать (например, потолок гипсокартонный может не выдержать тяжелую люстру). Выделяются два вида люстр: классические и потолочные. Если люстра подбирается в просторное помещение с высокими потолками, тогда рекомендуется остановить свой взгляд на классическом варианте, выбрав подвесную люстру. В небольшую комнату гармонично впишется люстра, плафоны которой направлены под потолок. Расположение плафонов по кругу сделает освещение в комнате более уютным. Потолочные люстры с плафонами, направленными к полу, усилят освещение в комнате с высокими потолками. В случае если плафоны имеют открытую форму, используйте матовые лампочки для смягчения освещения. Помните, что люстры с цветным плафоном будут давать цветное свечение. Желтый плафон или абажур оптимальны, этот цвет стимулирует зрачок и меньше всего утомляет глаза. Белый (при прозрачном или белом плафоне так будет выглядеть светильник с люминесцентными лампами) — имитирует дневной свет, повышает работоспособность. Красный — возбуждает, повышает давление. Оранжевый — «аппетитный». Ускоряет сердцебиение. Зеленый — самый приятный для глаз. Снижает давление, успокаивает, под него хорошо отдыхать. Голубой — замедляет ритм дыхания, снижает давление. Синий — угнетает и даже может затормаживать. Фиолетовый — угнетает и раздражает нервную систему.

Как лучше разместить светильники в каждой комнате

Освещение способно полностью изменить восприятие самого скучного интерьера комнаты. Уют и комфорт в современном интерьере во многом зависит от качественного декоративного и функционального освещения. Возможности современных светильников настолько широки, что без всякой перестановки мебели, изменяя лишь освещение, Вы с легкостью подчеркнете стиль, сделаете уникальным интерьер Вашей комнаты.

Прихожая (коридор) В большинстве случаев коридор лишен естественного дневного освещения. Поэтому устанавливать светильники в коридоре нужно таким образом, чтобы отсутствие дневного освещения было незаметно. Чаще всего в прихожих используют равномерно рассеянное освещение. Светильники прикрепляют к стене, и направляют их на потолок. Очень важно, чтобы потолок был белого цвета, или в крайнем случаи очень светлым, без насыщенных цветов. При таком освещении он будет дополнительно подсвечивать помещение отраженным светом, из-за этого помещение визуально становится выше. Если же с высотой потолка вам повезло нужно устанавливать потолочные светильники. В этом случаи углы будут затененными, что визуально опускает потолок. Чтобы визуально расширить коридор, на потолке вдоль стен можно установить несколько точечных светильников. Свет, который будет отражаться от них на стенах, визуально раздвинет пространство. Спальня Здесь свет должен быть несколько приглушенным, неярким. Поэтому в спальнях не используются ярко выраженные источники света. Чтобы добиться этого обычно устанавливают люстры с абажурами из ткани, светильники с плафонами из непрозрачного стекла. Оптимальным вариантом освещения для спальни будет традиционная люстра, установленная в центре потолка, и поток света должен быть направлен вверх. Дополнительный свет в необходимых зонах спальни создается с помощью настольных ламп, торшеров и бра, которые размещают только там, где это необходимо. С помощью светодиодной подсветки гипсокартонных коробов и карнизов из полиуретана можно создать струящийся свет. Сама светодиодная подсветка будет невидима, а свет, идущий от нее, будет отражаться от потолка и мягко освещать всю комнату. Кухня Кухня – важное помещение для каждого члена семьи. Здесь всегда должно быть светло, поэтому лучше всего использовать мощные светильники. В качестве основного освещения используются лампы дневного света, которые равномерно распределяют свет по всему помещению. В тех местах, где необходимо дополнительное освещение можно установить точечные светильники. Также можно установить светильник непосредственно над разделочным или обеденным столом. Для освещения варочной плитки в вытяжку монтируются мощные точечные светильники. Основной свет и дополнительное освещение всех основных зон даст необходимое количество света для работы на кухне. В качестве основного света могут быть использованы разные варианты. Можно установить точечные светильники, люстру, тут уже нужно исходить из удобства и вкуса. Не смотря на то, что на кухне света должно быть много, он не должен раздражать глаза. Для этого нужно использовать светильники, которые рассеивают свет. Также можно установить люстру, в которой длину ножки можно менять. Она подойдет как для основного, так и для зонального освещения. Гостиная Гостиная в квартире самое посещаемое и популярное помещение. Здесь и принимают гостей, и отдыхают, и работают. Поэтому лучше будет, если гостиная будет разделена на смысловые зоны. Для разделения на зоны используется световое выделение части помещения. От обычного варианта с одной люстрой на потолке лучше отказаться. Помещение будет освещено наиболее рационально, если рассеянное освещение сверху и неяркий свет настольных ламп, бра, подсветки комбинируется. С помощью такого метода освещения комнату разделяют на отдельные участки. Например, стол можно выделить настольной лампой, а зону отдыха с диваном и креслами осветить неяркими бра или торшерами. Ванная Не смотря на то, что в ванной комнате мы проводим, не так уж много своего времени, все же стоит уделять не малое внимание ее освещению. Ведь начинаем и заканчиваем наш день мы именно в ванной. Для освещения ванных комнат, так же, как и для остальных, существуют свои нормативы, прежде всего зависящие от общей площади помещения. Однако уровень освещения должен быть не менее 200 лк. Основное внимание необходимо уделить освещению территории вокруг зеркала, поскольку процесс бритья и наложения макияжа происходит, как правило, именно перед этим предметом интерьера, и требует особенной концентрации. Свет около зеркала должен быть преимущественно ярким, но при этом не ослеплять глаза, и не давать тени и бликов. С подобной проблемой помогут справиться светильники с матовым покрытием. Уровень внешней защиты такого светильника обозначают латинскими буквами IP и цифрами, где цифры означают, высоту степени защиты от пыли и воды (например, IP44), чем выше этот показатель, тем лучше защита. В эти светильники можно вставить обычные лампы накаливания или заменить их люминесцентными. Мощность ламп будет зависеть от предполагаемого их количества. Обработан

Как подключить люстру к выключателю

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

• фазный;
• и нулевой.

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

• рабочий ноль-проводник должен быть синим или голубым;
• защитный ноль-проводник — желто-зеленым.

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.

2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.



Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:

• общий вывод к фазовому проводу или напрямую к люстре;
• пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Подключение люстры: варианты + основные правила

Расскажем, какие могут быть варианты, как подключить провода к люстре в разных случаях.

Содержание:

На первый взгляд, подключение люстры — простой вопрос. Для электриков он действительно несложный, но для неспециалистов может оказаться настоящей проблемой. Из потолка и люстры может выходить два, три или больше проводов. О том, как их правильно соединить, и пойдет речь в этой статье.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.

/> Провод заземления есть в новостройках и недавно отремонтированных домах

Статья расскажет как сделать заземление в частном доме. Действующие нормативные документы, практические советы. Пошаговая инструкция по заземлению. Фото + видео.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

В статье расскажем, что такое сборка электрощита своими руками для квартиры или частного дома. Рекомендации по безопасности, составление схемы, как собрать сборку автоматов электрощита, необходимый инструмент, комплектующие и установка. Схемы электрощитка, монтаж, элементы щитка, инструкция по сборке.

/> Прозвонка проводов на потолке мультиметром

Как правильно пользоваться мультиметром. Советы, помогающие быстро разобраться в безопасном использовании многофункционального электроприбора. Измеряем напряжение, силу тока и сопротивление. Как прозвонить провода мультиметром. Фото + видео.

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

/> Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

/> Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю
