Как подключить посудомоечную машину своими руками

Как подключить посудомоечную машину

Сегодня популярность посудомоечных машин (далее также – посудомоек, ПММ) растет: все больше людей устанавливают их на своих кухнях. Но далеко не все владельцы знают, как подключить посудомоечную машину к коммуникациям.

Новая посудомойка избавляет владельцев от ручного мытья посуды

Конечно, можно вызвать мастера, который за определенную плату подсоединит новую технику к электросети, водопроводу и канализации. Но владельцы, имеющие минимальный набор инструментов и определенные навыки, могут выполнить подключение посудомоечной машины к водопроводу и канализации самостоятельно. Подсоединение выполняется в несколько этапов, включая подготовительный. Рассмотрим их подробнее.

Выбор места размещения

Выбрать место расположения техники нужно еще до приобретения ПММ. Если вы решили встроить посудомойку в кухонную мебель, необходимо знать размеры соответствующей ниши. Она может располагаться под столешницей, панелью для приготовления пищи или под мойкой.

Приблизительное соотношение размеров ниши и встраиваемой посудомойки

Место для установки посудомоечной машины должно быть недалеко от мойки, которая уже подключена к водопроводу и канализации. Если расстояние до коммуникаций будет превышать 1,5 метра, в работе устройства могут возникнуть проблемы.

Стиральная машина и посудомойка, встроенные рядом с мойкой

Позаботьтесь о том, чтобы недалеко от ПММ располагалась электрическая розетка. Поскольку посудомоечное устройство потребляет довольно много электроэнергии, использовать удлинитель для работы ПММ опасно, особенно если к нему будет подключено несколько устройств.

Нельзя располагать удлинитель за задней стенкой ПММ

Для компактной посудомойки, которую можно разместить прямо на столешнице, вопрос с подводом коммуникаций решается проще, поскольку ее можно без труда разместить максимально близко к мойке. Такой вариант является оптимальным, когда ниша с требуемыми размерами в мебели отсутствует. Соединение с канализацией вообще можно не делать, достаточно разместить сливной шланг в мойке.

Подвод электричества

Основную мощность в посудомойке потребляет трубчатый электронагреватель (далее также – ТЭН), подогревающий воду до нужной температуры. Во время его работы ПММ потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать об этом из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. фото ниже).

На этикетке указана мощность компактной ПММ марки Hansa – 1,93 кВт

В соответствии с данными показателями розетка должна выдерживать ток не менее 16 А. При этом ее необходимо расположить в месте, к которому есть свободный доступ. Есть два варианта размещения: немного выше мебельной столешницы (в случае со встроенной ПММ) либо в соседней нише, при этом расстояние до мойки должно быть не меньше 0,5 м (из-за возможного попадания воды). Обязательно должно быть соблюдено еще одно правило: розетку следует расположить не далее 1 м от посудомойки.

Идеальный вариант расположения коммуникаций изображен на рисунке ниже, где:

1. Корпус ПММ.
2. Зона соединения с электрической сетью.
3. Участок соединения ПММ с водопроводом.
4. Зона слива в канализацию.

Схема правильного подключения посудомойки к коммуникациям

К розетке от распределительного щитка должна идти выделенная линия. Если она не проложена, а в квартире уже сделан ремонт, пустите провод по стене и закройте его декоративным коробом. При этом внешний вид интерьера не пострадает. Эту же линию можно использовать для подключения стиральной машины, при условии, что она не будет включаться одновременно с ПММ.

Один из вариантов подключения посудомоечной машины к электросети

Для монтажа нужно использовать кабель с многожильными медными проводниками (к примеру, марки ВВГ-нГ-Ls) с сечением 2,5 мм 2 . Обязательно должно присутствовать устройство защитного отключения (далее также – УЗО), наряду с автоматами, срабатывающими при токе 16 А. Кстати, УЗО и автоматические выключатели можно заменить одним дифференциальным автоматом.

Необходимость установки данных устройств связана с тем, что существует опасность короткого замыкания электросети водой и поражения людей электрическим током.

УЗО и дифференциальный автомат

Параметры защитного устройства: 25 А, ток отключения – 10 мА. Можно использовать УЗО на 16 А и 30 мА тока утечки. Подключение выполняется одинаково для ПММ самых разных торговых марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.

Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

Подключение тройника в месте соединения гибкого шланга с водопроводной магистралью, выведенной из стены

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

• тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
• входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
• фторопластовая уплотнительная лента (ФУМ-лента);
• разводные ключи;
• острый нож.

Разветвитель на 2 выхода с диаметром резьбы 3/4 дюйма

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

Заливной шланг ПММ вместе с вмонтированной системой «Аквастоп»

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

1. Перекройте подачу воды в квартиру.
2. Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
3. Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
4. Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
5. К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
6. Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
7. Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

Бывает так, что при установке посудомоечной машины приходится переделывать крепление и подвод коммуникаций

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

Цанговое соединение труб из металлопластика при помощи обжимных пресс-фитингов

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.

Хомуты-тройники для металлических труб, с прикрепленными запорными кранами

Соединение слива с канализацией

Если установка посудомоечной машины выполняется рядом с мойкой, следует обратить внимание на сифон, который выводит жидкость из мойки в канализацию. Если в нем нет свободных отводов, необходимо приобрести в магазине сантехники сифон с одним дополнительным отводом или двумя (если нужно также подключить стиральную машину).

Сифон с двумя отводами для стиральной и посудомоечной машин

Отводы снабжены штуцерами конической формы, имеющими форму перевернутой буквы V (см. фото). Такая форма не случайна. Изгиб, направленный вверх, препятствует распространению запахов из канализации, а также исключает обратный ток жидкости из канализации в ПММ.

Подключение ПММ к канализации через тройник

Существует также вариант прямого подсоединения к трубе через тройник с косым отводом (см. фото). Для организации верхнего изгиба дренажного шланга используется специальное приспособление, которое можно крепить к стене. Чтобы неприятные запахи не проникали в помещение, в месте соединения тройника и сливного шланга следует установить уплотнительную муфту, изготовленную из резины.

В заключение следует проверить герметичность всех соединений, подключить посудомоечную машину к электросети и выполнить первое включение. Его следует проводить без посуды. Для промывки бункера нужно использовать специальные таблетки для очистки или чистящее и дезинфицирующее средство для ПММ. Только после первого включения посудомойку можно устанавливать в мебельную нишу.

Как видите, подключение к коммуникациям можно выполнить самостоятельно. Надеемся, что наша статья поможет вам выполнить данную работу.

Видео

Посмотрев видеосюжет, вы можете подробнее узнать, как самостоятельно подключить посудомойку:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Как установить встраиваемую посудомоечную машину: пошаговая инструкция

Оборудование должно соответствовать мебели по размерам. Фирмы-производители выпускают свою продукцию по стандартам, необходимым для того, чтобы техника идеально вписывалась в гарнитур или стенку. Конечно, стандарты бывают разными, но вариантов не так уж и много. Подобрать типовой вариант не составит труда. Для этого достаточно снять мерку с помощью рулетки. Замерить нужно ширину, глубину и высоту ниши либо пространства между соседними боковинами, если столешницей будет служить верх бытового прибора. С подсоединением к трубопроводу и канализации тоже не должно возникнуть проблем. Сделать это не сложнее, чем установить кран для раковины. Тем не менее, возникают ситуации, когда не совсем понятно, как встроить посудомоечную машину в готовую кухню. Ситуации бывают стандартными и нестандартными. Рассмотрим, какие могут быть варианты.

Как установить встраиваемую посудомоечную машину

Выбор места для установки

В первую очередь необходимо определить, где будет стоять агрегат. Чем ближе он будет находиться от труб с горячей и холодной водой, тем меньше придется тянуть коммуникации. Не менее важна близость к канализационной трубе. Чем ближе слив, тем больше угол наклона сливной трубы. Если он будет находиться на расстоянии нескольких метров, длины гибкой проводки может просто не хватить, а отработанная вода, содержащая пищевые отходы, будет застаиваться внутри в местах провисания.

В подобных ситуациях обычно применяются твердые пластиковые или металлические трубы, что приводит к удорожанию установки, но это единственный способ, позволяющий избежать провисания. Если дистанция большая, а ввод в канализацию расположен высоко, технику придется поднять на пьедестал чтобы увеличить угол наклона сливной трубы. Всех этих неприятностей можно избежать, поставив ее возле раковины.

Любое оборудование плохо переносит высокую температуру, поэтому лучше расположить его подальше от радиатора, плиты и духового шкафа. Соседство с другими бытовыми приборами не желательно, но и не опасно. Электромагнитное поле и статическое электричество не нанесут серьезного вреда двигателю и насосу, но срок их работы немного сократится.

Посудомоечная машина Electrolux

При выборе места важно учесть расположение розеток и длину провода. Как правило, она равна 1,5 м. Подключать технику с помощью удлинителя запрещено, а устанавливать новую розетку долго и сложно. Для этого придется отодвигать стенку и тянуть провод.

Штепсель нельзя закрывать наглухо. Он всегда должен находиться на виду чтобы при возгорании можно было сразу его выдернуть. Несоблюдение этого условия грозит пожаром.

Размеры для встраивания посудомоечной машины

Подобрать габариты можно еще до приобретения на сайте магазина или фирмы-производителя. Они должны быть кратными высоте и ширине столешницы, а также всем параметрам ниши или шкафчика, если технику нужно спрятать за дверцей. Вместо обычной дверцы часто используется декоративная заслонка, оформленная так же, как и весь фасад.

Существует несколько типовых решений. Стандартная глубина составляет 0,55 м. При этом остается достаточно пространств чуть меньше 50 см для подводки и воздушного охлаждения. Для кухонных гарнитуров, рассчитанных на типовые квартиры, выпускаются узкие модели шириной 0,45 м. Она может варьироваться до 0,65 м. Чаще всего она составляет 0,6 м. Высота находится в пределах от 0,815 до 0,875 м. Она кратна высоте обычных столешниц.

Существуют посудомоечные машины с минимальными габаритами для встраивания. Они устанавливаются не только под столешницей. Их располагают даже в верхних модулях. Верхние шкафчики более узкие, а их глубина меньше в среднем на 15 см. В этом случае проблем со сливом не должно возникать даже на значительном расстоянии от сифона. Нужно будет только спрятать сливную трубу, подключить прибор к водопроводу и решить вопрос с электрикой. Такие приборы обладают небольшой производительностью, но зато они компактны и потребляют меньше воды и электроэнергии.

Производители кухонной мебели делают небольшой запас, добавляя по 2 мм с каждой стороны внутри модулей. Встроенная техника наоборот чуть меньше заявленных размеров. Это необходимо, чтобы она входила в приготовленную для нее нишу даже с учетом небольших неровностей.

Размеры посудомойки для встраивания — это один из важнейших критериев выбора. Если она не подходит по габаритам, лучше воздержаться от покупки и продолжить поиск.

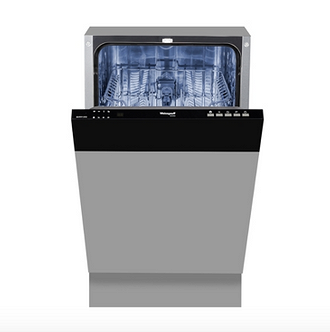

Посудомоечная машина Weissgauff

Варианты расположения

Модуль готовой уже собранной стенки

Если планируется установка стандартного оборудования, его ширина не должна быть меньше 0,45 м. При монтаже потребуется снять все полки и убрать заднюю стенку, чтобы подвести коммуникации. Иногда требуется снять нижнюю панель. Прибор должен занимать горизонтальное положение. Его положение следует проверить по уровню и выровнять с помощью регулируемых ножек. Чтобы собрать декоративную откидную панель, используются дверцы, снятые с модуля. Ее можно сделать и на заказ. Существуют модели с передней частью, которую можно не прятать за фасадом. В этом случае схема встраивания посудомойки заметно упрощается.

Отдельный шкаф или тумба

Обычно его располагают перпендикулярно кухонной стенке возле раковины. Он испытывает сильную вибрацию. Чтобы модуль не перемещался по полу, его нужно зафиксировать с помощью держателей. Их крепят к стене на шурупы с дюбелями. У такого способа размещения есть преимущество. Чтобы подобраться к трубам и электрокоммуникациям, не нужно снимать столешницу или вытаскивать машину. Достаточно просто отодвинуть модуль, открутив крепежи.

Специально оборудованные ниши в кухонных стенках

Они уже снабжены креплениями и отверстиями для проводов и подводки. Чтобы все части фасада выглядели одинаково, ниша закрывается декоративной заслонкой. Для некоторых моделей такая заслонка не предусмотрена. Их передняя часть сама служит украшением фасада. Можно подобрать отдельно стоящую технику по уровню столешницы и поместить ее между двумя нижними модулями.

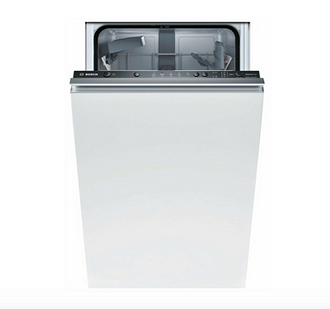

Посудомоечная машина Bosch Serie

Подключение встраиваемой посудомоечной машины

Когда размеры подобраны, и место установки определено, можно переходить к монтажу. Как подключить встраиваемую посудомоечную машину? Работу можно выполнить своими руками, но лучше обратиться к специалистам из фирмы, занимающейся гарантийным обслуживанием. Иначе при поломке компания получит право отказать в бесплатном ремонте. Если делать все самостоятельно, необходимо полностью следовать инструкции, которая прилагается к гарантийному талону.

Как правильно установить посудомоечную машину самому: 6 этапов

Посудомоечная машина — чрезвычайно удобный прибор и по-настоящему бережет время. Новенькая техника вымоет всю посуду и словом не обмолвится: разве что «пикнет», когда закончит. Но что делать, если за хороший прибор денег не жалко, а вот установщикам платить уже не хочется? Выход есть: установить и подключить машинку самостоятельно. Как это сделать правильно, рассказывает статья.

Проверка и подготовка машины

Вот, служба доставки привезла новехонькую посудомойку. Хочется быстрее расписаться и распаковывать. Но не стоит торопиться. Лучше сделать наоборот: служащие должны распаковать технику в присутствии будущего владельца, а тот — проверить ее.

Совет: если посуды бывает немного, то чтобы не тратить много воды, можно приобрести вариант с половинной загрузкой.

Что для этого нужно:
Проверить внешность. На корпусе не должно быть царапин, сколов, вмятин и других повреждений.
Свериться с перечнем поставки. В нем — список комплектующих (дополнительных и запасных деталей).
Проверить машину изнутри, чуть пошатав ее: если слышны скрипы или скрежет, что-то стучит — какие-то детали не в порядке.

Совет: чтобы не тратить много на электричество, стоит выбрать модель с классом энергопотребления не ниже А. Подсказка: чем больше плюсов после буквы, тем экономичнее техника, например, у SMS68PI01E их целых три.

Если что-то не так, то верным шагом станет отказ от техники. Если все нормально — можно подписывать квитанцию и отпускать курьеров.

Установка

Когда проверка закончилась, настало время подключения. Итак, как же правильно установить посудомоечную технику самостоятельно?

Инструкция по установке своими руками

1. Прежде, чем включать машину, следует избавить ее от уплотнителей и фиксаторов, которые используются для надежности во время транспортировки.
2. Поставить посудомойку в нужное место. Желательно определить заранее, где она будет стоять.

Важно: техника должна устойчиво располагаться на поверхности. Если пол неровный — можно воспользоваться специальными ковриками или ножками. Также стоит отметить, что встраиваемая техника должна плотно прилегать к мебели.

3. Убедиться, что расстояние от прибора до точки, где будет сливаться вода, не больше полутора метров. Это необходимо, чтобы выкачивающий воду через сливной шланг насос работал нормально и не износился преждевременно.

Подведение воды

Своими руками подключить прибор к воде — дело нетрудное, но довольно хлопотное, поскольку требует внимательности и осторожности. Ниже описано, что нужно делать.

Интересно: некоторые производители изготавливают устройства, которые можно подключать к водопроводу и с холодной, и с горячей водой. В этом случае все упирается в экономию электричества: машинке не придется греть воду.

Чтобы посудомоечная машина работала, ей необходим отдельный водоотвод. Часто его оснащают фильтрами, которые очищают воду, препятствуя попаданию внутрь камеры техники песка, грязи и кусков ржавчины из водопровода. Собственный отвод для фильтра не нуждается в сантехнике: он чистит себя самостоятельно.

Если внутренний сливной клапан откроется, он может вызвать потоп. Чтобы этого избежать, понадобится установить вентиль, с помощью которого можно перекрыть воду.

Совет: спасет от потопа и модель, оснащенная защитой от протечек. Она сама заблокирует водозабор в камеру. Такая умная опция есть, к примеру, у DTC36610W.

Грязной воде тоже куда-то деваться надо. Можно организовать слив двумя методами:
1. через шланг к раковине;
2. путем установки слива прямиком в систему канализации.

И то, и другое нетрудно сделать самостоятельно. Первый способ — проще, однако не такой надежный: можно представить, какая неприятность случится, если шланг вдруг выскочит из раковины.
Второй способ предполагает еще один водоотвод и установку специального аксессуара в виде сифона. Это не позволит посудомоечной машине набирать сточную воду в камеру.

Совет: классный вариант — SPS 50E88 EU. Модель оборудована функцией отложенного старта, так что сможет вымыть посуду к приходу хозяев.

Чтобы подстраховаться, нужно установить слив из техники так, чтобы место, где он входит в отводную трубу, находилось ниже, чем собственно шланг. Как это устроить правильно:

• закрепить сливную трубку в полуметре от места соединения, где она будет подключена к стоку;
• согнув трубку для слива, соединить ее с сифоном.

Подключение к электросети

Срабатывает при перегрузках и перепадах напряжения. Нужен вариант 16А. Он выключит посудомойку сам, когда мощность достигнет показателя в 3,6 кВт.

Важно: устанавливать такой автомат необходимо, подключая его к уже установленным защитным устройствам, которые предназначены для других бытовых приборов.

Заземление — гарантия безопасности. Что надо знать:

• В старых зданиях заземление осуществляется не посредством специальных шин, а выводом в нулевую фазу на электрощитке.
• Не стоит подключать технику к розеткам для электроплит, чтобы не создавать слишком большую нагрузку.
• Нельзя заземлять на трубах. Трубы, которые предназначены для снабжения здания газом, водой и теплом — это проводники. Заземление на них может привести к тому, что посудомойка загорится.

Схема подключения — в картинке ниже.

Совет: если нужно мыть много посуды разом, пригодится вместительная GS 52010 W. Разом она справляется с девятью комплектами посуды.

Первый запуск

Чтобы узнать, правильно ли установлена и подключена посудомойка, нужно ее запустить после всех вышеописанных манипуляций. Запускать девайс необходимо вхолостую: без посуды, но с моющим средством и солью. Первое поможет почистить рабочие поверхности посудомоечной техники от загрязнений, которые являются естественным последствием сборки. А соль понадобится, чтобы смягчить слишком жесткую воду.

Совет: для небольшого пространства, а также если посуды накапливается немного, пригодится компактная ESF2400OH. Она вмещает 6 комплектов посуды.

Не нужно уходить во время первой «прогонки» машники. Напротив, необходимо быть рядом и следить за техникой на протяжении всего цикла. Так можно заметить, как работает электроника, подается, нагревается и сливается вода, оценить работу фильтров и остальных систем.

Как видно, установить и подключить посудомоечную машину самому — нехитрое занятие, и даже не слишком хлопотное. Сделав это своими руками, можно и деньги сэкономить, и условия гарантии не нарушить. А еще — почувствовать себя мастером.
Впрочем, если сомнения есть или времени возиться нет — лучше вызвать профессионалов. Эти ребята точно знают, что к чему, и сделают все правильно.

Подключение посудомоечной машины — 2 способа.

Установку и подключение посудомоечной машины можно разбить на 3 этапа:

• подготовка и закрепление встраиваемой техники в специальной нише

• присоединение к электросети

• подсоединение к водопроводу и канализации

Рассмотрим подробно, с указанием часто встречающихся ошибок, именно этапы монтажа к инженерным сетям и коммуникациям.

Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

• трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2

• розетка на 16А типа Шуко (”Schuko”) с контактом заземления

• УЗО или диффавтомат на 16А с током утечки 30мА

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда.Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Подключение посудомойки к водопроводу можно выполнить двумя способами.

Первый – это когда вы находитесь на стадии строительства или капитального ремонта, и можете себе позволить прокладывать отдельные трубы, штробить стены и т.п.

Второй – когда у вас уже смонтирована вся кухня и завершены все отделочные работы. При этом вы купили посудомойку и вам все это нужно куда-то подключить, к существующей системе водоснабжения и канализации с минимальными переделками и хлопотами.

Для капитального монтажа потребуется разнообразный ассортимент материалов:

• труба полипропиленовая PPR PN20 диаметром 20мм

• водорозетка

• соединители с накидной гайкой

• соединительный фитинг под углом в 90 градусов PPR-90

• угольник HP/HP с наружной резьбой ¾ дюйма

• FUM лента для уплотнения

При монтаже труб применяется раструбный способ. Для этого понадобится специальный аппарат для пайки полипропиленовых труб.

Общий метраж трубы и количество фитингов подбирается индивидуально. Зависит это от того, насколько удалена посудомойка от коллектора холодной воды.

Для начала, размечаете трассу, где будет прокладываться трубы от распредколлектора до места установки ПММ.

После чего, прорезаете штроборезом необходимую глубину.

Далее, соединители PPR с накидной гайкой подсоединяете к одному из выходов коллектора.

Отрезаете кусок трубы, чтобы его хватило до первого поворота или угла. При этом не забудьте оставить запас на соединения по 15мм с каждой стороны.

Соединяете трубу и фитинги методом пайки, контролируя положение угольника.

После соединения всех труб по размеченному участку, в самом конце монтируете водорозетку. Обязательно зафиксируйте ее на стене.

Далее вкручиваете угольник с наружной резьбой диаметром ¾ дюйма в водорозетку.

На угольник монтируете шланг подачи воды.

Система AquaControl или AquaStop, которой он может быть снабжен, должна защищать от протечек в случае поломки и автоматически прекращать подачу воды.

Включаете воду и проверяете всю систему. Если все нормально, можете окончательно заделывать штробу.

Осталось подключить сливной шланг от ПММ к выходу канализации через переходную манжету соответствующего диаметра.

А сам сливной шланг иметь изгиб на уровне 70см от пола. Поэтому то он и крепится к верхней части посудомойки, а вовсе не для того, чтобы не болтался.

Осталось подключить моечную машину в розетку и проверить работоспособность всей системы. После чего закрепить в специально подготовленном проеме.

Кстати, некоторые модели, например у Siemens, отличаются нестандартными размерами. Поэтому продумывайте мебель кухни заранее.

При монтаже в проем, не забывайте про металлическую пластину, которую необходимо прибить к нижней части столешницы (у модели от Bosch).

Монтируется эта штука по самому краю и представляет из себя парозащиту, типа экрана. С ней столешница не разбухнет от пара.

Многие почему-то ее выкидывают и заменяют на алюминиевый скотч, закрепляя его как на столешницу, так и на боковые стенки машины.

У Electrolux, вместо этого, в комплекте идет что-то наподобие куска резины, который приклеивается липкой стороной.

После монтажа и подключения, первую мойку следует выполнить без посуды, с применением порошка или специальных таблеток для очистки.

Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.

Есть более простой вариант подключения посудомойки, при котором нет необходимости тянуть отдельные трубы для слива и подачи воды.

Достаточно поменять всего две вещи:

• стандартный сифон под раковиной на специальный

Он отличается тем, что в его конструкции уже есть место для подключения сливного шланга – штуцер, а иногда и два.

Можно конечно и переделать канализационный слив, установив туда с трубу дополнительным отводом и уплотнителем.

Вставляется все это дело от руки, без использования каких-либо спец.инструментов.

Однако не забывайте, что подключение посудомоечных и стиральных машин напрямую в канализационную трубу, может сопровождаться появлением неприятных запахов.

Такое подсоединение специалисты советуют делать через обратный клапан.

Перегиб или изгиб шланга на высоте, который должен играть роль альтернативы клапану, помогает только при постоянном использовании техники. Вода в обратку конечно же у вас не пойдет.

Однако, стоит системе пару недель постоять без работы и воды (например в загородном доме или на даче), все пересохнет и вонь на кухне будет весьма чувствительной.

• второе что нужно установить – это тройник с резьбой ¾ дюйма

Через него собственно вода и будет поступать в машинку. Ставится он вместо стандартного соединителя, идущего от холодной воды на смеситель.

Прикручиваете этот тройник к шлангу или трубе подачи холодной воды.

Далее меняете сифон. Откручиваете сверху винт, придерживая снизу сам сифон, чтобы он не упал.

Отсоединяете слив от канализации. Для этого просто с усилием потяните его на себя. Он должен выйти из резинового фиксатора.

Собираете новый сифон из комплектующих, не забывая про прокладки и монтируете его на место старого.

Гибкую трубу для слива подводите к канализационной трубе. Все что остается – это через специальный переходник подключить сливной шланг посудомойки к трубке сифона.

В комплекте к этому переходнику, обязательно ищите клапан, он блокирует обратное вытекание воды.

Наполняете раковину водой и проверяете, чтобы нигде не было протечек.

1 Подключение посудомойки в щитке 220В от автомата.

Запомните, что вся техника и аппараты в вашем доме и квартире, взаимосвязанные с водой и электричеством – бойлер, проточный водонагреватель, стиралка, в том числе и посудомоечная машина, должны обязательно подключаться через:

• связку автомат+УЗО

• либо дифф.автомат

Никаких простых модульных автоматов, и тем более ”пробок”, здесь быть не должно. Надежность защиты и ваша безопасность в случае электрического пробоя проводки, должны стоять на первом месте.

2 Монтаж посудомойки очень близко к стене.

В результате шланги подачи или слива могут оказаться пережатыми, ухудшая циркуляцию воды. На табло будет постоянно высвечиваться ошибка.

А вы и догадываться не будете из-за чего. Поэтому минимальное расстояние от стены должно быть не менее 5см.

3 Машинка должна стоять на ровной поверхности.

При неровной установке у вас возникнут проблемы с качеством мытья посуды. Возможна даже утечка воды.

Например у моделей Electrolux допускается отклонение от горизонтали не более 2-х градусов. Проверяется все это дело строительным уровнем.

А регулируется выкручиванием-закручиванием ножек.

Задняя ножка у большинства моделей, регулируется спереди. Посредством спецвинта в нижней центральной части.

При регулировке ножек, согласно инструкции, машинку нужно поднимать до максимума, чтобы сверху между ней и столешницей не осталось щелей.

4 Монтаж розетки 220В под раковиной.

Хоть это может показаться наиболее близким и удобным местом для подсоединения вилки питания, старайтесь избегать подобного подключения.

Малейший засор и последующая протечка, гарантируют вам короткое замыкание и пожар. По этой же причине, не рекомендуется располагать удлинитель непосредственно за посудомойкой.

Если не хватило заводского шнура до стационарной розетки, то подключайте переноску в стороне от шлангов, на максимально возможном удалении.

5 Подключение к горячей воде.

Запомните, что далеко не каждую ПММ можно подключить к системе горячего водоснабжения. Обязательно изучайте инструкцию, иначе прибор выйдет из строя гораздо раньше своего гарантийного срока.

Кроме того, температура воды в этой системе, может оказаться выше той, на которую рассчитана мойка (обычно не более 60 градусов). Даже если она и поддерживает такое подключение.

6 Удлинение шланга подачи воды.

Вполне может случиться, что заводского шланга, имеющего стандартную длину не более 1,5 метра вам не хватит. Поэтому придется докупать еще метраж.

Самое главное не откусывайте, не откручивайте и не выкидывайте основной. Он может идти с защитой от протечек.

Внутри него спрятаны провода и когда случается порыв, происходит замыкание и клапан установленный в конце, автоматически перекрывает подачу.

Поэтому при удлинении просто наращивайте существующий.

7 Лен для уплотнения резьбы

Если вы не сантехник, и не знаете как правильно и в каком количестве подматывается лен для уплотнения резьбовых соединений, то лучше вам его не использовать.

С этим вы можете столкнуться при переделке подключения посудомойки к сифону и установки тройника на подачу холодной воды.

При избыточном количестве, лен в итоге набухает, и может лопнуть хлипкая накидная гайка, что в итоге приведет к потопу.

В таких местах лучше использовать заводскую резиновую прокладку, либо фум ленту.
