Подключение автоматики откатных ворот
• жилу с изоляцией белого цвета – к свободной клемме соответствующего автоматического выключателя;
• жила с маркировкой "NO" — клемма "Start";
.jpg)
Подключение передающего фотоэлемента осуществляется при помощи кабеля c маркировкой TX, а принимающего — RX. Через специальное отверстие принимающего устройства пропускаем промаркированные жилы соответствующего кабеля, зачищаем, оконцовываем их и производим подключение:
Переходим к подключению ключа-кнопки. Разбираем его, пропускаем жилы кабеля, зачищаем и оконцовываем их и производим подключение:
Разделы, которые могут быть Вам интересны
г. Москва,
Каширское шоссе, 3к2с12,
офис 12-302
—>
Монтаж откатных ворот своими руками
Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.
Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот
Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.
Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.
Второй шаг. Подготовка фундамента и проводка электрики
Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.
Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.
Третий шаг. Покупка комплектующих и сборка откатных ворот
Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:
- направляющая шина или швеллер,
- роликовые опоры,
- подставка,
- заглушка,
- опорный ролик,
- нижний и верхний улавливатели,
- верхний кронштейн,
- удерживающий ролик,
- упор.
Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.
К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.
Профессиональная подготовка фундамента
Каждая ошибка при подготовке фундамента может привести к поломке ваших ворот. Чтобы сэкономить время и деньги, доверьтесь профессионалам.
Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.
- Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
- Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
- Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.
Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево
а) технологические отступы и основные размеры створки;
б) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.717, SGN.01.718, SGN.02.717, SGN.02.718;
в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN.02.719.
Размер a необходим для полного скрытия улавливателей за столб проема.
Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.
Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.
Значения технологических отступов для разных серий приведены в таблице
Серия
Технологический отступ, мм
Выбор опоры роликовой в зависимости от массы створки
Серия
Максимальная масса створки ворот, кг
опора с полимерным роликом
опора со стальным роликом
Следующим этапом устанавливаются направляющие балки, по которым будет двигаться створка при открытии-закрытии, и два ролика. Учитывая, что на данные элементы приходится весь вес ворот, закрепить их нужно очень прочно. Оптимально — использовать специальные подставки. Это позволит уже в процессе эксплуатации регулировать створку, просто подкручивая болты. Причем располагать ролики нужно не в проеме ворот, а в стороне от него, чтобы они не мешали передвижению.
Важно: все диагонали створки не должны отличаться между собой более чем на 5 мм. Труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле. Потому что вертикальные весовые нагрузки принимает на себя направляющая балка, приваренная снизу к каркасу ворот. Сам каркас откатных ворот должен выдерживать еще и ветровые нагрузки, то есть иметь не только вертикальную, но и горизонтальную жесткость.
Заключительный этап сборки и монтажа откатных ворот — установка нижнего улавливателя («ловушки»), который не позволит воротам ударяться об опоры. Данный элемент приваривают либо крепят с помощью болтов уже после того, как ворота выставлены по уровню и обшиты. Причем монтируют его так, чтобы при входе полотна, створка приподнималась на несколько миллиметров, что позволит разгрузить опорные ролики откатных ворот.
Ширина проёма: до 4,2 м
Масса ворот: до 300 кг
Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), крышка (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).
Ширина проёма: до 4,2 м
Масса ворот: до 300 кг
Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), крышка (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).
Ширина проёма: до 4,2 м
Масса ворот: до 500 кг
Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).
Ширина проёма: до 4,2 м
Масса ворот: до 500 кг
Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), крышка (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).
Четвертый шаг. Установка и подключение автоматики
Если электрика уже проведена, установка привода для откатных ворот не станет сложной задачей. Монтаж можно осуществить без сварочных работ при помощи специального С-профиля, который нужно зафиксировать саморезами внизу ворот. После этого в пазы вставляются бобышки. Их нужно передвинуть каждый на свое место и затянуть болты. При этом важно правильно состыковать две рейки между собой. Только при условии, что все зубцы совпадают идеально, при работе ворот не будет щелчков и стуков.
Следуйте инструкции производителя, чтобы правильно установить привод, фотоэлементы и сигнальную лампу.
Схема подключения привода для откатных ворот
Пройдя все описанные шаги, вы сможете самостоятельно смонтировать на своем участке современные надежные откатные ворота, которые будут открываться одним нажатием кнопки на пульте.
Кстати, в помощь тем, кто решил своими руками собрать и установить откатные ворота, «АЛЮТЕХ» подготовил обучающий видеоролик.
Как подключить откатные ворота к электросети
Строительство и ремонт своими руками
Автоматика для откатных ворот
Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод для ворот это всего лишь часть комплекта автоматики для ворот. Помимо привода в этот комплект дополнительно входит как минимум зубчатая рейка (которая прикрепляется к полотну ворот и, цепляясь за которую своей шестернёй, привод ворот будет сдвигать полотно ворот, открывая и закрывая их) и два концевика (которые устанавливаются на зубчатую рейку и ограничивают ход ворот, выключая привод в тот момент, когда откатные ворота полностью открыты или полностью закрыты.
Конечно, комплект автоматики для ворот, состоящий из привода для ворот, зубчатой рейки и двух концевиков – это минимальный и достаточный набор. Однако, если дополнить этот комплект автоматики для откатных ворот всего несколькими недорогими элементами, то Вы получите набор реализующий все возможные удобства от использования ворот. Такими дополнительными элементами являются:
- фотоэлементы (набор из 2-х штук, предназначен для остановки закрывания ворот при появлении в проеме ворот какого-либо препятствия),
- сигнальная лампа (мигает в то время, когда работает привод ворот),
- выносная антенна (увеличивает дальность действия пульта открывания/закрывания ворот).
Структурная схема подключения привода и автоматики для ворот изображена на рисунке ниже. Раньше мы уже рассказывали о том, как установить откатные ворота своими руками в одноименной статье: Откатные ворота своими руками. Но после того, как ворота установлены и до того, как начинать установку и подключение привода ворот и элементов автоматики, – необходимо проложить к воротам электрический кабель для подключения электропитания к приводу ворот и компонентам автоматики для откатных ворот.
Прокладка кабеля
Требования и правила прокладки электрического кабеля под землей определяются документом под названием ПУЭ (Правила Устройства Электроустановок) Прокладка кабеля под землей должна осуществляться в соответствии с пунктом 2.3 данного документа – «Прокладка кабельных линий в земле» (страницы 156-159). Вы можете бесплатно скачать «ПУЭ» в формате pdf прямо с нашего сайта, просто нажав на ссылку.
Чтобы не напрягать Вас чтением данного документа, в котором большая часть информации посвящена требованиям к прокладке кабельных линий с напряжением более 1 кВ, сделаем небольшую выжимку из данного документа. Подземная прокладка кабеля с напряжением 220-380 В во дворе частного дома может производиться без обеспечения дополнительной защиты кабеля от повреждений. Однако, в местах где грунт нагружен (например под автомобильным проездом) рекомендуется применить дополнительную защиту электрического кабеля, проложив его под этим местом в футляре, роль которого может выполнить, например, стальная или полимерная труба. Глубина подземной прокладки кабеля обычно составляет 0,7 – 1,2 метра. Далее приведем несколько общих советов по прокладке кабеля под землей на своём участке:
-
Прокладка кабеля должна производиться в траншею, глубиной 0,7 – 0,8 метра. Для того, чтобы во время рытья траншеи было проще измерять её глубину, – сделайте отметку нужной глубины прямо на черенке лопаты в виде нескольких витков изоленты (как показано на фото);
Прокладка кабеля внутри полиэтиленовой трубы из ПНД имеет множество преимуществ. В одной трубе можно проложить одновременно несколько кабелей и проводов различного назначения. Такая труба сгруппирует ваши провода в одно целое, защитит их от механических повреждений (особенно это важно в случае с тонкими непрочными проводами, такими как витая пара), защитит их от грунтовых вод. Обычно для таких целей используется техническая труба ПНД с диаметром 50мм. Обратите внимание, мы не просто так выделили жирным шрифтом фразу «техническая труба»! Трубы ПНД обычно делятся на обычные, применяемые в качестве напорных водопроводных труб и технические трубы. Техническая труба отличается от обычной тем, что при её изготовлении используется больше вторсырья. Другими словами, часть брака и полиэтиленовых отходов от производства обычной ПНД трубы измельчаются, расплавляются и добавляются в сырьё для производства «технической трубы». Такая труба имеет те же габаритные размеры, ту же толщину стенки, но она не выдержит того же давления, которое может выдержать обычная водопроводная труба. Зато цена такой трубы в ДВА РАЗА НИЖЕ цены обычной ПНД трубы. Такие трубы идеально подходят для прокладки кабелей под землей.
Мы использовали полиэтиленовые трубы, производимые в Ленинградской области на заводе Wasser-Logik . Цены за 1 метр погонный трубы ПНД с диаметром 50мм и толщиной стенки 3 мм составляли:
- Обычная труба 50 х 3,0 (10атм) питьевая ГОСТ18599 = 80,82 руб./м.п.
- Техническая труба 50 х 3,0 = 48,49 руб./м.п.
Помните, что трубы могут иметь разную толщину стенки, что сильно сказывается на их стоимости. Обычно, для прокладки кабеля нет нужды использовать трубы с толщиной стенки более 3 мм.
Несмотря на то, что полиэтиленовые трубы имеют определенную эластичность, их невозможно согнуть под прямым углом с малым радиусом изгиба. В случаях, когда нужно согнуть такую трубу под прямым углом (с малым радиусом изгиба), следует использовать специальные муфты и фитинги. Завод Wasser-Logik может изготавливать фитинги, фланцы, переходы, сваривая их на заказ либо комплектует стандартными резьбовыми заглушками и муфтами, позволяющими соединять трубы:
- по прямой в одну линию;
- под прямым углом;
- в виде Т-образного тройника.
Конструкция данных резьбовых муфт позволяет соединять полиэтиленовые трубы, обеспечивая полную герметичность соединения и выдерживают давление до 15 атм.
Такие муфты очень удобны, с их помощью можно создавать изгибы под прямым углом, например для того, чтобы подвести такую трубу с кабелем впритык к электрической опоре под землей, а затем повернуть вверх под прямым углом и прямо вдоль столба опоры ввести снизу в электрический щит. Такой ввод обеспечит защиту трубы от попадания осадков внутрь неё (при условии, что класс защиты используемого электрощита соответствует защите от осадков). С целью такого ввода в электрический щит достаточно просверлить в его дне отверстие при помощи коронки с диаметром, соответствующим диаметру используемой технической полиэтиленовой трубы. Смотрите фото ниже.
Обращаем Ваше внимание на то, что все провода необходимо протянуть через полиэтиленовую трубу ещё до того, как Вы соедините её при помощи резьбовых муфт, образующих изгибы под прямым углом и перед тем, как Вы закопаете данную трубу! Это крайне важно! Такие кабеля как ВВГ и многие другие не имеют достаточной эластичности, чтобы Вы смогли их протащить через трубу с изгибами! Ни один кондуктор Вам в этом не поможет!
Порядок действий таков:
- Продумывается топология прокладки кабелей по территории вашего участка (так, например, логичнее сначала завести всю мощность из уличного щитка в щит, расположенный в доме, а уже оттуда развести через систему автоматов по потребителям, включая ворота и их автоматику);
- Раскапывается соответствующая траншея;
- Техническая полиэтиленовая труба разматывается и укладывается в траншею и разрезается в местах где нужно сделать отводы, реализованные на тройниках;
Автоматика для откатных ворот – электропитание
Вернемся к приводу наших ворот и комплекту автоматики. Сколько и каких проводов нужно заранее проложить к нашим воротам при прокладке кабелей по участку? Ответим на этот вопрос ниже, но обо всем по порядку. Чтобы не тратить время на пустые обсуждения на тему «какой привод для ворот лучше выбрать», мы скажем просто есть марка CAME, больше нет ничего! Привод для откатных ворот (как и всё остальное) также выбирается исходя из массы створки ворот. Чем тяжелее створка – тем мощнее нужен привод.
Комплекты автоматики для откатных ворот CAME описаны ниже:
| Комплект CAME ВХ-243 | Комплект CAME ВХ-68 | Комплект CAME ВХ-78 | Комплект CAME ВK-1200 | Комплект CAME ВK-1800 |
| Вес откатных ворот до 300кг, высокая интенсивность работы (70%). | Вес откатных ворот до 800кг, интенсивность работы 30%. | Вес откатных ворот до 800кг, интенсивность работы 30%, функция неполного открывания ворот («калитка»). | Вес откатных ворот до 1200кг, средняя интенсивность работы (50%). | Вес откатных ворот до 1800кг, средняя интенсивность работы (50%). |
| Потребляемый ток=7,0 А; Мощность=170 Вт | Потребляемый ток=2,6 А; Мощность=200 Вт | Потребляемый ток=2,4 А; Мощность=300 Вт | Потребляемый ток=3,3 А; Мощность=380 Вт | Потребляемый ток=4,2 А; Мощность=480 Вт |
| КАЖДЫЙ КОМПЛЕКТ СОДЕРЖИТ : редуктор-привод (1шт.), радиоприемник AF43RU (1шт.), пульт TWIN2 (2шт.) |
||||
| ДОПОЛНИТЕЛЬНО любой набор можно доукомплектовать : антенной TOP-A433N (1шт.), фотоэлементами DIR 10 (набор из 2-х штук.), сигнальной лампой KLED 24B (1шт). |
||||
Типология кабелей и их минимальные сечения
| Подключение | Длина кабеля 1 < 10 м |
Длина кабеля 10 < 20 м |
Длина кабеля 20 < 30 м |
| Напряжение питания 230 В | 3х1,5мм 2 | 3х2,5мм 2 | 3х4,0мм 2 |
| Сигнальная лампа | 2х0,5мм 2 | 2х1,0мм 2 | 2х1,5мм 2 |
| Фотоэлементы-передатчики | 2х0,5мм 2 | 2х0,5мм 2 | 2х0,5мм 2 |
| Фотоэлементы-приемники | 4х0,5мм 2 | 4х0,5мм 2 | 4х0,5мм 2 |
| Питание дополнительных устройств | 2х0,5мм 2 | 2х0,5мм 2 | 2х1,0мм 2 |
| Устройства управления и безопасности | 2х0,5мм 2 | 2х0,5мм 2 | 2х0,5мм 2 |
| Подключение антенны | Коаксиальный кабель RG58 или аналог с волновым сопротивлением 50 Ом | ||
Фактически всё, что нужно сделать заранее, – это подвести напряжение питания к приводу для ворот (первая строчка в таблице выше). Используйте провод сечением 3 х 1,5мм 2 или 3 х 2,5мм 2 . Сделать это нужно безусловно через отдельный автомат, который безусловно должен быть обесточен до окончания монтажа привода ворот и комплекта автоматики. Этот питающий провод должен быть выведен вблизи закладной, на которую будет устанавливаться привод ворот.
Все остальные провода имеют небольшую длину и могут быть смонтированы непосредственно во время установки автоматики. Самый длинный провод (из этих остальных), который Вам придется при этом проложить это двухжильный провод, который должен соединить фотоэлементы, устанавливаемые в двух, расположенных друг напротив друга столбах (смотрите самый первый рисунок в начале данной статьи).
Дополнительно к этому, единственному проводу (идущему к откатным воротам от щитка) в принципе больше ничего не нужно, но если Вы хотите, чтобы можно было открывать и закрывать ворота не только при помощи пультов, но и например, при помощи кнопок из дома – проложите дополнительно витую пару. Если Вы планируете установить дополнительный домофон (для связи из дома с посетителями у ворот и открытия/закрытия ворот, калитки и т.д.) – проложите из дома к воротам витую пару, двухжильный провод питания 2х0,5мм 2 или 2х0,75мм 2 . Если планируется установка аналоговой видео камеры (в составе домофона или отдельно) – проложите дополнительно коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом.
Напоминаем, что в базовую комплектацию привода ни фотоэлементы, ни сигнальная лампа ни дополнительная антенна – не входят, соответственно если Вы их не приобрели отдельно, – никакая дополнительная коммутация, кроме подключения кабеля питания привода, Вам не понадобится. С другой стороны, если Вы решите приобрести и подключить их позже, Вы сможете без труда сделать это в любое время. При этом максимальная сложность, с которой Вы можете столкнуться – это необходимость прокопать небольшую траншею для укладки провода, соединяющего фотоэлементы на двух столбах по разные стороны от проема ворот.
Последовательность монтажа автоматики
Если Вы приобрели не только привод для ворот (сам двигатель с редуктором и шестерней в сборе), но и комплект дополнительной автоматики (фотодатчики, сигнальную лампу, дополнительную антенну), то сначала монтируется автоматика и только потом привод – так как все провода от вспомогательных устройств выводятся снизу вверх – из-под земли через закладную под привод и далее к клеммным колодкам привода.
Далее мы расскажем и проиллюстрируем последовательность монтажа автоматики для откатных ворот:
-
Первым делом закрепляем в нижней части полотна ворот зубчатую рейку. На этом этапе не сильно важна высота её крепления. Не переживайте о том, что шестерня привода может не сцепится с рейкой так как высоту расположения самого привода (вместе с шестерней) над его основанием Вы впоследствии сможете отрегулировать при помощи четырех регулировочных винтов.
10 ошибок при монтаже откатных ворот своими руками. Подключение автоматики.
Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.
Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.
Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.
Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Центральная часть может заполняться различными материалами:
- профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
- штакетник
- глухое заполнение, типа филенки
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

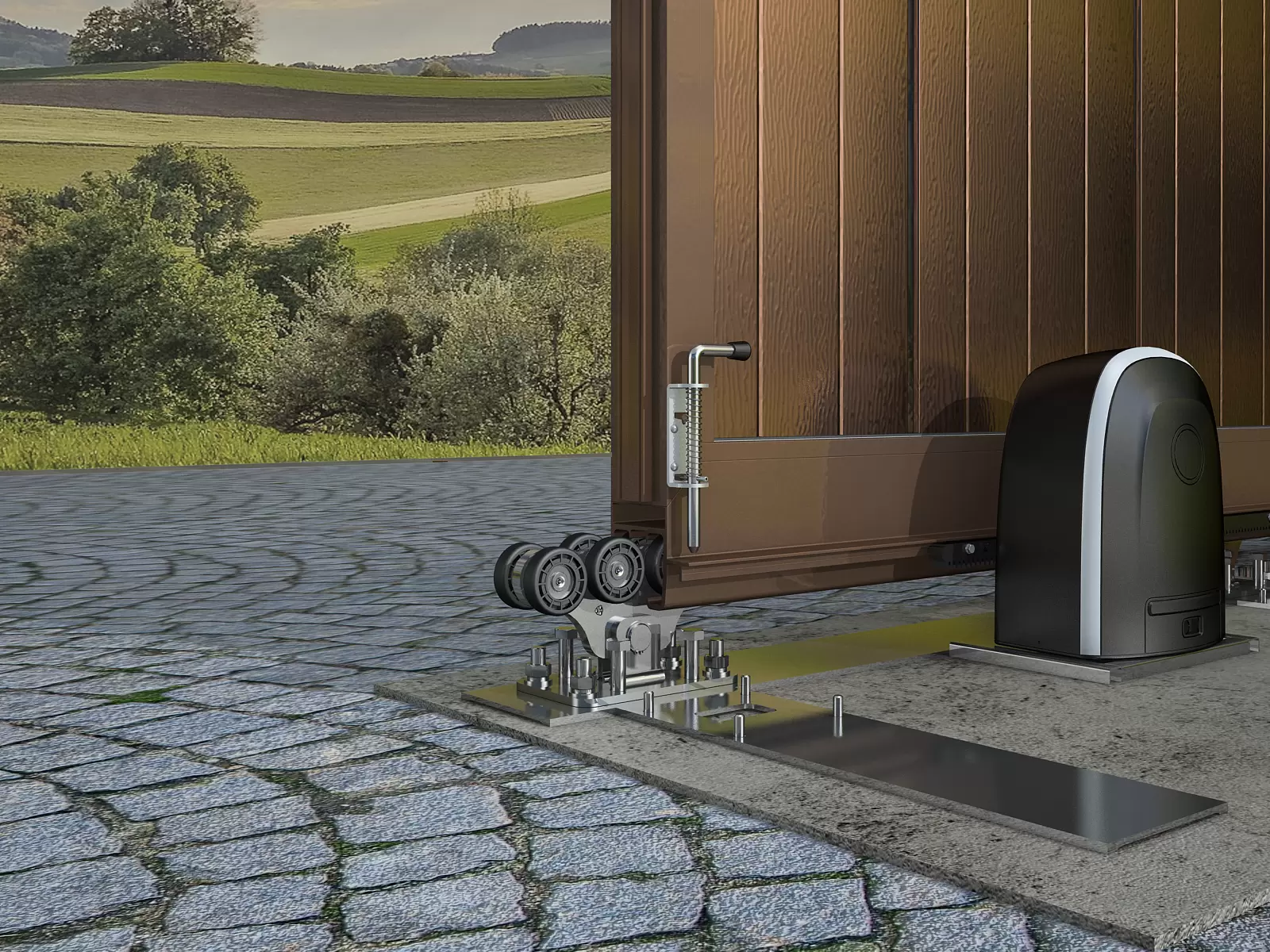

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой.
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.
Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.
Передвигаете их каждый на свое место и затягиваете болты.
Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.
Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.
Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.
Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.
В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.
Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.
В этом положении сваркой прихватываете первую бобышку.
Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.
В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.
Прокатываете ворота дальше и ставите следующую рейку.
Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.
Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.
Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.
При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.
Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.
Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.
Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.
Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.
Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.
Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.
Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.
То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.
В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.
На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.
Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.
Для подключения привода автоматики ворот, вам потребуются следующие материалы:
- сам эл.привод
- концевые выключатели (механические или магнитные)
- пульт дистанционного управления
- 3-х жильный кабель питания марки ВВГ
Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2
- приемный и передающий инфракрасные датчики или фотоэлементы безопасности
Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.
Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.
Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.
- сигнальная лампа + коаксиальный провод для антенны на ней
Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.
