Сигнал — понятие, виды и характеристики, цифровые и аналоговые сигналы

Привет, Вы узнаете про сигнал, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое сигнал, аналоговый сигнал, цифровой сигнал, характеристики сигнала , настоятельно рекомендую прочитать все из категории МЕТРОЛОГИЯ И ЭЛЕКТРОРАДИОИЗМЕРЕНИЯ.

сигнал — материальное воплощение сообщения для использования при передаче, переработке и хранении информации.

Сигнал — код (символ, знак), созданный и переданный в пространство (по каналу связи) одной системой, либо возникший в процессе взаимодействия нескольких систем. Смысл и значение сигнала проявляются после регистрации и интерпретации в принимающей системе.

Сигнал (в теории информации и связи) — носитель информации, используемый для передачи сообщений в системе связи.

Любой сигнал может быть представлен в виде функции, которая описывает изменения его характеристик. Такое представление удобно для изучения устройств и систем радиотехники. Помимо сигнала в радиотехнике есть еще шум, который является его альтернативой. Шум не несет полезной информации и искажает сигнал, взаимодействуя с ним.

Существует немалое количество попыток сформулировать достаточно удобное определение этого термина и в специальной литературе , и в формальных нормативных актах.

Рис идеальный и искаженный (реальный) цифровой и аналоговый сигнал

Определения

Помимо приведенного выше энциклопедического определения существует в классической литературе и множество иных вариантов определения термина «сигнал».

«Обычно под сигналом понимают величину, отражающую каким-либо образом состояние физической системы. В этом смысле естественно рассматривать сигнал как результат некоторых измерений, проводимых над физической системой в процессе ее наблюдения».

«Сигнал может быть определен как функция, переносящая информацию о состоянии или поведении физической системы. (. ) Математически сигналы представляются в виде функций одной или нескольких независимых переменных».

«Сигнал — это изменяющаяся во времени физическая величина, описываемая функцией времени. Один из параметров этой функции содержит информацию о другой физической величине. Такой параметр сигнала (функции) называют информативным, а физическую величину, которой представлен сигнал, — носителем сигнала (несущей сигнала); сигнал имеет размерность этой величины».

«Сигналом обычно называют то, что несет в себе какие-то данные».

Общие сведения

Сигнал может генерироваться, но его прием не обязателен, в отличие от сообщения, которое рассчитано на принятие принимающей стороной, иначе оно не является сообщением. Сигналом может быть любой физический процесс, параметры которого изменяются (или находятся) в соответствии с передаваемым сообщением.

Сигнал, детерминированный или случайный, описывают математической моделью, функцией, характеризующей изменение параметров сигнала. Математическая модель представления сигнала, как функции времени, является основополагающей концепцией теоретической радиотехники, оказавшейся плодотворной как для анализа, так и для синтеза радиотехнических устройств и систем. В радиотехнике альтернативой сигналу, который несет полезную информацию, является шум — обычно случайная функция времени, взаимодействующая (например, путем сложения) с сигналом и искажающая его. Основной задачей теоретической радиотехники является извлечение полезной информации из сигнала с обязательным учетом шума.

Понятие сигнал позволяет абстрагироваться от конкретной физической величины, например тока, напряжения, акустической волны и рассматривать вне физического контекста явления связанные кодированием информации и извлечением ее из сигналов, которые обычно искажены шумами. В исследованиях сигнал часто представляется функцией времени, параметры которой могут нести нужную информацию. Способ записи этой функции, а также способ записи мешающих шумов называют математической моделью сигнала.

В связи с понятием сигнала формулируются такие базовые принципы кибернетики, как понятие о пропускной способности канала связи, разработанное Клодом Шенноном и об оптимальном приеме, разработанная В. А. Котельниковым.

Классификация сигналов

По физической природе носителя информации:

• электрические;
• электромагнитные;
• оптические;
• акустические

По способу задания сигнала:

• регулярные (детерминированные), заданные аналитической функцией;
• нерегулярные (случайные), принимающие произвольные значения в любой момент времени. Для описания таких сигналов используется аппарат теории вероятностей.

В зависимости от функции, описывающей параметры сигнала, выделяют :

• непрерывные (аналоговые),
• непрерывно-квантованные,
• дискретно-непрерывные и
• дискретно-квантованные сигналы.

Непрерывный (аналоговый) сигнал

Аналоговый сигнал — сигнал данных, у которого каждый из представляющих параметров описывается функцией времени и непрерывным множеством возможных значений.

Большинство сигналов имеют непрерывную зависимость от независимой переменной (например, изменяются непрерывно во времени) и могут принимать любые значения на некотором интервале. «Сигналы в непрерывном времени и с непрерывным диапазоном амплитуд также называются аналоговыми сигналами». Аналоговые сигналы (АС) оказывается возможным описать некоторой непрерывной математической функцией времени.

Аналоговые сигналы используются в телефонии, радиовещании, телевидении. Ввести такой сигнал в цифровую систему для обработки невозможно, так как на любом интервале времени он может иметь бесконечное множество значений, и для точного (без погрешности) представления его значения требуются числа бесконечной разрядности. Поэтому очень часто необходимо преобразовывать аналоговый сигнал так, чтобы можно было представить его последовательностью чисел заданной разрядности.

Среди экспертов существует мнение, что термин «аналоговый сигнал» следует считать неудачным и устаревшим, а вместо него следует использовать термин «непрерывный сигнал».

Дискретно-непрерывный (дискретный) сигнал

Пространства аналоговых сигналов

Различают два пространства сигналов — пространство L (непрерывные сигналы), и пространство l (L малое) — пространство последовательностей.

Пространство l (L малое) есть пространство коэффициентов Фурье (счетного набора чисел, определяющих непрерывную функцию на конечном интервале области определения), пространство L — есть пространство непрерывных по области определения (аналоговых) сигналов.

При некоторых условиях, пространство L однозначно отображается в пространство l (например, первые две теоремы дискретизации Котельникова).

Аналоговые сигналы описываются непрерывными функциями времени, поэтому аналоговый сигнал иногда называют континуальным сигналом. Аналоговым сигналам противопоставляются дискретные (квантованные, цифровые). Примеры непрерывных пространств и соответствующих физических величин:

• прямая: электрическое напряжение
• окружность: положение ротора, колеса, шестерни, стрелки аналоговых часов, или фаза несущего сигнала
• отрезок: положение поршня, рычага управления, жидкостного термометра или электрический сигнал, ограниченный по амплитуде
• различные многомерные пространства: цвет, квадратурно-модулированный сигнал.

Свойства аналоговых сигналов

Свойства аналоговых сигналов в значительной мере являются противоположностью свойств квантованных или цифровых сигналов.

• Отсутствие четко отличимых друг от друга дискретных уровней сигнала приводит к невозможности применить для его описания понятие информации в том виде, как она понимается в цифровых технологиях. Содержащееся в одном отсчете «количество информации» будет ограничено лишь динамическим диапазоном средства измерения.

• Отсутствие избыточности. Из непрерывности пространства значений следует, что любая помеха, внесенная в сигнал, неотличима от самого сигнала и, следовательно, исходная амплитуда не может быть восстановлена. В действительности фильтрация возможна, например, частотными методами, если известна какая-либо дополнительная информация о свойствах этого сигнала (в частности, полоса частот).

Применение аналоговых сигналов

Аналоговые сигналы часто используют для представления непрерывно изменяющихся физических величин. Например, аналоговый электрический сигнал, снимаемый с термопары, несет информацию об изменении температуры, сигнал с микрофона — о быстрых изменениях давления в звуковой волне, и т. п.

Аналоговое телевидение — один из видов телевещания. В некоторых странах, например, в России [комм 1] , эфирное аналоговое телевидение заменяется цифровым.

Дискретный сигнал

«Дискретные сигналы (сигналы в дискретном времени) определяются в дискретные моменты времени и представляются последовательностью чисел».

Дискретизация аналогового сигнала состоит в том, что сигнал представляется в виде последовательности значений, взятых в дискретные моменты времени ti (где i — индекс) . Об этом говорит сайт https://intellect.icu . Обычно промежутки времени между последовательными отсчетами (Δti = ti − ti−1) постоянны; в таком случае, Δt называется интервалом дискретизации. Сами же значения сигнала x(t) в моменты измерения, то есть xi = x(ti), называются отсчетами.

Непрерывно-квантованный сигнал

При квантовании вся область значений сигнала разбивается на уровни, количество которых должно быть представлено в числах заданной разрядности. Расстояния между этими уровнями называется шагом квантования Δ. Число этих уровней равно N (от 0 до N−1). Каждому уровню присваивается некоторое число. Отсчеты сигнала сравниваются с уровнями квантования и в качестве сигнала выбирается число, соответствующее некоторому уровню квантования. Каждый уровень квантования кодируется двоичным числом с n разрядами. Число уровней квантования N и число разрядов n двоичных чисел, кодирующих эти уровни, связаны соотношением n ≥ log2(N).

В соответствии с ГОСТ 26.013-81 , такие сигналы обозначены термином «многоуровневый сигнал».

Дискретно-квантованный (цифровой) сигнал

цифровой сигнал

К цифровым сигналам относят те, у которых дискретны как независимая переменная (например, время), так и уровень. Цифровой сигнал — сигнал, который можно представить в виде последовательности дискретных (цифровых) значений. В наше время наиболее распространены двоичные цифровые сигналы ( битовый поток ) в связи с простотой кодирования и используемостью в двоичной электронике. Для передачи цифрового сигнала по аналоговым каналам (например, электрическим или радиоканалам) используются различные виды манипуляции ( модуляции ).

Для того, чтобы представить аналоговый сигнал последовательностью чисел конечной разрядности, его следует сначала превратить в дискретный сигнал, а затем подвергнуть квантованию. Квантование является частным случаем дискретизации, когда дискретизация происходит по одинаковой величине, называемой квантом. В результате сигнал будет представлен таким образом, что на каждом заданном промежутке времени известно приближенное (квантованное) значение сигнала, которое можно записать целым числом. Последовательность таких чисел и будет являться цифровым сигналом.

Важным свойством цифрового сигнала, определившего его доминирование в современных системах связи, является его способность к полной регенерации в ретрансляторе (до некоторого порогового отношения сигнал/шум). Когда в ретранслятор приходит сигнал с небольшими помехами, он преобразуется в цифровую форму, и ретранслятор заново формирует сигнал, полностью убирая искажения. Аналоговый же сигнал удается усилить лишь вместе с наложившимися на него шумами.

С другой стороны, если цифровой сигнал приходит с большими помехами, восстановить его невозможно (эффект крутой скалы (англ.) ), в то время как из искаженного аналогового сигнала можно извлечь часть информации, хотя и с трудом. Если сравнивать сотовую связь аналогового формата (AMPS, NMT) с цифровой связью (GSM, CDMA), то при помехах на цифровой линии из разговора выпадают порой целые слова, а на аналоговой можно вести разговор, хотя и с помехами.

Выход из данной ситуации — чаще регенерировать цифровой сигнал, вставляя регенераторы в разрыв линии связи, или уменьшать длину линии связи (например, уменьшать расстояние от сотового телефона до базовой станции, что достигается более частым расположением базовых станций на местности).

Использование в цифровых системах алгоритмов проверки и восстановления цифровой информации позволяет существенно увеличить надежность передачи информации.

Параметры сигналов

• Мощность сигнала
• Удельная энергия сигнала
• Длительность сигнала определяет интервал времени, в течение которого сигнал существует (отличен от нуля);
• Динамический диапазон есть отношение наибольшей мгновенной мощности сигнала к наименьшей:

• Ширина спектра сигнала — полоса частот, в пределах которой сосредоточена основная энергия сигнала;
• База сигнала есть произведение длительности сигнала на ширину его спектра . Необходимо отметить, что между шириной спектра и длительностью сигнала существует обратно пропорциональная зависимость: чем короче спектр, тем больше длительность сигнала. Таким образом, величина базы остается практически неизменной;
• Отношение сигнал/шум равно отношению мощности полезного сигнала к мощности шума;
• Объем передаваемой информации характеризует пропускную способность канала связи, необходимую для передачи сигнала. Он определяется как произведение ширины спектра сигнала на его длительность и динамический диапазон:

Параметры периодического импульсного сигнала:

амплитуда Uт – наибольшее из мгновенных значений (за период повторения Т);

период повторения Т – временной интервал от любого мгновенного значения сигнала до следующего мгновенного значения сигнала того же уровня (при одном значении производной);

частота повторения f – количество периодов колебаний за 1с;

длительность импульса и – временной интервал на уровне 0.5Um;

передний фронт – временной интервал, в течение которого сигнал увеличивается от уровня 0,1Um до уровня 0,9 Um;

задний фронт (срез) – временной интервал, в течение которого сигнал уменьшается от уровня 0,9Um до уровня 0,1 Um;

Иногда длительность импульса указывают на некотором заданном уровне, например, на уровне 0,1Um – .

Импульсный сигнал считают прямоугольным, если длительность плоской части на уровне Um составляет более трех длительностей .

На рис. 1.14 изображен периодически повторяющийся импульсный сигнал положительной полярности.

Рисунок 1.14 – Параметры периодического импульсного сигнала

Измерение периода и частоты сигнала

По определению (см. рис.1) период T – это наименьший временной интервал, через который периодический сигнал повторяет свои значения. Частота f равна количеству периодов в единицу времени. Частота связана с периодов простым обратным соотношением f = 1/Т, поэтому измерив период, легко рассчитать и обратную величину – частоту, и наоборот.

Рисунок 1 – Метод стробирования для измерения периода сигнала

Характеристики сигналов

Формально прописанными в ГОСТ характеристиками сигналов являются ниже следующие.

Характеристики импульсов

• Спектральная функция импульса — комплексная функция, представляющая собой преобразование Фурье от импульса.
• Модуль спектральной функции импульса
• Аргумент спектральной функции импульса

Характеристики периодических сигналов

• Период периодического сигнала — параметр, равный наименьшему интервалу времени, через который повторяются мгновенные значения периодического сигнала.
• Частота периодического сигнала — параметр, представляющий собой величину, обратную периоду периодического сигнала.
• Комплексный спектр периодического сигнала — Комплексная функция дискретного аргумента, равного целому числу значений частоты периодического сигнала, представляющая собой значения коэффициентов комплексного ряда Фурье для периодического сигнала.
• Амплитудный спектр периодического сигнала — Функция дискретного аргумента, представляющая собой модуль комплексного спектра периодического сигнала.
• Фазовый спектр периодического сигнала — функция дискретного аргумента, представляющая собой аргумент комплексного спектра периодического сигнала.
• Гармоника — гармонический сигнал с амплитудой и начальной фазой, равными соответственно значениям амплитудного и фазового спектра периодического сигнала при некотором значении аргумента.

Характеристики случайных сигналов

• Одномерная плотность вероятности — функция, равная пределу отношения вероятности пребывания случайного сигнала в некотором интервале значений к ширине этого интервала при стремлении его к нулю, причем ее аргументом является значение, к которому стягивается интервал
• Корреляционная функция — функция, равная среднему значению произведения переменной составляющей случайного сигнала и такой же переменной составляющей, но запаздывающей на заданное время.
• Нормированная корреляционная функция — функция, равная отношению корреляционной функции случайного сигнала к его дисперсии
• Энергетический спектр — функция, представляющая собой преобразование Фурье от корреляционной функции, аргументом которой является частота

Характеристики взаимодействия сигналов

• Отношение сигнал — помеха — отношение величин, характеризующих интенсивности сигнала и помехи.
• Коэффициент модуляции "вверх" — коэффициент, равный отношению пикового отклонения "вверх" закона модуляции к его постоянной составляющей при амплитудной модуляции.
• Коэффициент модуляции "вниз" — коэффициент, равный отношению пикового отклонения "вниз" закона модуляции к его постоянной составляющей при амплитудной модуляции.
• Девиация частоты "вверх" — пиковое отклонение "вверх" закона модуляции при частотной модуляции.
• Девиация частоты "вниз" — пиковое отклонение "вниз" закона модуляции при частотной модуляции.
• Индекс угловой модуляции — пиковое отклонение закона модуляции фазомодулированного сигнала при гармоническом законе модуляции

Характеристики взаимосвязи сигналов

• Взаимокорреляционная функция — функция, равная среднему значению произведения переменной составляющей одного случайного сигнала и запаздывающей на заданное время переменной составляющей другого случайного сигнала.
• Взаимный энергетический спектр — Функция, представляющая собой преобразование Фурье от взаимнокорреляционной функции, аргументом которой является частота
• Время запаздывания — параметр, равный значению временного сдвига одного из сигналов, при котором достигается тождественное равенство его другому сигналу с точностью до постоянного множителя и постоянного слагаемого.
• Фазовый сдвиг — модуль разности начальных фаз двух гармонических сигналов одинаковой частоты.

Характеристики искажений сигналов

• Коэффициент гармоник — коэффициент, характеризующий отличие формы данного периодического сигнала от гармонической, равный отношению среднеквадратического напряжения суммы всех гармоник сигнала, кроме первой, к среднеквадратическому напряжению первой гармоники.
• Относительное отклонение сигнала от линейного закона — коэффициент, равный отношению абсолютного отклонения (40) данного сигнала от прямой линии, соединяющей мгновенные значения сигнала, соответствующие началу и концу заданного интервала времени к максимальному значению сигнала на этом же интервале
• Коэффициент нелинейности сигнала — коэффициент, равный отношению размаха производной сигнала на заданном интервале времени к максимальному значению производной на этом же интервале.
• Абсолютное отклонение сигналов — максимальное значение разности мгновенных значений сигналов, взятых в один и тот же момент времени на протяжении заданного интервала времени.

Энергия и сила

По силе сигналов практические сигналы можно разделить на две категории: энергетические сигналы и мощные сигналы. [14]

Сигналы энергии: эти сигналы энергия равна конечное положительное значение, но их средние мощности равны 0;

Сигналы мощности: средняя мощность этих сигналов равна конечному положительному значению, но их энергия бесконечна .

Детерминированный и случайный

Детерминированные сигналы — это те, значения которых в любой момент предсказуемы и могут быть вычислены с помощью математического уравнения.

Случайные сигналы — это сигналы, которые принимают случайные значения в любой данный момент времени и должны моделироваться стохастически . [15

Частные сведения

Сигнал и событие

Событие (получение записки, наблюдение сигнальной ракеты, прием символа по телеграфу) является сигналом только в той системе отношений, в которой сообщение опознается значимым (например, в условиях боевых действий сигнальная ракета — событие, значимое только для того наблюдателя, которому оно адресовано). Очевидно, что сигнал, заданный аналитически, событием не является и не несет информацию, если функция сигнала и ее параметры известны наблюдателю.

В технике сигнал всегда является событием Другими словами, событие — изменение состояния любого компонента технической системы, опознаваемое логикой системы как значимое, является сигналом. Событие, неопознаваемое данной системой логических или технических отношений как значимое, сигналом не является.

Представление сигнала и спектр

Есть два способа представления сигнала в зависимости от области определения: временной и частотный. В первом случае сигнал представляется функцией времени <\displaystyle s(t)>характеризующей изменение его параметра.

Кроме привычного временного представления сигналов и функций при анализе и обработке данных широко используется описание сигналов функциями частоты. Действительно, любой сколь угодно сложный по своей форме сигнал можно представить в виде суммы более простых сигналов, и, в частности, в виде суммы простейших гармонических колебаний, совокупность которых называется частотным спектром сигнала.

Для перехода к частотному способу представления используется преобразование Фурье:

Функция называется спектральной функцией или спектральной плотностью. Поскольку спектральная функция является комплексной, то можно говорить о спектре амплитуд и спектре фаз .

Физический смысл спектральной функции: сигнал представляется в виде суммы бесконечного ряда гармонических составляющих (синусоид) с амплитудами , непрерывно заполняющими интервал частот от до , и начальными фазами .

Размерность спектральной функции есть размерность сигнала, умноженная на время.

В радиотехнике

В радиотехнике основным элементом кодирования является модуляция сигнала. При этом обычно рассматривается близкий к гармоническому сигнал вида s(t) = A sin(2πf·t + φ), где амплитуда A, частота f или фаза φ медленно (относительно скорости изменения синуса) изменяются в зависимости от передаваемой информации (амплитудная, частотная или фазовая модуляция, соответственно).

Стохастические модели сигнала, предполагают случайным или сам сигнал, или переносимую им информацию. Стохастическая модель сигнала часто формулируется как уравнение, связывающее сигнал с шумом, который в данном случае имитирует множество возможных информационных сообщений и называется формирующим шумом, в отличие от мешающего шума наблюдения.

Обобщением скалярной модели сигнала являются, например, векторные модели сигналов, представляющие собой упорядоченные наборы отдельных скалярных функций, с определенной взаимосвязью компонентов вектора друг с другом. На практике векторная модель соответствует, в частности, одновременному приему сигнала несколькими приемниками с последующей совместной обработкой. Еще одним расширением понятия сигнала является его обобщение на случай полей.

Примеры сигналов

Сигналы в природе могут быть преобразованы в электронные сигналы с помощью различных датчиков . Примеры включают:

• Движение . Движение объекта можно рассматривать как сигнал, и его можно контролировать с помощью различных датчиков для получения электрических сигналов. [16] Например, радар может подавать электромагнитный сигнал для отслеживания движения самолета. Сигнал движения является одномерным (время), а диапазон, как правило, трехмерным. Таким образом, позиция является 3-векторным сигналом; Положение и ориентация твердого тела — это 6-векторный сигнал. Сигналы ориентации можно генерировать с помощью гироскопа . [17]
• Звук . Поскольку звук — это вибрация среды (например, воздуха), звуковой сигнал связываетзначение давления с каждым значением времени и, возможно, с тремя пространственными координатами, указывающими направление движения. Звуковой сигнал преобразуется микрофоном в электрический сигнал, генерируясигнал напряжения как аналог звукового сигнала. Звуковые сигналы могут быть записаны в дискретный набор моментов времени; например, компакт-диски (CD) содержат дискретные сигналы, представляющие звук, записанные со скоростью 44 100 выборок в секунду ; поскольку компакт-диски записаны в стерео, каждая выборка содержит данные для левого и правого каналов, которые можно рассматривать как двухвекторный сигнал. Кодирование компакт-диска преобразуется в электрический сигнал путем считывания информации с помощью лазера , преобразовывая звуковой сигнал в оптический сигнал. [18]
• Изображения . Картинка или изображение состоит из яркости или цветового сигнала в зависимости от двухмерного местоположения. Внешний вид объекта представлен как излучаемая или отраженная электромагнитная волна, одна из форм электронного сигнала. Его можно преобразовать в сигналы напряжения или тока с помощью таких устройств, как устройство с зарядовой связью . 2D-изображение может иметь непрерывную пространственную область, как в традиционной фотографии или живописи; или изображение может быть дискретизировано в пространстве, как в цифровом изображении с растровой разверткой . Цветные изображения обычно представлены как комбинация изображений в трех основных цветах , так что сигнал имеет векторную оценку с размерностью три.
• Видео . Видеосигнал — это последовательность изображений. Точка в видео идентифицируется по ее двумерному положению и времени, в которое она возникает, поэтому видеосигнал имеет трехмерную область. Аналоговое видео имеет одно непрерывное измерение области (поперек линии развертки ) и два дискретных измерения (кадр и линию).
• Биологические мембранные потенциалы . Значение сигнала — это электрический потенциал («напряжение»). Домен установить сложнее. Некоторые клетки или органеллы имеют одинаковый мембранный потенциал; нейроны обычно имеют разные потенциалы в разных точках. Эти сигналы имеют очень низкую энергию, но их достаточно для работы нервной системы; их можно измерить в совокупности методами электрофизиологии .

Другими примерами сигналов являются выход термопары , которая передает информацию о температуре, и выход pH-метра, который передает информацию о кислотности.

Вау!! 😲 Ты еще не читал? Это зря!

• Связь
• Код
• Модуляция
• Аналого-цифровой преобразователь
• Отношение сигнал/шум
• Знак
• Информация
• Сообщение

В общем, мой друг ты одолел чтение этой статьи об сигнал. Работы в переди у тебя будет много. Смело пишикоментарии, развивайся и счастье окажется в ваших руках. Надеюсь, что теперь ты понял что такое сигнал, аналоговый сигнал, цифровой сигнал, характеристики сигнала и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории МЕТРОЛОГИЯ И ЭЛЕКТРОРАДИОИЗМЕРЕНИЯ

Урок 8.1 — Аналоговые и цифровые сигналы

Цифровая схемотехника – важнейшая дисциплина, которую изучают во всех высших и средних учебных заведениях, готовящих специалистов в электронике. Настоящий радиолюбитель тоже должен хорошо разбираться в этом вопросе. Но большинство книг и учебных пособий написаны очень сложным для понимания языком, и начинающему электронщику (возможно, школьнику) будет тяжело освоить новую информацию. Цикл новых обучающих материалов от Мастер Кит призван восполнить этот пробел: в наших статьях о сложных понятиях рассказывается самыми простыми словами.

8.1. Аналоговые и цифровые сигналы

Сначала надо разобраться, чем вообще аналоговая схемотехника отличается от цифровой. И главное отличие – в сигналах, с которыми работают эти схемы.
Все сигналы можно разделить на два основных вида: аналоговые и цифровые.

Аналоговые сигналы наиболее привычны для нас. Можно сказать, что весь окружающий природный мир вокруг нас – аналоговый. Наши зрение и слух, а также все остальные органы чувств воспринимают поступающую информацию в аналоговой форме, то есть непрерывно во времени. Передача звуковой информации – речь человека, звуки музыкальных инструментов, рёв животных, звуки природы и т.п. – также осуществляется в аналоговом виде.

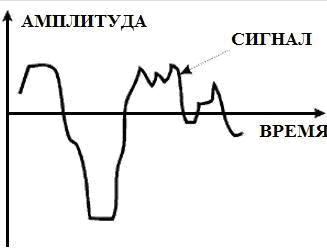

Чтобы ещё лучше понять этот вопрос, нарисуем аналоговый сигнал (рис.1.):

Рис.1. Аналоговый сигнал

Мы видим, что аналоговый сигнал непрерывен во времени и по амплитуде. Для любого момента времени можно определить точное значение амплитуды аналогового сигнала.

Давайте будет анализировать амплитуду сигнала не постоянно, а дискретно, через фиксированные промежутки времени. Например, раз в секунду, или чаще: десять раз в секунду. То, как часто мы будем это делать, называется частотой дискретизации: один раз в секунду – 1 Гц, тысячу раз в секунду – 1000 Гц или 1 кГц.

Для наглядности нарисуем графики аналогового (вверху) и цифрового (внизу) сигналов (рис.2.):

Рис.2. Аналоговый сигнал (вверху) и его цифровая копия (внизу)

Мы видим, что в каждый мгновенный промежуток времени можно узнать мгновенное цифровое значение амплитуды сигнала. Что происходит с сигналом (по какому закону он меняется, какова его амплитуда) между интервалами «проверки», мы не знаем, эта информация потеряна для нас. Чем реже мы проверяем уровень сигнала (чем ниже частота дискретизации), тем меньше имеем информации о сигнале. Разумеется, справедливо и обратное: чем выше частота дискретизации, тем лучше качество представления сигнала. В пределе, увеличивая частоту дискретизации до бесконечности, мы получаем практически тот же аналоговый сигнал.
Значит ли это, что аналоговый сигнал в любом случае качественнее цифрового? В теории, пожалуй, да. Но на практике современные аналого-цифровые преобразователи (АЦП) работают с такой высокой частотой дискретизации (до нескольких миллионов выборок в секунду), так качественно описывают аналоговый сигнал в цифровой форме, что органы чувств человека (глаза, уши) уже не могут почувствовать разницу между оригинальным сигналом и его цифровой моделью. Цифровой сигнал обладает очень существенным достоинством: его легче передавать по проводам или радиоволне, помехи не оказывают на такой сигнал существенного влияния. Поэтому вся современная мобильная связь, теле- и радиовещание — цифровая.

Нижний график на рис. 2 легко представить и в другом виде – как длинную последовательность пары цифр: время/амплитуда. А цифры – это как раз то, что нужно цифровым схемам. Правда, цифровые схемы предпочитают работать с цифрами в особом представлении, но об этом мы поговорим в следующем уроке.

Сейчас мы можем сделать важные выводы:

— цифровой сигнал дискретен, его можно определить только для отдельных моментов времени;
— чем выше частота дискретизации – тем лучше точность представления цифрового сигнала.

Какая разница между аналоговым и цифровым сигналом

На сегодняшний день существует два типа сигналов, которые используются в различных средствах связи: радио- и телевещание, интернет, звуковые коммуникации и др. В статье содержится объяснение и описание того, что такое аналоговый и цифровой сигналы, плюсы и минусы, их отличия, области применения. Дополнительно прилагаются наглядные иллюстрации.

Что такое аналоговый сигнал

Аналоговый сигнал – это любой непрерывный сигнал, для которого изменяющаяся во времени характеристика (переменная) является представлением некоторой другой изменяющейся во времени величины. Иначе говоря, это информация, которая непрерывно изменяется во времени.

В аналоговом звуковом сигнале мгновенное напряжение непрерывно поменяется в зависимости от давления звуковых волн. Он имеет отличия от цифрового сигнала, где перманентная величина представляет собой последовательность дискретных значений. Такая величина может принимать только одно из конечного числа значений.

Термин аналоговый сигнал обычно относится к электрическим сигналам. Тем не менее, механические, гидравлические, пневматические, человеческая речь, а также иные системы могут передавать или рассматриваться как аналоговые сигналы.

Примером аналогового сигнала может служить восприятие человеческим мозгом проезжающего автомобиля. В случае, если бы его положение менялось каждые 5 секунд, аварии было бы не избежать.

Аналоговый тип сигнала непосредственно подвергается воздействию электронных шумов и искажений. Они привносятся каналами связи и операциями обработки сигналов. Они запросто могут ухудшать отношение сигнал/шум (ОСШ). Напротив, цифровые сигналы обладают конечным разрешением. Преобразование аналогового сигнала в цифровую форму вносит в сигнал низкоуровневый шум квантования. В цифровой форме сигнал может быть обработан или передан без внесения значительного дополнительного шума или искажений. В аналоговых системах трудно обнаружить, когда случается такое ухудшение. Тем не менее в цифровых системах отклонения и ухудшения могут не только обнаружиться, но и исправляться.

Самым серьёзным минусом аналоговых сигналов по сравнению с цифровой передачей является то, что аналоговый тип сигнала всегда содержит шум. По мере того, как сигнал передается, обрабатывается или копируется, неизбежно наличие шума, который проникает в путь прохождения сигнала. Будет происходить накопление шума как потери при генерации сигнала, постепенно и необратимо ухудшая отношение сигнал/шум. Это будет до тех пор, пока в крайних случаях сигнал не будет перегружен. Шум может проявляться как «шипение» и интермодуляционные искажения в аудиосигналах или «снег» в видеосигналах. Потери при генерации сигнала необратимы, поскольку нет надежного способа отличить шум от сигнала, отчасти потому, что усиление сигнала для восстановления ослабленных частей сигнала также усиливает шум.

Шумы аналоговых сигналов можно минимизировать благодаря экранированию, надежному подключению и использованию кабелей определенных типов, как коаксиальная или витая пара.

Любой тип информации может передаваться аналоговым сигналом. Нередко такой сигнал является измеренным откликом на изменения физических явлений, таких как звук, свет, температура, давление или положение. Физическая переменная преобразуется в аналоговый сигнал через преобразователь. К примеру, звук, который падает на диафрагму микрофона, вызывает соответствующие колебания тока. Ток генерируется катушкой в электромагнитном микрофоне. Это также может быть напряжение, которое создаётся конденсаторным микрофоном. Напряжение или ток называются «аналогом» звука.

Что такое цифровой сигнал

Цифровой сигнал – это сигнал, используемый для передачи данных в виде последовательности дискретных (прерывных) значений. Иначе говоря, в любой момент времени он может принимать только одно из конечного числа значений. Это и является одним из отличий от аналогового типа сигнала.

Несложные цифровые сигналы представляют информацию в дискретных полосах аналоговых уровней. Любой уровень в пределах диапазона значений имеет одно и то же информационное состояние. В большинстве цифровых цепей такой сигнал может иметь два возможных значения: двоичное и логическое. Они представлены двумя группами: одна вблизи опорного значения (обычно называется нулевыми вольтами). Другая вблизи напряжения питания.

Они соответствуют двум значениям ноль и один логического домена. Исходя из этого, в любой момент времени двоичный сигнал является одной двоичную цифру (бит). Из-за этой дискретизации относительно небольшие изменения уровней аналогового сигнала могут оставить дискретную огибающую. В результате схема игнорирует измерения состояния сигнала. Итого цифровые сигналы имеют устойчивость к помехам. Электронный шум, если он не слишком велик, не повлияет на цифровые схемы, тогда как шум всегда в значительной степени ухудшает качество аналоговых сигналов.

Иногда используются цифровые сигналы, которые обладают двумя состояниями (режимами работы). Они имеют название двухзначная логика. Сигналы, которые же могут принимать три возможных состояния, называются трехзначной логикой.

Применение в различных областях

Цифровая обработка

В этой области – это физический сигнал, который претерпевает процесс дискретизации и квантизации (последовательность дискретных значений). Он также является абстракций, дискретной (прерывной) по времени и амплитуде. Его значение существует только через регулярные интервалы времени, поскольку только значения соответствующего физического сигнала в эти моменты дискретизации имеют значение для дальнейшей цифровой обработки.

Такой сигнал представляет собой последовательность кодов, взятых из конечного набора значений. Он может быть сохранен, обработан или передан физически в виде сигнала импульсной кодовой модуляции (ИКМ).

Цифровая связь

В цифровой связи он также является физическим сигналом непрерывного времени, чередующийся между дискретным числом сигналов, которые являются потоком битов. Форма сигнала зависит от схемы передачи. Он может быть схемой линейного кодирования, обеспечивающей передачу в основной полосе частот.

Также может быть представлена в виде схема цифровой модуляции, позволяющая передачу в полосе пропускания по длинным проводам или в ограниченной полосе радиочастот. Такая синусоида с модулированной несущей рассматривается как поток битов, который потом преобразуется в аналоговый сигнал в электронике и компьютерных сетях.

В чем разница между аналоговым и цифровым сигналом

Аналоговый сигнал представляет собой непрерывную волну, которая постоянно меняется в течение определенного периода времени. Цифровой сигнал является также непрерывной волной, но которая несет информацию в двоичном формате и имеет дискретные значения.

Аналоговый сигнал всегда изображается в виде непрерывной синусоиды, тогда как цифровой сигнал представлен прямоугольными волнами.

Затрагивая специфику аналогового сигнала, описывается поведение волны в отношении амплитуды, периода или частоты и фазы волны. С другой стороны, затрагивая дискретные сигналы, описывается поведение волны в отношении скорости передачи битов и их интервалов.

Помимо этого, есть ещё ряд существенных отличий аналогового сигнала от цифрового:

• Диапазон аналогового сигнала строго не фиксирован. Диапазон цифрового сигнала конечен и может быть 0 или 1.
• Аналоговый сигнал более склонен к искажениям, реагируя на шум, но цифровой – обладает устойчивостью к помехам как ответ на шум, поэтому цифровой редко сталкивается с какими-либо искажениями.
• Самым показательным примером аналогового сигнала может быть человеческий голос, а лучшим примером цифрового сигнала – передача данных в компьютер.

Аналоговое телевещание постепенно уходит в прошлое, поэтому сейчас телевизоры на 32 дюйма постепенно переходят на цифровое ТВ. Это же и касается телевизоров на 55 дюймов.

Связь и вещание цифрового типа являются практически абсолютно защищенными от шумов и от различных воздействий, которые есть у аналогового варианта. Суть в том, что используя цифровой тип, аналоговый сигнал, например, с микрофона на передающей станции автоматически преобразуется в код цифр, распространяя поток цифр и чисел. Звуку с определённой частотой и громкостью добавляется код радиоимпульсов. Частота и длительность импульсов задаётся заранее. Она одинакова как у передатчика, так и у приёмника. Импульса эквивалентен значению «1», а его отсутствие эквивалентно нулю.

Следовательно, этот тип связи и называется цифровой. К примеру, наружная цифровая антенна для телевизора DA32 используется только для цифровых стандартов HDTV. Более того, чтобы не приобретать дорогое устройство, существует несколько способов того, как сделать антенну для цифрового ТВ своими руками.

Аналого-цифровой преобразователь – это устройство, которое задействовано в процессе преобразования аналогового сигнала в код из цифр. Аппарат, установленный в приемнике, который конвертирует код в аналоговый сигнал, – цифро-аналоговый преобразователь.

Сегодня мир постепенно отказывается от аналогового вещания, переходя на цифровое, которое является более качественным и имеет гораздо больше удобств и преимуществ.

Понятие о сигналах

Аналоговые электрические сигналы — сигналы, изменяющиеся во времени непрерывно и способные принимать любое значение в некотором диапазоне напряжений, тока, частоты или иных характеристик (метрик). Аналоговая природа естественна для многих физических процессов и сигналов — звука, перемещения, изменения температуры и т.п. Поэтому метрики данных физических процессов/сигналов удобно (и естественно) переводить в аналоговые электрические сигналы с целью дальнейшей их преобразования электронными схемами. Например, температура 25.256 градусов Цельсия может быть закодирована как напряжение 2.5256 В. Самыми большими проблемами использования аналоговых сигналов являются:
— их чувствительность к помехам, приводящая к искажению значений (например, в вышеприведенном примере помеха 0.1В приведет к ошибке температуры на 1 градус Цельсия);
— высокие погрешности обработки каскадами электронных схем (усиления, интегрирования и т.п.), связанные с сложностью/невозможностью изготовления электронных компонентов (резисторов, конденсаторов, транзисторов. микросхем) с параметрами (сопротивления, емкости, коэффициентами передачи и т.п.) высокой и сверхвысокой точности (до тысячных процента) и стабильности в диапазоне температур, давлений и т.д.

Дискретные электрические сигналы — сигналы, для которых допускаются лишь значения из заранее определенного ограниченного множества. Значения указываются с допустимой погрешностью. Например, дискретный электрический сигнал имеет три допустимых значения напряжений: 0В, 5В и 10В, с допуском ±1В. Дискретными могут быть физические процессы и сигналы. Например, состояние управляющей клавиши (вкл/выкл — 2 значения) или датчика установленной передачи в коробке передач автомобиля (количество дискретных значений равно числу передач) или импульсы в детекторе элементарных частиц (есть/нет). Использование дискретных сигналов имеет важное преимущество — допустимость установки значения с некоторой значительной погрешностью, что резко повышает помехоустойчивость и снижает требования к точности параметров электронных каскадов.

Цифровые электрические сигналы — так обычно называют те дискретные сигналы, которые имеют только два допустимых состояния. Данные состояния (например, уровни напряжения 0В и 5В) кодируют две цифры — «0» и «1». Данные цифры эквивалентны допустимым значениям разрядов двоичного представления чисел (двоичный разряд -binary digits или bit), а также допустимым значениям переменных в алгебре логики (булевой алгебре) — «Истина» (TRUE или «1») и «Ложь» (FALSE или «0»), что позволяет кодировать эти числа в виде цифровых электрических сигналов. С помощью простейших транзисторных каскадов, работающих в самом простом — ключевом режиме (включен/выключен), можно реализовать основные функции алгебры логики (логические (булевы) функции) и, их (логических функций) посредством, основные математические функции (сложение, вычитание, умножение, деление) для чисел в двоичном представлении. Существуют различные варианты схем хранения (памяти) для двухуровневых (цифровых) значений. Двухуровневый цифровой сигнал легко передавать на значительные расстояния при значительных помехах (например, «1» — напряжение = 10±5В, «0» — напряжение = 1.5±1.5В), причем не только по электрическим проводам, но и по каналам других типов, например по оптоволоконному кабелю («свет» включен/выключен).

Различают элементы с различными спо¬собами электрического кодирования двоичной информации;
• потенциальные,
• импульсные,
• импульсно-потенциальные.
При потенциальном способе кодирования при положитель¬ной логике за единицу («1») принимается высокий потенциал, за нуль («О») — низкий потенциал. Сигнал сохраняется неизмен¬ным на время не менее одного периода следования сигналов синхронизации (рис. 1, а).
При импульсном кодировании двоичной информации чаще всего «1» соответствует импульс, синфазный с сигналом син¬хронизации, а «О» — отсутствие импульса; значение сигнала в паузе между сигналами синхронизации не рассматривается (рис. 1, б).
Одной из разновидностей импульсного способа является ди¬намическое кодирование сигналов, когда единице соответствует последовательность импульсов между двумя импульсами син¬хронизации, а их отсутствие соответствует нулю (рис. 1, в).

Рис. 1. Способы представления двоичной информации, при потенциальном а), при импульсном б) и при импульсно-потенциальном в) способах кодирования

Все эти свойства позволили положить цифровые сигналы в основу современных вычислительных устройств, в частности, микропроцессоров, и в основу систем хранения и передачи данных.

ЛОГИЧЕСКИЕ СОСТОЯНИЯ

Для кодирования значений логических переменных или двоичных разрядов (битов) обычно используется напряжение. Ток, частота и другие характеристики сигнала тоже применяются, но только в специальных случаях — в основном при передаче данных или как удобный вариант сопряжения электрических каскадов.
Допустимые уровни напряжения соответственно их значениям условно называют ВЫСОКИМ (HIGH) и НИЗКИМ (LOW). Как говорилось выше, уровень соответствует не одному, а диапазону значений напряжений: например, 2,5.5В — ВЫСОКИЙ уровень, 0.1 В — НИЗКИЙ уровень, но для удобства указывают только «номинальный» (обычно крайний по значению) уровень, например, 5В и 0В. Следует понимать, что НИЗКИМ уровнем понимают именно низкое значение напряжения, а не полное отсутствие сигнала, так как такой вариант может возникнуть при обрыве на линии.
Двум указанным уровням напряжения можно сопоставить пару логических значений (логических состояний, двоичных цифр).
Если ВЫСОКИЙ уровень напряжения цифрового сигнала соответствует значению «1» или «ИСТИНА», а НИЗКИЙ уровень напряжения соответствует значению «0» или «ЛОЖЬ», то такой способ кодирования логической переменной называется ПОЗИТИВНОЙ (ПОЛОЖИТЕЛЬНОЙ) ЛОГИКОЙ.
ЕСЛИ ВЫСОКИЙ уровень напряжения цифрового сигнала соответствует значению «0» или «ЛОЖЬ», а НИЗКИЙ уровень напряжения соответствует значению «1» или «ИСТИНА», то такой способ кодирования логической переменной называется НЕГАТИВНОЙ (ОТРИЦАТЕЛЬНОЙ) ЛОГИКОЙ.
Тип логики (ПОЗИТИВНАЯ или НЕГАТИВНАЯ) является не только характеристикой собственно цифрового сигнала, но также и характеристикой цифрового элемента (блока, схемы), который обрабатывает данный сигнал исходя именно из такого способа его кодирования. Например, элемент популярной логической микросхемы SN7408 в документации полностью именуется «двухвходовой элемент «И» с позитивным кодированием сигналов». Если же использовать негативное кодирование, то функция данного элемента изменится на «ИЛИ».
Современная элементная база и схемотехника в целом ориентирована на позитивную (положительную) логику. Однако в некоторых случаях негативная (отрицательныя) логика может оказаться более удобным способом кодирования цифровых или логических значений. Например, схема определения нажатия кнопки на клавиатуре часто построена таким образом, что ВЫСОКИЙ уровень вырабатывается, если кнопка не нажата, и НИЗКИЙ — при нажатии кнопки. То есть, если кодировать факт нажатия кнопки как «ИСТИНА» и при этом вырабатывается НИЗКИЙ уровень сигнала, то получаем негативное (отрицательное) кодирование. Часто удобство негативной логики для сигналов цифровых элементов определяется особенностями внутренней схемотехники этих элементов.
Чтобы не путаться с тем, какие элементы в схеме используют позитивное кодирование, а какие негативное, принято соглашение всеми элементами в схеме используется один тип кодирования сигналов (например, позитивное), а если на входе или выходе какого-нибудь элемента должен формироваться сигнал с негативным кодированием, то он преобразуется из/в позитивный путем инвертирования. Такие инвертированные сигналы обозначаются на схемах чертой над названием сигнала (знак булевой операции «отрицание»), а вход или выход элемента, на котором выполняется инверсия сигнала (зачастую это мнимое инвертирование — схема использует внутри себя непосредственно негативно закодированный сигнал), обозначается кружочком.

Примечания:
1) В силу большей естественной воспринимаемости (принцип «большему соответствует большее») и распространенности положительной логики на схемотехническом сленге часто называют ВЫСОКИЙ уровень напряжения — «1», а НИЗКИЙ уровень напряжения — «0». Таким образом, в случае использования отрицательной логики может возникнуть путаница: говоря о «единице на сигнальной линии», подразумевают ВЫСОКИЙ уровень напряжения, который на самом деле соответствует логическому значению «0».
2) Термины «позитивная» логика и «положительная» логика, а также «негативная» и «отрицательная» логика эквивалентны и в различных комбинациях встречаются в литературе. Первоисточник — английские слова «positive» и «negative». Так же встречается вариант «прямая»-«инверсная» логика (подразумевается. что сигнал с негативной логикой («инверсный») может быть получен путем инверсии сигнала с позитивной логикой («прямого»).

ПАРАМЕТРЫ ЦИФРОВЫХ СИГНАЛОВ

Параметрами реальных цифровых сигналов, наиболее важными для схемотехнического проектирования, являются:
— Диапазон напряжений для логических «0» и «1», для выходов логических элементов/схем и для входов цифровых элементов/схем;
— Нагрузочная способность (коэффициент разветвления по выходу) выходов цифровой схемы — fanout;
— Длительность переключения состояния — время измерения состояния сигнала с НИЗКОГО уровня на ВЫСОКИЙ и наоборот (перехода из логического «0» в «1» и наоборот) — transition time;
— Временная задержка цифрового сигнала при «прохождении» через логический элемент/схему — propagation delay.

Диапазоны напряжений для логических «0» и «1».

Так как именно напряжение используется для кодирования значений «0» и «1», то диапазон напряжений для логических «0» и «1» являются основным параметром цифровых схем. При этом каждому из логических уровней «0» и «1» соответствуют не фиксированные значения напряжения, например, 0В или 5В, а некоторый диапазон напряжений. Например, для микросхем семейства ТТЛ логическому «0» будет соответствовать напряжение, попадающее в диапазон от 0В до +0.8В, а логической «1» будет соответствовать напряжение в диапазоне от +2В до +5В. Кодирование логических уровней диапазонами сделано потому что:
1) Позволяет использовать цифровые элементы/схемы с достаточно значительными, допусками параметров входных и выходных каскадов, что сильно удешевляет их производство.
2) Допускает колебание параметров элементов/схем и соответствующих цифровых сигналов за счет изменения температур, электрической нагрузки и напряжения питания схем и т.п.
3) Позволяет игнорировать влияние шумов — паразитных напряжений, которые добавляются/вычитаются из рабочего напряжения при «прохождении» его через схему. Шумы возникают за счет емкостных и индуктивных связей между сигналами в схеме, помех приходящих по подключенным внешним цепям и цепям питания, за счет электромагнитных наводок.
Диапазоны напряжений цифровых сигналов, генерируемые выходами цифровых схем и воспринимаемые входами схем, делают разными. Диапазон, воспринимаемый входами более широкий по сравнению с диапазоном выходных сигналов, и диапазон выходов целиком перекрывается диапазоном входов, оставляя запас по границе минимального и максимального напряжений. Это гарантирует, что выходной сигнал вырабатываемый одной цифровой схемой и подаваемый на вход другой будет правильно восприниматься даже в условиях помех. Например, выход вырабатывает ВЫСОКИЙ уровень в диапазоне 4.5В — 5В, а вход будет воспринимать ВЫСОКИЙ уровень в диапазоне 3.5В-5.5В. Поэтому, если к выходному напряжению ВЫСОКОГО уровня равному 4.5В добавится помеха 1В, то суммарное напряжение будет 5.5В и будет воспринято входом верно — как ВЫСОКИЙ уровень.
Между диапазонами ВЫСОКОГО уровня и НИЗКОГО уровня располагается так называемая «мертвая зона». В пределах мертвой зоны производитель не гарантирует корректное восприятие уровня сигнала. Около середины мертвой зоны (но не точно) располагается пороговый уровень Шх.п (Vin.t, threshold voltage), ниже которого уровень сигнала на входе воспринимается как НИЗКИЙ, а выше — как ВЫСОКИЙ. Номинальное значение Цп определяется документацией на электронный компонент (микросхему), но реальное значение может смещаться в рамках мертвой зоны в зависимости от особенностей конкретного образца (микросхемы), от температуры, от старения компонента, от напряжения питания и других параметров.
Итого: среди основных параметров цифровых схем должны быть заданы следующие напряжения цифровых сигналов:
— Для цифровых входов:
— ивх.О.мин. (VIL.min) — минимальное напряжение, воспринимаемое как «0»;
— Uвх.0.макс.(VIL.max) — максимальное напряжение, воспринимаемое как «0»;
— ивхЛ.мин.(Ущ.тт) — минимальное напряжение, воспринимаемое как «1»;
— ивхЛ.макс.(Ущ.тах) — максимальное напряжение, воспринимаемое как «1»;
— ивх.п (VIT) — напряжение переключения (threshold voltage), значения выше которого воспринимаются как «1», а ниже — как «0».
— Для цифровых выходов:
— ивых.0 (VoL.typ) — типовое напряжение, которое устанавливается при выводе «0»;
— ивых.О.мин.(Усх.тт) — минимальное напряжение, которое может быть установлено при выводе «0»;
— ивых.0.макс.(\^Л.тах) — максимальное напряжение, которое может быть установлено при выводе «0»;
— ивыхЛ(УоШур) — типовое напряжение, которое устанавливается при выводе «1»;
— ивыхЛ.мин.(УОН.тт) — минимальное напряжение, которое может быть установлено при выводе «1»;
— ивых.1.макс. (VOH.max) — максимальное напряжение, которое может быть установлено при выводе «1».
Указанные напряжения зависят от схемотехники и параметров выходных и входных электрических каскадов цифровых схем.

Еще одна особенность/проблема — это использование цифровых микросхем с различными напряжениями питания. Дело в том, что при изменении напряжения питания микросхем, изменяются и уровни напряжения высокого и низкого уровня (см. рисунок ниже). На нынешний момент в цифровой технике наиболее распространенными являются напряжения питания 5В, 3.3В, 2.5В, 1.8В. Необходимость снижения напряжения питания вызвана многими причинами, основными из которых являются снижение потребляемой и выделяемой мощности, повышение быстродействия схем, уменьшение физических размеров транзисторов на кристалле интегральных микросхем.

Рис. 2. Уровни напряжения цифровых сигналов для микросхем с различным напряжением питания

Видно, что уровни схем с различным питанием не совместимы между собой. При этом их часто приходится использовать совместно в одной схеме. Например, электропитание микропроцессора может быть 5В, а питание подключенных к нему микросхем — 3.3В. И аналогов с иным питанием не производится! В таком случае добавляют специальные каскады/микросхемы преобразования уровней напряжения цифровых сигналов. Иногда эти каскады встроены в микропроцессоры. Иногда удается добиться частичной совместимости уровней, например, микросхема с питанием 3.3В допускает подключение к ней входных сигналов с напряжением до 5В с корректным распознаванием ВЫСОКОГО и НИЗКОГО уровней. Обратного подключения может не допускаться, например выходов «3.3В» ко входам «5В».
Нужно отметить, что так как любое совместное использование схем с различными уровнями напряжений это потенциальный источник ошибок и часто причина усложнения схемы, то, без особой необходимости, стараются не делать смешанных схем.

Нагрузочная способность (коэффициент разветвления по выходу)

Нагрузочная способность выхода цифровой схемы показывает, какое количество входов цифровых схем может быть подключено к данному выходу без перегрузки выходных каскадов и без искажения уровней цифрового сигнала для входов. Нагрузочная способность зависит и устанавливается для пары типов «выход-вход». Например, для выхода типа X устанавливается количество подключаемых входов типа У и количество подключаемых входов типа Z и т.п. Нагрузочная способность может различаться для уровней ВЫСОКИЙ и НИЗКИЙ, но обычно указывается только одно — меньшее значение.
Типовая нагрузочная способность — 20 входов того же типа, что и выход. Если к выходу одного типа подключены входы другого типа, то соотношение изменяется.
Ниже перечислены отрицательные последствия перегрузки выходов:
— Выходное напряжение НИЗКОГО уровня может превысить Ивх.О.макс. и НИЗКИЙ уровень будет определен как ВЫСОКИЙ;
— Выходное напряжение ВЫСОКОГО уровня может быть ниже ИвхЛ.мин. и ВЫСОКИЙ уровень будет определен как НИЗКИЙ;
— Время изменения уровня с НИЗКОГО на ВЫСОКИЙ и обратно превышает значение, допустимое спецификацией данной схемы;
— Задержка распространения сигнала через схему превышает значение, допустимое спецификацией данной схемы;
— Перегрев элементов схемы из-за повышенного тепловыделения, возникающего из-за перегрузки. В результате может возникнуть изменение параметров схемы (уровней напряжения, нагрузочных способностей, параметров быстродействия) или физическая порча перегретых элементов.

Длительность переключения состояния

В идеальном случае ВСЕ выходы цифровой схемы или ее элемента изменяют свое состояние мгновенно и одновременно. Однако реальные выходы не могут моментально переключиться с ВЫСОКОГО на НИЗКИЙ уровень и наоборот: необходимо время на перезаряд паразитных емкостей элементов цифровой схемы или емкостей и индуктивностей проводников на плате. В итоге на рисунке идеальный сигнал (a) приобретает реальную форму (с). Условное изображение на временных диаграммах «постепенного перехода» выхода цифровой схемы из состояния в состояние показано на (b).
Время перехода с НИЗКОГО уровня в ВЫСОКИЙ (Tr) называют «длительностью положительного фронта», иногда просто «длительность фронта», или rise time. Время перехода с ВЫСОКОГО уровня в НИЗКИЙ (Tf) называют «длительностью отрицательного фронта», или «длительностью спада», или fall time. Эти времена обычно близкие по значению, но немного различаются у выходов цифровых схем. Для различных типов выходов (ТТЛ, КМОП и других) эти времена могут различаться в разы. Длительности переходов возрастают при подключении большего числа входов к выходу. Это объясняется, в основном, ростом значения емкости, подключенной к выходу за счет входных емкостей входов. Для наиболее распространенных на сегодня типа КМОП длительности переходов находятся в пределах 5-10 ns для типового числа подключенных входов. Для быстродействующих каскадов «внутри» СБИС процессоров, памяти и т.п. это время уменьшается до десятых — сотых наносекунды.

Рис. 3. Идеальное (а) и реальное (b, с) переключение цифровых выходов

Задержка перехода является отрицательным фактором функционирования цифровых схем и, наряду с задержкой распространения сигнала, значительно усложняет их разработку. Основные причины этого:
— нахождение выхода в неопределенном состоянии приводит к возможности некорректного срабатывания входа, причем многократного;
— рассинхронизация в работе элелементов/частей цифровых схем;
— повышенное энергопотребление во время нахождения в неопределенном состоянии.

Задержка распространения сигналов.

Задержкой распространения сигнала через элемент (propagation delay, tp) называют время между фронтом (перепадом) цифрового сигнала на входе элемента и вызванным им (входным фронтом) перепадом сигнала на выходе элемента. Задержка распространения вызвана временем срабатывания транзисторных ключей внутри элемента. Она будет больше, чем больше количество таких ключей по пути распространения сигнала внутри элемента, т.е. количество последовательных каскадов. Задержка распространения может быть разной для перепада на выходе с НИЗКОГО на ВЫСОКИЙ уровень (tpLH) и для перепада с ВЫСОКОГО в НИЗКИЙ уровень (tpHL).
