Реле контроля уровня NJYW1—NL1
Реле контроля уровня воды служит для решения целого спектра задач, связанных с поддержанием требуемого уровня жидкости в резервуарах. Это если в общем, и очень коротко. Начну с задач и сразу буду приводить пример или описание – как это сделать практически.
1. Накопительная емкость должна быть всегда с водой. Такая задача возникает практически у каждого дачника. И наверняка знакома всем владельцем загородной недвижимости. В чем плюсы «открытой» системы водоснабжения: в первую очередь это надежность и простота, ну и конечно, ЦЕНА вопроса. Для примера, накопительная емкость с мембраной для поддержания давления на 200 литров можно найти за 20 тысяч, если вы захотите держать про запас тонну – готовьте больше ста тысяч рублей. Все становится проще с обычной бочкой или пластмассовой тысячелитровой емкостью. Можно даже найти на две тонны, но это уже перебор. Осталось только подключить насос через РЕЛЕ КОНТРОЛЯ УРОВНЯ, и вода в емкости будет автоматически поддерживаться в заданных пределах. Алгоритм прост – емкость пустая (только ввод в эксплуатацию) – включается насос. Как только Вода достигнет контакта у верхнего уровня, происходит отключение подачи воды до тех пор, пока её не израсходуют, и уровень не опустится ниже контрольного значения. Далее все по кругу и вода в емкости никогда не закончится.
Рис.1. Реле контроля уровня жидкости. Схема подключения.
2. В подвале, или в приямке скапливаются грунтовые воды. Необходимо оперативно её откачивать, не допуская затопления. Если у вас на даче есть ведро с привязанной веревкой, значит и с этой задачей вы знакомы не понаслышке. Все становится проще с РЕЛЕ КОНТОРОЛЯ УРОВНЯ. Достаточно установить любой дренажный насос и подключить его по схеме, как указанно на следующем рисунке. Отличия небольшие, но есть.
Рис.2. Реле контроля уровня NJYW1-NL1 схема подключения для откачивания. Датчики уровня, опущенные в приямок, представляют из себя обычные медные провода, со снятой в конце изоляцией. Алгоритм работы- приямок пуст, значит насос отключен. Вода прибывает и достигла верхнего уровня – происходит включение откачивающего насоса. Вода кончилась (опустилась ниже заданной отметки) – насос перешел в режим ожидания. В чем принципиальная разница, от простого использования насоса, например с ПОПЛАВКОВЫМ отключением? Отличий два. Во первых, насос с поплавком отключается при наклоне этого самого поплавка. В этом случае воды в приямке останется еще с полметра. Ну и второе – с поплавком приямок необходимо делать БОЛЬШИМ, что бы поплавок мог опускаться в любую сторону, ни за что не цепляясь. Это не всегда удобно. Насос, стоящий ПОСЕРЕДИНЕ приямка – не самое эстетичное решение. С применением реле контроля уровня, насос можно установить хоть в полностью закрытый приямок. Это вполне удобно –на полу решетка, а под ней насос.
3. В колодце установлен насос, но воды в колодце бывает недостаточно. Необходимо защитить насос от «сухого хода». Эту задачу можно рассматривать как вариацию от задачи № 2. Это для нас есть разница – приямок или колодец, а воде и насосу это без разницы. Схема подключения насоса изображена на Рис.2. Если вода есть – насос можно включить, если её нет, то насос подключить не получится. Автоматика не позволит.
Задач можно поставить много, но все они уже являются производными от ранее рассмотренных. Например, система автополива в теплице, наполнить летний душ, поддерживать постоянный уровень в бассейне или фонтане. К самому РЕЛЕ КОНТРОЛЯ УРОВНЯ насос лучше подключать через промежуточный контактор. Это сбережет оборудование, так как сами контакты в реле рассчитаны на небольшие токи, до 5А.
Если вместо насоса подключить световой или звуковой индикатор – то получатся схемы оповещения о подтоплении подвала, или о пересыхании колодца . Например, вы не собираетесь устанавливать насос в подвал, но если вы выведете сигнализацию «ПРИЯМОК ПОЛНЫЙ» в виде светящегося светодиода, установленный где ни будь в коридоре, или в любом удобном месте – оперативно получите информацию и вперед, с ведром и веревкой…
Всем успехов, если есть вопросы – звоните 8(916)706-27-71
— пишите planerist916@yandex.ru
Реле контроля уровня есть в наличии на складе в Москве, есть возможность отправить в регионы почтой.
Стоимость (в наше не самое спокойное время) меняется, но вполне приемлемая.
Технические особенности:
• Длинна проводов до датчиков – до одного километра. Почти все остальные реле не могут преодолеть сто метров. Этому есть объяснение- в основном на рынке представлены АНАЛОГОВЫЕ , морально устаревшие схемы реле. В NJYW1-NL1 используется цифровая логика. Кроме высокой точности и помехоустойчивости это позволяет и значительно снизить электропотребление. Всего 5 Вт. (меньше лампочки в десять раз)
• Отсутствие подстроечных элементов также связано с «УМНОСТЬЮ» реле. Наличие «настройки чувствительности» прямо указывает на устаревшее устройство. Современный аппарат все определяет сам и не требует вмешательства человека.
• Питание. Особое внимание следует обратить на правильность подключения. К Клеммам 1 и 3 подключается 220 вольт, а к 1 и 2 – можно подключить 110вольт. Второй вариант практически не используется, но он есть, и главное не перепутать – не подключить питание на 1 и 2 двести двадцать.
• Отсутствие напряжения на датчиках. Напряжение на них вообще то есть, но оно настолько мало, что почувствовать его не получится. Ни руками, ни даже – языком. Водой можно смело пользоваться, в бассейне с установленными датчиками – купаться. Все это абсолютно безопасно.
Как работает это реле в готовом щитке управления насосом – можно посмотреть в этом ролике.
Проходной выключатель, схема подключения.
Проходной выключатель позволяет управлять работой светильника с двух точек. Такая необходимость может возникнуть при организации освещения на лестничных площадках, в длинных коридорах или просто, вспомните, как удобно было в гостинице – свет включить можно в коридоре, а погасить все уже лежа в кровати.
Если количество точек управления больше двух – можно поискать описание в сети. Я уже сделал запрос – вот рекомендации «Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели — это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.
Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.»
После подобных рекомендаций начинаешь искать телефон знакомого электрика, что бы он все сделал сам. На самом деле схемотехника давно шагнула дальше и можно обойтись своими силами.
Управление светильником из любого количества точек управления легко реализовать своими силами использовав импульсное реле. Как это работает – можно посмотреть на видео.
В качестве пояснения;
• Все кнопки включены параллельно и можно просто протянуть двухжильный провод по линии и кнопки подключать в нужных местах.
• Реле переключается почти бесшумно, его можно устанавливать любом щитке.
• Схема подключения реле намного проще, чем если использовать проходные выключатели. И намного проще в случае управления светом с ТРЕХ и более мест.
Подключение насоса
Систем водоснабжения много, и они сильно отличаются друг от друга. В данной статье попробуем подробно рассмотреть самую простую и доступную систему водоснабжения частного дома. В качестве исходных данных возьмем: есть дом в деревне, выкопан колодец или пробурена скважина и необходимо обеспечить наличие воды в кране! И, самое главное, — минимизировать расходы и по возможности все сделать своими руками. На самом деле организовать частное водоснабжение можно совсем просто – два ведра и вперед, но это не наш метод. Хочется, что бы вода лилась, но при этом НИЧЕГО самому не делать.
Что есть на любом садоводческом рынке – автономные, полностью готовые станции водоснабжения. Они поддерживают почти постоянное давление в системе и пользуются вполне заслуженной популярностью. Но… — есть несколько к ним претензий. Самая большая их проблема заключена в маленькой накопительной емкости. Обычно это бак, вмещающий до 50 литров воды. Это не просто мало, это в первую очередь убийственно плохо для работы насоса. При работе такой системы водоснабжения насос будет часто включаться на непродолжительное время. На пользу такой режим работы никому не пойдет. Исправить ситуацию можно, просто увеличив емкость гидроаккумулятора! Цена вопроса – просто деньги, но не самые малые. Если вы хотите иметь запас одну тонну воды – придется раскошелиться на одну тысячу американских нерублей.
Есть еще насосы с поплавковыми выключателями, но это больше относится к поливу, поэтому эту тему просто пропускаем и переходим к основной теме:
Система водоснабжения частного дома с большой накопительной емкостью открытого типа. Что это значит? На любом рынке можно задешево приобрести пластиковый бак с размером метр на метр и еще раз на метр – итого тонна воды. Осталось приспособить её не просто для хранения воды, налитой вручную, а для автоматического поддержания этой емкости ПОЛНОЙ!
Данная задача долго обсуждается, но быстро решается. Берется блок управления насосом
и подключается по схеме, идущей в комплекте. Питание блока – 220 вольт к клеммам 1 и 2, насос запитывается от клемм с надписью НАСОС (через контактор есть возможность подсоединить и трехфазный насос), и остается еще три свободных места для подключения трех проводников. Первый – «верхний» — это датчик верхнего уровня. Определитесь, до кого уровня должна подниматься вода и закрепите на нем оголенный проводник. От клеммы «нижний» — аналогично, определите, до которого уровня можно расходовать воду в баке и закрепите нижний датчик. Третий, последний проводник – это контрольный, он закрепляется на самом дне бака, а в случае если накопительная емкость металлическая – контрольный провод подключается к баку.
Алгоритм работы блока.
Включили питание, насос включился, вода заполняет накопительную емкость. Как только уровень воды достигнет верхнего датчика – насос отключается. При использовании воды её уровень понижается, и как только нижний датчик перестанет смачиваться водой – произойдет очередное включение насоса и цикл повторяется.
Блок выполнен в герметичном боксе и его можно установить в любом удобном для вас месте. Единственное ограничение – длинна проводов к датчикам. Она не должна превышать одного километра! Весь монтаж занимает пол часа времени и полторы тысячи рублей за сам блок. Как это все работает —
АВР для генератора
Подключение бензогенератора своими руками – иногда это необходимо сделать, и существует множество способов выполнить эту работу. Самый простой способ – сделать все ЧУЖИМИ руками, заплатив при этом свои деньги – это не наш путь!
Итак: есть дача, на которой электричество иногда пропадает, и есть ПРОСТЕНЬКИЙ бензогенератор – без электропуска и прочей автоматики.
Задача: как быстро подключить генератор к схеме электроснабжения дома и при восстановлении подачи электроснабжения – как избежать проблем встречных включений и сразу запитывать дом от линии.
Решение: Берем моноблочный АВР NZ7 (производства Чинт) необходимого номинала, например 63А, но можно и больше. На первый ввод подключаем питание от сети, на второй ввод подключаем выход от вашего бензогенератора, и на выход подключаем нагрузку – дачу.
Как это работает: Есть напряжение в сети – все подключено к ней. Если напруга пропала – все выключилось — то вы идете в подсобку и запускаете генератор. ВСЕ. Дальше все само…
Как пример – собрал и проверил на макете.
Вопрос глушения генератора- когда питание восстановится его можно отключить автоматически – надо просто на основной ввод добавить проводок, идущий к контактору, размыкающему цепь «ПУСК-СТОП» или к звуковому сигналу – обычному РЕВУНУ – мол все в порядке, свет есть!
Есть необходимость в подобном оборудовании? (примерно 11 тыс. руб. для номиналов до 150Ампер) — пишите planerist916@yandex.ru
Понижающий трансформатор
то это такое? – понятно всем. Пришло на первичную обмотку 220 вольт, он погудел и вышло , например, 24 вольта. Но возникает вопрос – а зачем использовать такой тяжелый девайс, когда в любом магазине продаются современные блоки питания с теми же параметрами – 220/24, только гораздо более компактные! Разница, тем не менее, не только в размерах.
- Гальваническая развязка. Понижающий трансформатор (с раздельными обмотками) гарантированно не представляет опасности для жизни. Обмотки надежно изолированы друг от друга и высокий потенциал не способен преодолеть такой барьер. Схемы с импульсными преобразователями иногда не имеют такой развязки и, несмотря на низкое напряжение на выходных клеммах – потенциал на них может оказаться ОПАСНЫМ.
- Способность выдержать максимальные нагрузки. Трансформатор способен выдержать даже короткое замыкание в нагрузке. Он просто начнет греться, но будет работать, пока не перегреется. Время, которое он способен выдержать такое жесткое испытание, измеряется секундами, и даже их десятками. Чем на это может ответить блок питания на полупроводниковых элементах – коротким «пшиком», или сгорит предохранитель, или какой-то из транзисторов. Причем произойдет это в пол секунды.
- Надежность. Трансформатор состоит из проволоки намотанной на сердечник. Может ли он сломаться? Большой вопрос. Только если сильно постараться или полить водой. Но и импульсный блок питания от воды сразу выйдет из строя. А если учесть, что в схеме десятки элементов – конденсаторы, диоды, транзисторы и многое другое – то выход всего одного элемента может привести к потере работоспособности всего блока.
- Помехоустойчивость. Для трансформатора импульсные помехи не проблема, он на большинство из них просто не отреагирует и их не заметит, а вот полупроводниковое устройство может отреагировать по случайному алгоритму.
- Электромагнитная совместимость. Тут вообще без вопросов. Импульсный блок может так фонить, что рядом сварочный автомат будет работать с перебоями. Обычный трансформатор – напротив, только способствует чистоте мирового эфира.
Как итог, можно привести пример : необходимо провести свет в парилку. Ставим импульсный блок и все в порядке! Вот только зимой, при хорошем минусе, он может вообще перестать работать. Весной, в начале мая, при первой грозе – просто сгореть от далекой молнии, ну и так далее. Установив обычный понижающий трансформатор можно забыть о проблеме, пока лампочка не сгорит. Можно конечно и 220 вольт в парилку завести, на лампочку, — но это уже неоправданный риск.
Электрический контакт
Что такое электрический ток? Это современной науке абсолютно неизвестно. Все что нам рассказывают в школе, институте, все, что применяется в быту и на производстве, связанное с электричеством — привязано к ПРАКТИКЕ! Закон Ома был доказан чисто практическим путем, все, что связано с генерацией и передачей электроэнергии тоже более результаты экспериментов, нежели теоретических исследований. И один из НЕЗЫБЛЕМЫХ постулатов, подтвержденный неисчислимым количеством аварийных ситуаций и даже человеческими жизнями, гласит – ЭЛЕКТРИЧЕСКИЙ КОНТАКТ ДОЛЖЕН БЫТЬ НАДЕЖНЫМ.
С электрическим контактом мы сталкиваемся постоянно. Простой пример: вы включили дома утюг. Электроэнергия вырабатывается за сотни километров и, дойдя до вашей квартиры, уже прошла через десятки соединений, но этот участок обслуживают подготовленные специалисты и будем считать, что с надежностью контактов у них все в порядке. Остановимся на конечном участке – квартирный щиток содержит в себе большое количество электрических соединений. Провода входят в автоматические выключатели и зажимаются винтами. Эти электрические контакты довольно надежны, ведь чем сильнее затянуть винт, тем лучше контакт (не переусердствовать только).
Все гораздо хуже в самом автоматическом выключателе. Две части электрической цепи соединяются при помощи системы рычагов и пружинок и ПОДТЯНУТЬ контакт внутри автомата нельзя. И что самое плохое, моменты соединения двух частей контакта происходят при подключенной нагрузке. Можно долго описывать процессы, происходящие внутри выключателя, но проще провести экспериментальные исследования. Что я и сделал, не забыв включить видеокамеру.
Как вывод: Надежность каждого элемента электрической цепи должна быть максимальной.
Доказательство: Где тонко, там и рвется. (многовековой опыт предков)
А по сути – механизм быстрого смыкания контактов значительно повышает надежность аппарата защиты. Любой плохой контакт – это в первую очередь, повышенное тепловыделение и дальнейшее ухудшение контакта.
Данная разработка запатентована компанией Chint Electric (Чинт Электрик) и применяется в автоматических выключателях и дифференциальных автоматах.
Если у вас в щитке установлена другая продукция – выход есть – щелкайте автоматом БЫСТРО, это в какой — то мере, реализация механизма БЫСТРОГО включения, что тоже уже не плохо.
NJYW1-NL1 AC110/220В, Реле контроля уровня жидкости
Реле контроля уровня жидкости предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях, системах автоматического полива, дачных душевых установок.
Реле контролирует наличие жидкости на двух уровнях. Если уровень жидкости опускается, ниже минимального — замыкаются контакты включения наполняющего резервуар насоса. При достижении жидкостью верхнего уровня — насос автоматически отключается. Также возможно использование реле и для откачки жидкости.
Мощность подключаемого насоса не должна превышать 1 кВт.
ВНИМАНИЕ!
Подключение питающего напряжения 220В осуществляется на клеммы S0 и S2! Неправильное подключение приводит реле в негодность!
Реле контроля уровня воды NJYW1-NL1 и NJYW1-NL2 от CHINT Electrics
Управление насосом в автоматическом и ручном режиме, с применением реле контроля уровня воды NJYW1-NL1 и NJYW1-NL2 от CHINT Electrics
Здравствуйте, дорогие друзья!
Сегодня, поговорим о простенькой электрической схеме — Управление насосом в автоматическом и ручном режиме, с применением реле серии NJYW1 для контроля уровня воды в резервуаре.
На днях, я посмотрел интересное видео о том, как можно управлять глубинным насосом в автоматическом режиме и при этом не переплачивать за сам электрощит. Мне сразу захотелось начертить пару схем с применением реле NJYW1 от компании CHINT Electrics.
Возможно, я первый, кто представил вам доработанные, принципиальные электрические схемы управления насосом по уровню, с применением такого реле. Т.к. в интернете, кроме практического видео обзора, я ничего не нашел.
Реле NJYW1 очень простое в применении и не требует, никаких дополнительных настроек. Есть только один переключающийся контакт, который в зависимости от настроенных электродов в резервуаре, включает или отключает насос подачи или откачки воды.
Множество дачных участков, из-за своего географического местоположения, не обеспечены центральным водоснабжением. И зачастую, дачники вынуждены выкапывать собственные колодцы и скважины для обеспечения себя питьевой водой.
Если у вас такой участок, вспомните, сколько раз в день, вам приходиться бегать за водой!
Схема управления наполнения воды в накопительную емкость
Приведенный пример электрической схемы, можно применить для подключения глубинного насоса на дачном участке, для наполнения емкости c питьевой водой или водой для собственных нужд.
Как только уровень воды, доходит до минимальной отметки в резервуаре, релеKL1 подает сигнал на включение насоса M1 и не отключает насос до тех пор, пока уровень воды в резервуаре, не достигнет максимального значения.
Пример схемы из паспорта
Что, касается откачки воды из резервуара, то можно применить, то же самоереле NJYW1, немного изменив электрическую схему, после управляющего контакта KL1. Переключив всего один провод №8 с клеммы Tb на клемму Taна исполнительном контакте — реле KL1.
Схема управления откачки воды из накопительной емкости
Откачка воды в резервуаре, начинается по достижению верхнего уровня, а останавливается насос, по нижнему уровню. Тем самым, предотвращая перелив из резервуара.
При достижении максимального уровня воды в резервуаре, реле KL1 подает сигнал на включение насоса M1 и отключает его, только в том случае, если уровень доходит до минимальной отметки.
Такой режим работы, больше всего подходит для откачки грунтовых вод из подвальных помещений.
Пример схемы из паспорта
Как видите, это реле, можно использовать для разных случаев, как для подачи воды, так и для ее откачки из резервуара.
Я немного доработал обе принципиальные электрические схемы из паспорта производителя и добавил к автоматическому режиму, еще и ручное включение, и отключение насоса.
Схема управления насосом по уровню
Приведенный пример электрической схемы немного отличается от предыдущих электрических схем, а именно тем, что реле NJYW1-BL1 поддерживает уровень в двух резервуарах.
Как только уровень воды, доходит до минимальной отметки в резервуаре, релеKL1 подает сигнал на включение насоса M1 и не отключает насос до тех пор, пока уровень воды в резервуарах не достигнет максимального значения. Минимальный уровень воды измеряется датчиками E2 и E5, а максимальный уровень измеряется датчиками E1 и E4.
Пример схемы реле NJYW1-BL1 из паспорта
Если посмотреть электрическую схему из паспорта, то принцип работы реле NJYW1-BL1 не сложный, самое главное все правильно подключить.
NJYW1-NL1 AC110В/220В реле контроля уровня жидкости (CHINT)
Предназначены для контроля уровня жидкости и применяется в схемах релейной защиты и автоматики управления наполнением и сливом резервуаров.
- Описание
- Характеристики
Реле контроля уровня жидкости NJYW1 предназначены для контроля уровня жидкости и применяется в схемах релейной защиты и автоматики управления наполнением и сливом резервуаров, бассейнов, водонапорных башен и т. п.. Реле NJYW1 не используются для контроля бензина, масла, дистиллированной воды, керосина, этиленгликоля, сжиженного газа.
Реле контроля уровня схема подключения
Реле контроля уровня NJYW1—NL1
Реле контроля уровня воды служит для решения целого спектра задач, связанных с поддержанием требуемого уровня жидкости в резервуарах. Это если в общем, и очень коротко. Начну с задач и сразу буду приводить пример или описание – как это сделать практически.
1. Накопительная емкость должна быть всегда с водой. Такая задача возникает практически у каждого дачника. И наверняка знакома всем владельцем загородной недвижимости. В чем плюсы «открытой» системы водоснабжения: в первую очередь это надежность и простота, ну и конечно, ЦЕНА вопроса. Для примера, накопительная емкость с мембраной для поддержания давления на 200 литров можно найти за 20 тысяч, если вы захотите держать про запас тонну – готовьте больше ста тысяч рублей. Все становится проще с обычной бочкой или пластмассовой тысячелитровой емкостью. Можно даже найти на две тонны, но это уже перебор. Осталось только подключить насос через РЕЛЕ КОНТРОЛЯ УРОВНЯ, и вода в емкости будет автоматически поддерживаться в заданных пределах. Алгоритм прост – емкость пустая (только ввод в эксплуатацию) – включается насос. Как только Вода достигнет контакта у верхнего уровня, происходит отключение подачи воды до тех пор, пока её не израсходуют, и уровень не опустится ниже контрольного значения. Далее все по кругу и вода в емкости никогда не закончится.
Рис.1. Реле контроля уровня жидкости. Схема подключения.
2. В подвале, или в приямке скапливаются грунтовые воды. Необходимо оперативно её откачивать, не допуская затопления. Если у вас на даче есть ведро с привязанной веревкой, значит и с этой задачей вы знакомы не понаслышке. Все становится проще с РЕЛЕ КОНТОРОЛЯ УРОВНЯ. Достаточно установить любой дренажный насос и подключить его по схеме, как указанно на следующем рисунке. Отличия небольшие, но есть.
Рис.2. Реле контроля уровня NJYW1-NL1 схема подключения для откачивания. Датчики уровня, опущенные в приямок, представляют из себя обычные медные провода, со снятой в конце изоляцией. Алгоритм работы- приямок пуст, значит насос отключен. Вода прибывает и достигла верхнего уровня – происходит включение откачивающего насоса. Вода кончилась (опустилась ниже заданной отметки) – насос перешел в режим ожидания. В чем принципиальная разница, от простого использования насоса, например с ПОПЛАВКОВЫМ отключением? Отличий два. Во первых, насос с поплавком отключается при наклоне этого самого поплавка. В этом случае воды в приямке останется еще с полметра. Ну и второе – с поплавком приямок необходимо делать БОЛЬШИМ, что бы поплавок мог опускаться в любую сторону, ни за что не цепляясь. Это не всегда удобно. Насос, стоящий ПОСЕРЕДИНЕ приямка – не самое эстетичное решение. С применением реле контроля уровня, насос можно установить хоть в полностью закрытый приямок. Это вполне удобно –на полу решетка, а под ней насос.
3. В колодце установлен насос, но воды в колодце бывает недостаточно. Необходимо защитить насос от «сухого хода». Эту задачу можно рассматривать как вариацию от задачи № 2. Это для нас есть разница – приямок или колодец, а воде и насосу это без разницы. Схема подключения насоса изображена на Рис.2. Если вода есть – насос можно включить, если её нет, то насос подключить не получится. Автоматика не позволит.
Задач можно поставить много, но все они уже являются производными от ранее рассмотренных. Например, система автополива в теплице, наполнить летний душ, поддерживать постоянный уровень в бассейне или фонтане. К самому РЕЛЕ КОНТРОЛЯ УРОВНЯ насос лучше подключать через промежуточный контактор. Это сбережет оборудование, так как сами контакты в реле рассчитаны на небольшие токи, до 5А.
Если вместо насоса подключить световой или звуковой индикатор – то получатся схемы оповещения о подтоплении подвала, или о пересыхании колодца . Например, вы не собираетесь устанавливать насос в подвал, но если вы выведете сигнализацию «ПРИЯМОК ПОЛНЫЙ» в виде светящегося светодиода, установленный где ни будь в коридоре, или в любом удобном месте – оперативно получите информацию и вперед, с ведром и веревкой…
Всем успехов, если есть вопросы – звоните 8(916)706-27-71
— пишите planerist916@yandex.ru
Реле контроля уровня есть в наличии на складе в Москве, есть возможность отправить в регионы почтой.
Стоимость (в наше не самое спокойное время) меняется, но вполне приемлемая.
Технические особенности:
• Длинна проводов до датчиков – до одного километра. Почти все остальные реле не могут преодолеть сто метров. Этому есть объяснение- в основном на рынке представлены АНАЛОГОВЫЕ , морально устаревшие схемы реле. В NJYW1-NL1 используется цифровая логика. Кроме высокой точности и помехоустойчивости это позволяет и значительно снизить электропотребление. Всего 5 Вт. (меньше лампочки в десять раз)
• Отсутствие подстроечных элементов также связано с «УМНОСТЬЮ» реле. Наличие «настройки чувствительности» прямо указывает на устаревшее устройство. Современный аппарат все определяет сам и не требует вмешательства человека.
• Питание. Особое внимание следует обратить на правильность подключения. К Клеммам 1 и 3 подключается 220 вольт, а к 1 и 2 – можно подключить 110вольт. Второй вариант практически не используется, но он есть, и главное не перепутать – не подключить питание на 1 и 2 двести двадцать.
• Отсутствие напряжения на датчиках. Напряжение на них вообще то есть, но оно настолько мало, что почувствовать его не получится. Ни руками, ни даже – языком. Водой можно смело пользоваться, в бассейне с установленными датчиками – купаться. Все это абсолютно безопасно.
Как работает это реле в готовом щитке управления насосом – можно посмотреть в этом ролике.
Проходной выключатель, схема подключения.
Проходной выключатель позволяет управлять работой светильника с двух точек. Такая необходимость может возникнуть при организации освещения на лестничных площадках, в длинных коридорах или просто, вспомните, как удобно было в гостинице – свет включить можно в коридоре, а погасить все уже лежа в кровати.
Если количество точек управления больше двух – можно поискать описание в сети. Я уже сделал запрос – вот рекомендации «Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели — это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.
Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.»
После подобных рекомендаций начинаешь искать телефон знакомого электрика, что бы он все сделал сам. На самом деле схемотехника давно шагнула дальше и можно обойтись своими силами.
Управление светильником из любого количества точек управления легко реализовать своими силами использовав импульсное реле. Как это работает – можно посмотреть на видео.
В качестве пояснения;
• Все кнопки включены параллельно и можно просто протянуть двухжильный провод по линии и кнопки подключать в нужных местах.
• Реле переключается почти бесшумно, его можно устанавливать любом щитке.
• Схема подключения реле намного проще, чем если использовать проходные выключатели. И намного проще в случае управления светом с ТРЕХ и более мест.
Подключение насоса
Систем водоснабжения много, и они сильно отличаются друг от друга. В данной статье попробуем подробно рассмотреть самую простую и доступную систему водоснабжения частного дома. В качестве исходных данных возьмем: есть дом в деревне, выкопан колодец или пробурена скважина и необходимо обеспечить наличие воды в кране! И, самое главное, — минимизировать расходы и по возможности все сделать своими руками. На самом деле организовать частное водоснабжение можно совсем просто – два ведра и вперед, но это не наш метод. Хочется, что бы вода лилась, но при этом НИЧЕГО самому не делать.
Что есть на любом садоводческом рынке – автономные, полностью готовые станции водоснабжения. Они поддерживают почти постоянное давление в системе и пользуются вполне заслуженной популярностью. Но… — есть несколько к ним претензий. Самая большая их проблема заключена в маленькой накопительной емкости. Обычно это бак, вмещающий до 50 литров воды. Это не просто мало, это в первую очередь убийственно плохо для работы насоса. При работе такой системы водоснабжения насос будет часто включаться на непродолжительное время. На пользу такой режим работы никому не пойдет. Исправить ситуацию можно, просто увеличив емкость гидроаккумулятора! Цена вопроса – просто деньги, но не самые малые. Если вы хотите иметь запас одну тонну воды – придется раскошелиться на одну тысячу американских нерублей.
Есть еще насосы с поплавковыми выключателями, но это больше относится к поливу, поэтому эту тему просто пропускаем и переходим к основной теме:
Система водоснабжения частного дома с большой накопительной емкостью открытого типа. Что это значит? На любом рынке можно задешево приобрести пластиковый бак с размером метр на метр и еще раз на метр – итого тонна воды. Осталось приспособить её не просто для хранения воды, налитой вручную, а для автоматического поддержания этой емкости ПОЛНОЙ!
Данная задача долго обсуждается, но быстро решается. Берется блок управления насосом
и подключается по схеме, идущей в комплекте. Питание блока – 220 вольт к клеммам 1 и 2, насос запитывается от клемм с надписью НАСОС (через контактор есть возможность подсоединить и трехфазный насос), и остается еще три свободных места для подключения трех проводников. Первый – «верхний» — это датчик верхнего уровня. Определитесь, до кого уровня должна подниматься вода и закрепите на нем оголенный проводник. От клеммы «нижний» — аналогично, определите, до которого уровня можно расходовать воду в баке и закрепите нижний датчик. Третий, последний проводник – это контрольный, он закрепляется на самом дне бака, а в случае если накопительная емкость металлическая – контрольный провод подключается к баку.
Алгоритм работы блока.
Включили питание, насос включился, вода заполняет накопительную емкость. Как только уровень воды достигнет верхнего датчика – насос отключается. При использовании воды её уровень понижается, и как только нижний датчик перестанет смачиваться водой – произойдет очередное включение насоса и цикл повторяется.
Блок выполнен в герметичном боксе и его можно установить в любом удобном для вас месте. Единственное ограничение – длинна проводов к датчикам. Она не должна превышать одного километра! Весь монтаж занимает пол часа времени и полторы тысячи рублей за сам блок. Как это все работает —
АВР для генератора
Подключение бензогенератора своими руками – иногда это необходимо сделать, и существует множество способов выполнить эту работу. Самый простой способ – сделать все ЧУЖИМИ руками, заплатив при этом свои деньги – это не наш путь!
Итак: есть дача, на которой электричество иногда пропадает, и есть ПРОСТЕНЬКИЙ бензогенератор – без электропуска и прочей автоматики.
Задача: как быстро подключить генератор к схеме электроснабжения дома и при восстановлении подачи электроснабжения – как избежать проблем встречных включений и сразу запитывать дом от линии.
Решение: Берем моноблочный АВР NZ7 (производства Чинт) необходимого номинала, например 63А, но можно и больше. На первый ввод подключаем питание от сети, на второй ввод подключаем выход от вашего бензогенератора, и на выход подключаем нагрузку – дачу.
Как это работает: Есть напряжение в сети – все подключено к ней. Если напруга пропала – все выключилось — то вы идете в подсобку и запускаете генератор. ВСЕ. Дальше все само…
Как пример – собрал и проверил на макете.
Вопрос глушения генератора- когда питание восстановится его можно отключить автоматически – надо просто на основной ввод добавить проводок, идущий к контактору, размыкающему цепь «ПУСК-СТОП» или к звуковому сигналу – обычному РЕВУНУ – мол все в порядке, свет есть!
Есть необходимость в подобном оборудовании? (примерно 11 тыс. руб. для номиналов до 150Ампер) — пишите planerist916@yandex.ru
Понижающий трансформатор
то это такое? – понятно всем. Пришло на первичную обмотку 220 вольт, он погудел и вышло , например, 24 вольта. Но возникает вопрос – а зачем использовать такой тяжелый девайс, когда в любом магазине продаются современные блоки питания с теми же параметрами – 220/24, только гораздо более компактные! Разница, тем не менее, не только в размерах.
- Гальваническая развязка. Понижающий трансформатор (с раздельными обмотками) гарантированно не представляет опасности для жизни. Обмотки надежно изолированы друг от друга и высокий потенциал не способен преодолеть такой барьер. Схемы с импульсными преобразователями иногда не имеют такой развязки и, несмотря на низкое напряжение на выходных клеммах – потенциал на них может оказаться ОПАСНЫМ.
- Способность выдержать максимальные нагрузки. Трансформатор способен выдержать даже короткое замыкание в нагрузке. Он просто начнет греться, но будет работать, пока не перегреется. Время, которое он способен выдержать такое жесткое испытание, измеряется секундами, и даже их десятками. Чем на это может ответить блок питания на полупроводниковых элементах – коротким «пшиком», или сгорит предохранитель, или какой-то из транзисторов. Причем произойдет это в пол секунды.
- Надежность. Трансформатор состоит из проволоки намотанной на сердечник. Может ли он сломаться? Большой вопрос. Только если сильно постараться или полить водой. Но и импульсный блок питания от воды сразу выйдет из строя. А если учесть, что в схеме десятки элементов – конденсаторы, диоды, транзисторы и многое другое – то выход всего одного элемента может привести к потере работоспособности всего блока.
- Помехоустойчивость. Для трансформатора импульсные помехи не проблема, он на большинство из них просто не отреагирует и их не заметит, а вот полупроводниковое устройство может отреагировать по случайному алгоритму.
- Электромагнитная совместимость. Тут вообще без вопросов. Импульсный блок может так фонить, что рядом сварочный автомат будет работать с перебоями. Обычный трансформатор – напротив, только способствует чистоте мирового эфира.
Как итог, можно привести пример : необходимо провести свет в парилку. Ставим импульсный блок и все в порядке! Вот только зимой, при хорошем минусе, он может вообще перестать работать. Весной, в начале мая, при первой грозе – просто сгореть от далекой молнии, ну и так далее. Установив обычный понижающий трансформатор можно забыть о проблеме, пока лампочка не сгорит. Можно конечно и 220 вольт в парилку завести, на лампочку, — но это уже неоправданный риск.
Электрический контакт
Что такое электрический ток? Это современной науке абсолютно неизвестно. Все что нам рассказывают в школе, институте, все, что применяется в быту и на производстве, связанное с электричеством — привязано к ПРАКТИКЕ! Закон Ома был доказан чисто практическим путем, все, что связано с генерацией и передачей электроэнергии тоже более результаты экспериментов, нежели теоретических исследований. И один из НЕЗЫБЛЕМЫХ постулатов, подтвержденный неисчислимым количеством аварийных ситуаций и даже человеческими жизнями, гласит – ЭЛЕКТРИЧЕСКИЙ КОНТАКТ ДОЛЖЕН БЫТЬ НАДЕЖНЫМ.
С электрическим контактом мы сталкиваемся постоянно. Простой пример: вы включили дома утюг. Электроэнергия вырабатывается за сотни километров и, дойдя до вашей квартиры, уже прошла через десятки соединений, но этот участок обслуживают подготовленные специалисты и будем считать, что с надежностью контактов у них все в порядке. Остановимся на конечном участке – квартирный щиток содержит в себе большое количество электрических соединений. Провода входят в автоматические выключатели и зажимаются винтами. Эти электрические контакты довольно надежны, ведь чем сильнее затянуть винт, тем лучше контакт (не переусердствовать только).
Все гораздо хуже в самом автоматическом выключателе. Две части электрической цепи соединяются при помощи системы рычагов и пружинок и ПОДТЯНУТЬ контакт внутри автомата нельзя. И что самое плохое, моменты соединения двух частей контакта происходят при подключенной нагрузке. Можно долго описывать процессы, происходящие внутри выключателя, но проще провести экспериментальные исследования. Что я и сделал, не забыв включить видеокамеру.
Как вывод: Надежность каждого элемента электрической цепи должна быть максимальной.
Доказательство: Где тонко, там и рвется. (многовековой опыт предков)
А по сути – механизм быстрого смыкания контактов значительно повышает надежность аппарата защиты. Любой плохой контакт – это в первую очередь, повышенное тепловыделение и дальнейшее ухудшение контакта.
Данная разработка запатентована компанией Chint Electric (Чинт Электрик) и применяется в автоматических выключателях и дифференциальных автоматах.
Если у вас в щитке установлена другая продукция – выход есть – щелкайте автоматом БЫСТРО, это в какой — то мере, реализация механизма БЫСТРОГО включения, что тоже уже не плохо.
Njyw1 nl1 схема как подключить к насосу
Реле контроля уровня воды NJYW1-NL1 и NJYW1-NL2 от CHINT Electrics
Управление насосом в автоматическом и ручном режиме, с применением реле контроля уровня воды NJYW1-NL1 и NJYW1-NL2 от CHINT Electrics
Здравствуйте, дорогие друзья!
Сегодня, поговорим о простенькой электрической схеме — Управление насосом в автоматическом и ручном режиме, с применением реле серии NJYW1 для контроля уровня воды в резервуаре.
На днях, я посмотрел интересное видео о том, как можно управлять глубинным насосом в автоматическом режиме и при этом не переплачивать за сам электрощит. Мне сразу захотелось начертить пару схем с применением реле NJYW1 от компании CHINT Electrics.
Возможно, я первый, кто представил вам доработанные, принципиальные электрические схемы управления насосом по уровню, с применением такого реле. Т.к. в интернете, кроме практического видео обзора, я ничего не нашел.
Реле NJYW1 очень простое в применении и не требует, никаких дополнительных настроек. Есть только один переключающийся контакт, который в зависимости от настроенных электродов в резервуаре, включает или отключает насос подачи или откачки воды.
Множество дачных участков, из-за своего географического местоположения, не обеспечены центральным водоснабжением. И зачастую, дачники вынуждены выкапывать собственные колодцы и скважины для обеспечения себя питьевой водой.
Если у вас такой участок, вспомните, сколько раз в день, вам приходиться бегать за водой!
Схема управления наполнения воды в накопительную емкость
Приведенный пример электрической схемы, можно применить для подключения глубинного насоса на дачном участке, для наполнения емкости c питьевой водой или водой для собственных нужд.
Как только уровень воды, доходит до минимальной отметки в резервуаре, релеKL1 подает сигнал на включение насоса M1 и не отключает насос до тех пор, пока уровень воды в резервуаре, не достигнет максимального значения.
Пример схемы из паспорта
Что, касается откачки воды из резервуара, то можно применить, то же самоереле NJYW1, немного изменив электрическую схему, после управляющего контакта KL1. Переключив всего один провод №8 с клеммы Tb на клемму Taна исполнительном контакте — реле KL1.
Схема управления откачки воды из накопительной емкости
Откачка воды в резервуаре, начинается по достижению верхнего уровня, а останавливается насос, по нижнему уровню. Тем самым, предотвращая перелив из резервуара.
При достижении максимального уровня воды в резервуаре, реле KL1 подает сигнал на включение насоса M1 и отключает его, только в том случае, если уровень доходит до минимальной отметки.
Такой режим работы, больше всего подходит для откачки грунтовых вод из подвальных помещений.
Пример схемы из паспорта
Как видите, это реле, можно использовать для разных случаев, как для подачи воды, так и для ее откачки из резервуара.
Я немного доработал обе принципиальные электрические схемы из паспорта производителя и добавил к автоматическому режиму, еще и ручное включение, и отключение насоса.
Схема управления насосом по уровню
Приведенный пример электрической схемы немного отличается от предыдущих электрических схем, а именно тем, что реле NJYW1-BL1 поддерживает уровень в двух резервуарах.
Как только уровень воды, доходит до минимальной отметки в резервуаре, релеKL1 подает сигнал на включение насоса M1 и не отключает насос до тех пор, пока уровень воды в резервуарах не достигнет максимального значения. Минимальный уровень воды измеряется датчиками E2 и E5, а максимальный уровень измеряется датчиками E1 и E4.
Пример схемы реле NJYW1-BL1 из паспорта
Если посмотреть электрическую схему из паспорта, то принцип работы реле NJYW1-BL1 не сложный, самое главное все правильно подключить.
Реле контроля уровня жидкости NJYW1
Реле контроля уровня жидкости CHINT Electric серии NJYW1
Реле контроля уровня жидкости CHINT Electric серии NJYW1 используются в схемах релейной защиты и автоматики управления уровнем жидкости, наполнением и сливом водонапорных башен, бассейнов, резервуаров и т.д. Реле контроля уровня жидкости CHINT Electric серии NJYW1 представлено в двух исполнениях: только с функцией контроля наполнения и слива, а также с функцией контроля наполнения и слива и с функцией защиты насосов от сухого хода.
Реле контроля уровня жидкости CHINT не предназначены для контроля сжиженного газа, масла, бензина, керосина, дистиллированной воды. Реле контроля уровня жидкости CHINT Electric серии NJYW1 крепятся на DIN-рейку.
Типовое обозначение Реле контроля уровня CHINT NJYW1
NJYW1-NL1 AC110B/220B 311015
NJYW1-NL1 AC220B/380B 311016
NJYW1-NL2 AC110B/220B 311018
NJYW1-NL2 AC220B/380B 311019
NJYW1-BL1 AC220B 311022
NJYW1-BL1 AC380B 311023
NJYW1-BL2 AC220B 311026
NJYW1-BL2 AC380B 311027
Купить реле контроля уровня CHINT по выгодной цене
Купить по низкой цене реле контроля уровня фирмы CHINT в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!
Njyw1 nl1 ac110 220в реле контроля уровня жидкости
Реле контроля уровня жидкости NJYW1-NL1 AC110В/220В (CHINT)
В сравнение с аналогичными системами реле контроля уровня имеет существенные преимущества, рассмотреть которые можно на примере модели NJYW1 от Chint Electric. Конечно, нагонять воду в резервуар может и оборудование для поддержания давления, но реле контроля уровня обойдется значительно дешевле! К тому же, технически подключение реле NJYW1 существенно проще и надежней в работе. А если сравнивать с поплавковыми системами контроля уровня, то здесь есть следующие нюансы:
- Во-первых, поплавковое устройство не выкачает воду до конца и не наполнит до упора закрытый резервуар, потому что поплавок просто-напросто упрется в дно, наклонится или коснется крышки бака.
- Во-вторых, установка поплавка занимает много места, чтобы он мог свободно двигаться и ни за что не цепляться. А реле контроля уровня NJYW1 менее прихотливо во всех этих вопросах. Его датчики представляют собой оголенные медные провода, которые можно установить легко, незаметно и где угодно.
Реле контроля уровня NJYW1 от Chint Electric может решать и весьма специфические задачи. К примеру, защищать насос от поломки или перегрева в результате холостого хода. Вот представьте себе колодец или подвал, где воды не так много. В этом случае насос при осушении будет качать воздух или еще хуже — грязь и песок со дна. Однако, если смонтировать реле NJYW1 с контрольным датчиком на дне емкости, то автоматика не позволит включить насос, когда воды нет.
Продолжая список преимуществ реле контроля уровня Chint Electric, необходимо отметить, что в устройстве используется только цифровая логика работы. В отличие от аналоговых реле модель NJYW1 потребляет меньше электричества, а датчики можно установить на расстоянии до одного километра! Устройство абсолютно безопасно, даже на самих датчиках подаваемое напряжение настолько мало, что вы не почувствуете характерного пощипывания при прикосновении языком. А значит, реле контроля уровня NJYW1 смело можно устанавливать для наполнения детских бассейнов. Вы также можете забыть про настройку аппарата, реле NJYW1 производит все настройки автоматически и не требует вмешательства человека. Это отличный вариант для тех, кто не хочет разбираться в тонкостях технического оборудования, а хочет просто его установить, пользоваться и получать надежный результат.
Результаты поиска: NJYW1-NL1 AC110/220В, Реле контроля уровня жидкости
Реле контроля уровня жидкости PZ-829
Реле контроля уровня жидкости PZ-828
Реле контроля уровня жидкости CM-ENE MIN

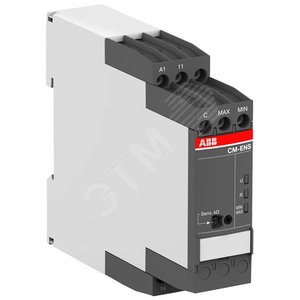

Реле контроля уровня жидкости CM-ENS.21S наполнение/слив (чувствительность 0.1-1000кОм) 24-240В АС/DC 1ПК винтовые зажимы
Реле контроля уровня жидкости CM-ENS.11P слив (чувствительность 5-100кОм) 24-240В АС/DC 1ПК пружинные зажимы
Реле контроля уровня жидкости CM-ENS.13P слив (чувствительность 5-100кОм) 110-130В АС 220-240В АС 1ПК пружинные зажимы
Реле контроля уровня жидкости CM-ENS.23S наполнение/слив (чувствительность 0.1-1000кОм) 110-130В АС 220-240В АС 1ПК винтовые зажимы
Реле контроля уровня жидкости CM-ENS.31S наполнение/слив (чувствительность 0.1-1000кОм задержка срабатывания/отпускания 0.1-10с) 24-240В АС/DC 2ПК винтовые зажимы

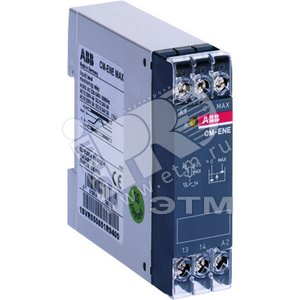

Реле контроля уровня жидкости CM-ENE MAX (контроля верхнего порога) питание 110-130В АС 1НО контакт
Реле контроля уровня жидкости CM-ENE MIN (контроль нижнего порога) питание 110-130В АС 1НО контакт
Реле контроля уровня жидкости CM-ENE MAX (контроль верхнего порога) питание 220-240В АС 1НО контакт
Реле контроля уровня жидкости CM-ENE MAX (контроль верхнего порога) питание 24В АС 1НО контакт
Реле контроля уровня жидкости CM-ENE MIN (контроль нижнего порога) питание 24В АС 1НО контакт
Реле контроля уровня жидкости CM-ENS.23P наполнение/слив (чувствительность 0.1-1000кОм) 110-130В АС 220-240В АС 1ПК пружинные зажимы
Реле контроля уровня жидкости CM-ENS.21P наполнение/слив (чувствительность 0.1-1000кОм) 24-240В АС/DC 1ПК пружинные зажимы
Реле контроля уровня жидкости CM-ENS.11S слив (чувствительность 5-100кОм) 24-240В АС/DC 1ПК винтовые зажимы
Реле контроля уровня жидкости CM-ENS.31P наполнение/слив (чувствительность 0.1-1000кОм задержка срабатывания/отпускания 0.1-10с) 24-240В АС/DC 2ПК пружинные зажимы
Реле контроля уровня жидкости CM-ENS.13S слив (чувствительность 5-100кОм) 110-130В АС 220-240В АС 1ПК винтовые зажимы
Реле контроля уровня жидкости 380-415В
Реле контроля уровня жидкости 24-240В
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Реле контроля уровня жидкости NJYW1—NL1 AC110В/220В 311015 CHINT
Все характеристики
| Артикул «Минимакс» | 2929022022 |
| Единица измерения | шт |
| Артикул поставщика | 311015 |
| Бренд | CHINT |
| Номинальная мощность, ВА | 3 |
| Напряжение катушки управления, В | 110/220 |
| Серия | NJYW1 |
| Род тока | AC |
| Тип изделия | Реле контроля |
| Частота, Гц | 50/60 |
| Способ монтажа | DIN-рейка |
| Материал оболочки | Пластик |
| Диапазон рабочих температур, °C | -5. +40 |
| Вес, г | 282,59 |
| Ширина, см | 4,60 |
| Длина, см | 11,50 |
| Высота, см | 7,05 |
Отзывы
| Артикул «Минимакс» | 2929022022 |
| Единица измерения | шт |
| Артикул поставщика | 311015 |
| Бренд | CHINT |
| Номинальная мощность, ВА | 3 |
| Напряжение катушки управления, В | 110/220 |
| Серия | NJYW1 |
| Род тока | AC |
| Тип изделия | Реле контроля |
| Частота, Гц | 50/60 |
| Способ монтажа | DIN-рейка |
| Материал оболочки | Пластик |
| Диапазон рабочих температур, °C | -5. +40 |
| Вес, г | 282,59 |
| Ширина, см | 4,60 |
| Длина, см | 11,50 |
| Высота, см | 7,05 |
По такой цене доступно — шт.
- Добавьте данный товар в корзину.
- При оформлении заказа в поле «Комментарий» вставьте ссылку на сайт конкурента с аналогичным товаром по более низкой цене.
- Оформите заказ
- После обработки заказа с вами свяжется менеджер интернет магазина по поводу скидки.
Реле контроля уровня жидкости NJYW1—NL1 AC110В/220В 311015 CHINT в Санкт-Петербурге
На данной странице представлена продукция из ассортимента компании «Минимакс» — Реле контроля уровня жидкости NJYW1—NL1 AC110В/220В 311015 CHINT. Вы можете ознакомиться с описанием и техническими характеристиками, а также увидеть информацию о наличии на складе и актуальной цене.
Данный товар относится к группе товаров «CHINT Реле и датчики», в которой вы сможете при желании подобрать аналог, если Реле контроля уровня жидкости NJYW1—NL1 AC110В/220В 311015 CHINT по каким-то причинам вам не подходит.
При необходимости Вы можете связаться с нами для получения более подробной информации об интересующей позиции каталога.
Если у вас есть потребность купить данный товар в Санкт-Петербурге (СПб), просто положите его в корзину и оформите заказ. Для оптовых покупателей действуют скидки.
Реле контроля уровня жидкости NJYW1-NL1 AC110/220 Вольт (CHINT)
Реле контроля уровня жидкости NJYW1-NL1 AC110/220 Вольт (CHINT), имеет следующие технические характеристики:
| Напряжение питания | 110В или 220В или 380В, 50 / 60Гц | |||
| Напряжение на электродах | AC 24В | |||
| Число выходных контактов | 1 переключающий | |||
| Мощность выходных контактов | Ue/Ie:AC-15 220В/0.75А, 380В/0.47А Ith:5А | |||
| Потребляемая мощность | макс. 3ВА | |||
| Длинна кабеля | макс. 1000м | |||
| Сопротивление на включение | 25кОм | |||
| Сопротивление на выключение | >2кОм | |||
| Время срабатывания | время на включение: макс. 80мс,время на выключение: макс. 160мс | |||
| Рабочая температура | -5°С . +40°С | |||
| Крепление | DIN рейка | |||
Габаритные и установочные размеры реле контроля уровня жидкости NJYW1-NL1 AC110/220 Вольт:
Реле контроля уровня жидкости NJYW1-NL1 AC110/220 Вольт (CHINT), имеет следующие технические характеристики:
| Напряжение питания | 110В или 220В или 380В, 50 / 60Гц | |||
| Напряжение на электродах | AC 24В | |||
| Число выходных контактов | 1 переключающий | |||
| Мощность выходных контактов | Ue/Ie:AC-15 220В/0.75А, 380В/0.47А Ith:5А | |||
| Потребляемая мощность | макс. 3ВА | |||
| Длинна кабеля | макс. 1000м | |||
| Сопротивление на включение | 25кОм | |||
| Сопротивление на выключение | >2кОм | |||
| Время срабатывания | время на включение: макс. 80мс,время на выключение: макс. 160мс | |||
| Рабочая температура | -5°С . +40°С | |||
| Крепление | DIN рейка | |||
Габаритные и установочные размеры реле контроля уровня жидкости NJYW1-NL1 AC110/220 Вольт:
Реле контроля уровня жидкости NJYW1-NL1 AC110В/220В (CHINT)
Реле контроля уровня жидкости NJYW1 предназначены для контроля уровня жидкости и применяется в схемах релейной защиты и автоматики управления наполнением и сливом резервуаров, бассейнов, водонапорных башен и т. п.
Реле NJYW1 не используются для контроля бинзина, масла, дистиллированной воды, керосина, этиленгликоля, сжиженного газа.
Технические характеристики
| Параметры | Значения |
|---|---|
| Напряжение питания, В | 110/220, 50/60Гц |
| Напряжение на электродах, В | AC 24 |
| Число выходных контактов | 1 переключающий |
| Мощность выходных контактов | Ue/Ie: AC-15 220В/0.75А, 380В/0.47А; Ith: 5А |
| Потребляемая мощность, ВА | макс. 3 |
| Длинна кабеля, м | макс. 1000 |
| Сопротивление на включение, кОм | ≤25 |
| Сопротивление на выключение, кОм | ≥2 |
| Время срабатывания, мс | время на включение: макс. 80, время на выключение: макс. 160 |
| Рабочая температура, °C | от -5 до +40 |
| Крепление | DIN рейка |
Схемы подключения
| Контроль наполнения | Контроль слива |
|---|---|
 |
 |
Габаритные и установочные размеры
| NJYW1 |
|---|
 |
При наличии бассейна, колодца или других резервуаров с водой нужно контролировать уровень находящейся в них жидкости для своевременного заполнения или слива. Упростить данную задачу поможет реле уровня жидкости, которое предлагает в ассортименте компания «Крэзисервис».
Назначение, принцип работы
Кроме отслеживания объема токопроводящих жидкостей в разных емкостях, реле контроля уровня жидкости предназначено для регулировки электрических двигателей в насосах.
В основу работы устройства входит встроенный датчик, отслеживающий размер сетевого напряжения. При превышении установленных границ, будет происходить отключение защищаемых устройств от электросети. Регулировка подходящего минимального и максимального напряжения осуществляется установленным спереди потенциометром.
Сферы использования
На реле уровня жидкости цена определяется количеством полюсов и другими техническими характеристиками. Такие устройства популярны в функционировании бассейнов, водонапорных башен, промышленных емкостей и цистерн. Их можно использовать в роли дополнительных механизмов в современных автоматических системах с электропроводящими жидкостями (морской, водопроводной или родниковой водой). Реле не подойдут для работы с маслом, бензином, дистиллированной водой, этиленгликолем, керосином или сжиженным газом.
Они управляют работой пускателей клапанов и насосов для регулировки объема жидкостей, защищают насосы от сухого хода, а баки от переполнения. Устройства отличаются высокими эксплуатационными показателями и надежностью.
Оперативная покупка с доставкой
Если вас интересует реле уровня жидкости, купить такую продукцию в Минске можно у нас. Мы предложим качественные устройства со светодиодной индикацией, уникальными функциями наполнения и дренажа.
Реле контроля уровня воды NJYW1-NL1 и NJYW1-NL2 от CHINT Electrics
Управление насосом в автоматическом и ручном режиме, с применением реле контроля уровня воды NJYW1-NL1 и NJYW1-NL2 от CHINT Electrics
Здравствуйте, дорогие друзья!
Сегодня, поговорим о простенькой электрической схеме — Управление насосом в автоматическом и ручном режиме, с применением реле серии NJYW1 для контроля уровня воды в резервуаре.
На днях, я посмотрел интересное видео о том, как можно управлять глубинным насосом в автоматическом режиме и при этом не переплачивать за сам электрощит. Мне сразу захотелось начертить пару схем с применением реле NJYW1 от компании CHINT Electrics.
Возможно, я первый, кто представил вам доработанные, принципиальные электрические схемы управления насосом по уровню, с применением такого реле. Т.к. в интернете, кроме практического видео обзора, я ничего не нашел.
Реле NJYW1 очень простое в применении и не требует, никаких дополнительных настроек. Есть только один переключающийся контакт, который в зависимости от настроенных электродов в резервуаре, включает или отключает насос подачи или откачки воды.
Множество дачных участков, из-за своего географического местоположения, не обеспечены центральным водоснабжением. И зачастую, дачники вынуждены выкапывать собственные колодцы и скважины для обеспечения себя питьевой водой.
Если у вас такой участок, вспомните, сколько раз в день, вам приходиться бегать за водой!
Схема управления наполнения воды в накопительную емкость
Приведенный пример электрической схемы, можно применить для подключения глубинного насоса на дачном участке, для наполнения емкости c питьевой водой или водой для собственных нужд.
Как только уровень воды, доходит до минимальной отметки в резервуаре, релеKL1 подает сигнал на включение насоса M1 и не отключает насос до тех пор, пока уровень воды в резервуаре, не достигнет максимального значения.
Пример схемы из паспорта
Что, касается откачки воды из резервуара, то можно применить, то же самоереле NJYW1, немного изменив электрическую схему, после управляющего контакта KL1. Переключив всего один провод №8 с клеммы Tb на клемму Taна исполнительном контакте — реле KL1.
Схема управления откачки воды из накопительной емкости
Откачка воды в резервуаре, начинается по достижению верхнего уровня, а останавливается насос, по нижнему уровню. Тем самым, предотвращая перелив из резервуара.
При достижении максимального уровня воды в резервуаре, реле KL1 подает сигнал на включение насоса M1 и отключает его, только в том случае, если уровень доходит до минимальной отметки.
Такой режим работы, больше всего подходит для откачки грунтовых вод из подвальных помещений.
Пример схемы из паспорта
Как видите, это реле, можно использовать для разных случаев, как для подачи воды, так и для ее откачки из резервуара.
Я немного доработал обе принципиальные электрические схемы из паспорта производителя и добавил к автоматическому режиму, еще и ручное включение, и отключение насоса.
Схема управления насосом по уровню
Приведенный пример электрической схемы немного отличается от предыдущих электрических схем, а именно тем, что реле NJYW1-BL1 поддерживает уровень в двух резервуарах.
Как только уровень воды, доходит до минимальной отметки в резервуаре, релеKL1 подает сигнал на включение насоса M1 и не отключает насос до тех пор, пока уровень воды в резервуарах не достигнет максимального значения. Минимальный уровень воды измеряется датчиками E2 и E5, а максимальный уровень измеряется датчиками E1 и E4.
Пример схемы реле NJYW1-BL1 из паспорта
Если посмотреть электрическую схему из паспорта, то принцип работы реле NJYW1-BL1 не сложный, самое главное все правильно подключить.
