Что такое детектор напряжения

Электрика — измерительные устройства

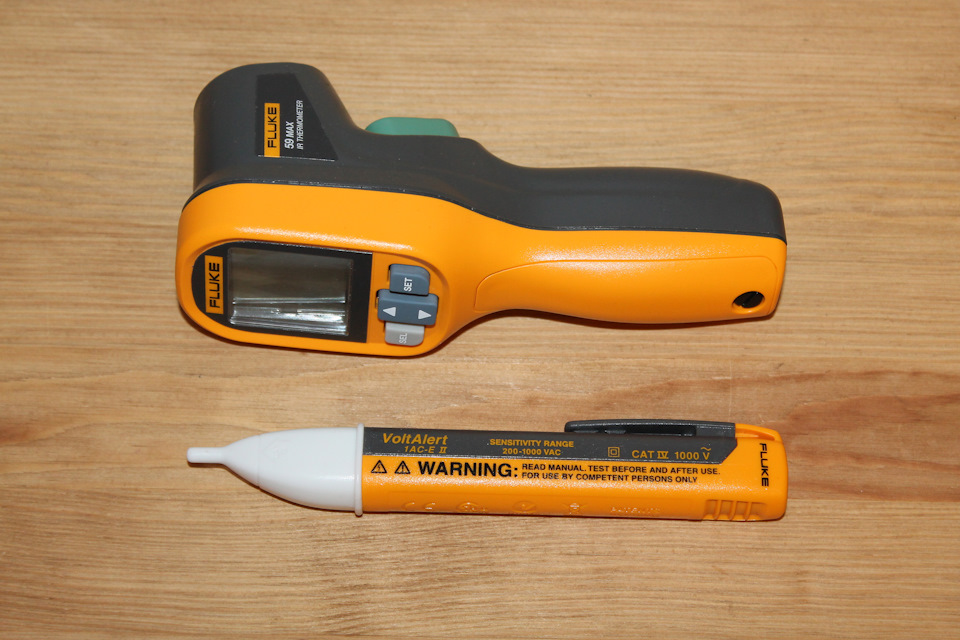

Две необходимые в электромонтаже штуковины: бесконтактный детектор напряжения и инфракрасный пирометр.

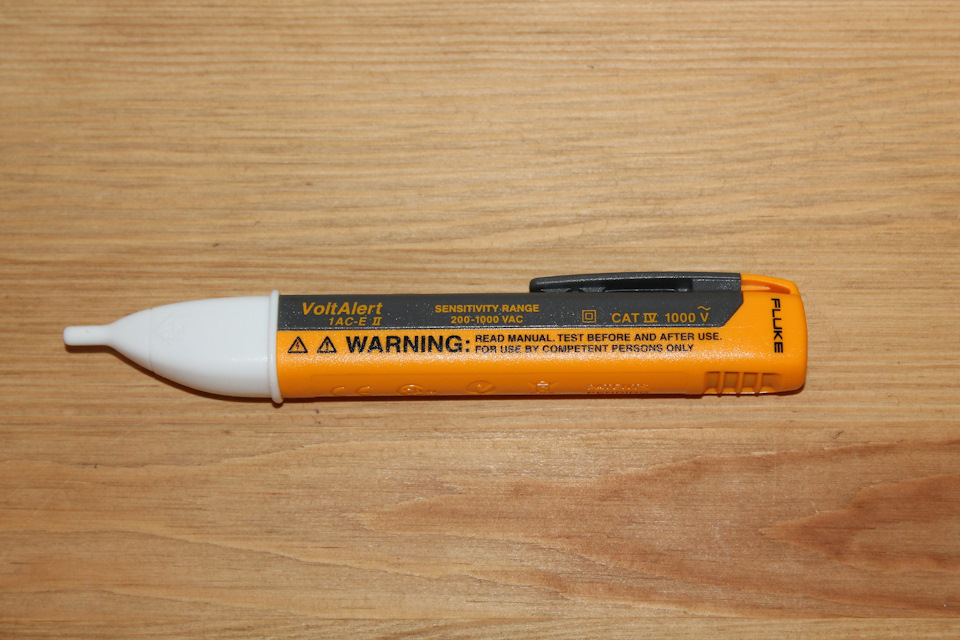

Бесконтактный детектор напряжения

Многие ошибочно считают что этой штучки достаточно чтобы работать с электрикой, мол ткнул и если лампочка не горит значит можно лезть. Это грубейшее заблуждение которое может стоить жизни. Любые бесконтактные способы замера в какой-то момент могут быть ошибочными/не точными из-за наводок, т.к. полагаются на магнитную индуктивность. Только контактный замер дает 100% гарантию того что электричества в цепи нет. Для этого используются вот такие специализированные измерители напряжения, с возможностью отображения фазы в отличии от простых мультиметров.

А бесконтактный детектор с лампой индикации — устройство для определения фазы и не может применяться как единственный способ определения наличия напряжения. Это не безопасно, запомните это. И уж тем более вот это…

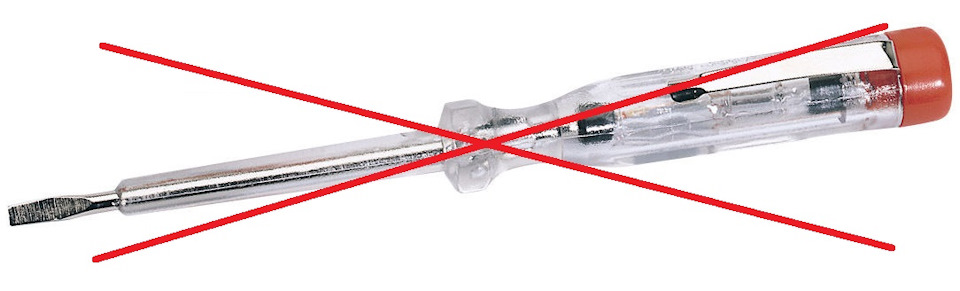

НЕТ смертельно опасным "неоновым отверточкам"

Нет ничего лучше чем работать со смертельно опасными напряжениями вот такой но-нейм фигней.

Никогда не применяйте подобные китайские "отверточки с неоновой лампочкой" которые работают по принципу "палец в розетку". Сделанные без соблюдений чего либо (здравого смысла в первую очередь), они представляют смертельную опасность даже в бытовой проводке. Они особенно опасны во влажной среде и если внутри выпал конденсат. Так же если ткнете ей куда-нибудь где произошла серьезная электро авария, вы с большой вероятность превратитесь в труп.

Да что там авария… Они там на китайском подпольном производстве ошибутся и этого уже хватит чтобы вы в прямом смысле слова сунули палец в розетку.
При таком раскладе зацеперство на крыше электропоезда уже не выглядит столь опасным развлечением. 🙂

Используйте либо бесконтактные детекторы которые изолированы и у них нет открытых металлических частей, либо полноценные измерительные устройства с щупами соответствующих, тому куда вы ими лезете, категорий.

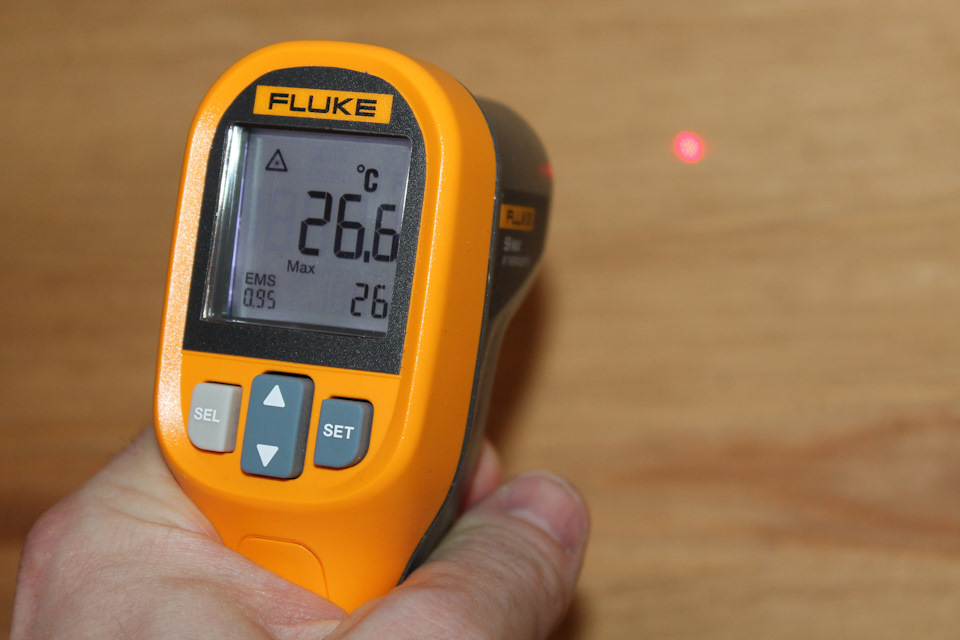

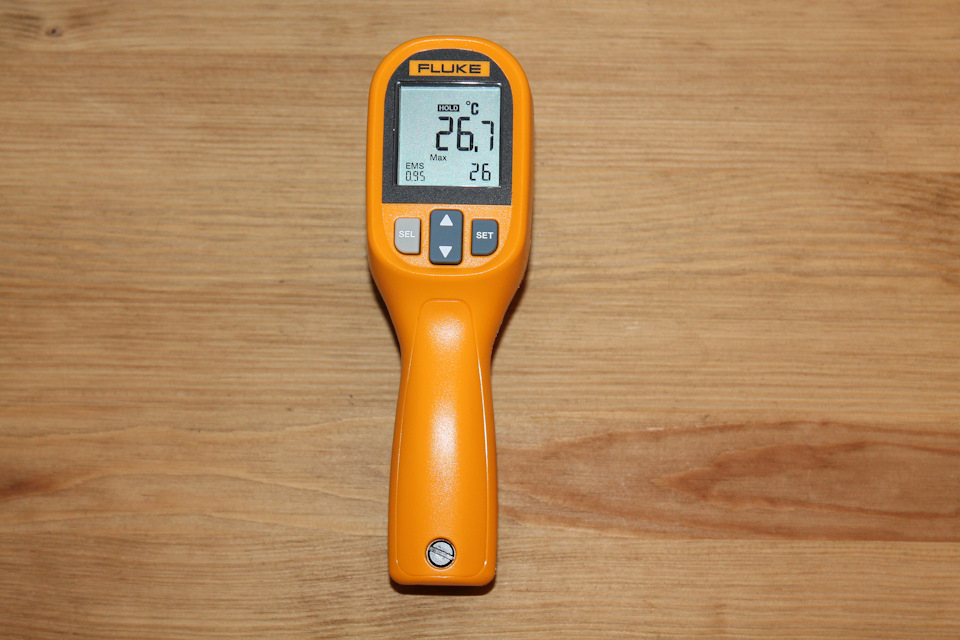

Инфракрасный пирометр

Необходим для определения температуры проводов, их соединений а так же автоматов. С его помощью можно легко обнаружить плохой контакт, опять же безопасным бесконтактным способом. Модели с лазерной указкой предпочтительны.

Т.к. он универсален, он мега полезен в быту, им можно измерять все что угодно (с оговоркой на правильно выставленный коэффициент EMS). Можно даже готовить при точных температурах.

Неплохо бы иметь и тепловизор, но это не дешево и "просто так" не каждый себе позволит.

P.S.
У кого нет денег (или желания) на Fluke, покупают Mastech или UNI-T — очень годные и качественные изделия по доступным ценам. Второй чуток дороже первого. Сам пользую и то и другое.
Так что любые претензии не принимаются.

P.S.S.

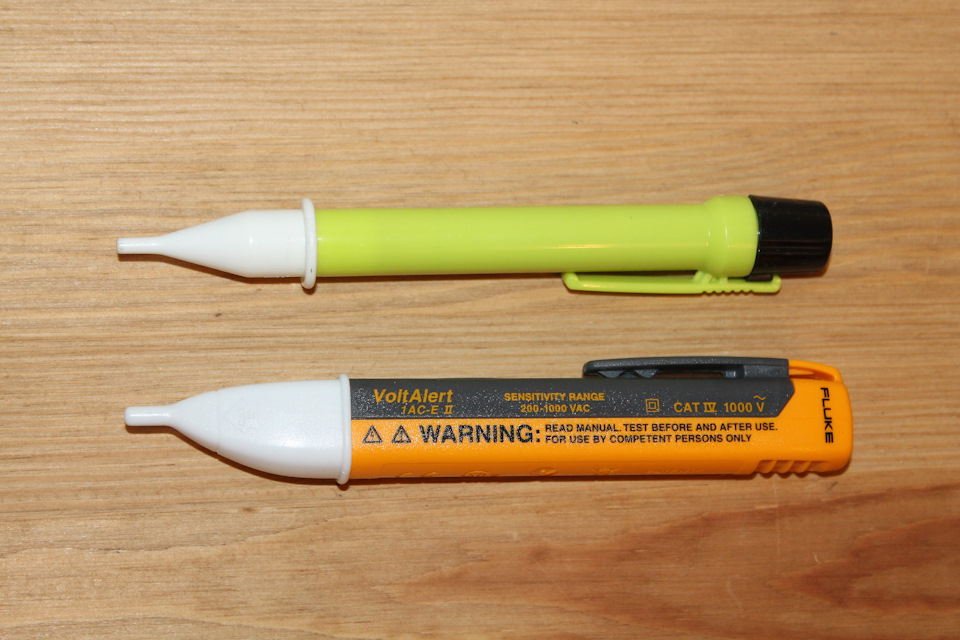

Специально для одного изысканного любителя лютой подвальной китайчатины с али. Сверху его вариант за 20 рублей, который конечно же ничем не хуже… 😉

Но надо отметить — даже это зеленое чудо за 20р лучше чем железячка воткнутая в розетку с подключенным к ней пальцем (та самая отверточка с лампочкой).

Для быдло-электриков с "35-ти летнем стажем" и прочих пытающихся что-то доказывать необразованных личностей.

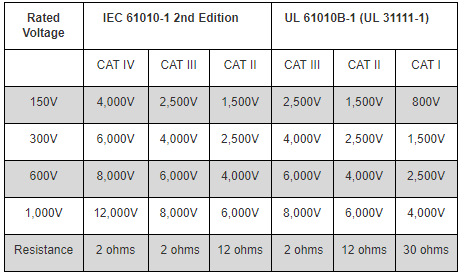

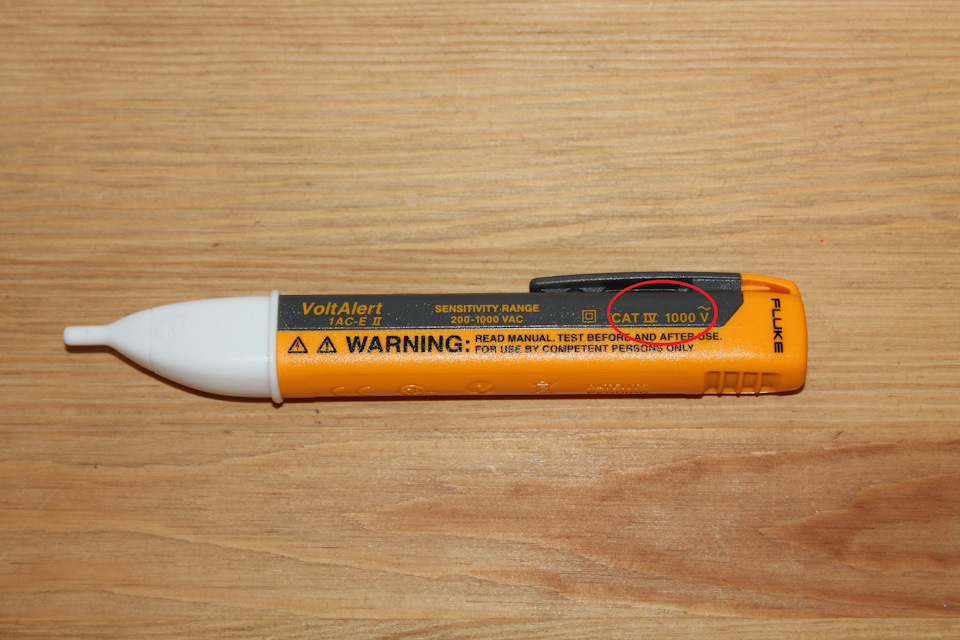

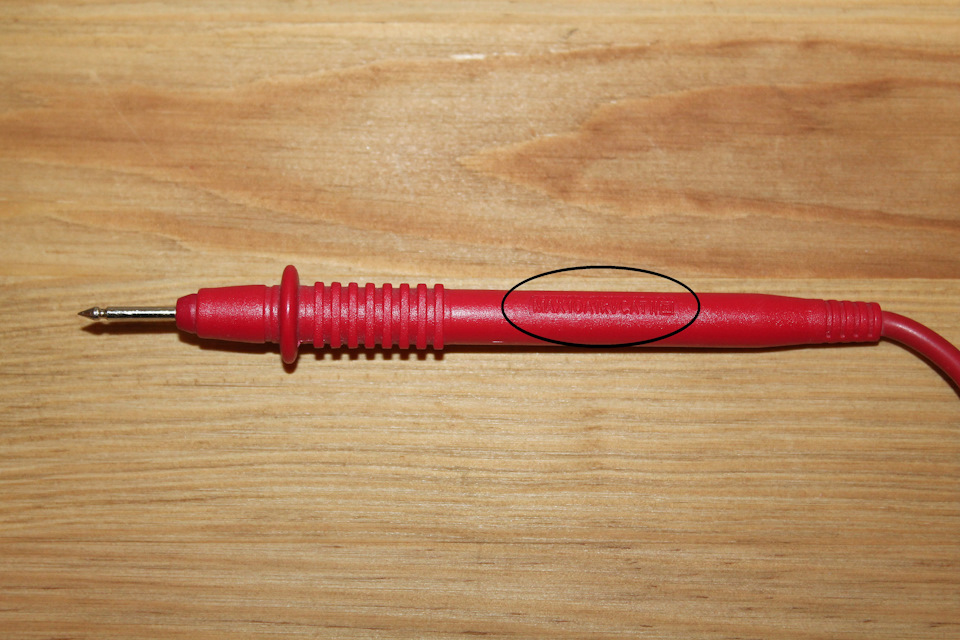

Любому электроизмерительному устройству присваивается категория рабочих напряжений. Их можно увидеть везде, с первую очередь на щупах которые вы держите в руках.

СAT II CAT IV

Категория свидетельствует об уровне защиты оператора изделия от поражения электрическим током, ну и вообще о возможности пробоя изоляции прибора. Можно ведь быть в диэлектрических перчатках но "слабым" щупом устроить дугу в электроустановке. Но это уже больше к подстанциям относится.

Ничего подобного на китайских но-нейм отверточках с лампочкой вы не найдете. Т.е. производитель даже ничего и не гарантирует. А если найдете — то это как правило фейк, просто надпись. Никто на самом деле ничего не тестировал и за качеством не следит.

Покупайте только качественные изделия, известных производителей, целей будете.

Обзоры бесконтактных индикаторов напряжения

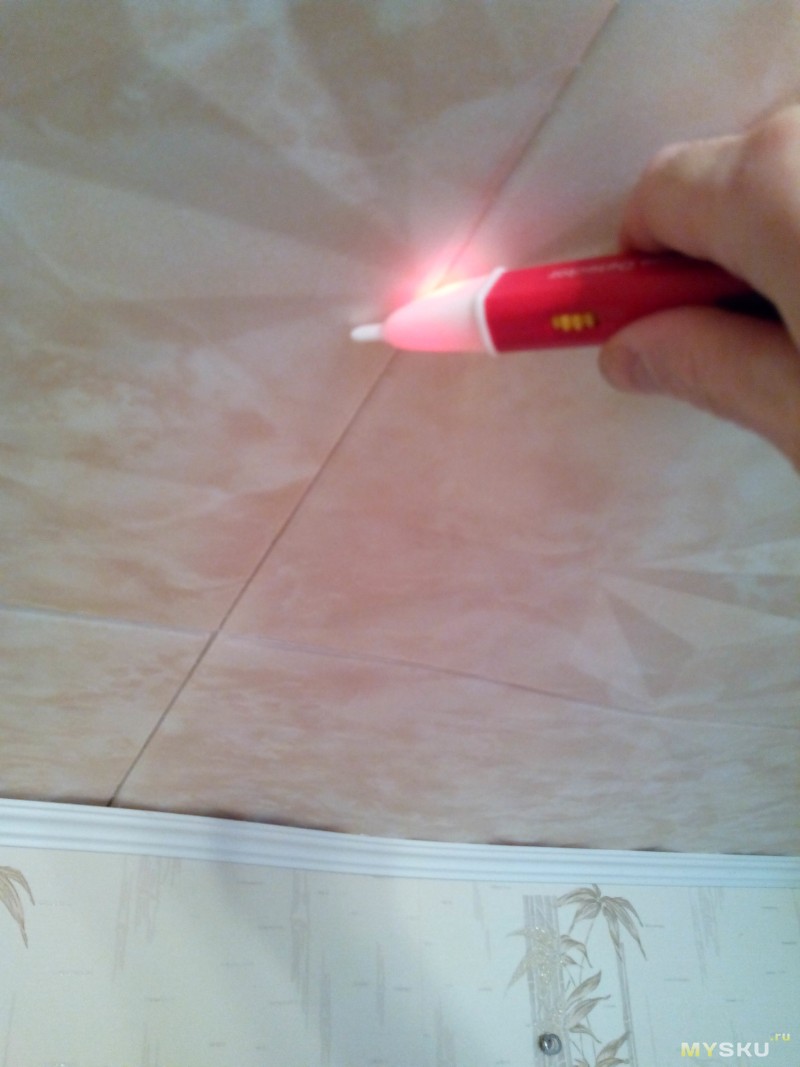

Бесконтактный индикатор напряжения – прибор, с использованием которого есть возможность определять контакты под напряжением, расположенные в изолированных проводах и кабелях, а также в проводке под штукатуркой.

Такой индикатор представляет собой небольшое по размерам устройство, которое удобно носить с собой, бывает полезным не только профессиональным электрикам, но и обычным потребителям – используя его, можно находить скрытые провода под напряжением не только под штукатуркой, но и под кафелем, плиткой и прочими отделочными материалами.

Для точного обнаружения проводки бесконтактным индикатором по ней должен проходить ток, если при этом стена будет влажной – электромагнитное поле, созданное прибором, будет отражаться от влаги, так что выданные им показания будут ошибочными.

• Магазины Китая
• GEARBEST.COM
• Инструменты
• Радиотовары

1. Цена: $6.05

, , , ,

• 22 июля 2016, 17:05
• автор: geovas
• просмотры: 10248
• комментарии: 35

• AliExpress
• Товары проф. использования

1. Цена: $8.90

, , ,

• 21 июня 2016, 23:26
• автор: Klod
• просмотры: 14974
• комментарии: 41

• AliExpress
• Инструменты
• Мультиметры

1. Цена: $1.90

, , , ,

• 03 июля 2015, 18:15
• автор: ksiman
• просмотры: 57163
• комментарии: 133

• Магазины Китая
• DX.COM
• Мультиметры
• Хобби

1. Цена: 28,27

, , , ,

• 13 сентября 2014, 05:02
• автор: VitruM
• просмотры: 20791
• комментарии: 15

• Ebay
• Инструменты

1. Цена: $19,85

Существует целая прорва не сильно известных в широких кругах товаров, совершенно незаменимых в быту. Об одном и хочу написать. Это бесконтактный тестер напряжения Fluke VoltAlert.

, , , ,

• 07 сентября 2014, 19:07
• автор: dec99
• просмотры: 14293
• комментарии: 95

• Магазины Китая
• DEALEXTREME.COM
• Инструменты

1. Цена: $2.59

Тестер напряжения (в том числе и бесконтактным способом), т.н. индикаторная отвертка. Должен определять наличие напряжения постоянного/переменного тока 12-250 В с приблизительным указанием вольтажа, а также определять наличие тока в проводах без вмешательства в цепь, что позволяет, например, определить место, где проходит проводка или находится ли под напряжением конкретный провод.

Супервизоры и детекторы напряжения Microchip Technology

Компания Microchip Technology Inc., один из ведущих мировых производителей 8- и 16-разрядных микроконтроллеров, производит также широкий ассортимент аналоговых микросхем, в том числе супервизоров, предназначенных для управления напряжением питания микроконтроллеров. В данной статье рассматриваются вопросы применения внешних супервизоров при разработке микропроцессорных систем, а также особенности микропотребляющих схем сброса компании Microchip.

Самым эффективным и дешевым способом управления напряжением питания при разработке микропроцессорных систем является использование внешней микросхемы супервизора питания. Она позволяет не только поддерживать контроллер в состоянии сброса перед его пуском (функция POR — power on reset), но и контролировать уровень и стабильность питания во время выполнения программы (функция BOR — brown out reset), выполнять функции сторожевого таймера (WDT), а также реализовывать другие сервисные функции, например, внешний сброс.

Зачем нужен супервизор?

Супервизоры питания микроконтроллеров используются в различных приложениях, но две основные задачи, которые они позволяют решать, следующие:

1. Удержание контроллера в состоянии сброса до тех пор, пока напряжение питания не достигнет заданного значения и не стабилизируется (POR).
2. Сброс контроллера при снижении напряжения питания ниже критического уровня или при внезапном провале напряжения (BOR).

Несмотря на то, что большинство современных микроконтроллеров уже имеет в своем составе встроенные модули POR и BOR, применение внешних супервизоров оправдано по следующим соображениям:

1. Ограниченное число контрольных точек для сброса микроконтроллера при использовании внутренних функций, по сравнению с супервизором.
2. Ток потребления внешнего супервизора в сотни раз меньше по сравнению с потреблением при подключении внутренней функции BOR и POR, что связано в первую очередь с технологией производства микроконтроллеров и аналоговых микросхем.

В таблице 1 приводится сравнение двух контроллеров PIC производства Microchip Technology Inc. и супервизоров MCP121 и MCP111 по количеству пороговых значений напряжения и току потребления, подтверждающее эти положения.

Помимо описанных функций, супервизоры могут использоваться в качестве сторожевого таймера (WDT) для контроля времени выполнения программы, а также для организации так называемого «оконного» режима. В последнем случае используется два супервизора: один непосредственно для сброса контроллера, а второй — для выявления факта снижения напряжения, чтобы иметь возможность корректно сохранить данные в промежутке времени перед перезагрузкой процессора.

Далее рассмотрены примеры реализации всех указанных функций.

Функция POR

В спецификации на большинство микроконтроллеров указываются параметры, характеризующие, в частности, режим нарастания питания. Неравномерность в нарастании напряжения, несоответствие реальной скорости нарастания и скорости, указанной в спецификации на контроллер, может привести к сбоям в работе контроллера или некорректному запуску.

Как уже упоминалось выше, супервизоры питания позволяют решить подобные проблемы путем удержания микроконтроллера в состоянии сброса до тех пор, пока напряжение питания не достигнет заданного уровня и не стабилизируется. Как только питание стабилизируется, контроллер запускается и начинает выполнение своей программы (рис. 1).

Обычно период сброса для различных супервизоров варьируется в диапазоне от 150 до 500 мс. Детекторы напряжения, позволяющие контролировать уровень напряжения питания, отличаются от супервизоров отсутствием задержки импульса сброса.

Функция BOR

Под понятием brown out или потерей напряжения питания (рис. 2) подразумевают различные случаи колебания, «провисания» или превышения напряжением безопасного порогового уровня.

Такие колебания, вызванные различными причинами, могут привести к некорректной работе контроллера, сохранению неверных данных в памяти и, как следствие, к неправильному функционированию системы в целом.

К сожалению, не всегда на этапе проектирования и разработки системы предусматриваются подобные случаи потери напряжения, и проблемы обнаруживаются уже потом, когда изделие запущено в массовое производство.

Постепенное снижение напряжения

Помимо колебаний и резких провалов напряжения, типичным является постепенное медленное снижение питания (рис. 3). Речь, в первую очередь, идет о приложениях с батарейным питанием, где такая ситуация возможна при разряде батареи.

Подобные ситуации могут, в частности, приводить к тому, что собьется счетчик команд, и программа начнет работать неправильно.

Если в системе используется внешняя энергонезависимая память EEPROM, которая работает при напряжениях питания от 1,2 В, то возможна ситуация, когда микроконтроллер будет работать неправильно и запишет случайные данные в EEPROM, что может быть обнаружено (или нет) при последующей перезагрузке.

Как подобрать супервизор?

Для реализации функций POR/BOD необходимо обратить внимание на следующие основные факторы:

1. Напряжение сброса (большинство супервизоров имеют ряд фиксированных напряжений срабатывания для поддержки 5 и 3 В систем).
2. Тип выхода (с открытым стоком, с внутренним подтягивающим резистором или комплементарный).
3. Полярность импульса сброса (низкий/высокий уровень).

В таблице 2 приводятся типичные номиналы напряжений на сброс. Выбор номинала напряжения определяется в первую очередь напряжением питания контроллера и диапазоном напряжения питания элементов всей цепи.

К примеру, для контроллера с питанием 5 В ±10%, работающего в диапазоне 4,5–5,5 В, выбор супервизора с минимальной и максимальной точками сброса 4,5 и 4,75 В соответственно гарантирует сброс микроконтроллера до достижения нижнего порога работы процессора.

Выбор полярности импульса сброса супервизора определяется активным уровнем на входе сброса контроллера. К примеру, у супервизоров MCP100/120/130 активный уровень сброса низкий, а у MCP101 — высокий.

Помимо перечисленных свойств, супервизоры характеризуются такими параметрами, как:

• величина задержки импульса сброса (у детекторов напряжения задержки нет);
• ток потребления;
• наличие входа сторожевого таймера;
• наличие входа для подключения внешнего сброса (MR).

Особенности супервизоров и детекторов напряжения компании Microchip

Микропотребление

Компания Microchip Technology производит ряд супервизоров питания, рекомендуемых для применения в портативных и батарейных приложениях (табл. 3). Их особенностью является сверхнизкий ток потребления — единицы и доли микроампер.

Это дает возможность интегрировать супервизоры Microchip в системы, чувствительные к току потребления, экономя мощность и одновременно повышая надежность системы.

Супервизоры со входом сторожевого таймера

Microchip производит супервизоры с функцией сторожевого таймера WDT, позволяющие контролировать (рис. 5), помимо напряжения питания, время выполнения программы микроконтроллера (табл. 4).

Если заданное гарантированное время выполнения программы оказывается больше программируемого таймаута сторожевого таймера (t_WD), на выходе супервизора /RST устанавливается низкий уровень, и микроконтроллер сбрасывается.

Супервизоры со входом для подключения кнопки сброса

В некоторых портативных приложениях требуется иметь кнопку ручного сброса. Microchip предлагает ряд супервизоров со входом для непосредственного подключения кнопки сброса микроконтроллера (/MR) без дополнительного проектирования внешних цепей. Время Trst, указываемое в документации на супервизоры, определяет продолжительность импульса сброса микроконтроллера.

Супервизоры со входом для подключения кнопки сброса отмечены в таблице 4 аббревиатурой MR в колонке «Другие особенности».

Использование супервизоров для организации «оконного» режима

В некоторых случаях перед сбросом контроллера при снижении напряжения питания необходимо предварительно корректно сохранить все промежуточные данные и программный контекст. Для того чтобы за время снижения напряжения питания с уровня V1 до критического уровня сброса V2 контроллер успел соответствующим образом обработать это событие и сохранить необходимые данные в энергонезависимой EEPROM или Flash-памяти, в системе ставят два супервизора. Один — для выявления факта снижения напряжения и информирования контроллера, а второй — непосредственно для сброса контроллера при достижении критического уровня значения напряжения питания. Такой прием позволяет повысить надежность системы за счет контроля напряжения питания МК, а также за счет своевременного оповещения о снижении напряжения до критического уровня.

Детекторы напряжения

Детекторы напряжения, как уже упоминалось ранее, отличаются от супервизоров отсутствием задержки на выходе сброса RST.

Microchip производит ряд детекторов в миниатюрных корпусах 3/SOT-23, 3/SOT-89, 3/TO-92, отличающихся сверхнизким собственным потреблением (табл. 5).

Заключение

Применение внешнего супервизора питания в микропроцессорных системах определяется двумя факторами: это малое энергопотребление (менее 1 мкА) и большее количество напряжений на сброс по сравнению со встроенными в микроконтроллер модулями POR.

Основными параметрами супервизоров, на которые следует обратить внимание при выборе супервизора питания, являются:

• пороговое напряжение;
• тип выхода;
• полярность напряжения сброса;
• величина импульса сброса;
• собственное потребление;
• температурный диапазон.

Компания Microchip производит микропотребляющие недорогие супервизоры в миниатюрных корпусах с различными номиналами напряжений на сброс, типами выхода и величиной импульса сброса.

Обзор индивидуальных средств электробезопасности «В электроэнергетике мелочей нет»

В статье рассмотрены новые электротестеры, индикаторы и указатели напряжения, которые являются важной категорией контрольно-диагностического электрооборудования. Выполненные на современной элементной базе с учётом жестких условий эксплуатации они служат для детектирования опасного напряжения, определения правильности чередования фаз при подключении цепей, обеспечивая тем самым электробезопасность электриков, монтажников, строителей и других категорий электротехнического персонала, чья деятельность связана с риском поражения электротоком

Тестеры индикаторы, детекторы-указатели высокого напряжения, измерители порядка чередования фаз, все эти приборы наиболее востребованы при проведении строительных, монтажных и пуско-наладочных работ. От надёжности, качества и удобства этих приборов во многом зависит безопасность работы персонала, обслуживающего действующие электроустановки (ЭУ).

Портативные указатели для индикации фазного напряжения и определения его значения, как самостоятельная группа приборов известны уже достаточно давно. Несколько лет назад широко применялись контактные индикаторы, в состав которых обычно входили последовательно подключённые элементы: щуп (обычно в форме отвёртки), ограничитель тока, диодная (неоновая) лампочка и сенсорная площадка. При контакте наконечника щупа с фазовым проводником и касанием сенсорной площадки загоралась лампочка, сигнализируя о наличии опасного потенциала. Основными недостатками подобных индикаторов являлись: проверка наличия опасного напряжения контактным методом (на оголённых участках проводки) и сравнительно узкий рабочий диапазон напряжения (до 220 В/380 В).

В настоящее время находят широкое применение тестеры-индикаторы для бесконтактного детектирования высокого напряжения с увеличенной функциональностью. Современный мультирежимный индивидуальный детектор напряжения, может использоваться практически во всех сферах промышленной деятельности человека. Для специалистов электриков, которым простого индикатора порой бывает недостаточно, были разработаны комплексные приборы, позволяющие не только обнаруживать фазное напряжение, но и определять порядок чередования фаз, а также определять порядок подключения обмоток с целью контроля направление вращения электродвигателей.

Карманные тестеры-индикаторы

Рисунок 1. Однополюсный тестер-индикатор фазного напряжения HT70

При необходимости определить лишь наличие / отсутствие напряжения в ходе эксплуатационного контроля оборудования (при работе непосредственно в электроцепях и токоведущих частях ЭУ), с успехом могут применяться индикаторы опасного напряжения.

Одним из таких компактных приборов является карманных индикатор HT70 (рис. 1) от компании HT Italia (Италия). HT70 представляет собой многофункциональный детектор напряжения, совмещающий в себе сигнализатор фазного напряжения в диапазоне 100 … 1000 В частоты 50 Гц и тестер для определения порядка чередования фаз.

Прибор выполнен в корпусе карандашного типа со сдвижной крышкой батарейного отсека. Наличие фазного напряжения сигнализируется непрерывным красным свечением встроенного в наконечник щупа светодиода (LED) повышенной яркости и включением звукового извещателя (рис. 2).

Рисунок 2. Результат тестирования визуализируется 2-х цветным светодиодом: зелёный – означает положительный результат теста; красный цвет со звуковым сигналом – отрицательный (ошибка в последовательности чередования фаз).

Детектор HT70 обладает уникальным запатентованным режимом однополюсного детектирования правильности чередования фаз в ЭУ трёхфазной сети. Он может применяться для определения синфазности в различных ВРЩ (поиск цепей электроустановок, подключённых к одной и той же фазе), что в свою позволяет оценивать направление вращение электромоторов.

Наконечник тестера-индикатора HT70 имеет хорошо различимую предупредительную маркировку зоны безопасного удержания при работе с объектами находящимися под напряжением. Питание индикатора от 2-х батареек 1,5 В (тип ААА), испытательный ресурс не менее 9000 тестов. Для экономии срока службы элементов питания служит функция автовыключения питания (отключение через 5 мин «простоя»).

Особенность HT70 заключается в том, что детектор обеспечивает тестирование цепи без необходимости гальванического контакта, другими словам, поиск может выполняться даже на проводниках в изоляции. При таком бесконтактном детектировании отпадает необходимость в поиске токоведущих элементов, соединительной клеммы или в зачистке диэлектрической оплётки кабеля. Бесконтактное тестирование с использованием HT70 — максимально безопасно, очень удобно и эффективно.

Если возникает потребность только в определении наличия фазного напряжения, то с такой задачей успешно справится детектор VP-1 (рис. 3) от компании APPA (Тайвань), который имеет исполнение для “жестких” условий эксплуатации.

Рисунок 3. Карманный детектор напряжения APPA VP-1 (Voltpen)

Индикатор APPA VP-1 по техническим характеристикам и конструктивному исполнению аналогичен HT70, но имеет торцевое крепление крышки батарейного отсека и герметичный корпус (IP-65). Такой высокий уровень защиты корпуса означает, что прибор может использоваться в условиях повышенной влажности (росы), он практически полностью защищён от проникновения пыли и грязи. Интересной особенностью этого индикатора является то, что сигнал акустического зуммера автоматически варьируется в зависимости от уровня фазного напряжения в тестируемой точке. Бесконтактное определение напряжения, герметичный корпус и привлекательная цена делают этот прибор незаменимым помощником электрика.

Основные технические характеристики индикаторов приведены в нижеследующей таблице (в том числе, ряд похожих моделей от других производителей для сравнения).

Таблица: основные техническиехарактеристики карманные тестеров-индикаторов

Параметры	APPA VP-1	HT70	Fluke 1AC II	LVD-15
Диапазон	200…1000 В	100…1000 В	200…1000 В	50…1000 В
Частота напряжения	50/60 Гц	50/60 Гц	50/60 Гц	50…500 Гц
Визуальный индикатор	красный светодиод	красный и зелёный светодиод	красный светодиод	красный светодиод
Акустический индикатор	Вариационный зуммер	Зуммер	Зуммер	Зуммер
Определение чередования фаз	Нет	Да	Нет	Нет
Безопасность	IEC/EN61010-1, 1000В (кат IV)	IEC/EN61010-1, 1000В (кат IV)	IEC/EN61010-1, 1000В (кат IV)	IEC/EN61010-1, 600В (кат III)
Степень защиты, IP	65	—	40	—
Температура	0 °C … 50 °C	-10 °C … 50 °C	-10 °C … 50 °C	0 °C … 40 °C
Диодный фонарик	Нет	Нет	Нет	Да
Габаритные размеры	18 × 151 × 22 мм	20 × 160 × 26 мм	148 мм	28 × 142 × 27 мм
Масса	120 г	48 г	100 г	45 г

Индивидуальные детекторы опасного напряжения

Индивидуальные детекторы опасного напряжения необходимы не только персоналу обслуживающему ЭУ. Такие устройства необходимы также для сотрудников, работающих в условиях возможного опасного приближения к источникам высокого напряжения (например, пожарные, спасатели). В таких ситуациях удобно использовать индивидуальные носимые детекторы, которые имеют подготовку для крепления на спецодежде или на защитной экипировке.
Таким постоянно носимым индивидуальным средством является указатель напряжения 286 SVD (рис. 4) от компании SEW (Тайвань). У этого высоковольтного детектора есть несколько возможностей крепления: с помощью клипсы – на пояс или карман, с помощью эластичного ремня – на головной убор (каску) или на предплечье (рис. 5).

Рисунок 4. Указатель опасного напряжения 286 SVD

Рисунок 6. Указатель опасного напряжения 288 SVD

Высоковольтные ручные детекторы-указатели напряжения

Ручные детекторы высокого напряжения (до 275 кВ) применяются в основном на электростанциях, силовых подстанциях, на производстве электроустановок и в лабораторных исследованиях.

Бесконтактный детектор 275HP (рис. 7) от компании SEW представляет собой много диапазонный регулируемый детектор с переключателем на 8 номиналов напряжения (от 240 В до 275 кВ). 275HP состоит из внутренней сенсорной пластины, переключателя чувствительности, визуальных и звуковых сигнализаторов.

Рисунок 7. Детектор-указатель опасного напряжения 275 HP

Чувствительный элемент детектора регистрирует поле окружающее проводник под напряжением. Дистанция индикации напряжения в 250 В для одножильного кабеля составляет 10 см, при работе с многожильными проводами дистанция индикации падает до 5 см.

Индикатор 275HP может применяться в следующих случаях: обнаружение и проверка кабеля под напряжением; выявление повреждений гибкого кабеля; проверка оборудования на заземление; обслуживание неоновых ламп; проверка высокочастотного излучения, обнаружение остаточного или наведённого напряжения. Главное помнить, что данный индикатор служит для бесконтактного обнаружения напряжения, и ни в коем случае нельзя допускать контакта с объектом под напряжением. Непосредственный контакт прибора с силовым элементом может привести к выходу его из строя и возникновению опасности поражения электрическим током.

Детектор оснащён зуммером высокой громкости и ярким световым (LED) индикатором, что позволяет заметить сигнал о наличии опасного напряжения даже в местах с высоким уровнем шума или низкой освещённостью.

В детекторе 275 HP помимо режима контроля исправности, реализована функция самодиагностики функционирования прибора. Для проверки на функциональность достаточно установить переключатель диапазона чувствительности в положение «240 В» и затем потереть сенсорный колпак (чувствительный элемент) о ткань одежды для создания разрядов статического электричества. Появление звукового и светового сигнала свидетельствует об исправности прибора и правильном его функционировании.

Для дополнительного удобства и безопасной работы с детектором есть возможность крепить его на различные удлинительные диэлектрические штанги (рис. 8). На конце рукоятки 275 HP имеется универсальное крепёжное отверстие (проушина). Благодаря наличию фиксирующих пазов индикатор можно крепить на штангу под любым углом.

Наличие нескольких колен штанги и зажимной механизм крепления «ласточкин хвост» позволяют обеспечить безопасную дистанцию от оператора до источника опасного высоковольтного напряжения.

Рисунок 8. 275 HP на удлинительной штанге HS-120

Детектор 276 HD (рис. 9) является указателем высокого напряжения и предназначен для работы в двух диапазонах: 80 … 600 В и 3,3 … 24 кВ. Он выполнен в виде штанги-удлинителя. Детектор имеет раздвижную телескопическую штангу (3-и секции): в сложенном состоянии его длина составляет

35 см, в выдвинутом положении длинна штанги увеличивается и достигает 1 м, что позволяет проверить наличие опасного напряжения в труднодоступных местах (на безопасном расстоянии). Детектор снабжён защитной резиновой ручкой, которая эффективно предохраняет от поражения электрическим током.

Рисунок 9. Детектор-указатель опасного напряжения 276 HD

Для обнаружения напряжения в диапазоне 80 … 600 В используется наконечник-электрод в головке детектора для гальванической связи с источником напряжения. Для обнаружения напряжения во втором диапазоне (от 3,3 до 24 кВ) непосредственный контакт с источником не требуется, достаточно приблизить головку индикатора к источнику напряжения на расстояние от 1 до 20 см.

Индикатор 276 HD имеет пыле- водонепроницаемый корпусе, что полностью защищает сенсорный блок индикатора от пыли, грязи, воды и позволяет работать с прибором на улице при любых погодных условиях.

Таблица: основные технические характеристики высоковольтных ручных детекторов-указателей напряжения

Параметры	275 HP	276 HD
Диапазон	от 240 В до 275 кВ	от 80 до 600 В от 3,3 до 24 кВ
Дистанция срабатывания	до 10 см	до 20 см
Визуальный индикатор	Красный светодиод	Красный светодиод
Акустический индикатор	Зуммер	Зуммер
Условия эксплуатации	-15 ºС….55 ºС; относительная влажность не более 93 %	-10 ºС….50 ºС; относительная влажность не более 85 %
Степень защиты корпуса	—	Пыле- Водонепроницаемый
Удлинитель	При использовании штанги	0,8 м
Питание	1,5 В × 3 Тип “С”	1,5 В × 3 Тип “LR44”
Габаритные размеры	229 × 9 мм	354 × 40 × 30 мм (1005 в удлинённом виде)
Масса	590 г	180 г

Индикаторы наличия и чередования фаз

Индикатор порядка чередования фаз можно условно отнести к группе указателей напряжения до 1000 В, так как функция индикации фазного напряжения является вторичной.

В первую очередь эти приборы предназначены для определения порядка чередования фаз. Индикаторы могут применяться в любой области, где есть 3-х фазное электрооборудование (моторы, приводы). Они позволяют быстро определить последовательность чередования фаз, наличие фазового напряжения и порядок подключения обмоток электродвигателя. Обычно такие индикаторы комплектуются зажимами типа “крокодил” с большим раскрытием рабочих кромок. Это позволяет легко подключать индикатор к выводам различной конфигурации или напрямую к токоведущим частям оборудования.

В качестве образцов рассмотри детекторы ST-860 и 888 PMR (рис. 10) от компании SEW (Тайвань), имеющие функциональность «3 в 1»: определение наличие фазного напряжения до 600 В (до 70 Гц – ST-860, до 400 Гц – 888 PMR), определение порядка подключения фаз, определение порядка обмоток электродвигателя.

Рисунок 10. Индикатор наличия и порядка чередования фаз 888 PMR

Индикаторы используют электронную схему индикации. Подключив прибор к проводам по индикации светодиодов (R/S/T) можно судить о наличии напряжения на соответствующих маркировке фазах. Дополнительные светодиоды (L/R) указывают правильность чередование фаз или направление вращения электродвигателя (по часовой или против часовой).

Индикаторы ST-850 (рис. 11) и 855 PR так же относятся к младшим моделям того же класса и выполняют две функции: определение наличие фазного напряжения (до 600 В, 50/60 Гц), определение порядка подключения фаз. Данные приборы используют смешанную схему индикации. Если для индикации наличия фазного напряжения используются светодиодные индикаторы как в старших моделях, то для определения порядка чередования фаз используется механический индикатор в виде вращающегося диска. По направлению его вращения определяется правильность чередования фаз.

Рисунок 11. Индикатор наличия и порядка чередования фаз 855 PR

Таблица: основные технические характеристики индикаторов наличия и чередования фаз

Параметры	888 PMR	ST-860	ST-850	855 PR
Диапазон	100 … 600 В 2 … 40 Гц	100 … 600 В 45 … 70 Гц	90 … 600 В 50/60 Гц	200 … 600 В 50/60 Гц
Индикатор наличия фазы	Три неоновых лампы
Индикатор порядка чередования фаз	Два светодиода	Неоновые лампы	Направление вращения диска с меткой
Инд. порядка подключения обмоток электродвигателя	Два светодиода		−	−
Измерительные провода	3 шт., съёмные, 0,5 м, зажим “крокодил”		3 шт., несъёмные, 1,1 м, зажим “крокодил”
Условия эксплуатации	-10 … 40°C, влажность 85 %
Источник питания	9 В (тип “Крона”)		−	−
Габаритные размеры	153 × 72 × 35 мм		134 × 85 × 45 мм
Масса	185 г	182 г	510 г	530 г

Все рассмотренные в обзоре индикаторы и указатели, от простых до многофункциональных детекторов, являются приборами «на каждый день» для специалистов, работающих в электроэнергетике, а также тех, кто занят в производстве, наладке и ремонте электрооборудования. Простота, надёжность и удобство в использовании данной группы приборов, а так же приемлемая цена, обуславливают сферы их применения не только для отраслевых специалистов, но и для бытового, домашнего использования.

У нас представлены товары лучших производителей

ПРИСТ предлагает оптимальные решения измерительных задач.

У нас вы можете купить осциллограф, источник питания, генератор сигналов, анализатор спектра, калибратор, мультиметр, токовые клещи, поверить средства измерения или откалибровать их. Также мы поставляем паяльно-ремонтное оборудование, антистатический инструмент, промышленную мебель. Мы имеем прямые контракты с крупнейшими мировыми производителями измерительного оборудования, благодаря этому можем подобрать то оборудование, которое решит Ваши задачи. Имея большой опыт, мы можем рекомендовать продукцию следующих торговых марок:
