Как работает датчик температуры двигателя?
Датчик температуры в двигателе обеспечивает раннее предупреждение о его перегреве мотора, что позволяет водителю остановить и заглушить автомобиль прежде, чем произойдет его повреждение из-за такого перегрева. В очень холодную погоду датчик температуры может также показать Вам, если двигатель ещё не прогрелся, а на непрогретом двигателе ездить также очень вредно для него.
Датчики показывают текущую температуру двигателя за счёт специального указателя, который постепенно поднимается вверх, когда Вы включаете зажигание. Блок датчика позволяет силе тока менять своё значение в зависимости от температуры двигателя за счёт нагревательной катушки внутри датчика. Биметаллическая полоска внутри катушки поворачивается на величину, зависящую от величины силы тока, и отклоняет указатель по калиброванному циферблату, чтобы дать водителю относительно точные показания температуры двигателя.
Система измерения температуры, как правило, состоит из двух элементов: сам датчик и блок датчика, который контролирует датчик, соединяясь с ним проводом.
Типы датчиков температуры
Есть два основных типа механизмов датчиков температуры двигателя:
- магнитные датчики
- биметаллические датчики
Вы сможете определить, какой тип из этих двух расположен в Вашем автомобиле, по тому, как он реагирует, когда Вы включаете зажигание. В случае магнитных датчиков указатель сразу же даёт показания температуры, а вот биметаллические датчики медленно толкают стрелку к чтению после включения зажигания.
Температурные датчики двигателя встроены в корпус приборной панели автомобиля. Блок датчика, однако, может быть в одном из следующих нескольких мест:
- корпус термостата,
- головка блока цилиндров
- верхний шланг радиатора.
В некоторых случаях датчик может быть и в иных местах, но во всех случаях датчик находится на магистрали течения охлаждающей жидкости на выходе из двигателя.
Магнитные датчики
Магнитные датчики, называемые также движущимися датчиками — это пара катушек, по одной на каждой стороне поворотной железной арматуры, которая держит и контролирует стрелку указателя. Катушки подключаются непосредственно к электрической сети автомобиля — одна из них контактирует напрямую с корпусом двигателя, а на другую подаётся ток от датчика, сопротивление которого как раз и изменяется в зависимости от температуры двигателя. Ток, протекающий через катушки, создаёт магнитное поле, которое перемещает указатель в ту или иную сторону. Величина перемещения зависит от разницы в магнитных полях, создаваемых двумя катушками. Эта разница, в свою очередь, зависит от размера тока, пропускаемого через сенсорный блок.
Биметаллические датчики
В биметаллических датчиках главную роль играет металлическая полоса и намотанная вокруг неё проволока, через которую проходит ток. Если Вы читали статью о том, как работают спидометры, то Вы уже знаете эту систему биметаллических датчиков. Суть её в том, что чем выше температура двигателя, тем больше тока поступает от сенсора, который нагревает обмотку вокруг пластины. Нагрев заставляет пластину немного растягиваться и изгибаться, передвигая на нужную откалиброванную величину стрелку указателя температуры двигателя.
В таком типе датчика, чтобы избежать ошибок, вызванных изменениями напряжения питания автомобиля из-за электрической нагрузки и скорости генератора, в цепочку датчика включен стабилизатор напряжения. Стабилизатор напряжения работает по принципу биметаллической ленты и сохраняет напряжение в постоянном диапазоне от 8 до 10 Вольт.
Про датчик температуры охлаждающей жидкости (ДТОЖ) — часть 2
В предыдущем материале, мы вместе с вами разобрались что из себя представляет ДТОЖ, какую роль он играет в электронном управлении двигателем и какие возникают неисправности. А сегодня я расскажу о том, как этот датчик диагностировать. Поехали!

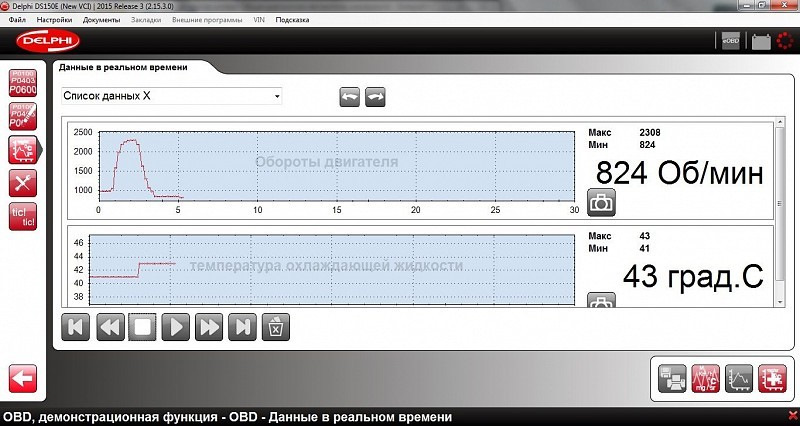

В случае, с четырёх-контактным датчиком, проверять будем основной датчик, который показывает температуру на ЭБУ двигателя. Самое первое, что нужно сделать в ситуации, когда с вашим автомобилем начались проблемы, это сделать компьютерную диагностику. Если у вас есть сканер, то это будет только вам в плюс. В нашем случае, вполне хватит простого сканера вроде ELM. И здесь не важно, будь то проблема с самим датчиком, проводкой или даже ЭБУ (редкость), сканер всё это покажет. Как я говорил в предыдущей статье, ЭБУ двигателем может и не записать код неисправности по ДТОЖ, поэтому нужно проследить за температурой, которую он показывает в разные моменты: полностью холодный и горячий двигатель, так как зачастую, ДТОЖ начинает моросить при перепадах температур. В случае, когда показания температуры в эти моменты приемлемые, запустите мотор и проследите за показаниями, также можно проехаться и промониторить показания, возможно неисправность проявиться под нагрузкой. И на последок, на только что заглушенном моторе, посмотрите показания в момент остывания. Для удобства, советую показания температуры выводить на график. Обратите внимание на фото ниже.

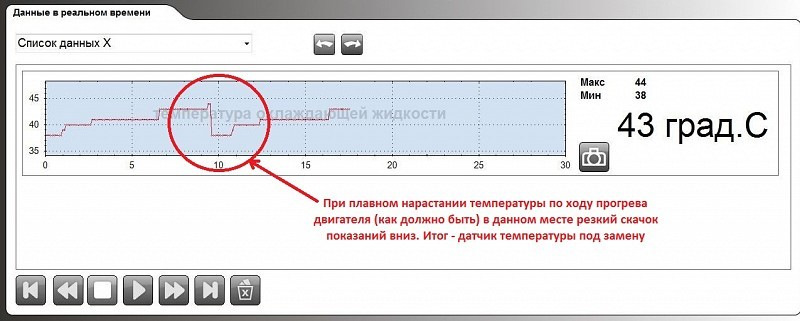

По мере роста температуры двигателя, растут и показания на графике, формируя своего рода "ступеньки" — это исправная работа ДТОЖ. Также и в случае с остыванием двигателя. А на следующем фото, на графике имеется резкий перепад, что свидетельствует о неисправном датчике.
Идём дальше. Когда вы определили, что действительно есть проблема с датчиком температуры, снимите с него разъём и осмотрите обе части: пины должны быть на своих местах, без окислений и повреждений. В случае, если на пинах "папа" ДТОЖ вы увидели, что один из них даже немного погнулся, то это уже может быть причиной. Вспомним предыдущий материал, где я описывал внутреннее устройство датчика, так вот, внутри него выводы терморезистора соединены с пинами "папа" и залиты компаундом, формируя цельный корпус и именно в этом соединении, когда гнётся пин, появляются микротрещины, которые будут препятствовать нормальной работе. Поэтому даже если вы выровняете пин, то это не всегда может помочь — помните об этом.
С разъёмами разобрались, теперь проверим проводку. Так как ЭБУ двигателя посылает на один вывод датчика опорное напряжение, а с другого уже считывает сколько вернулось, давайте проверим наличие этого напряжения: на снятом разъёме (мама) подключаетесь вольтметром. Для автомобилей VAG-группы, опорное напряжение с ДТОЖ для ЭБУ двигателя должно составлять около 5 В, для остальных марок воспользуйтесь мануалом. Теперь на сканере выведите показания датчика температуры, чтобы вы могли их мониторить и к выводам на снятой фишке подключите резистор, что будет технически правильнее, либо можно просто вставить перемычку: по сканеру в ЭБУ при установленной перемычке будет показана максимальная температура. В любом случае, если при установке перемычки или резистора, на сканере показания изменились, то есть произошла реакция (температура изменилась в большую сторону), то можно смело утверждать, что проводка от ЭБУ до самого датчика и сам ЭБУ исправны. Ведь перемычка по сути это не резистор, а так как практически всё опорное напряжение возвращается в ЭБУ, это своего рода имитация нагретого ДТОЖ, так как при нагревании сопротивление уменьшается и датчик почти всё напряжение возвращает обратно в ЭБУ. После такой диагностики, вы сможете максимально точно определить кто в данной схеме виноват: датчик или проводка. И это, я вам скажу, очень щадит кошелёк.

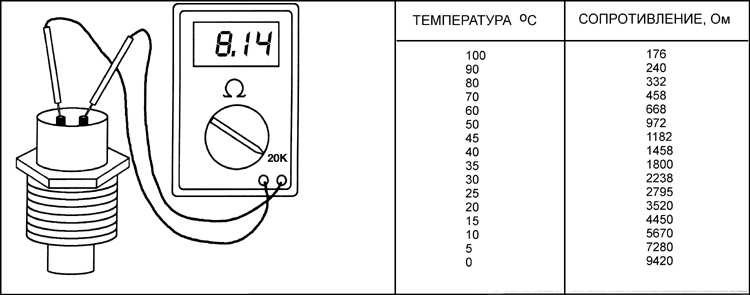

И напоследок: что делать, если нет сканера? Первым делом, при помощи мультиметра измеряете сопротивление на выводах датчика, сравниваете с температурной таблицей и сопоставляете результат с фактической температурой.
И вольтметром установите наличие на контактах разъёма опорного напряжения. К сожалению, без сканера у вас уже не получится провернуть фокус с перемычкой, как описано выше.
Если же у вас двух-контактный датчик (напомню, что в таком случае он передаёт показания на ЭБУ двигателя, и уже с него на приборку по CAN-шине), то алгоритм проверки такой же: проверяете при включённом зажигании наличие на разъёме опорного напряжения (5 В) и для полного убеждения можно замкнуть контакты разъёма резистором на 250 Ом, что примерно равняется 90 градусам. При этом стрелка приборной панели должна это показать. В результате, вы убедились, что проводка от ЭБУ к датчику, сам ЭБУ и приборная панель исправны. А чтобы установить корректные ли показания даёт датчик, можно замерить сопротивление на выводах датчика и сравнить с температурной таблицей, а лучше всего воспользоваться сканером.
На этом всё, если у вас остались ещё вопросы — пишите, буду рад помочь! Всем удачных ремонтов!
Из жары в озноб: зачем нужен датчик температуры охлаждающей жидкости и как его проверить
Датчик температуры охлаждающей жидкости (ДТОЖ) – штука сама по себе простая и весьма надёжная. Но выход этого датчика из строя может здорово осложнить жизнь, потому что он влияет на многие параметры работы двигателя. Можно очень долго искать причину сложного пуска мотора или его желания глохнуть на горячую, а она может крыться в небольшой детальке, которая и стоит не очень дорого, и достаточно просто меняется собственными руками. Вот только как понять, что пришло время её заменить или хотя бы проверить?
Пуск, прогрев и перегрев
Что такое ДТОЖ с точки зрения физики? Это просто термистор – резистор (сопротивление), параметры которого зависят от температуры. Точнее, всего один параметр – само сопротивление. Чем выше температура охлаждающей жидкости, тем меньше сопротивление (у него обратная зависимость). Чтобы это сопротивление замерить, по одному из проводов в разъёме датчика подаются постоянные плюсовые 5 вольт. Дальше всё просто: по тому, насколько упало напряжение, измеряется сопротивление термистора в текущий момент времени, и данные уходят на обработку в ЭБУ. И тот уже сам пересчитывает, какая температура у охлаждающей жидкости. Для чего ему это надо? А надо ему это для решения нескольких задач.
Во-первых, для того, чтобы правильно готовить топливо-воздушную смесь. При холодном пуске она должна быть чуть богаче, затем её требуется обеднить. Во-вторых, нужно правильно открывать дроссельную заслонку, чтобы в холод правильно запустить двигатель, а по мере его прогрева снижать обороты коленвала. В-третьих, когда машина уже прогрета, нужно контролировать температуру антифриза и при необходимости включать вентилятор системы охлаждения. Всё это обеспечивает датчик температуры даже в простых машинах.
В более сложных машинах (и моторах) датчик может выполнять и другие функции. Его информация помогает управлять термостатом с электронным управлением, а если датчика стоит два (на патрубке на выходе из блока и на патрубке на выходе из радиатора), то они контролируют работу системы охлаждения. Они могут менять скорость работы вентиляторов, могут сигнализировать о том, что что-то идёт не так, и система охлаждения не справляется с работой.
В общем, функций у ДТОЖ много. И если он вдруг перестаёт работать, мотор будет вести себя неадекватно. В первую очередь может сильно осложниться холодный пуск. Дроссельная заслонка может не открыться на нужный угол, отчего обороты после пуска мотора будут недостаточными. А по мере прогрева может случится обратная ситуация: несмотря на рост температуры, обороты снижаться не будут, вдобавок может не включаться вентилятор системы охлаждения и могут появиться ошибки приготовления смеси. Проявления могут быть различными, причём значок Check Engine может предательски молчать. А если он и загорится, то сам по себе ни о чём не скажет – потребуется диагностика сканером.
Ну, с ним всё просто: достаточно проверить наличие ошибок из диапазона P0115 – P0118, а ещё лучше – проверить значения, которые выдаёт датчик по мере прогрева антифриза. Одним словом, жизнь со сканером проста и прекрасна, и лучший и простейший способ проверка ДТОЖ – это проверка через диагностический разъём приличным сканером. А что делать, если его под рукой нет?
Не виноватый я!
К сожалению, понадобится хотя бы мультиметр. Но иногда можно обойтись и без него просто в силу простоты конструкции датчика.
Действительно, что там может сломаться? Почти ничего. Если, конечно, не заливать в систему охлаждения воду из-под крана – тогда может сгнить сам резистор (потому что датчик стоит в антифризе, температуру которого он и измеряет). В остальных случаях подводит его проводка. Поэтому проверку датчика нужно начинать с проверки проводки. Сначала снимаем фишку разъёма и смотрим, всё ли там в порядке. Если видим отвратительные зелёные окислы (или серые или даже белые), то сначала надо всё очистить, а уже потом заниматься диагностикой.
Есть смысл немного подёргать все провода, подходящие к датчику. Вполне вероятно, что один из них подгнил внутри изоляции и своей функции не выполняет. Это намного более вероятно, чем поломка самого датчика.
Если контакты чистые, а провода от разъёма не отгнили, придётся брать в руки мультиметр. Для начала проверим, подаётся ли на датчик постоянное напряжение. Если оно есть и оно действительно постоянное (как я говорил выше, обычно это пять вольт), то можно проверять сам датчик. Есть два способа его проверки: для ленивых и для занудных. Сначала попробуем сделать это способом для ленивых.
Тут не надо снимать датчик. Надо лишь измерить его сопротивление. Но сделать это желательно как минимум трижды: на полностью прогретом моторе, минут через 20 после его остановки и после того, как мотор полностью остыл. И теперь смотрим на три наших замера. Так как сопротивление термистора в зависимости от температуры меняется очень сильно (от 150-200 Ом на горячем моторе до 7-8 КОм при нуле), то разница в замерах должна быть очень существенной. Если этого не произошло, то с датчиком что-то явно не так. Можно смело покупать новый и не мучиться с дальнейшими замерами. Это был путь ленивых.
Путь занудных, само собой, сложнее. Не знаю, часто ли им идут в жизни, но он существует. Первый шаг на этом пути – это извлечение самого датчика. Для этого нужно слить довольно много антифриза и не обжечься им. Датчик вкручивается по резьбе, так что его требуется просто выкрутить.
Несём его домой и готовим какую-нибудь кастрюльку воды и термометр. Дальше вы, наверное, уже всё поняли: измеряем сопротивление погруженного в воду датчика с некоторым шагом (3, 5 или 10 градусов в зависимости от степени занудства). В результате действий получаем кривую сопротивления и смотрим, всё ли на ней в порядке. Само собой, чтобы это узнать, надо найти данные о датчике, который проверяете. Если значения сопротивлений при определённой температуре воды соответствуют указанным в справочнике, значит, всё хорошо.
Почему этот точный способ я назвал занудным? Потому что по большому счёту достаточно сделать два замера – при известной комнатной температуре и в кипятке (который всегда приблизительно 100 градусов) – и сравнить их с нормальными значениями. Термистор либо работает, либо нет. Теоретически врать он тоже может, но это совсем уж редкий случай.
Вместо заключения
Каких-то способов продлить жизнь датчику охлаждающей жидкости нет. Как я уже говорил, чаще страдает его проводка и разъём, которые живут в агрессивной среде. Им портят жизнь не только грязь с дорог, но и то, что они работают с очень горячим антифризом. От этого никуда не деться, так что тут можно запомнить только одно правило: прежде, чем бежать в магазин за новым ДТОЖ, нужно проверить его проводку. В принципе, это правило работает почти со всеми датчиками. Кроме более капризных – например, датчик парктроника можно убить одной мойкой высокого давления.
А вот что действительно вредит датчику, так это очень старый антифриз в состоянии бурой жижи, залитый в систему охлаждения. Когда эта бурда нагревается, она становится ещё более агрессивной, и даже такое простое устройство, как этот датчик, легко в ней умирает. Поэтому хотя бы изредка менять антифриз надо: когда в нём много воды, ржавчины и грязи, он и охлаждает хуже, и снижает ресурс других деталей (и я не про датчик, а, например, про радиаторы и помпу).
Ну а для проверки ДТОЖ проще всего использовать всё-таки сканер. Да, можно обойтись и без него, но с ним всё можно сделать быстрее. При работе мультиметром на горячем двигателе берегите руки и помните, что первое время после остановки мотора в системе ещё сохраняется повышенное давление, поэтому сливать антифриз перед снятием датчика (если это всё-таки необходимо) нужно осторожно.
Почему поднимается температура двигателя
Перегрев двигателя это самое худшее, что может произойти с нами в дороге. Из-за большой температуры двигатель автомобиля может выйти из строя и вам после этого предстоит отправиться в технический центр для дорогостоящего ремонта. Как правило, такой перегрев машины (естественно двигателя) в основном случается в моменты, когда вы попадаете в дорожную пробку. В этот момент любой из водителей (или почти любой) молится о том, чтобы поток движения из автомобилей не останавливался и хоть бы по чуть-чуть продолжал двигаться. Дело вот в чем, в процессе движения ваш двигатель получает дополнительный поток воздуха и тем самым постоянно охлаждается, а значит не перегревается. Так в чем же основные причины перегрева двигателя и, как мы с вами можем этого избежать?
Не менее важно знать: Самые дорогие поломки в автомобиле
Есть несколько основных причин из-за которых температура двигателя начинает подниматься (ползти в верх) и, если автомобиль не заглушить, то он перегреется.
1) Низкий уровень охлаждающей жидкости
Самой распространенной причиной перегрева двигателя является низкий уровень охлаждающей жидкости.
Ваша система охлаждения в автомобиле наполнена антифризом (охлаждающей жидкостью), которая постоянно циркулирует по замкнутой системе отводя тем самым лишние тепло, которое образуется при работе двигателя. Если в системе охлаждения не достаточно антифриза, то тепло от двигателя естественно не будет выводиться и силовой агрегат начнет греться.
Обычно при росте температуры выше рабочей температуры двигателя в 90 градусов, бывалые водители советуют включить печку в салоне автомобиля, а значит тем самым пустить лишнее тепло от мотора прямо в салон автомобиля. Но на самом деле это не всегда помогает. Если уровень охлаждающей жидкости находится на низком уровне, то включение печки полностью не защитит двигатель от его перегрева.
Поэтому дорогие автомобилисты запомните, если вы заметили, что температура двигателя поползла вверх (поднялась выше 90 градусов) и стремительно движется к опасной красной зоне, то остановите и припаркуйте автомобиль, выключите зажигание и обязательно проверьте уровень антифриза в охлаждающей системе.
2) Отказал электрический вентилятор охлаждения
Если ваша автомашина имеет электрический вентилятор охлаждения и он вышел из строя (нет вращения при при горячем двигателе), то это может также привести к перегреву автомобиля (двигателя).
Дело здесь вот в чем, электрический вентилятор охлаждения передает двигателю холодный воздух с улицы, который проходит через радиатор охлаждения. Вентилятор охлаждает мотор в тот момент, когда ваша машина движется на небольшой скорости помогая тем самым двигателю охлаждаться.
Если во время движения автомобиля вы увидели, что температура двигателя начала расти и двигаться в сторону красной опасной зоны, то остановите пожалуйста машину, после этого откройте капот и проверьте, работает ли в ней вентилятор охлаждения.(?) Если вентилятор не крутится, то вам необходимо на месте выяснить причину неисправности, которая может быть в следующем:
— Плохой контакт, питающий вентилятор
Для того чтобы проверить контакт вентилятора охлаждения, необходимо снять жгут проводов, которые питают вентилятор. С помощью двух проводов запитайте вентилятор напрямую от аккумулятора. Если причина неисправности вентилятора в жгуте проводов, то вентилятор охлаждения заработает.
Если ваша машина не имеет датчика радиатора, то этот способ проверки может вам не подойти. Тогда для обнаружения неисправности необходимо снять электрический разъем с вентилятора, а далее можете замкнуть контакты разъёма самого вентилятора. Если он исправен, то вентилятор заработает.
— Неисправен датчик включения вентилятора
Во многих и особенно в современных автомобилях установлен температурный датчик, который включает вентилятор охлаждения. Происходит это после того, как температура охлаждающей жидкости достигла своей определенной температуры.
Для того чтобы проверить исправность датчика необходимо, также снять жгут проводов питающий вентилятор и замкнуть контакты вентилятора. Если вентилятор находится в исправном состоянии, то он начнет работать.
3) Неисправность термостата
Наиболее вероятной причиной перегрева автомобиля на большой скорости может быть неисправность термостата. Если вы едите на большой скорости, то нагрузка на двигатель автомобиля увеличивается, то есть, в этот момент она намного больше, чем при движении машины на небольшой скорости.
Из-за увеличенной нагрузки мотор автомобиля нуждается в более значительном охлаждении. Для этого система самого охлаждения при движении на большой скорости подает в охлаждающую систему больше охлаждающей жидкости, чтобы тем самым охладить двигатель машины. Этот процесс как-раз и регулируется термостатом, который периодически может выходить из строя.
Например, термостат может просто не открыться, что приведет к нехватке охлаждающей жидкости в определенной области охлаждающей системы мотора. В этом случае ваш двигатель начнет очень быстро нагреваться и шкала датчика дойдет до критических значений.
Поэтому друзья необходимо помнить, никогда не забывайте контролировать температуру двигателя с помощью датчика на приборной панели.
При любых сдвигах стрелки температуры в сторону красного значения, сразу останавливайте автомобиль и проверяйте исправность системы охлаждения.
4) Обрыв ремня вентилятора охлаждения
Во многих моделях автомобилей, которые сегодня эксплуатируются на наших дорогах, установлены вентиляторы охлаждения, которые управляются с помощью ременного привода. В отличие от электрического привода вентилятор, работающей от ременного привода, может выйти из строя только при обрыве самого ремня.
В таком случае такой ремонт вентилятора охлаждения заключается лишь только в замене самого ремня, когда как ремонт электрического вентилятора обойдется уже значительно дороже.
5) Грязный радиатор
Если ваш автомобиль проехал более 80 тыс. км, то вероятнее всего радиатор охлаждения в нем сильно загрязнен, что также может стать причиной перегрева двигателя.
Для того, чтобы этого избежать необходимо каждый год проводить промывку радиатора. Желательно, чтобы вместе с чисткой радиатора менялась и сама охлаждающая жидкость. Не смотря на тот факт, что сам производитель рекомендуют менять антифриз каждые 3 года, мы со своей стороны настоятельно рекомендуем менять эту охлаждающую жидкость лучше каждый год.
В заключении уважаемые читатели мы хотели бы еще раз напомнить всем автолюбителям, что помимо регулярной проверки всей системы охлаждения (особенно перед дальней поездкой) необходимо периодически проводить полную диагностику работы всех самых важных систем автомобиля. Не забывайте регулярно проверять уровень масла в двигателе автомобиля. Помните о том, что поддерживая уровень масла в двигателе на оптимальных значениях, вы уменьшаете нагрузку на сам мотор и тем самым заранее предотвращаете лишний перегрев (нагрев) двигателя.
Чем меньше будет нагрузка на двигатель, тем больше будет срок службы силового агрегата автомашины. Удачи Вам друзья!
