Как подключить аварийное освещение к основному освещению

Аварийное эвакуационное освещение

В чрезвычайных ситуациях, связанных с отказом основного освещения (блэкауты, пожары, техногенные аварии) вводятся в действие системы аварийного освещения (САО). Они решают две задачи: обеспечивают безопасную эвакуацию людей из зданий и/или помогают завершить/продолжить работы на объекте. В этом обзоре рассмотрены принципы построения системы, аварийная светотехника и другие технические средства, используемые в САО.

Общие принципы и структура

Аварийное освещение играет ключевую роль в экстренном спасении людей и продолжении критически важных работ. Быстро покинуть помещение, нейтрализовать цепочку технологических аварий — все это возможно только с помощью специальных осветительных систем, подключенных к резервным источникам энергии.

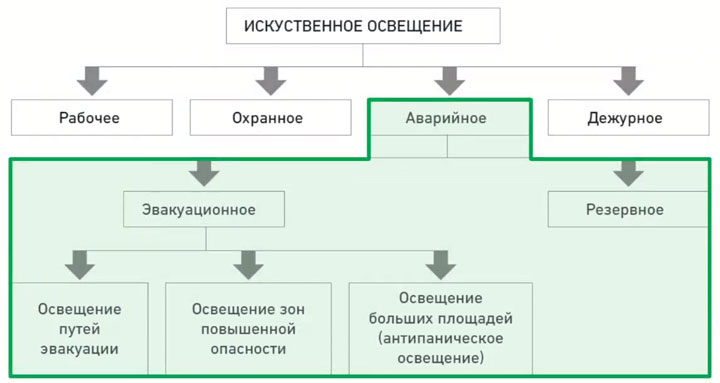

Виды аварийного освещения

2 главные функции исполняются эвакуационной и резервной подсистемами. Резервное освещение служит для автоматической временной замены рабочего. Эвакуационное — предусматривает наличие нескольких ветвей для обслуживания:

• Путей эвакуации.
• Зон повышенной опасности — подсветка опасного движущегося оборудования, мест с повышенным риском падения и т.п.
• Антипанического освещения — в местах скопления людей для обеспечения движения к путям эвакуации.

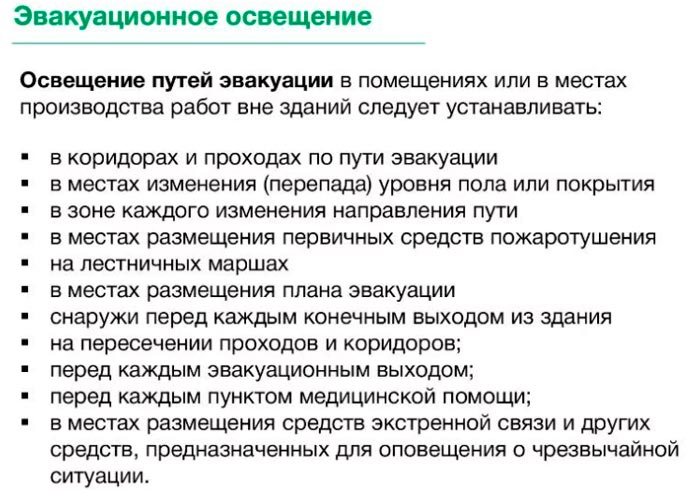

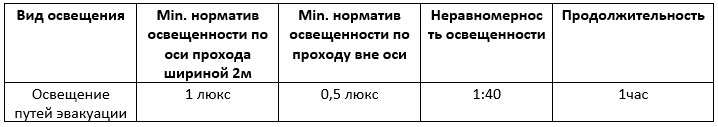

Как освещаются эвакуационные пути

Главная цель — обеспечить безопасный своевременный выход из здания жильцов, работников, посетителей. Маршрут эвакуации начинается непосредственно в помещениях проживания, работы и пользования услугами. Поэтому над выходом из помещения должен быть расположен эвакуационный светильник и световой указатель с соответствующей пиктограммой.

Далее средства аварийного освещения располагаются по всему маршруту эвакуации до его конечной точки — выхода из здания наружу. Они делятся на собственно светильники и световые указатели с инфографикой.

Дополнительные задачи освещения эвакуационных путей — помощь в доступе к зонам безопасности; обеспечение возможности борьбы с огнем, задымлением и др. опасностями; указание на места оказания помощи, средств пожаротушения и другого инвентаря экстренного назначения, расположения СИЗ и пунктов оповещения.

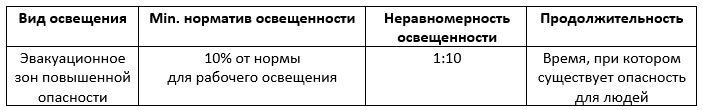

Освещение зон повышенной опасности

Целью освещения зон высокого риска является защита жизни и здоровья людей от:

• Технологических опасностей — машин с движущимися рабочими органами, открытых резервуаров с кислотами и щелочами, оборудования под напряжением, сосудов под высоким давлением, работающих печей и т.п.
• Опасностей, связанных с высотой и транспортом — неогражденных площадок с возможностью падения, эскалаторами, зонами автоматических и управляемых человеком погрузочно-разгрузочных механизмов.

Освещение зон повышенной опасности может быть как самостоятельной подсистемой эвакуационного, так и частью резервного освещения (если предполагается продолжение обслуживания и работ на описанном оборудовании после срабатывания аварийной сигнализации и/или отключения основного электропитания).

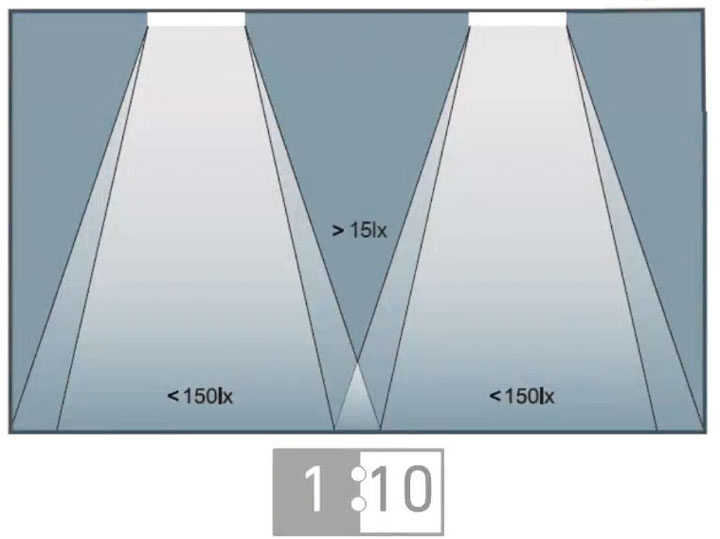

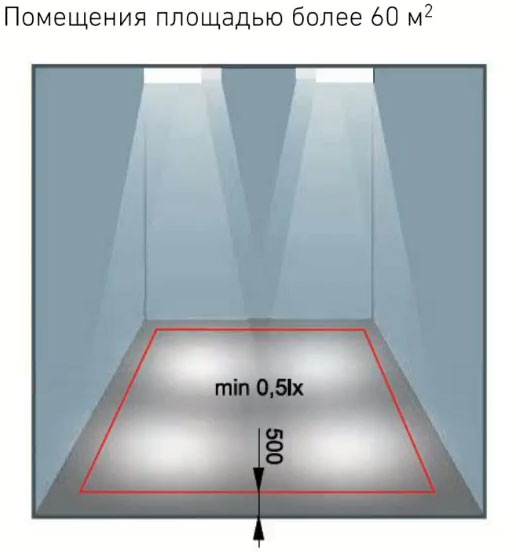

Антипаническое освещение

Оборудуется в помещениях и на открытых площадках, где площадь не менее 60 м 2 и/или потенциальное скопление людей могут создавать трудности с ориентацией и поиском путей эвакуации. Цель — предупреждение паники в аварийных ситуациях и гарантированное обеспечение видимости указателей направления движения из любых точек зоны.

Сохранение хорошей освещенности, определенность и однозначность толкования инфографики работают против растерянности. В таких условиях организованное движение к аварийному выходу начинается сразу после объявления тревоги, что подчиняет всех общему действию, исключая панику.

Резервное освещение

Это единственный вид аварийного освещения, главная задача которого не связана с эвакуацией людей. Ряд важных технических и гуманитарных процессов невозможно прекратить без наступления тяжелых последствий — гибели людей, получения ими травм, развития новых техногенных аварий и т.п. Поэтому предприятия непрерывного цикла, больницы, вокзалы, аэропорты, военные объекты, службы безопасности — все они оборудуются системами резервного освещения.

Эти системы предполагают обеспечение света с параметрами на уровне основного рабочего. В зависимости от задачи (штатный вывод оборудования из эксплуатации или бессрочное продолжение работы) резервное освещение рассчитывается на срок действия до 8 часов и более. Настолько, насколько это необходимо — то есть, до возобновления основного энергообеспечения.

Экономически нецелесообразно применять специальные отдельные светильники для резервных систем. Поэтому штатная светотехника при отказе или отключении основной системы электропитания автоматически переключается на источник централизованного аварийного энергоснабжения.

Наличие резервного освещения не исключает необходимости оборудования на объекте эвакуационной системы со всеми необходимыми световыми указателями.

Ввод в действие и энергообеспечение

САО вводится в действие:

• Автоматически — при отказе/отключении основного освещения или энергообеспечения объекта в целом.
• Автоматически или с пульта управления — при срабатывании пожарной или любой другой аварийной сигнализации.

Источники энергии всей САО или отдельных ее элементов должны быть независимыми от основной системы энергоснабжения объекта. Встречаются две схемы питания светильников аварийного и эвакуационного освещения — централизованная (от центрального блока аккумуляторов или резервного генератора) и автономная (аккумуляторы входят в комплектацию светильников).

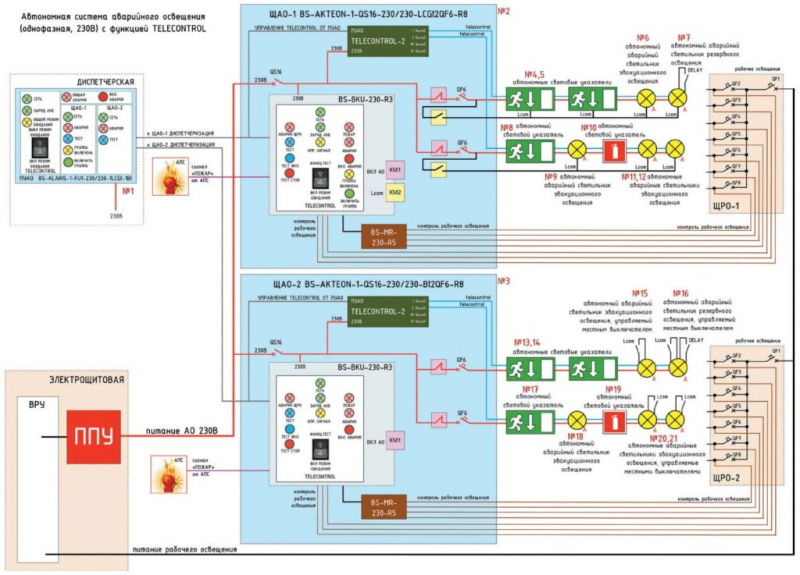

Схемы питания аварийного освещения

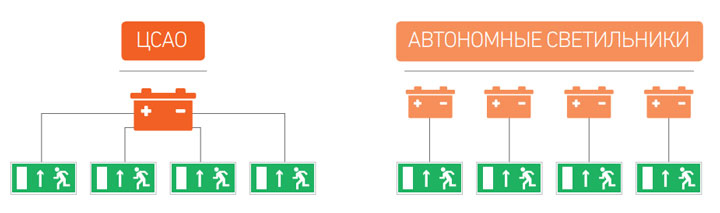

Аварийное освещение может быть реализовано посредством автономных светильников, либо с помощью централизованной системы резервного питания. Автономные приборы укомплектовываются собственными аккумуляторами.

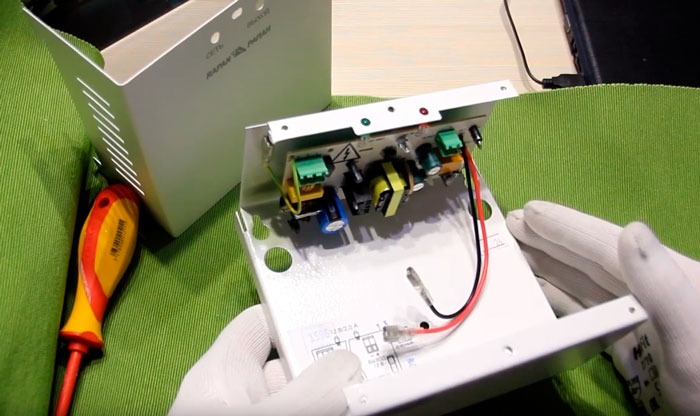

Централизованная система основывается на генераторе, аккумуляторном блоке с инвертором или сочетании этих 3 устройств. Аккумуляторный блок автономного светильника называется БАП (блок аварийного питания) и содержит в своей схеме:

• Батарею Ni–Mh или Ni–Cd емкостью, обеспечивающей 1 или 3 ч работы.
• Плату зарядки батареи с выпрямителем.
• Инвертор (преобразователь постоянного тока в переменный).
• Цепь контроля сети (включает питание от батареи через инвертор, если напряжение основной сети падает ниже установленного предела).
• Устройство индикации (для визуального контроля).

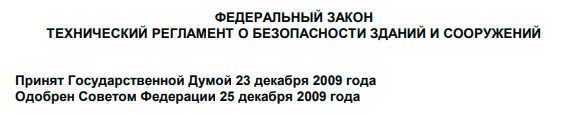

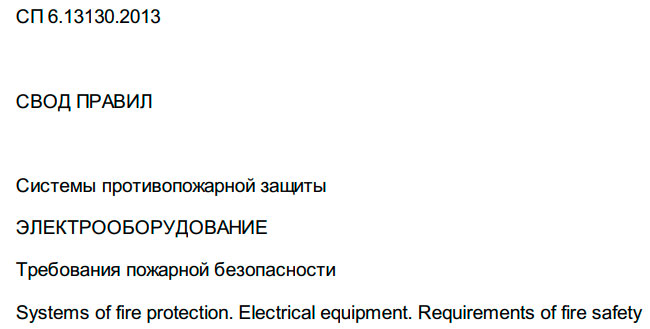

Нормы и правила аварийного/эвакуационного освещения

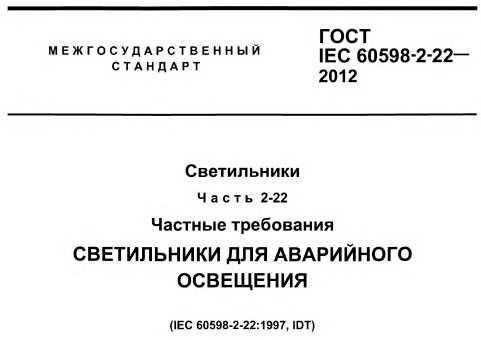

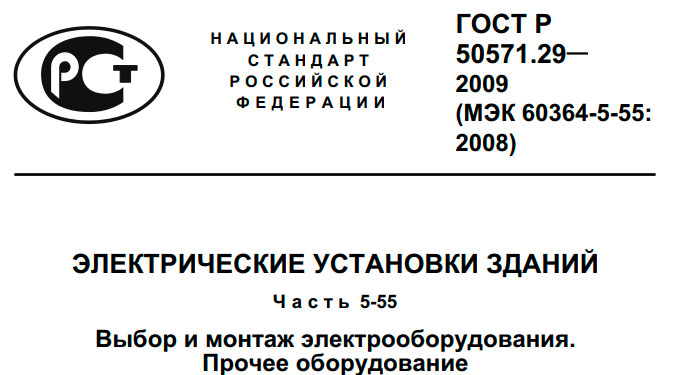

Регламентация аварийного освещения состоит из 3 групп стандартов:

• Требования к специальным светильникам и другим электротехническим устройствам .
• Параметры и особенности САО, а также принципы их проектирования.
• Инфографика (пиктограммы).

Сложности с выбором аварийных светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для аварийного освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

В каких сферах применение САО является обязательным?

Система должна устанавливаться везде, где предусмотрено искусственное освещение, за редкими исключениями. Речь идет о тех зданиях и зонах, где не может быть критического скопления людей на эвакуационных маршрутах. Это, прежде всего, частные коттеджи и жилые дома не более 5 этажей с лестничными площадками простой планировки и небольшим количеством квартир на площадку.

Общие рекомендации

Если от выхода из квартиры до лифта или лестницы существует хотя бы один поворот, эвакуационное освещение необходимо. И, разумеется, в обязательном порядке им должны быть оснащены:

• Высотные жилые дома.
• Все общественные, коммерческие и промышленные объекты.
• Крытые и открытые зоны автозаправок, стоянок и транспортных тоннелей.
• Эксперты в области техногенных катастроф, считают, что особое внимание эвакуационному освещению должно уделяться при проектировании инженерных коммуникация для:
• Объектов, отличающихся высокой скученностью посетителей (организация массовых зрелищных мероприятий).
• Заведений с розничной торговлей алкоголем на разлив (бары, рестораны, ночные клубы).
• Объектов старой постройки с высокой посещаемостью (музеи, галереи, клубы и т.п. заведения в зданиях, относящихся к культурному наследию).

Резервное освещение на случай отказов энергоснабжения, не связанных с необходимостью эвакуации людей, необходимо:

• На производстве с непрерывным технологическим циклом.
• В медицинских учреждениях.
• В аэропортах и на вокзалах
• На любых других объектах, где даже кратковременная остановка деятельности может привести к человеческим жертвам, авариям и/или значительным убыткам.

Аварийное освещение в кафе, барах, ресторанах

В фойе и зонах с посадочными местами/барными стойками устанавливаются средства эвакуационного освещения. Если площадь этих зон > 60 м 2 , а ожидаемое количество посетителей достигает 30 человек и более — помещения оборудуются и противопанической светотехникой.

В самом простом случае (маленькие кофейни, закусочные на 2 – 4 столика элементарной планировки) достаточно побеспокоиться о том, чтобы над выходом был установлен внутренне освещаемый световой указатель с соответствующей пиктограммой. Но это то, что касается основного зала. Кроме него независимо от масштаба заведения эвакуационное освещение предусматривается во вспомогательных (гардеробные, туалеты, коридоры) и производственных зонах (кухни, кладовые, административные помещения).

Крупные заведения и объекты со сложной планировкой требуют более развернутых инженерных решений.

Важными нюансами при разработке САО для кафе, баров и ресторанов выступают:

• Учет повышенной пожарной опасности витрин, стеллажей и других мест хранения алкогольных напитков — в расчет берутся скорость распространения пламени, высокая вероятность задымления, расположение средств пожаротушения и пожарных извещателей.
• Освещение зон повышенной опасности на кухнях — всего, что связано с высокими температурами и оборудованием под высоким напряжением.

Аварийное освещение в магазинах и торговых объектах

Оснащению САО подлежат все типы розничных коммерческих предприятий независимо от способа их расположения и архитектурных особенностей. В залах S < 60 м 2 обязательно монтируется эвакуационное освещение. Более крупные помещения оснащаются еще и антипанической светотехникой.

К типовым зонам повышенной опасности, требующим соответствующего аварийного освещения, в торговых помещениях относятся:

• Логистические узлы (зона погрузки/выгрузки товара, а также склады с товаром классов горючести Г2 и выше).
• Площадки входа и выхода транспортного оборудования (у эскалаторов и лифтов).
• Электрощитовые, пункты управления инженерными коммуникациями и оборудованием, работающим от резервного электропитания).

Аварийное освещение в медицинских учреждениях

Главная особенность САО на объектах здравоохранения — обширный список помещений с обязательным резервным освещением. Так как они должны продолжать функционировать в условиях любых ЧП, сопровождающихся отключением основного освещения, резервная светотехника монтируется в:

• Операционных блоках, манипуляционных кабинетах и аналитических лабораториях.
• Палатах интенсивной терапии.
• Родовых отделениях.
• Постах служб.
• Аптечных пунктах.
• В пунктах подготовки и ожидания бригад скорой помощи..
• Гардеробных, насосных, вестибюлях, тепловых пунктах.

Остальные виды аварийного освещения — эвакуационного, антипанического и зон повышенной опасности в медицинских учреждениях оборудуются в соответствии с общими требованиями профильных стандартов.

Промышленное и складское аварийное освещение

Цеха, мастерские, склады, открытые технологические площадки и другие производственные помещения и зоны — относятся к объектам с обязательным оснащением САО. В большинстве цехов приходится устанавливать все виды эвакуационного освещения: путей эвакуации, антипанического, а также зон повышенной опасности.

Кроме эвакуационных систем устанавливается резервное освещение:

• На производствах с непрерывным технологическим циклом
• На установках и системах, чья внезапная остановка может привести к человеческим жертвам (или угрозе здоровью людей) и серьезным авариям.

Аварийное освещение в офисах

САО для офисных помещений за единственным исключением являются обязательными и нормируются общими положениями ГОСТ Р 55842, а также подпунктом данного стандарта «Аварийное освещение высотных зданий». Без аварийной светотехники может эксплуатироваться только один тип офисов — помещения простой планировки площадью не более 30 м 2 , расположенные на первых этажах зданий и имеющие отдельный выход на улицу (он же — единственный). При этом общее количество персонала и посетителей не должно превышать 15 чел.

Кроме освещения путей эвакуации для офисов актуальными являются антипанические системы, обязательные при площадях более 60 м 2 и суммарной численности персонала и посетителей ≥ 30 чел.

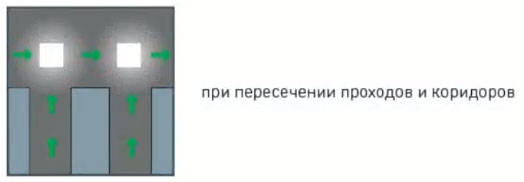

Рис. 3. Освещение ключевых зон эвакуационных путей

Где устанавливаются аварийные светильники

В технических стандартах оговаривается только расположении эвакуационной светотехники, так как функцию резервного выполняет основная светотехника рабочего освещения. Аварийные/эвакуационные светильники устанавливаются в:

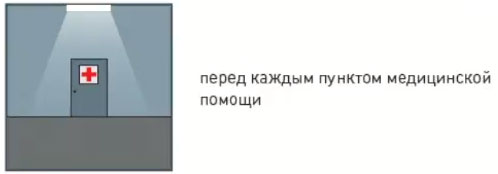

• Ключевых точках на маршруте эвакуации — сюда относятся изменения направления движения и уровня пола, лестничные пролеты, входы и выходы, места с ручными извещателями, средствами пожаротушения и хранения СИЗ и т.п.
• Зонах повышенной опасности (они не должны входить в определяемые пути эвакуации из зданий, но часть людей может находиться там в момент срабатывания аварийной сигнализации и включения аварийного освещения) — это пассажирские лифты, эскалаторы, открытые и многоэтажные стоянки.
• Коридорах, фойе, холлах, лобби (регистрационных зонах, рецепциях), туалетах (за исключением туалетов в гостиничных номерах и туалетов на одного здорового человека).

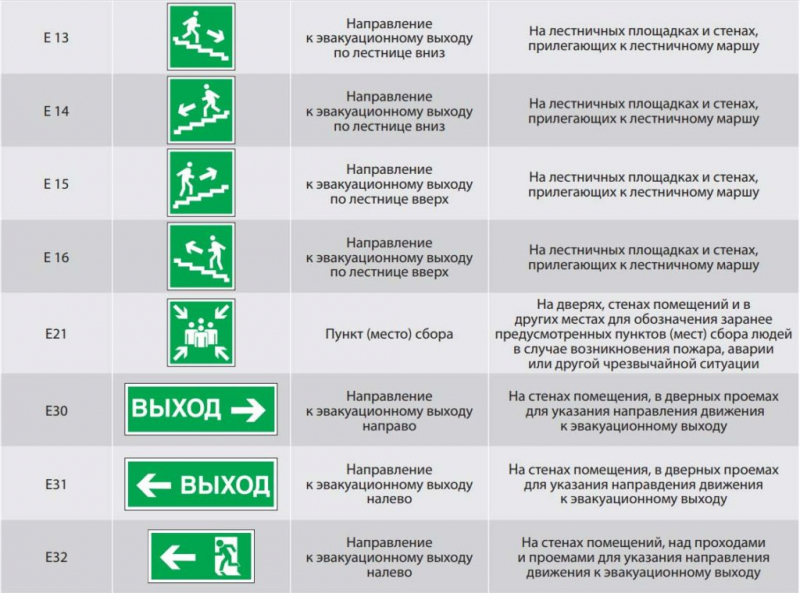

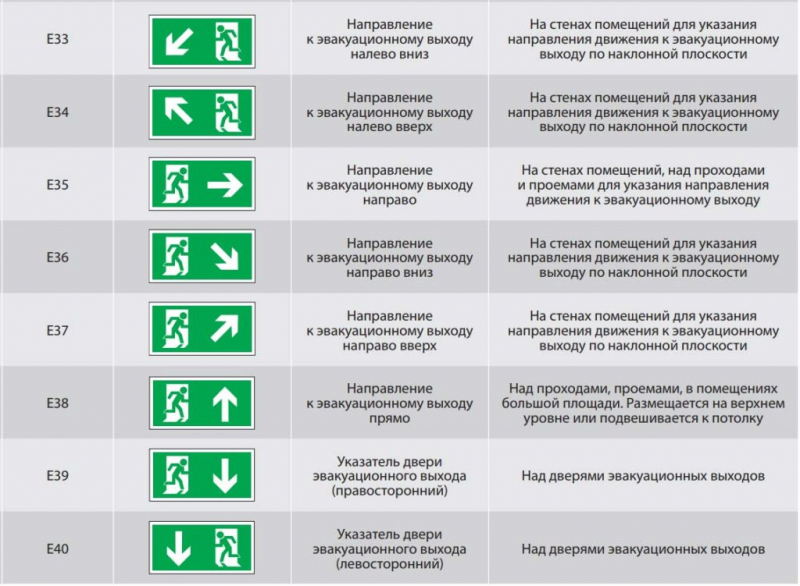

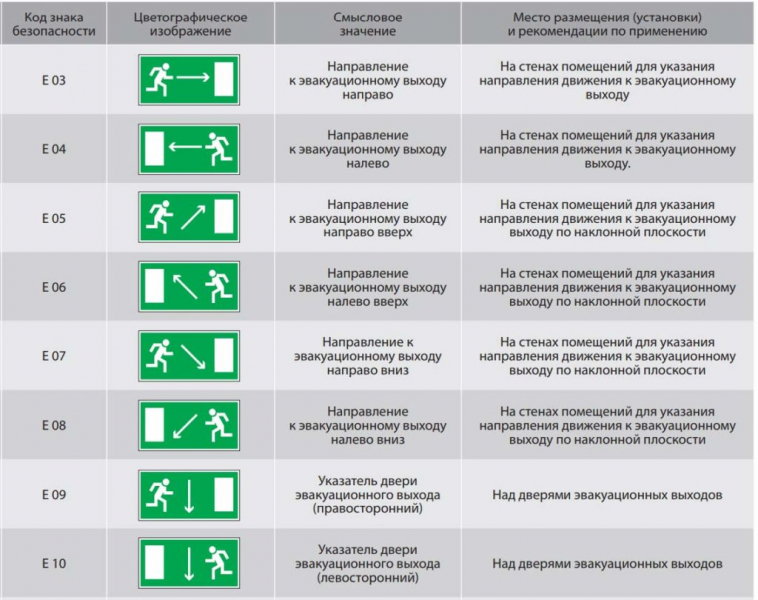

Эвакуационная инфографика и ее взаимосвязь с аварийным освещением

Все знаки, относящиеся к обозначению направлений эвакуации, зон опасности, мест расположения аварийного оборудования и т.п. — могут быть внешне- или самоосвещаемыми. Самоосвещаемые пиктограммы относятся к световым указателям. Для пиктограмм действует правило достаточной видимости: MIN высота знака рассчитывается по формуле h = L/200, где L — это максимальное расстояние просмотра. Например, с 20 метров должна просматриваться инфографика высотой не менее 100 мм.

Рис. 4. Расположение и размеры эвакуационных и других аварийных пиктограмм

Минимальное время работы САО

В аварийной ситуации освещение должно быть обеспечено на время, достаточное для эвакуации или выполнения важных работ. Минимально требуемая продолжительность работы САО в нормативных таблицах называется расчетной длительностью и определяется в часах. Максимально допустимое время срабатывания системы обозначается как «время включения» или «время отклика» и определяется в секундах.

Для большинства помещений расчетная длительность составляет 1 ч или 3 ч. Для резервного освещения параметр может быть увеличен до 8 ч. Время отклика до 50 % от расчетной освещенности должно составлять ≤ 5 с, а до 100 % — не превышать 60 с. В зонах повышенной опасности время отклика уменьшено до 0,5 с для выхода на 100 % освещенность.

Нормы освещенности и других параметров аварийного освещения

Требуемые уровни освещенности, расчетной длительности и времени отклика должны соответствовать типам объектов, видам помещений и типовым зонам.

Функциональные параметры работы систем аварийного освещения на объектах коммерческой сферы
Тип помещение	Вид освещения	Min освещенность, лк	Время отклика, с	Расчетная длительность, ч	Световые указатели с подсветкой
Ритейл
Торговые залы > 60 м 2	Антипаника	0,5	15	1	+
	Эвакуационное	1	15	1	+
Торговые залы < 60 м 2	Эвакуационное	1	15	1	+
Эвакуационные маршруты	Эвакуационное	1	15	1	+
Места перед выходами и другие важные зоны на эвакуац. маршруте	Эвакуационное	5	15	1	+
Входы и сходы с эскалаторов, предлифтовые площадки	Зон повышенной опасности	15	0,5	1	—
Посты служб и оказания экстренной помощи	Эвакуационное	5	15	1	+
Пункты с об-нием, работающим от аварийных ИП, зоны погрузки/выгрузки	Зон повышенной опасности	10 % от осн-го, но ≥ 15	0,5	1	—
Пассажирские лифты	Эвакуационное	1	15	1	+
Кафе, бары, рестораны
Залы > 60 м 2 с возможностью разме щения более 30 чел	Антипаника	0,5	15	1	+
	Эвакуационное	1	15	1	+
Залы < 60 м 2	Эвакуационное	1	15	1	+
Эвакуационные марш-ты	Эвакуационное	1	15	1	+
Места перед выходами и другие важные зоны на эвакуац. маршруте	Эвакуационное	5	15	1	+
Зоны с потенциально опасным оборудовани ем (печи, плиты и т.д.)	Зон повышенной опасности	10 % от основ-го	0,5	0,5	_
Пасс. и груз. лифты	Эвакуационное	1	15	1	+
Офисы во многоэтажных зданиях
Эвакуационные марш-ты	Эвакуационное	1	15	1	+
Лифты и авар. площадки	Эвакуационное	5	15	1	+
Посты служб и оказания экстренной помощи	Эвакуационное	5	15	1	+
Пункты с об-нием, работающим от аварийных ИП	Зон повышенной опасности	10 % от основ-го	0,5	1	+

Виды и классификации аварийных светильников

Аварийные светильники различаются по:

• Режиму работы — на постоянные (непрерывного действия), периодического (аварийного включения) и комбинированные.
• Типу электропитания — на автономные (с БАП) и неавтономные (без БАП).
• Функциональному назначению — на собственно светильники и световые указатели.
• Конструктивному типу — на накладные, подвесные, встраиваемые, линейные, растровые, OMNI, точечные.
• Источникам света — на светодиодные и люминесцентные.

Режим работы и тип электропитания

На крупных объектах используются централизованные системы аварийного электроснабжения, когда САО запитываются от генераторов, центральных аккумуляторных блоков или комплексов «генератор – аккумулятор». Если есть централизованное питание, необходимость БАП в конструкциях аварийных светильников отпадает.

Используются неавтономные осветительные приборы, в частности, обычные серийные светильники. Разумеется, речь идет об общем аварийном освещении, работающим от центральной резервной электросети. В качестве световых указателей в таких системах используют исключительно специализированные модели.

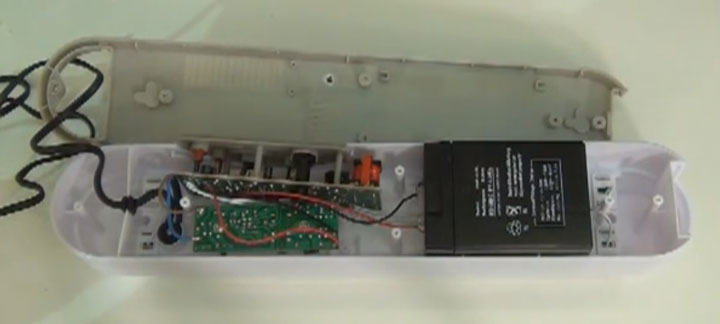

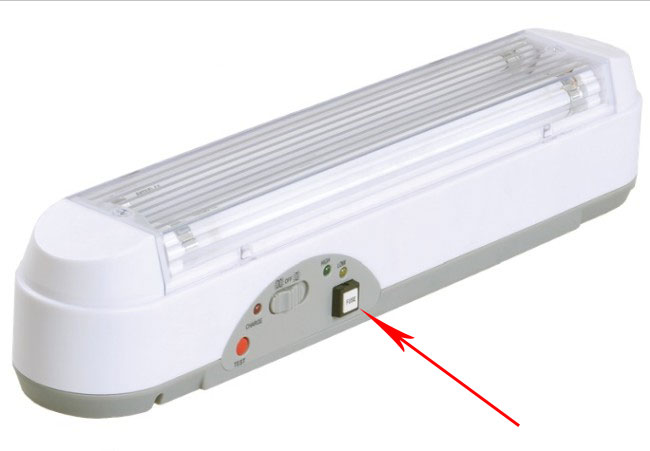

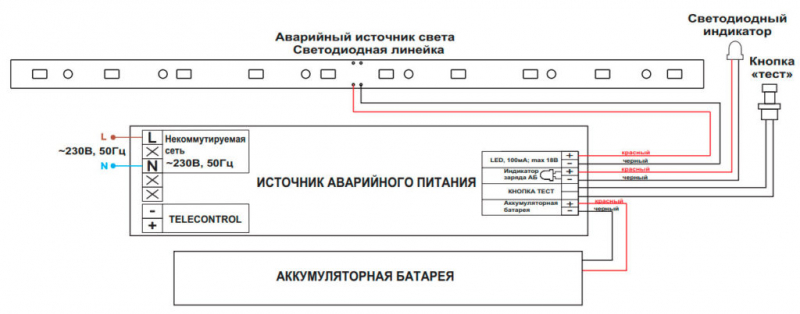

Светильники с БАП (автономные) подразделяются на:

• Постоянного режима — работают от 2 источников электроснабжения (основного централизованного и собственного БАП). К собственному автономному источнику светильник подключается автоматически при отказе основной электросети.
• Непостоянного режима — работает только от БАП, включается только при отказе основной электросети.
• Комбинированные — в состав прибора входит 2 или более ламп, одна часть из которых работают только от основной сети, а вторая — от БАП.

Преимущества автономных светильников постоянного режима — универсальность и простота схем с их использованием. Эта светотехника подходит для всех видов эвакуационного освещения во всех типах помещений. Их силовое подключение ничем не отличается от подключения к сети обычных неаварийных светильников.

Минусом постоянных светильников с БАП можно считать их более высокую цену в сравнении с другими устройствами аварийного освещения.

Единственным преимуществом автономных моделей непостоянного режима является их сравнительно низкая цена, обусловленная возможностью применять низкоресурсные комплектующие. Ведь такому прибору не нужно работать годами в неаварийном режиме. Его задача — функционировать только в условиях чрезвычайной ситуации (от 1 до 3 часов).

Связь функционального назначения с конструктивными особенностями

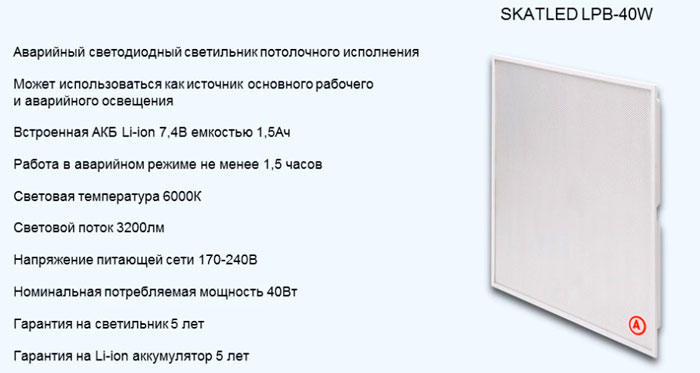

Большинство аварийных светильников выпускаются автономными в следующих форм-факторах:

• Резервные/эвакуационные постоянного включения — лампы с плафонами накладного монтажа, а также линейные (в т.ч. модульные) и растровые.
• Эвакуационные постоянного включения — лампы с плафонами и точечные.
• Эвакуационные аварийного включения — лампы с плафонами и точечные.
• Световые указатели аварийного включения — с размещением пиктограммы внутри прямоугольного или дискообразного плафона.

Световые указатели постоянного включения — с размещением пиктограммы внутри прямоугольного или дискообразного плафона.

Рис. 5. Модульный аварийный светильник Module LINE Emergency 842mm (Оптима) с индикатором и кнопкой проверки работы БАП

Светильники постоянного включения (за исключением световых указателей) проектируются как модификации обычных осветительных приборов для основного освещения. Поэтому проблема согласования дизайна снимается. Пример: в торговом зале каждый n–ый из одинаковых по виду и световому потоку светильников является аварийными. Количество (n) приборов, работающих в 2 режимах (основном и аварийном) определяется по расчетам аварийной освещенности.

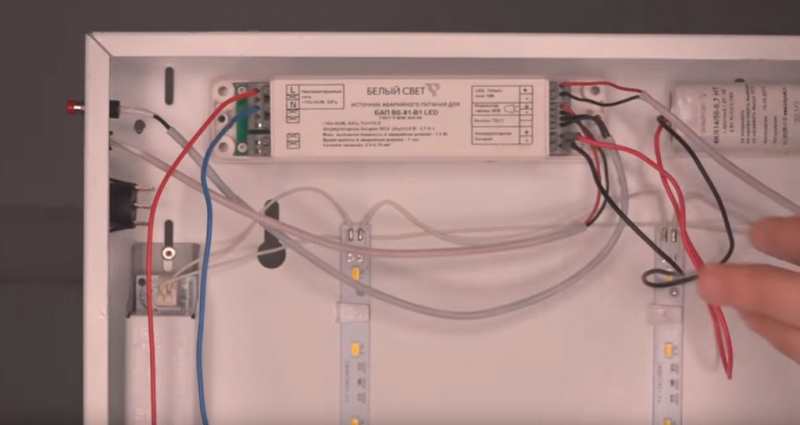

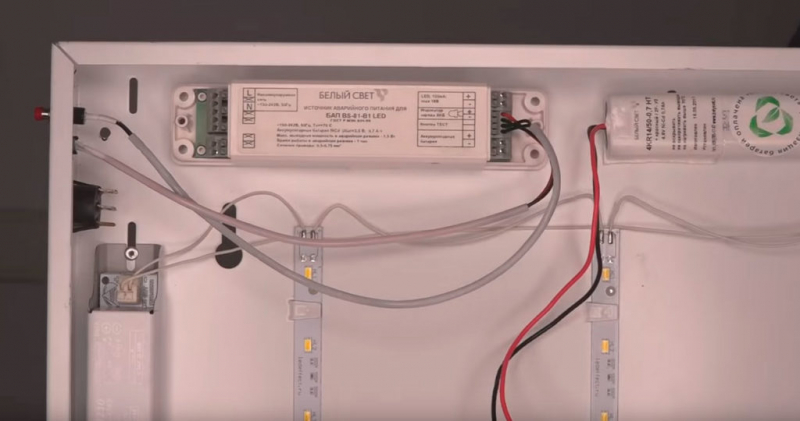

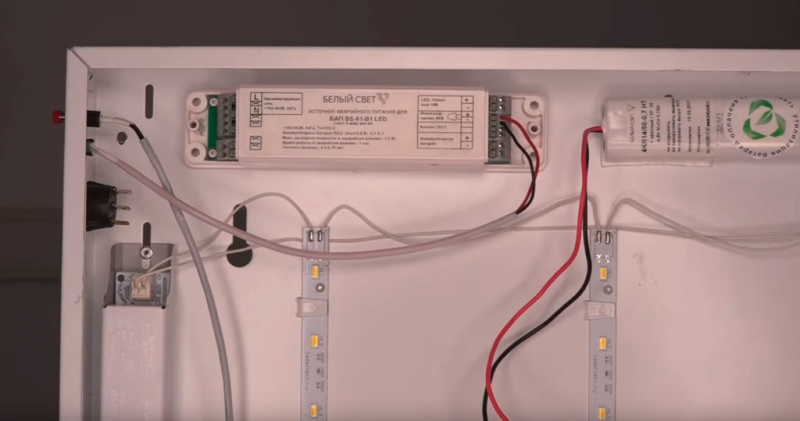

Все автономные светильники и световые указатели комплектуются БАП с запасом питания на 1 или 3 часа. Если помещение необходимо обеспечить резервным освещением с расчетной длительностью работы более 3 часов, то специализированные аварийные приборы (за исключением световых указателей) не нужны. САО тогда строится на базе централизованной системы аварийного питания, а светильники монтируются обычных моделей, но (при необходимости) с повышенным классом защиты.

Рис. 6. Световой указатель PL EM 3 (Pelastus) и виды эвакуационных пиктограмм, рекомендованные для использования с ним

Источники света аварийных светильников

На данный момент используются светодиоды, светодиодные сборки и газоразрядные (люминесцентные) лампочки. Самым экономически оптимальным источником для автономной светотехники считается светодиод по причине его высокой светоотдачи (Лм/Вт). Чем выше светоотдача, тем меньшей емкости требуется аккумулятор БАП, что существенным образом сказывается на стоимости изделия.

Люминесцентные ИС имеет смысл применять в резервном освещении тех помещений, где основной свет по проекту предполагался на базе газоразрядных ИС. Это, как правило, крупные помещения с резервными централизованными системами электропитания, расположенные на предприятиях непрерывного цикла.

Как создать аварийное освещение на коммерческом объекте?

Небольшие супермаркеты и офисные помещения простой планировки можно оборудовать световыми указателями и несколькими приборами эвакуационного освещения, ориентируясь на требования стандартов, табличные данные и характеристики моделей в каталогах. Но, если речь идет о средних и крупных объектах, необходимо выполнить светотехнический расчет, определиться с типом системы аварийного электропитания, подобрать необходимую светотехнику, спроектировать подсистемы управления и мониторинга и только после этих этапов — завершить монтажные чертежи и спецификации.

Что должно входить в проект САО?

К закупке оборудования и монтажу можно приступать, если на руках у вас полный проект, включающий:

• Общее описание системы аварийного освещения.

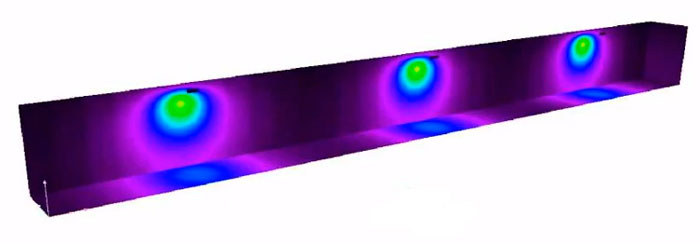

• Светотехнический расчет.
• Монтажные чертежи— расположения светотехники, системы центрального резервного электроснабжения (если таковая выбрана), системы управления и мониторинга, схемы прокладки силовых и data-трасс.
• Спецификации по всем подсистемам.
• Адресные списки аварийных светильников (если выбрана система управления с адресацией).
• Руководство по эксплуатации САО с планом технического обслуживания.

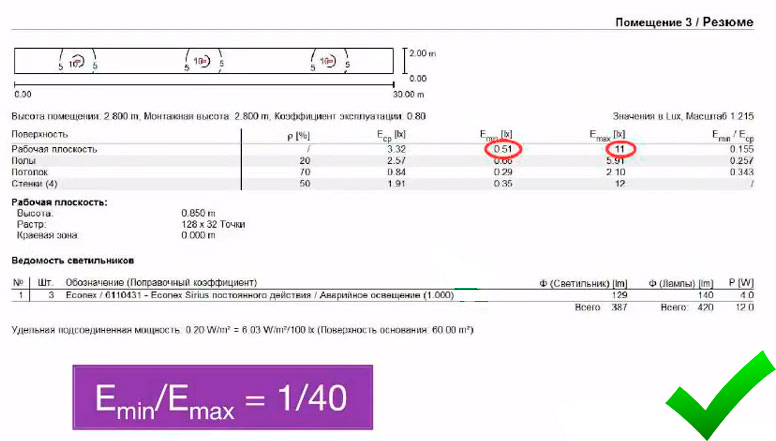

Проектирование и выбор светотехники

Исходные документы — чертежи здания, планы помещений с маршрутами эвакуации и отметками расположения опасного оборудования, схемы систем основного освещения и электроснабжения, режимы эксплуатации помещений, описание производственных процессов.

Исходя из предоставленной заказчиком документации составляется предварительный план расположения аварийных светильников и световых указателей. На его основе и с учетом требований профильных стандартов выполняется расчет освещенности, а также определение основных требуемых характеристик светотехники (конструктивные типы светильников, их световой поток, тип ИС и ориентировочная потребляемая мощность).

После оценки данных, полученных с помощью светотехнического расчета, выбирается система электроснабжения для САО (централизованная, на основе автономных приборов или комбинированная) и определяются ее параметры . При этом учитываются:

• Масштаб здания/площадки, общее количество аварийных светильников и их суммарную мощность.
• Функциональное назначение объекта — от этого прямо зависит необходимость оборудования резервного или только эвакуационного освещения, а также требуемое время работы системы.
• Необходимость антипаническое освещение открытых площадок, потенциально подверженных задымлению.
• Наличие и расположение зон повышенной пожарной опасности, а также класс потенциальных пожаров.
• Подключение к существующей САО (расширение системы).
• Архитектурные аспекты, дизайн светильников.

Затем проводится полная комплектация светотехникой, электротехническим оборудованием и кабелями с учетом полного списка требований (в т.ч. класса защиты IP), после чего выполняется проверочный расчет освещенности. На основе характеристик выбранной техники проектируется система управления и мониторинга САО и выполняются рабочие чертежи.

Система управления и мониторинга САО

На небольших объектах мониторинг исправности автономных аварийных светильников выполняется визуально в соответствии с графиком при помощи кнопок тестирования, либо тестовых включений САО. Задача совсем другого уровня — контролировать большое количество резервных и эвакуационных приборов освещения. Это невозможно делать визуально и вручную. Такая функция выполняется автоматизированной подсистемой.

Все компоненты САО должны тестироваться, а неисправности немедленно устраняться. В частности постоянному мониторингу подлежат:

• Заряд аккумуляторных батарей
• Исправность переключателей с основного на аварийное освещение.
• Работоспособность аварийных светильников по протоколу EN 50172.
• Исправность кабельных сетей.

Проверочные и управляющие сигналы могут передаваться по выделенным data-кабелям, либо посредством беспрводных интерфейсов (в т.ч. web). Мозгом системы управления и мониторинга является процессорный блок, либо компьютер с установленным специализированным ПО.

Монтаж и сдача в эксплуатацию

Если САО построена на автономных светильниках с предполагаемым визуальным контролем их работоспособности, то монтаж всех элементов можно доверить обычным электрикам. Масштабные САО с автоматизированным управлением требуют дополнительной квалификации при установке. Ведь протяженность, сложность, многоуровневость кабельных трасс (как силовых, так и информационных) предполагают шеф-монтаж. Шеф-монтаж целесообразно доверять организациям-разработчикам систем САО.

Специалисты «Интера Лайтинг» возьмут на себя все этапы создания САО от проектирования до монтажа и сдачи в эксплуатацию. Результатом для заказчика будет не только работоспособность системы, но и минимизация расходов на закупку комплектующих.

Сложности с выбором светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

Монтаж эвакуационного освещения — нормы и ошибки, выбор светильников, схемы подключения.

Эвакуационное освещение — это тип аварийного освещения, который реализуется в общественных зданиях, производственных цехах, торговых центрах, магазинах, школах и т.д. Для освещения путей эвакуации в случае отключения электроэнергии и основного освещения.

По правилам этот вид освещения делится на три вида:

• освещение путей эвакуации

• освещение зон повышенного риска

• освещение больших площадей (или паника)

Многие задаются вопросом, а если у меня уже есть резервное освещение, могу ли я использовать его в качестве эвакуационного света? Да, можно, но при условии, что вы это сделали строго по всем нормам эвакуации.

Помимо основного свода правил — СП 52.13330.2016 (скачать), который в основном описывает все, что связано с искусственным освещением, установка и проектирование аварийного освещения регулируется множеством других документов, технических регламентов, совместных предприятий, ГОСТ.

Их полный список можно найти и загрузить в раскрывающейся вкладке ниже (нажмите на знак плюса).

Все по правилам и ГОСТ1. Технические нормативы по требованиям промышленной безопасности

2. Технические нормативы по требованиям безопасности зданий и сооружений.

3. ГОСТ Р55842-2013

4. ГОСТ МЭК 60589-2-22-2012

5. ГОСТ Р12.4.026-2001

10. ГОСТ Р 53325-2012

11. ГОСТ Р 50571.29-2009

12. ГОСТ Р 50571-5-56-2013

13. Правила пожарной безопасности

На изучение и закрепление всех этих знаний уйдет больше недели, а то и месяца даже опытным монтажникам и проектировщикам. Поэтому давайте подробнее рассмотрим наиболее важные моменты, на которые следует обратить внимание в первую очередь.

Нормы эвакуационного освещения

Каковы основные стандарты эвакуационного освещения? Прежде всего, это уровень освещенности и продолжительность работы светильников.

Эти стандарты представлены в следующих таблицах:

Для того, чтобы человек просто покинул помещение по некоторым путям эвакуации шириной до 2 м, необходимо поддерживать освещение по оси этого прохода в 1 апартаменте (можно больше). А по всему коридору — 0,5 лк.

Ошибка В этом случае не всегда можно сэкономить на количестве ламп за счет увеличения их мощности!

Правила требуют, чтобы равномерность освещения составляла 1:40. Что это значит?

Нельзя ставить две мощные лампы вместо трех, если при этом освещение в какой-то момент будет в 40 раз ниже, чем в любом другом.

Это может сбить с толку человека при прохождении данного участка пути.

Поэтому часто приходится устанавливать несколько ламп, нравится вам это или нет, систематически уменьшая расстояние между ними.

Если вы заметили, регламент касается освещения полосы шириной 2 метра. Что делать, если ваша комната больше этого размера?

В этом случае рассмотрите этот шаг как сумму двухметровых полос или просто примените тариф на освещение паники.

При антипанике учитывается не проход, а вся площадь за исключением полосы 0,5 м по периметру.

Здесь норма 0,5 лк.

Немного другие требования для опасных зон.

Общее рабочее освещение для конкретного помещения уже задействовано в расчетах.

Здесь эвакуация должна быть равна или больше 10% (но при этом не менее 15 люкс).

Все параметры рассчитываются и проверяются в программе Dialux. Моделируется условный проход и фиксируется минимальное количество световых точек.

Затем производятся расчеты. Если освещение не соответствует минимально допустимым значениям, количество ламп увеличивается и все проверяется заново.

Вы можете увеличить как количество проекторов, так и их мощность. Самое главное, проверяйте уровень освещенности после каждого изменения.

Схемы эвакуационного освещения

Эвакуационное освещение можно осуществить тремя способами.

Первый и самый затратный — подача напряжения на аварийные светильники от автономного источника питания. Для этого изначально на этапе проектирования необходимо проложить дополнительную проводку негорючими кабелями от панельного помещения.

Ошибка В этом случае кабели марки FRLS не следует прокладывать в каналах, общих с основным светом.

К тому же даже при скрытой установке их необходимо укладывать в разные пазы!

Кроме того, в самом здании должен быть второй блок питания от другой подстанции и независимый источник питания.

Как вы понимаете, в 90% случаев удовлетворить такие статьи нереально.

Второй способ — это генератор или аккумулятор.

Опять же необходимо подвести к лампам автономную проводку, установить шкаф АВР, приобрести этот самый генератор, постоянно следить за его состоянием и заниматься обслуживанием.

И дополнительных раздражителей хватает.

Третий и самый оптимальный способ — это небольшие аккумуляторные батареи как самостоятельный источник питания для каждой лампы.

Они могут быть как интегрированными, так и удаленными.

Минус только один: время автономной работы. На самом деле, длительная работа свыше 2 лет для батарей — очень редкое явление.

Поэтому заранее подготовьтесь к их обязательной периодической замене.

Ошибка Обратите внимание, что большинство аварийных светильников со встроенными батареями подходят ТОЛЬКО для освещения путей эвакуации и установки аварийных фонарей.

Для участков повышенной опасности и резервного освещения применяют другие методы. Например, резервное питание от дизель-генераторов, сборных аккумуляторных стоек или отдельных независимых линий электропередач.

То есть с помощью обычных аккумуляторных ламп не удастся обеспечить требуемые нормы освещения и выдержать необходимое время работы.

Где устанавливать аварийные светильники и таблички?

В какой части здания следует установить аварийные огни и знаки для обозначения путей эвакуации?

Список здесь довольно длинный и представлен в следующей таблице:

Виды аварийных светильников

С местами установки определились, перейдем к лампам. Они действуют постоянно и непостоянно.

Какая здесь разница? Первые работают совместно с основной системой освещения, и при исчезновении напряжения продолжают гореть, но с меньшей мощностью.

Такие светлые пятна должны отличаться от обычных. Они должны быть помечены большой красной буквой «А.

Непостоянные не загораются в нормальной ситуации, а загораются только в случае аварии. Аварийные светильники могут быть как со встроенным блоком питания (более дорогие модели), так и подключенными к удаленному источнику питания.

Согласно ГОСТу время работы эвакуационного освещения должно быть не менее 1 часа. Как вы понимаете, такую ​​продолжительность может обеспечить только хорошая батарея. О батарейках тут и речи не идет.

Один большой аккумулятор или много маленьких?

Многие люди для небольших построек и магазинов рекомендуют использовать универсальные блоки с большой батареей.

Чаще всего они используются для подключения систем охранно-пожарной сигнализации и видеонаблюдения.

Вроде все логично, купил одну такую, подключил через нее максимальное количество лампочек, видеонаблюдение, сигнализацию и сэкономил много денег.

Ошибка Они также питают обычные светодиодные потолочные точечные светильники U = 12В и мощностью 4-5Вт.

То есть вам даже не предлагают покупать специальные лампы. Однако почему-то мало кто задумывается, будут ли такие точки соответствовать требованиям к температуре нагрева испытательного стенда (850С.

Аккумулятор продается отдельно. В некоторых версиях установлено реле, которое при разряде аккумулятора начинает издавать непрерывный звук.

От такого источника теоретически возможно подключение непостоянных ламп. Для этого необходимо на выходе поставить промежуточное реле или контактор, который замкнет свои контакты и сработает при пропадании света (напряжения питания).

Однако вам будет сложно выполнить требование по активации непостоянного аварийного светильника, когда активирована автоматическая система пожарной сигнализации.

В ряде совместных предприятий четко заявлена ​​прямая связь такого освещения с системой APS.

В приборах со встроенными блоками питания аккумулятор есть в любом случае. Следовательно, даже при наличии десяти и более точек аварийного эвакуационного освещения даже в небольшом здании рано или поздно придется менять аккумулятор повсюду.

При этом в дорогих лампах часто устанавливают батарейки, заменить которые очень сложно. В продаже просто не найти подходящих. Поэтому люди покупают такое якобы универсальное решение.

Поместите одно из этих устройств с аккумулятором максимально возможной емкости в диспетчерскую и запитывайте от него все, что сможете. Все бы хорошо кроме одного НО.

Согласно ГОСТ 60598-22 автономные источники аварийного питания в автономных светильниках должны располагаться на расстоянии не более 1 метра от самого светильника!

Кроме того, любой аварийный светильник без функции тестирования (отображается кнопка TEST или разъем для групповой проверки через специальные реле) не подходит для этой операции.

Электрик должен регулярно обходить и проверять исправность эвакуационных фонарей. Также ведите журнал проверок.

Поэтому построить большую сеть эвакуационного освещения из одного из этих универсальных агрегатов, используя обычные маломощные светодиодные лампы и при этом соблюдая все правила, не получится.

Знаки эвакуации

Когда целесообразно использовать вместо выносного блока специальные устройства аварийного освещения? Например, если они одновременно объединяют две функции:

• эвакуационное освещение

• знак безопасности на пути к эвакуации

В этом случае нет необходимости тянуть дополнительные кабели и отдельно монтировать отдельные лампочки + пластины. У вас есть готовый комплект, в котором сочетается все необходимое.

Что касается индексных табличек, то их основные типы приведены ниже.

При их выборе учитывайте, что яркость вывески в помещениях с вероятностью задымления (без систем дымоудаления) должна составлять 10 кд / м2. Там, где вероятность задымления полностью отсутствует, достаточно 2 кд / м2.

Как подключить БАП к аварийному светильнику

Что же в конечном итоге делать простому лавочнику или собственнику здания, который не может позволить себе покупать специализированные лампы, но должен соответствовать всем требованиям контролирующих органов?

К выходу приходят еще БАПы. С их помощью ваши светодиодные потолочные светильники можно легко модифицировать и трансформировать в аварийные всего за 15-20 минут.

Вот пример установки такого изделия от компании White Light. С этой работой справится любой грамотный электрик.

Блок получил название BS-81-B1-LED. Приходит с:

• аварийное электроснабжение

• аккумуляторная батарея

• наклейка с красной буквой А

• индикаторы

• кнопка ТЕСТ

• светодиодный модуль с низким энергопотреблением

Для установки снимите потолочный светильник и установите внутри него клеммную колодку для подключения четырехжильного кабеля.

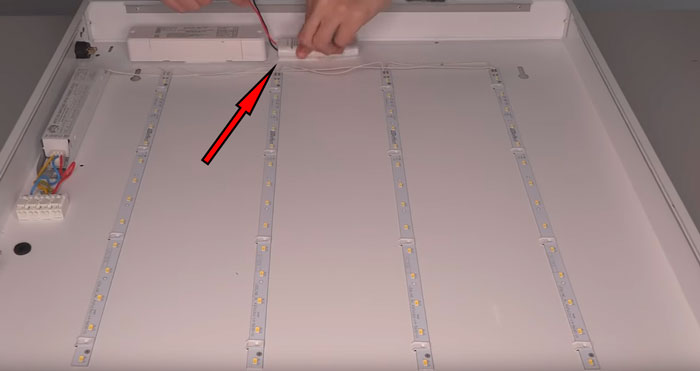

Приклейте аварийный блок питания и его аккумулятор на двусторонний скотч в любом свободном месте.

По центру закрепите готовый светодиодный модуль.

Просверлите два отверстия в корпусе и вытолкните через них кнопку TEST и индикатор заряда аккумулятора.

Откройте клеммные колодки блока.

Подключите два провода от индикатора заряда аккумулятора к соответствующим клеммам (следуйте надписи и схеме на корпусе).

Подключите тестовую кнопку рядом с ним.

Также с клеммной колодки прибора включите питание 220 В (фаза L, N-ноль).

Подключите светодиодный модуль к источнику питания (соблюдайте полярность!).

Ставим аккумулятор на оставшиеся две нижние клеммы.

Поскольку это обычный светильник, он запускается с помощью обычного выключателя света. При нормальном освещении фаза от распределительной коробки проходит через этот же переключатель. Вам не нужно ничего менять.

Но для организации аварийного освещения эту же ступень, уже в обход выключателя, придется запустить на смонтированном БАП. Общая схема подключения будет выглядеть так:

Все провода внутри светильника могут быть подключены либо через клеммную колодку, либо через быстрозажимные Vagi. Поэтому при переделке обычного светодиодного светильника в аварийный для эвакуационного освещения достаточно удлинить дополнительную проводку.

После установки проверьте работоспособность схемы. Выключите главный выключатель на распределительном щите и убедитесь, что модуль малой мощности, который вы установили в центре, включается.

При выключении света выключателем ничего не должно происходить.

На всех приборах со встроенным блоком питания питание проходит через выключатель и к нему добавляется управляющая сеть 220В!

И независимо от того, включен переключатель или выключен, через второй источник питания:

• сначала заряжается встроенный аккумулятор

• во-вторых, контролируется наличие напряжения в помещении в целом

Ошибка Если подключить все по очереди переключателем, при каждом включении прибор будет переходить в аварийный режим. Даже когда тебе это не нужно.

То же верно и для удаленных блоков BAP.

необходимо четко разделять и не путать понятия эвакуационного, рабочего и аварийного освещения. Последний включается в случае пропадания основного в ручном режиме и всегда работает, пока рабочий выключен.

Но аварийное освещение включается автоматически при исчезновении U у входа в электроснабжение здания или помещения. Там, где нет системы автоматического переключения, дежурные электрики очень устали.

Вечером выключите работу и эвакуацию, включите дежурного. Утром выключите дежурного и включите работу и эвакуацию. В этом случае обязательно нужно убедиться в исправности всех эвакуационных ламп.

Аварийное освещение — виды, требования, схемы устройства

Если в случае отключения электрического питания бытовых потребителей проблема не несет большой угрозы, то при аварийных режимах на крупных промышленных объектах, в организациях и местах большого скопления людей возможен риск инцидентов и травмирования людей. Для предотвращения подобных ситуаций используется аварийное освещение.

Основная задача таких осветительных установок в создании минимально необходимого уровня видимости на лестничных площадках, у выходов, возле объектов повышенной опасности и в прочих помещениях. Чтобы в случае отключения электропитания обеспечивалась безопасная эвакуация персонала или посетителей.

Виды аварийного освещения

В зависимости от возлагаемых задач такие установки могут выполнять определенные функции – некоторые выступают в роли сигнализации мест проходов, другие поддерживают необходимый уровень освещенности для выполнения каких-либо технологических процессов. Согласно требований СНиП, регламентирующего нормы освещенности, аварийное освещение подразделяется на два вида: эвакуационное и резервное.

Эвакуационное освещение

Эвакуационным освещением принято считать такую категорию приборов, которая устанавливается в тесных помещениях, проходах, вне зданий для безопасного выхода людей. Данная категория световых приборов включается в случае поломок, при возникновении пожаров, наступлении стихийных бедствий, которые послужили причиной просадки или полного отсутствия основного источника электроснабжения.

Обязательно устанавливается:

• В проходах и на лестницах, у эвакуационных выходов, если рассчитанное количество человек, движущихся по ним при чрезвычайной ситуации, составляет 50 и более.
• В зданиях с количеством этажей 6 и более.
• В случае если количество работников составляет более 100, размещение светильников должно быть выполнено во всех производственных помещениях, где существует повышенный фактор травмоопасности и на всем пути следования персонала.

Для корректной работы таких осветительных установок используются специальные технологии и схемы подключения.

Освещение безопасности (резервное)

Резервным освещением принято считать такую категорию осветительного оборудования, которая в случае исчезновения основного питания продолжает освещать производственные зоны, несущие потенциальную угрозу аварии или в которых необходимо жесткое соблюдение норм пожарной безопасности.

Сюда относятся технологические процессы, которые необходимо завершить, даже в аварийных ситуациях, к примеру, на электростанциях, насосных, пунктах связи, в детских учреждениях и прочие. Поэтому освещение безопасности должно обеспечивать достаточные условия для выполнения тех или иных операций на производстве.

Следует отметить, что такое искусственное освещение является обязательным для дошкольных и школьных организаций, не зависимо от того, какое количество человек в них находится.

Отличительные особенности европейских норм.

Согласно EN-1838 эвакуационное освещение подразделяется еще на три категории:

1. Для спасательных путей – предусматривает возможность безопасно покидать производственную область по установленному маршруту;
2. Антипаническое освещение – обеспечивает возможность добраться до выхода из мест большого скопления людей, для чего применяется дежурное освещение;
3. Для особо опасных зон – устанавливается возле машин и механизмов с вращающимися или другими опасными элементами, при исчезновении рабочего освещения возле которых возникает опасность травматизма.

При сравнении остальных критериев разделения по СНиП и EN представленных на рисунке 1, вы можете увидеть их идентичность касательно основных видов аварийного освещения.

Сравнение норм освещения

Предъявляемые требования и регулирующие нормы

Основными нормативными документами, регламентирующими требования к устройству и эксплуатации являются — ГОСТ Р МЭК 60598-2-22-99 по светильникам для аварийного освещения; ГОСТ Р 55842-2013 (ИСО 30061:2007), СНиП 23-05-95 в объеме соответствующего раздела; Правила Устройства Электроустановок в объеме соответствующей главы. В них указаны требования к самим светильникам, как приборам, дается классификация устройств и устанавливаются правила размещения, подключения к электрической сети, нормы их нормальной работы.

Исходя из вышеперечисленных документов, к световым приборам аварийного назначения предъявляются такие нормативные требования:

• Автономное питание должно обеспечивать освещение зон для передвижения в помещении от 0,5 лк, а на открытом пространстве от 0,2 лк.
• Из-за неравномерности размещения ламп или светодиодных светильников, неравномерность уровня освещенности по оси движения не должна превышать отношения максимума к минимуму — 40:1.
• В помещениях разрешается применять светильники безопасности для питания от резервных источников в качестве эвакуационных.
• Применение эвакуационных указателей является обязательной нормой для таких проходов и выходов из зданий, где одновременно может оказаться 100 и более работников. А в случаях, когда естественное освещение отсутствует, минимальное количество для установки световых указателей уменьшается до 50 человек. То же требования предъявляется для помещения более 150 м2.
• Помимо световых можно устанавливать указатели, которые самостоятельно не горят от автономного электропитания, а освещаются лампами аварийного.
• Габаритные размеры указателей должны обеспечивать их достаточную видимость, а расстояние между ними не должно превышать более 25 м. Дополнительно размещаются на поворотах в местах примыкания других помещений, входов и выходов.
• Допускается установка как работающих только в автономном режиме, так и поддерживающих горение совместно с централизованным электропитанием.
• Охранное освещение, как вариант аварийного может выполняться любыми осветительными приборами, кроме тех вариантов, когда свет включается лишь при ее срабатывании. Тогда для электрического монтажа можно применять лишь лампы накаливания.

В зависимости от местных условий, может применяться один из способов подключения и реализации системы.

Устройство и схема сети аварийного освещения

Такие схемы обязательно включают в себя три основных элемента – источник автономного питания, устройства освещения и коммутационные переключатели. Последние осуществляют переключения между двумя источниками питания – основным и аварийным.

Схема питания с различными источниками освещения применяется для объектов малой мощности.

Схема с различными источниками освещения

Сюда входят: лампы накаливания Л (1 основного и 2 аварийного освещения), контакты реле К, предохранители Пр, выпрямитель В и аккумуляторная батарея АБ. При отключении основного питания происходит переключение реле, и лампы аварийного освещения запитываются от аккумуляторной установки.

Аварийная цепь включает в себя лампы накаливания значительно меньшей мощности, чем основные, ведь их задача обеспечить минимальную освещенность. А выпрямитель предназначен для постоянного подзаряда аккумулятора в нормальном режиме. Преимущества такой схемы в том, что основное освещение может использовать люминесцентные лампы, светодиодные лампы или экономки.

Схема питания с одним источником освещения (рисунок 4) лучше всего подходят для тех случаев, когда при исчезновении питания электрических установок необходимо обеспечивать тот же уровень освещения, что и при нормальном режиме.

Рис. 4. Схема с одним источником освещения

Обратите внимание, здесь лампа запитывается от основного источника питания в штатном режиме работы, а в случае отсутствия напряжения на нем контакты реле переводят ту же лампу на аккумуляторное питание. Сам автономный источник так же постоянно подзаряжается от внешней сети, как и в предыдущем варианте через выпрямительное устройство. Недостатком данной схемы являются огромные затраты электроэнергии на питание ламп накаливания.

Решение этого недостатка для крупных объектов и промышленных предприятий возможно при включении инвертора в схему аварийного питания.

Рисунок 5. Схема с одним источником под любые лампы

Посмотрите рисунок 5, здесь происходит преобразование постоянного тока, который поступает от блока питания в переменный, что позволяет включить в работу любой тип ламп.

Применение на практике той или иной схемы необходимо осуществлять исходя из детального анализа условий работы, мощности осветительных приборов и особенностей производства. Также учтите способы укладки линий для питания и их тип.

Технологии и оборудование для аварийного освещения

Технологии аварийного освещения предусматривают два варианта работы осветительных устройств: включаемые только в случае чрезвычайной ситуации и постоянно включенные. Первые из них работают от сигнала, поступающего с дополнительного провода, который подключен к распределительному щитку. Он передает потенциал на логический блок, обеспечивающий удержание реле в положении основного освещения, за счет чего аварийное находится в отключенном состоянии. При пропадании напряжения в распределительных устройствах в дополнительном проводе исчезает потенциал и реле переключает освещение на аварийное.

Вторая технология предлагает светодиодные модели, работающие от автономного аккумулятора. За счет малой мощности они не выгорают и могут похвастаться длительным сроком эксплуатации.

Проверка исправности

Как при введении в эксплуатацию, так и в процессе работы такую систему необходимо тестировать на исправность. Для этого могут использоваться два варианта – локальный и центральный.

1. Локальный мониторинг предусматривает возможность поочередной проверки каждого устройства. Разумеется, что такой метод целесообразен лишь на объектах с небольшой площадью, где есть возможность обойти каждый светильник. При такой проверке применяется функция ручного теста, которая встраивается в некоторые типы оборудования или соответствующая кнопка. Они принудительно отключают основное питание и дают сигнал на табло или индикатор об исправности устройства.

Недостатком локального метода являются местные особенности, когда неудобное размещение: загромождение или высокое расположение создают трудности для проверки.

2. Центральный мониторинг собирает информацию об исправности с группы устройств. Для чего используют дата-кабели, существующие логические цепи или беспроводные каналы. Формирование такой системы мониторинга уместно на крупных промышленных или стратегических объектах. Преимуществом центрального мониторинга является скорость опробования на автоматическое включение, возможность получения развернутых данных проверки и составление отчетности.

По результатам проверки обязательно составляется акт с данными об испытании каждого светильника. В случае выявления неполадок, их устраняют, после чего проводится повторное испытание. Ввод в работу или последующая эксплуатация с неисправными элементами в системе не допускается.

Аварийное освещение

Здравствуйте, дорогие читатели! В данной статье вы узнаете, что такое аварийное освещение. Разберём схемы с использованием, как отдельных, так и одного осветительных приборов для штатного и нештатного режимов. Любая система аварийного освещения включает в себя генератор электроэнергии или аккумуляторную батарею, само осветительное оборудование, а также дополнительные элементы. Автоматические переключатели соединяют две электросети – основная и аварийная. При этом для пользователей крайне важна автоматичность данных переключений, а также их своевременность.

Использование отдельных осветительных приборов для штатного и нештатного режимов

В большинстве случаев, системы применяются для обустройства нештатного освещения довольно низкой мощности. Эксплуатация отдельного осветительного оборудования во время нормальных условий и в случае непредвиденного сбоя в работе энергосети поможет улучшить уже имеющуюся конструкцию без серьезных ее нарушений.

Схема подключения аварийного освещения, в которой были использованы главный и дополнительный источник питания, а также раздельные оптические устройства для работы в штатном и аварийном режиме содержит следующие компоненты:

• две лампочки, одна из них работает в нормальном режиме, вторая включается во время возникновения нештатной ситуации
• аккумуляторная батарея для питания осветительного элемента при отключении электроэнергии
• предохранительный блок
• контакты реле
• выпрямитель

В нормальном режиме работы основная лампочка соединяется с электросетью посредством определенного контакта реле. Аккумулятор подсоединяется к выпрямителю и находится в состоянии перманентной подзарядки.

Аварийное освещение, раздельные источники для основного и аварийного света

Во время отключения электроэнергии происходит автоматическое замыкание второго контакта реле, после чего энергия от аккумулятора подается на аварийный осветительный элемент. Данная схема светильника аварийного освещения предполагает прокладку двух сетей энергоподачи. Одна из них обеспечивает электричеством основной осветительный элемент, а вторая работает исключительно в нештатной ситуации. В качестве главного элемента можно использовать лампочки какого-либо вида. Для нештатного режима применяются лампочки накаливания гораздо меньшей выходной мощности, нежели основной элемент.

Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов

Если для обустройства нештатного освещения были использованы исключительно лампочки накаливания, а при возникновении аварийной ситуации переход на нештатный режим работы осветительного оборудования должен пройти моментально без миганий ламп, принято использовать один осветительный элемент, который работает в разных режимах. Подобная система способна обеспечить переключение режимов работы светильников без мигания лампочек.

Электрическая схема аварийного освещения, которая использует только один осветительный элемент для обоих режимов работы, состоит из следующих элементов:

• одна лампочка накаливания
• два контакта реле
• аккумулятор
• выпрямитель
• предохранитель

В данной системе лампочка накаливания подсоединена через два контакта реле к электросети.

Аварийное освещение, одна лампа накаливания для основного и аварийного освещения

Выпрямитель подсоединяется к источнику переменного тока, позволяя аккумулятору находиться в состоянии перманентной подзарядки. Во время непредвиденного отключения электроэнергии происходит размыкание контактов реле для нормального режима, в то время как замыкаются два других контакта. После этого электричество подается на осветительный элемент от аккумулятора. В данной схеме важно соблюсти равенство напряжения от батареи и электросети.

Главным преимуществом данной системы является отсутствие лишних осветительных элементов, а это значит, что переход от штатного режима до аварийного происходит без прерывания освещения. Именно поэтому данные системы используются в медицинских учреждениях.

Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов

Данный тип системы нештатного освещения построен на принципе непрерывного питания осветительных элементов. В независимости от того, возникла ли аварийная ситуация, осветительное оборудование работает от переменного тока. Принципиальная схема аварийного освещения способна стабилизировать переменный ток в случае непредвиденных сбоев в работе энергосети.

Схема управление аварийным освещением, которая использует один осветительный прибор для всех режимов работы и осветительные элементы любого типа состоит из следующих компонентов:

• лампочка накаливания для обоих режимов работы
• два контакта реле
• выпрямитель
• инвертор
• аккумулятор

Аварийное освещение, один источник света для нормального и аварийного режима

Данная система очень похожа на предыдущую, но все-таки отличается от нее наличием инвертора. Этот элемент превращает заряд аккумулятора в переменный ток. В случае возникновения нештатной ситуации осветительный элемент запитывается от сети через инвертор и выпрямитель. При помощи данной системы можно добиться незаметного перехода из нормального режима работы в аварийный.

Схема аварийного освещения с АВР

Независимый тип в этой большой группе образуют системы, которые дополнительно оснащаются прибором самостоятельного запуска резерва.

Модули аварийного освещения схемы, которая использует прибор самостоятельного запуска резерва, представлены здесь следующими компонентами:

• первый ввод энергии
• второй ввод
• третий ввод
• группа автоматических выключателей
• четыре контакта реле
• реле, контролирующее напряжение в электросети
• две шины питания для разных режимов работы

Если электричество подается на первый ввод, то оно проходит через один контакт, один автоматический выключатель и через шину для нормального режима работы. Если произошел сбой в подаче электроэнергии на первый ввод, ранее используемый контакт размыкается, одновременно с этим замыкается контакт для аварийно работы, после чего электроэнергия поступает на потребители со второго ввода.

Если электроэнергия не поступает на оба первых ввода, система сигнализирует об этом и в автоматическом режиме запускается топливный генератор, после чего происходит замыкание третьего аварийного контакта. После чего электроэнергия поступает на третий ввод. В случае необходимости два реле стабилизируют напряжения на вводе и продолжают контролировать его.

Данные устройства не только оценивают значение напряжения, но и его динамику. То есть система контролирует скачки и провалы в поступлении электроэнергии. Благодаря этому можно не бояться пропаданий света или мигания ламп.

Аварийное освещение, схема аварийного освещения с АВР

Осветительный элемент подключается к шине для нормальной работы посредством автоматических защитных устройств, а к шине для нештатной ситуации через защитные устройства, в то время как сама шина подключает к первой посредством четвертого контакта реле.

Второй ввод электроэнергии может быть представлен отдельной фазой сети или просто независимой системой питания. Очень часто для таких целей используют инверторы, которые трансформируют заряд аккумулятора в переменный ток. Данные системы очень часто устанавливаются на стадионах и других местах скопления людей.

Основным плюсом данных систем является длительный срок эксплуатации осветительных элементов, поскольку они не подвержены разрушительному воздействию скачков напряжения, а также важна надежная резервация энергии.

Вывод

Вышеописанные системы нештатного освещения способны обеспечить на практике любой случай резервирования энергии. Также следует упомянуть о том, что необходимо позаботиться не только о нештатном освещении, но и подаче электроэнергии на технику, резкое прекращение работы которой может повлечь неприятные последствия.

Для корректного выбора, а также создания какой-либо схемы необходимо провести первичный анализ, в ходе которого выяснить необходимую мощность сети, условия использования светильников, а также время для резервирования. Очень важно учитывать еще методы установки линий электросети – воздушный или кабельный.

Кабельное подключение хорошо тем, что в этом случае практически исключены риски обрыва, в то время как воздушные подключения подвержены возникновению таких неприятностей. Очень часто воздушные провода обрываются во время спила деревьев, или же их цепляют слишком габаритные автомобили. Недостатком кабельного коммутирования является сложность ремонта.

В случае проведения каких-либо земляных работ существует риск повредить кабель. В таком случае крайне тяжело отыскать поломку и устранить ее.

Любая система нештатного освещения оснащается аккумуляторными батареями, а также преобразователями электрического тока. Как показывает практика, наиболее надежными на протяжении всего срока эксплуатации являются батареи, которые надежно герметизированы.

Любая система нештатного освещения обладает модульной структурой. Существует возможность монтировать ее на стены и на потолок, в некоторых случаях используются подвесные конструкции. В модулях находятся полупроводниковые инверторные компоненты, которые способны превратить до 90% заряда аккумуляторной батареи в переменный ток. Также благодаря модульной конструкции очень просто производить ремонт одного из элементов системы, а также быстро менять конфигурацию системы. Таким образом, система получается более надежной и долговечной.

Более дорогостоящие системы нештатного освещения могут дополнительно оснащаться сигнализирующим оборудованием, а также техникой для контроля основных функций. Данная техника в автоматическом режиме диагностирует состояние аккумуляторных батарей, а также работоспособность всей конструкции. Некоторые системы оснащаются даже устройствами для удаленного контроля.
