Цифровой или координатный домофон?
У пользователей подъездного домофона, при необходимости замены трубки, возникнет вопрос о том, какая система — координатная или цифровая использована в структуре домофона.
Эту информацию необходимо знать, потому что эти технологии имеют большие различия в устройстве домофонных трубок. Координатные и цифровые технологии домофона также различаются по способу подключения, что необходимо учитывать при монтаже устройств.
В цифровой системе работы домофона все квартирные абонентские трубки подключаются на одну линию, которая протянута по стояку всего подъезда дома и имеет отводки для каждой квартиры.
Эта линия прокладывается слаботочным двужильным проводом от подъездного домомофона до приемной трубки каждой квартиры. Подключение всех трубок осуществляется параллельно с соблюдением полярности подсоединения к клеммам трубки.
На монтажной плате каждого абонентского устройства устанавливается номер квартиры путем установки перемычек.
Для цифрового подъездного устройства наиболее часто применяются абонентские панели Lascomex LC-8D или Laskomex LM-8D. Если открыть крышку на корпусе трубки, то можно увидеть расположение всех элементов на монтажной плате.
Справа вверху находятся перемычки, с помощью которых устанавливается номер абонента. Набор номера квартиры производится следующим образом: сумма чисел, которые соединены перемычками, должна соответствовать номеру квартиры.
Например, для квартиры №73 нужно соединить перемычками клеммы со значениями 64,8 и 1. Оставшиеся ненужные элементы (джемперы) удаляются с монтажной платы.
При самостоятельной замене приёмной панели домофона, на новой трубке нужно установить перемычки так, как они были установлены на прежней панели.
На монтажной плате также находятся:
- переключатель включения (слева),
- регулятор громкости работы микрофона и динамика (вверху)
- клеммы для присоединения к линии, ведущей к подъездному домофону (внизу).
Если в подъезде установлен домофон совмещенной модели, то кодировка проводится на задней панели домофона, или в модуле сопряжения. Домофоны весьма чувствительны к качеству сигнала, получаемого от подъезда.
Поэтому рекомендуется применять обычные переговорные устройства, работающие лучше, а так же стабильнее. В этом случае действительно правило: «чем система проще, тем она работает надежнее».
Домофон, работающий по координатной системе, имеет другой принцип работы. Коммутатор, установленный на подъездном координатном домофоне, соединен многожильным кабелем, проложенным по стояку подъезда, с каждой отдельной квартирой.
Все жилы в проводе имеют присвоенный им цвет: «0» — синий цвет, «1» -красный и т.д. Внутри кабеля находится несколько жил, каждая имеет по десять проводов. Провод выбирается исходя из количества квартир, которые планируется подключить к вызывному блоку. Так для пятиэтажного дома потребуется кабель с двумя жилами по 10 проводов, а для девятиэтажного дома — 4 жилы.
Каждая абонентская панель координатного домофона присоединяется к своей паре проводов, которая определяет номер квартиры. Поэтому для таких приёмных блоков не требуется кодирование в отличие от цифровых систем. При подключении важно соблюдать полярность проводов.
Панели, применяемые для координатных систем, проще по устройству и надежнее в работе. Они содержат меньше элементов, поэтому имеют меньший вес и размеры. Например, координатная панель УКП-12 даже визуально отличается от трубок Lascomex LC-8D или Laskomex LM-8D.Ниже представлена типовая схема подключения многоквартирной домофонной системы данного типа.
Для координатного подъездного домофона применяются приёмные блоки: УКП-7, Laskomex LM-UKT, УКП-12M, УКП-12. Наиболее распространенными, а так же известными домофонами, работающими по координатной системе, являются Vizit, Cyfral, Eltis.
Различие в работе разных типов домофона вызвано применением разных алгоритмов связи. При этом обе технологии домофона предоставляют жителям хорошее качество связи, а монтажникам –возможность лёгкого обслуживания.
Все системы обслуживаются специализированными фирмами, имеющими квалифицированных специалистов и большой опыт работы. Поэтому каждая фирма выбирает свою технологию домофонов, исходя при этом из накопленного опыта эксплуатации разных систем и своей специализации.
Руководитель отдела развития, заместитель директора Кириченко Владислав.
Домофоны в многоквартирных домах. Координатные и цифровые. В чём разница?

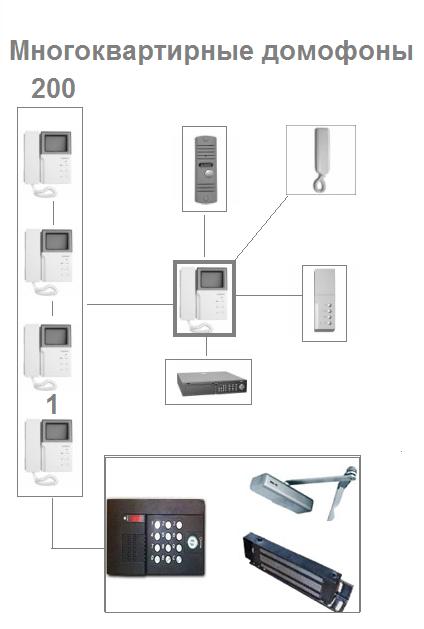

Существует два типа многоквартирных аудиодомофонов, которые установлены на подъездной двери: координатный и цифровой.
Цифровой домофон характерен тем, что все абонентские трубки подключаются на одну линию, протянутую по стояку подъезда. То есть по слаботочному каналу идет двужильный кабель — основная линия подъездного домофона. Все трубки подключаются параллельно, согласно полярности. Разница в том, что на самой плате трубки выставляется номер квартиры по замкнутым перемычкам.
Кодировка номера квартиры осуществляется следующим образом: сумма чисел замкнутых перемычек должна равняться номеру Вашей квартиры. Например: Ваша квартира № 73. Мы замыкаем перемычки со значениями 64, 8 и 1. Остальные джемперы мы убираем с платы.
Если вы решили поменять трубку домофона, то на новой выставляются перемычки так же, как они стояли на старой трубке.
Самые популярные производители цифровых систем: Keyman, Raikmann, Marshal, Laskomex.

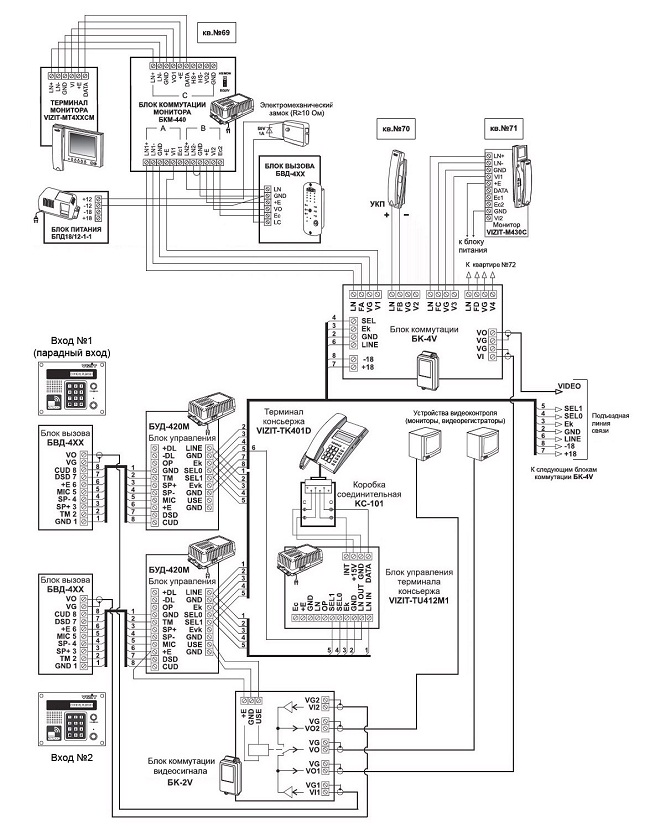

Координатный домофон работает совершенно по другому принципу. За связь с квартирными трубками отвечает коммутатор, от которого по подъездному стояку идет шлейф проводов. В нем располагается большое количество жил, которые делятся на десятки и единицы. То есть жилы магистрали делятся, как правило, по цветам, из них каждый провод единицы 0 — синий; 1 — красный; 2 — белый; 3 — зеленый и т.д.
Трубки подключаются каждая на свой провод, где по значению получается номер квартиры. Используется нужная десятка и единица из шлейфа. Тем самым кодирование квартиры на таких трубках не требуется потому, что на каждую трубку идет свой сигнал коммутатора в отличие от цифровых систем.
Самые популярные производители координатных систем: VIZIT, Цифрал, ELTIS
А не поделитесь мурзилкой на VIZIT? Мы тут на отшибе живем и решать вопросы сложно. Тупорылый тоджикистон со шваброй проебывает ключи и тупо пишет код над домофоном в разных местах. Хочется менять код домофона, прописывать новые ключи и блокировать компромат.
Спасибо.
А как то выбирается на координатных домофонах-звонит трубка при вызове или нет? Вопрос в том, что у меня не звонит, трубку менял.
Продолжение поста «Я всегда с собой беру»
Есть волна. Идём быстрее пока не пропало
Продолжение поста «Я всегда с собой беру»
Чингачгук в деле
Я всегда с собой беру
Видеодомофон
Здравствуйте! Хотим родственникам установить видеоглазок с датчиком движения и записью на флешку. Подскажите, пожалуйста,как это правильно сделать с правовой точки зрения. Чтобы не пришлось потом его демонтировать. Хрущевка,на этаже 4 квартиры. Интересуют квартиры напротив. Их двери открываются таким образом, что часть квартиры можно увидеть лишь при открывании на 180 градусов. Но так ведь мало кто выходит. Обычно достаточно открывания на 90 градусов. Но что есть,то есть. Не будет ли нарушаем норм закона факт попадания в поле «зрения» камеры части соседних квартир. Датчик движения принципиален. Ибо имеются пакостники
Спасибо.
Добавлю. Вот примерно,что планируется (картинка из интернета для ясности,не реклама). То есть это не то чтобы глазок, а видеодомофон,но для отдельной квартиры. Приобретаться будет в обычном магазине, сомневаюсь,что там будет в продаже что-то противозаконное.
На волне))))Пикабушник-пикабушнику друг)
Если кому нужно помочь с домофонией, видеонаблюдением, пишите)))
подскажу по оборудованию, если ВАО могу и додъехать, подключить, настроить.
Ответ на пост «Ну на хер такой открывать»
Ну на хер такой открывать
Капец криповая баба
Кража камер видеонаблюдения или борьба за место под солнцем
Наше ТСЖ на проспекте Культуры дом 29 корпус 1 города Санкт-Петербурга продолжает вести неустанную борьбу с управляющими компаниями и маленькой частью жильцов — которые против ТСЖ, и занимаются постоянной подделкой протоколов собрания собственников, а так же любыми пакостями, на что способен их изощрённый умишко. А всё до банальности просто — власть над домом просочилась сквозь пальцы. у этой маленькой части жильцов(будем их так называть), но есть вероятность и спонсорства.
На них уже заведены дела за подделку протоколов, но наказания скромные по 25 000руб штрафа, по сравнению с их ущербом, который они несут своими действиями остальным собственникам проживающим в доме по вышеуказанному адресу. Не так давно борьба обострилась.
18 ИЮНЯ 2021 ГОДА на проспекте Культуры дом 29 корпус 1 города Санкт-Петербурга, в 11 часов утра некий работник Цифрала болгаркой вырезал из входной двери парадной действующий домофон, хочу заметить время выбрано отличное — большинство на дачах, в отпусках, на работе. На вопрос жильцов : «Что вы делаете? Срезаете действующий домофон. Кто вы?» Последовал ответ: «Документы покажу кому следует» Жильцами была вызвана полиция, которая в последствии стояла и бездействовала.
Хотя ТСЖ и провело собрание жильцов по модернизации домофонного оборудования в 2018 году, они пока не собирались его менять, т.к. все домофоны были в порядке и модернизации не требовали.
25 АВГУСТА 2021 ГОДА на проспекте Культуры дом 29 корпус 1 города Санкт-Петербурга, зафиксирована очередная кража домофонного оборудования в котором участвовала эта маленькая часть жильцов дома по указанному адресу. Заявление в полицию подано.
26 АВГУСТА 2021 ГОДА на проспекте Культуры дом 29 корпус 1 города Санкт-Петербурга, с парадных жилого дома было украдено 7 камер видеонаблюдения поставленные ТСЖ . С камер видео наблюдений зафиксированы последние видео воров (некоторых собственников). В полицию подано заявление, но действий со стороны полиции пока никаких нет, хотя собственников — проживающих в нашем доме и своровавших камеры мы опознали.
Эта же маленькая часть жильцов с управляющей компанией и в сговоре с Цифралом (а Цифралу только того и надо) стали заменять домофоны на новые, хотя никто об этом не просил, но камер то нет, пару раз вызвали полицию, полиция только разгоняет, а потом-то все заново собираются. Ну поставили домофон на пару дней позже, и заодно стали жильцам новые протоколы собрания подсовывать на подпись за новые домофоны и новую управляйку.
В чем различие между цифровыми и IP-видеодомофонами?
За годы своего существования система внутренней связи прошла через несколько этапов и преобразований. Ранее задача передачи сообщения или встречи посетителя входила в прямые обязанности охранника. Конечно, сегодня эта должность по-прежнему существует в некоторых зданиях, особенно в жилых помещениях. Однако многие все-таки предпочитают технику.
Первые же запатентованные интерком-устройства работали по принципу телефона – как электронная система, которая позволяла установить связь между улицей и домом, а также открыть дверь благодаря отключению электрического дверного замка. Эта система стала популярной мерой обеспечения безопасности и конфиденциальности.
Затем, в 1980 году, был выпущен и запатентован первый испанский цифровой видеодомофон. В последующие годы в этой сфере были разработаны новые автоматические системы контроля дверей, которые получили улучшенный дизайн и повышенную производительность.
В настоящее время на рынке существует широкий спектр аналоговых и цифровых домофонов, видеодомофонов и IP-видеодомофонов . Многие компании сразу перешли на цифровую систему. Это связано с тем, что грядущие поколения видеодомофонов требуют все более современных и инновационных услуг в соответствии с их цифровыми потребностями.
Сравнение цифровой и IP-систем
Цифровые видеодомофоны превратились в более универсальное решение благодаря совокупности нескольких факторов, среди которых была простая коммутация и полезные функции в повседневной жизни, широкий спектр проводных систем с оптическим волокном, разработка решений для автоматизации дома, а также интеграция смартфонов во все сферы жизни.
Сегодня цифровые и IP-видеодомофоны являются двумя доминирующими технологиями со своими отличительными особенностями. Поэтому далее вы можете ознакомиться с основными отличиями между этими двумя системами.
- Технология IP очень эффективна и обладает высокой надежностью, а также позволяет выполнять гораздо более совершенные коммуникационные функции, чем обычные видеодомофоны.
- Системы IP-видеодомофонов – это следующий этап эволюции цифровых устройств, в соответствии с требованиями современных коммуникационных технологий.
- Цифровые видеодомофоны в основном служат для открытия дверей/ворот и обеспечивают налаживание коммуникации здания с внешним видом. Напротив, система IP позволяет подключать здание/дом к другим дополнительным услугам.
- Технология IP значительно улучшает качество изображения и звука видеодомофонов.
- В системах IP-видеодомофонов для многоквартирных домов используются структурированные кабельные сети, в отличие от цифровых систем, для которых требуется лишь определенная специфическая проводка, как правило это два провода.
- Благодаря системам на основе протокола TCP/IP взаимосвязь может быть установлена между любыми точками мира, поскольку система подключена к Интернету.
- IP-видеодомофоны предлагают целый набор интеллектуальных функций, которые аналогичные цифровые системы не поддерживают. К ним можно отнести, например, переадресацию вызова на мобильные устройства, внутреннюю связь между сотрудниками/жильцами, отправку сообщений и даже активацию удаленного устройства.
- Установка коммуникации через локальную сеть устраняет необходимость центрального сервера. Каждое устройство работает в автономном режиме и подключено к общей сети. Выход из строя любого IP-видеодомофона не повлияет на работу остальных и всей системы в целом.
Выше перечислены лишь некоторые из непосредственных причин для перехода на более современные технологии в сфере налаживания внутренней связи в производственном или жилом здании. Наряду с различиями между цифровыми и IP-видеодомофонами у менеджеров Rus-Intercom вы также можете узнать о других особенностях каждой из систем. Для этого необходимо лишь заполнить короткую контактную форму прямо на сайте или же позвонить по указанному номеру.
Координатный или цифровой домофон?
Знать, какой общеквартирный домофон стоит в Вашем доме необходимо не только для приобретения блока сопряжения при подключении видеодомофона к общему, но и банально при замене домофонной трубки.
Существует два типа домофонов — координатный и цифровой.
Координатный
В системе координатного домофона связь с квартирными трубками осуществляется через коммутатор, от которого по подъезду идёт шлейф проводов с большим количеством жил. Каждой трубке соответствует свой провод.
Цифровой
В отличии от координатного домофона, здесь все трубки подключаются на одну линию. Подключение квартирных трубок происходит параллельно с соблюдением полярности подсоединения к клеммам трубки. В каждой трубке присутствует монтажная плата, на которой с помощью перемычек, выставляется номер квартиры. То есть, в отличие от координатного домофона, при замене трубки необходимо будет дополнительно выполнить кодирование.
Однако не обязательно знать принцип работы домофонов, чтобы определеить, какой тип стоит в вашем подъезде. Достаточно знать марку и по информации ниже определить, к какому типу относится ваш домофон.
К координатным домофонам относятся:
- Eltis
- Cyfral
- Visit
- Metakom
К цифровым домофонам относятся:
- Laskomex
- Raikmann
- Marshal
- Rainmann
- Keyman
На нашем сайте представлен широкий выбор трубок как для цифровых, так и для координатных домофонов. Так же в наличии есть цветные трубки. https://mysecurity24.ru/index.php?dispatch=categories.view&category_id=769
