Как обжать телефонный кабель 4 жилы

Как обжать телефонный кабель 2-4 жилы: полная пошаговая инструкция

Привет, товарищ системный администратор или просто любитель компьютерной и не совсем – техники. Сегодня мы поговорим про обжим телефонного кабеля с 2 или 4 жилами. Сразу скажу, что обжимаются они куда проще. Для обжимки нам понадобится сами кабеля. Есть стандартные телефонные кабеля типа ШТЛП, а есть КСПВ-2 или КСПВ-4, которые часто используют в подключении сигнализации.

Для того, чтобы снять оплетку, нам нужно взять канцелярский нож. Я считаю им делать куда удобнее. В некоторых магазинах, кстати продается отдельные ножи, специально для очистки сетевых и телефонных кабелей. Помню у моего коллеги был такой – достаточно удобно и быстро.

И конечно же щипцы, «Обжимка» или правильнее сказать «обжимные щипцы». Лучше всего использовать металлическую конструкцию, если вы часто будете обжимать. Дело в том, что дешевые щипцы из пластика очень часто ведет и они начинают обжимать с закосом. Из-за чего жила не попадает в центр провода и не протыкает его. Из-за чего связи нет и приходится обжимать заново. Также на этих щипцах очень часто есть дополнительный нож для среза оплетки, но чаще всего они не удобные и дополнительно режут провода, поэтому лучше всего использовать обычный канцелярский нож.

Схема и обжимка

1. Сначала нужно аккуратно откусить нужную длину провода. Из опыта скажу, что лучше оставлять хотя бы метр или полтора – на всякий пожарный. Далее аккуратно снимаем оплетку на ту длину, чтобы основа при обжимке была под коннектором.

1. Теперь эти два проводка по центру вставляем в коннектор, так чтобы по бокам осталось по одной свободной жиле. По цветам проводов – разницы нет, так что смело вставляем, как вставляется. Также нужно посмотреть с обратной стороны, чтобы оба провода дошли до самого конца. Теперь придерживая основание кабеля и сам коннектор вставляем в щипцы и одним махом нажимаем на них. Для пущей уверенности, процедуру можно повторить.

1. Если обжимка идёт по 4 жил, то чаще всего используется именно классическая прямая «Straight-Pinned» – её можно увидеть на картинке выше с правой стороны. Но на некоторых устройствах используется обратная схема «Cross-Pinned». Какую именно использовать – об этом нужно смотреть в конфигурации, для подключаемых аппаратов.

Вот ещё несколько схем обжима коннекторов RJ25, RJ14, RJ11:

Тут сложность повышается при увеличении количества проводков. Так при запихивании их во все пазы на коннекторе, очень часто бывает, когда боковые просто задираются и обжимание не происходит. Поэтому, когда вставите провод, ещё несколько раз посмотрите, чтобы все жилы лежали на своем месте. Можно слегка подтолкнуть основание кабеля, чтобы поставить их на место.

Теперь вы знаете – как обжимать телефонный кабель и ничего сложного на самом деле нет. Самое главное правильно подобрать схему для того или иного устройства. Для обычной телефонной линии и связи подойдет подключения через 2 жилы. Также если возникли какие-то вопросы – то смело задавайте их в комментариях.

Настройка оборудования

Блог о модемах, роутерах и GPON терминалах Ростелеком

Как обжать телефонный кабель — 2 и 4 жилы

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает.
Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа.
В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля.
Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:

С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):

У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать.
После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

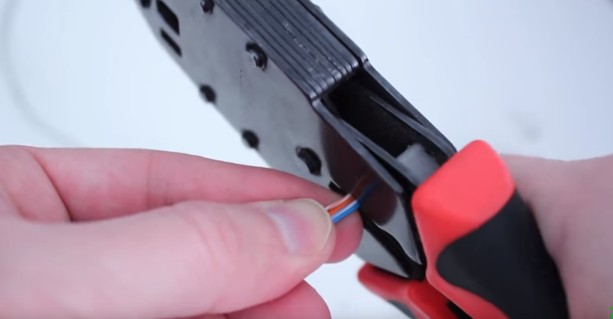

Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз.
Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Помогло? Посоветуйте друзьям!

Как обжать телефонный кабель — 2 и 4 жилы : 8 комментариев

В молодости у меня не было проблемы поехать на автомобиле. Заправил, сел, завёл, включил передачу и поехал. Не доставало только малости — автомобиля:)

Когда контора по весне начала проводить сокращение и все начали «стрич», то по тихому увел целый обжимной набор от RJ-11 до RJ-45. За 3 месяца накалымил на ремонт своего 24 кв.м гаража =р

А у нас обжимной инструмент был препоганейший и я свой купил.

К недостаткам можно отнести достаточно высокую цену, в среднем 15-25 рублей за метр и в некоторых регионах П-296 достаточно трудно приобрести. Как и любой другой 4 жильный кабель, П-296 не подходит для создания гигабитных сетей.

Большая толщина кабеля затрудняет его прокладку по квартире. Оплётку кабеля необходимо заземлять, иначе она будет плохо выполнять свои функции. Из-за большей толщины проводников П-296 плохо поддается обжиму, поэтому к концам П-296 в любом случае необходимо будет присоединять участки витой пары для обжима. Поэтому П-296 лучше всего использовать именно на открытых участках, в квартирах или подъездах переходя на витую пару.

полярность на 2ух жильном кабеле имеется или без разницы.
сорян может это глупый вопрос .

У нас прямой вариант используется, то есть не меняется полярность.

Мой кримпер на некоторых видах кабелей почему-то режет изоляцию с жилами, хотя там и есть специальная выемка для провода (не помогает). Поэтому приходится вручную срезать изоляцию, из-за чего время на обжатие увеличивается примерно до 30 минут.
А на некоторых коннекторах нет разделений, чтобы правильно воткнуть жилы, поэтому время на обжатие увеличивается до 1 часа. И поэтому хотелось бы обратить внимание на то, что не каждое оборудование подойдет для быстрого монтажа или начинающего…

Как обжать телефонный кабель. как обжать телефонный провод

Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из , сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Зачищенный кабель UTP

Откусываем концы проводков витой пары

Надеваем коннектор на контакты

Обжимаем RJ45 с помощью щипцов

Проверяем надежность опресовки

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно!

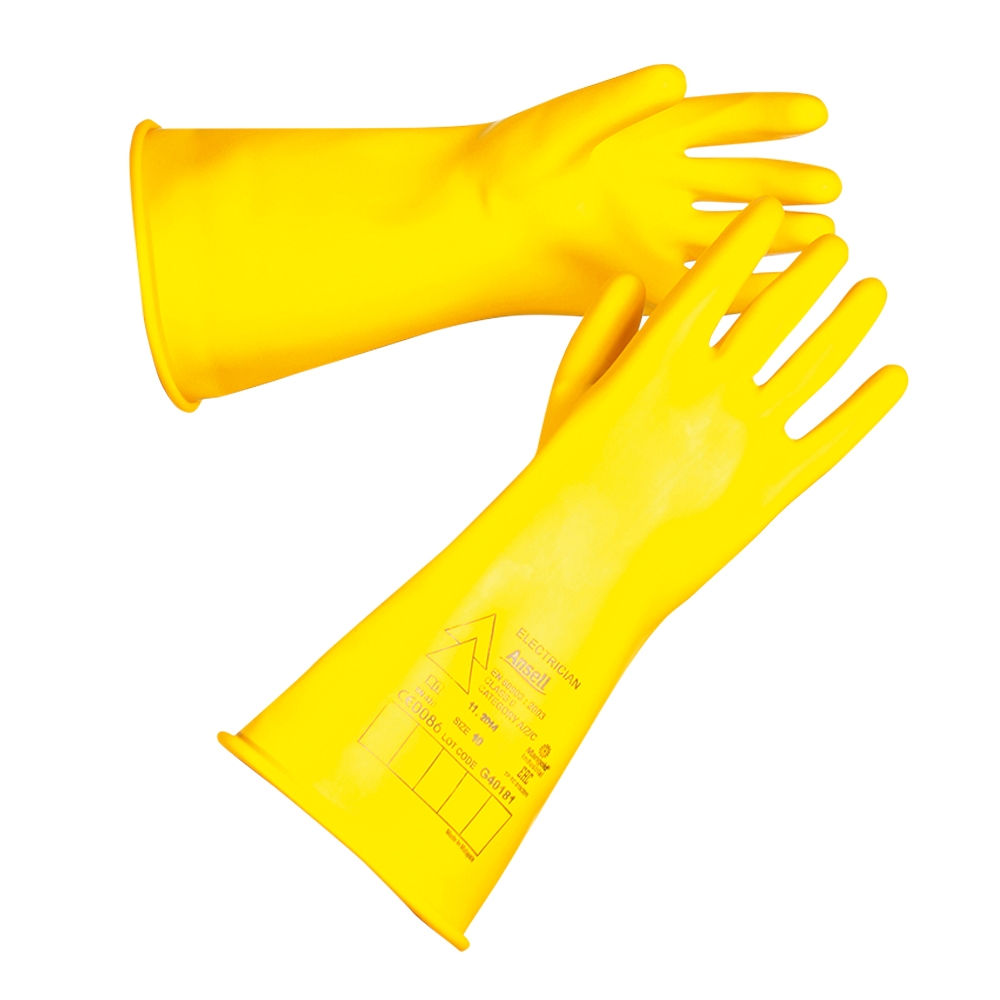

Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

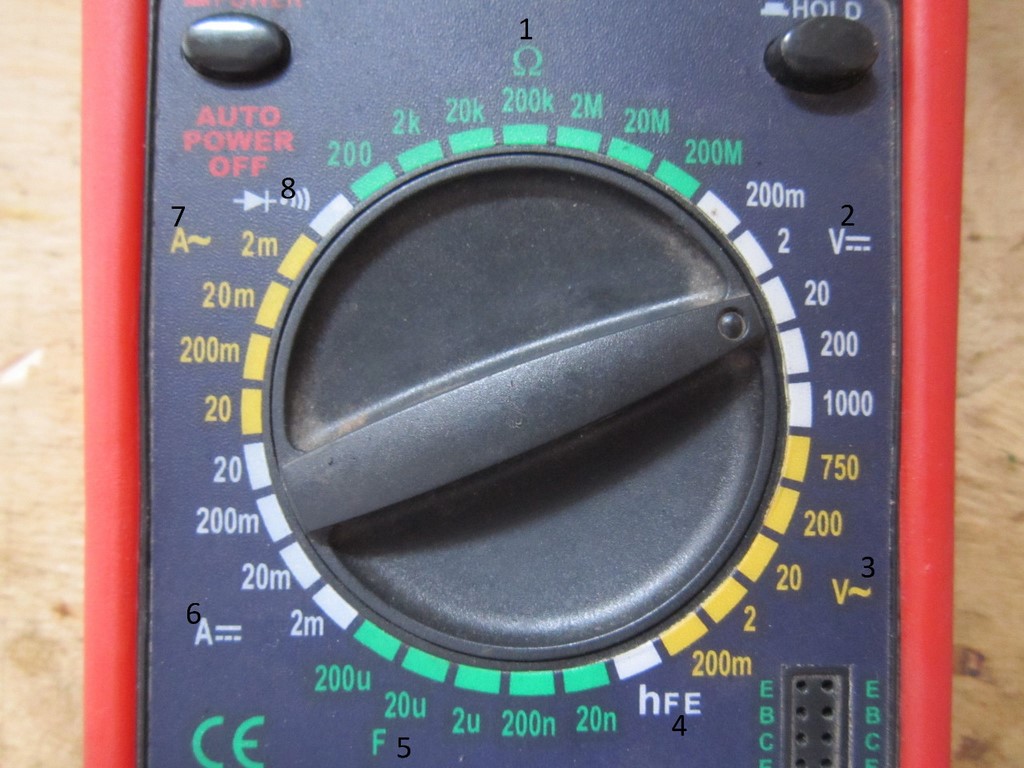

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

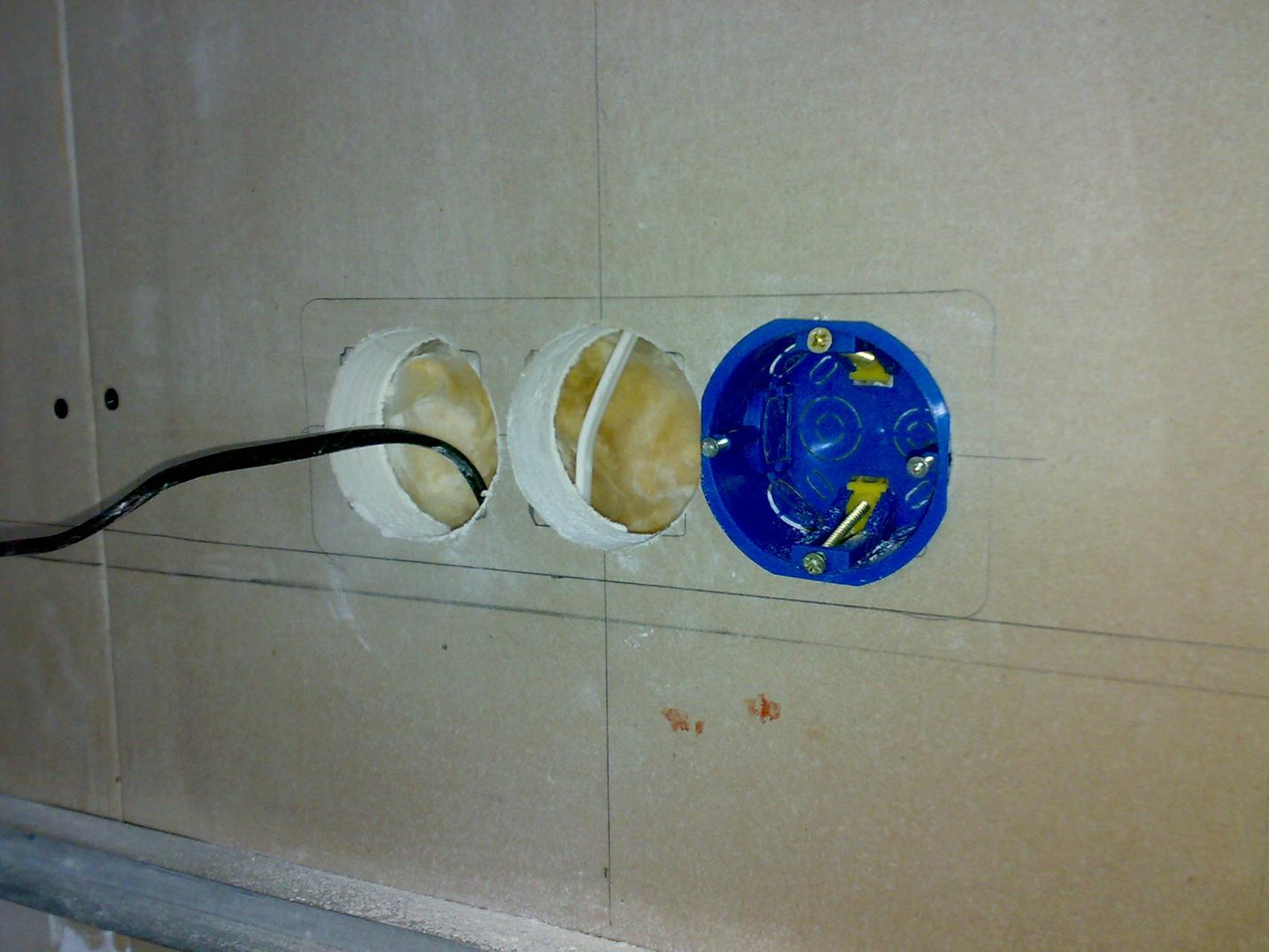

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Как обжать и подключить телефонный кабель

Для практического подключения необходимы:

1. Телефонный провод,
2. Телефонный разъем
3. Стандартное обжимное устройство.

Прежде всего, отрезается кусок кабеля, длина которого не должна превышать пяти метров, иначе может понадобиться усилитель сигнала. При помощи ножей, расположенных в обжимном инструменте, аккуратно снимается верхняя изоляция кабеля на расстоянии, примерно 7-8 мм. Если нужно, проводники могут быть ровно подрезаны.

Подготовленные проводники помещаются в разъем до самого конца. должна находиться в корпусе разъема на глубине, примерно пяти миллиметров. Линейная раскладка позволяет очень легко расположить проводники в разъеме. Их выравнивание также не представляет сложности, благодаря прозрачному пластику корпуса разъема.

Для того, чтобы выполнить непосредственный обжим телефонного кабеля, применяется специальный инструмент, способный работать с разными разъемами.

Во время сжатия происходит вдавливание ножей внутрь корпуса. Оболочка проводников разрезается и создается контакт. В самом разъеме кабель надежно фиксируется плоской планкой. Готовый разъем, вместе с телефонным проводом, вставляется в гнездо , после чего устанавливается связь.

Таким образом, обжим и подключение телефонного кабеля представляют собой несложную операцию. При наличии определенных навыков и необходимого инструмента, подключение производится в течение нескольких минут.

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

• РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
• КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
• ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент. Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, понадобится не только кабель и разъемы, но и специальный инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Необходимо выбрать пару CAT 5E и выше, желательно с четырьмя парами. Более прочной и надежной будет проволока в огнестойкой оболочке

Плоский или круглый – неважно

Обдумайте, где будет размещен провод. Если он не втягивается в кабельные каналы, а просто протягивается по комнате, подойдет тип UTP, в противном случае необходимо рассмотреть более дорогие типы кабеля с общим экраном или парной защитой.

Если необходимо соединить два ПК кабелем или роутером и ПК, то выбирается многожильный провод, но для удобства опрессовки лучше использовать одножильный провод. Для розеток – с сердечником.

Коннектор

Помимо кабеля нужно подготовить переключающий элемент, это еще и разъем или розетка Ethernet. Часто обозначается как RJ-45.

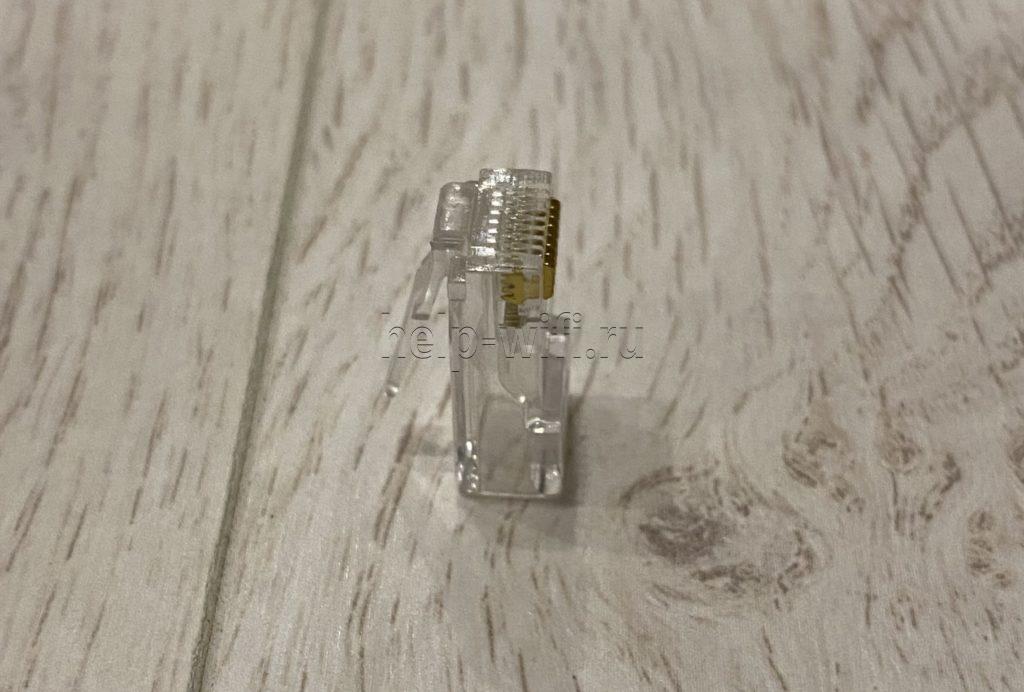

Многие разъемы имеют похожую конструкцию. Их корпус сделан из прозрачного пластика для визуального контроля процесса опрессовки. Вверху есть защелка, позволяющая зафиксировать вилку после того, как вставишь ее в дверь. Сзади есть разъем для ввода кабеля, чуть выше, на корпусе есть фиксирующая планка, обеспечивающая надежное подключение.

Внутри разъем состоит из восьми каналов, в зависимости от диаметра жил. Они выходят на торцевую стенку вилки, где находится 8 отдельных контактов. Изначально они приподняты и не мешают вводу кабелей по каналам, пока не соприкоснутся с задней стенкой. На каждом дне есть заостренные выступы.

Во время опрессовки контакты опускаются вниз, пробивают изоляцию и устанавливают соединение с жилами. Они утоплены заподлицо с поверхностью разъема и образуют контактные площадки для подключения к порту маршрутизатора, ПК или другого устройства.

Некоторые разъемы имеют вспомогательные вставки, которые облегчают правильную вставку проводов на их место под контактами.

Инструмент для обжимки

Для обжима витой пары используется следующий инструмент:

• Кримпер. Это клещи для опрессовки. Для обжима разъема вставляется край проводов, затем разъем устанавливается в гнездо на инструменте и ручки нажимаются до щелчка. Нужны большие плоскогубцы (легкие плоскогубцы быстро ломаются), но удобные и не тяжелые, чтобы рука не уставала. Половинки клещей должны располагаться относительно друг друга, иначе в процессе опрессовки заглушка сломается.
• Стриптизерша. Инструмент для обрезки, снятия изоляции или других манипуляций с кабелями. Намного удобнее, чем простой канцелярский нож.
• Обжимной диагностический тестер или мультиметр.

Нет необходимости использовать профессиональный инструмент для обжима, особенно если провод будет укладываться один раз. Но с ним будет легче выполнить задание и результат будет выше.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

1. Закрепить устройство на стене, проверить работоспособность
2. Закрыть лицевую панель. Монтаж окончен.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется

На фото можно увидеть распределение проводов по цвету соответствующих парЕсли провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)

Возможные схемы

Существует 2 главные схемы, применяемые для обжима интернет проводов. Для выбора подходящего варианта нужно разобраться, какие устройства будет соединять кабель.

Прямое подключение

Этот тип необходим для соединения следующих приборов и устройств:

• Персональный компьютер – роутер.
• ПК – коммунатор;
• Маршрутизатор – коммунатор;
• Роутер – телевизор SMART TV.

Главное отличие прямой распиновки заключается в одинаковом расположении проводов двух устройств при соединении с коннектором каждого. При прямом подключении жилы располагаются в следующем порядке:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

Нельзя менять цвета местами на разных концах, в противном случае сигнала не будет. Иногда можно использовать не 8, а 4 провода. Так, для передачи данных со скоростью до 100 мегабит, задействованы только 1,2,3 и 6 номера. Поэтому для экономии можете купить «кабели с двумя витыми парами», если планируете подключение низкоскоростных устройств. Для соединения используются те же коннекторы RJ 45.

Перекрестное подключение

Этот вид используется для соединения двух устройств с одинаковым принципом работы: ПК-ПК, маршрутизатор – маршрутизатор. Отличие от первого типа подключения заключается в том, что в первом коннекторе используются такие же провода, как и при прямом соединении. В перекрестном же меняются местами две пары: оранжевый – оранжево-белый, зеленый – бело-зелёный. Остальные позиции не меняются.

Такая усложнённая схема всё реже используется. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Это означает, что вам будет достаточно соединить провод по прямой схеме.

Порядок обжима кабеля

Телефонный разъем RJ для создания коммутационного провода состоит из прозрачного пластикового корпуса, в котором расположены 6 позиций для контакта. Разъемы отличаются только количеством задействованных контактов. Контактные ножи покрыты золотым напылением для улучшения электрофизических свойств.

Ножи бывают двух типов — для многожильного и для одножильного провода.

Как обжать телефонный кабель:

• с помощью специального ножа с кабеля снимают верхнюю оболочку на расстоянии 25-30мм, оставляя нетронутой изоляцию проводников
• подходящий коннектор поворачивают пластмассовым язычком вниз, провода выравнивают в ряд и аккуратно вставляют в гнезда согласно схеме распиновки. Они должны упереться в переднюю стенку разъема.
• Если проводники расположились правильно, коннектор вставляют в соответствующий паз обжимного инструмента и сдавливают его ручки.

Другой конец коммутационного кабеля оконечивается зеркально и подключается в телефонный аппарат.

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

• Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
• Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
• Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
• Нож для зачистки витой пары.
• И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был ��

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Стандартные телефонные кабели

Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из , сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными проводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки.

Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо.

Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм

Стандартные телефонные кабели

Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из , сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Обжим телефонного кабеля «4 жилы»

Во время работы важно правильно соединить проводники. Для этого разработана цветовая маркировка кабеля, каждый проводник имеет определенный оттенок. Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз. Поэтому важно ознакомиться с каждым вариантом.

Актуальные цветовые маркировки:

• Современная. Положительный контакт – оранжево-белый, зелено-белый, сине-белый. Отрицательные контакты – оранжевый, синий, зеленый.
• Старая. Плюс – зеленый, черный оранжевый. Минус – синий, желтый, красный.
• Немецкая. Положительный – коричневый, зеленый, розовый. Отрицательный – белый, серый, желтый.

Возможно совместное использование проводов с различными маркировками. Важно при их соединении учесть полярность.

Инструменты и технология обжима

Сначала подбирают расходные материалы. Рекомендуется остановиться на стандартном проводе КСПВ. Для аналоговых телефонов применяется КСПВ 2х0.4 (2 жилы). Подключение цифровых осуществляется с помощью КСПВ 4х0.4 (4 контакта). В аналогичном ШТЛп жилы многопроволочные, что затрудняет процесс монтажа. В качестве розетки выбор останавливают на стандартной модели R-11/12.

В двужильном проводе сигнал и питание подключаются к средним контактам. Четырехжильный подключается по прямой раскладке. Кросс-оверная схема, где провода в парах меняются местами, применяется за рубежом.

• канцелярский нож или его аналог для разрезания гипсокартона;
• кримпер, с его помощью делается обжим соединения;
• коннектор RJ-11 или аналогичный ему.

Для надежного соединения нужно сделать следующее:

1. Ножом снять изоляцию. Для четырёхжильных зачищают 3 см, для двужильных – 1,5 см.
2. Выровнять проводники в одной плоскости, подрезка до 1 см.
3. Установить проводники в разъем RJ-11 до упора, контроль правильности раскладки по цветам.
4. Установить вилку в обжимку, зафиксировать контакты.

Если соединение получилось недостаточно надежным, можно обжать его еще раз. По завершении проверяется работа телефонного аппарата, наличие связи.

Подключение без использования специального инструмента

Возможен обжим кабеля для телефона без использования специального инструмента. Вместо него нужна шлицевая отвертка. Сначала делается зачистка наружной оболочки (длина зависит от количества проводников). Затем контакты устанавливаются в RJ-11 до упора. Нужно обеспечить надежное соединение для нормального прохождения сигнала.

Дальнейшие шаги для подключения:

1. С помощью шлица последовательно прижать контакты.
2. Надавить на зажим и обжать до характерного щелчка.
3. Проверить фиксацию.
4. В случае необходимости повторить процедуру.

Недостаток метода – повышение вероятности поломки конвектора, отсутствие плотного прижима. Перед окончательной установкой обязательно проверяется наличие сигнала.

Самостоятельный монтаж или услуги профессионалов

Выполнение подобной работы не вызовет сложностей у людей с опытом. Однако элементарное несоблюдение правил безопасности и некачественные расходные материалы могут привести к печальным последствиям. И если в домашних условиях повторный монтаж и время, затраченное на него, не критично, то для обеспечения связи в офисе или на производстве ошибки напрямую отразятся на рабочем процессе.
