Компрессор GIS 380в в однофазной сети 220в. ч2
Всем привет!
Часть 1 www.drive2.ru/b/582210649434652797/
Продолжение…

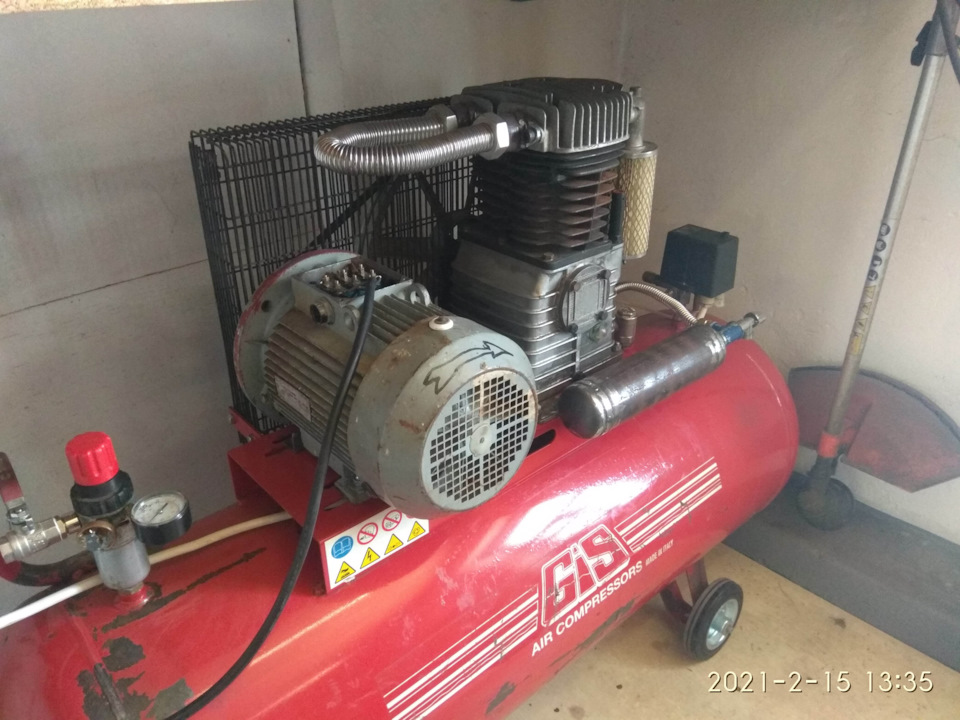

После проделанных "восстановительных работ" по компрессору нужно было монтировать "новый" двигатель на ресивер.

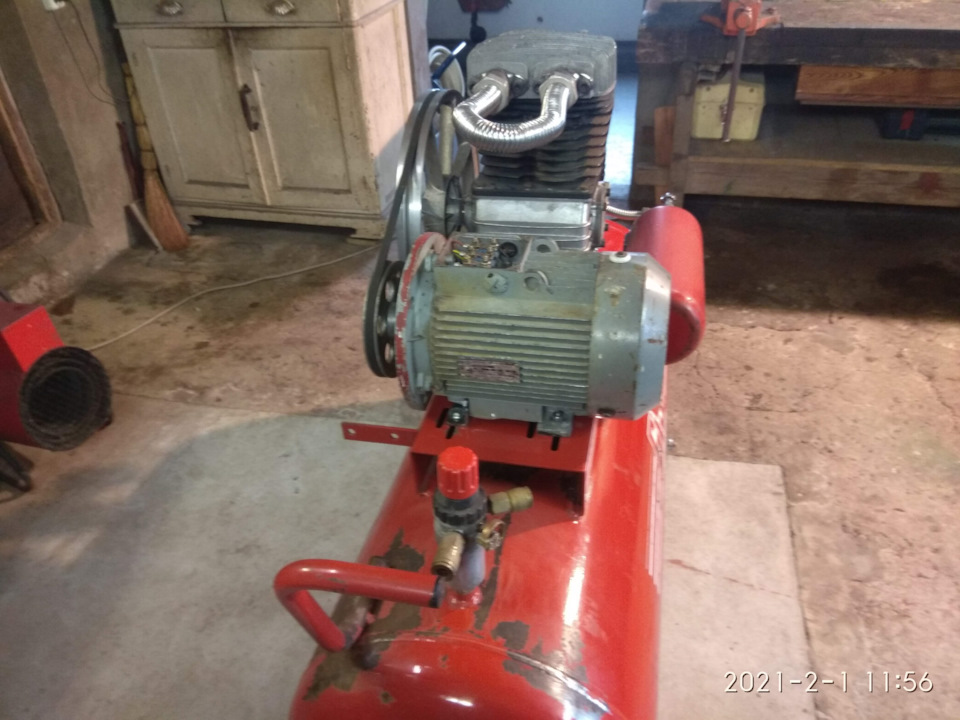

Хоть тут крепления двигателя совпали со старым…повезло.
Также решил сделать натяжитель ремня, завод изготовитель этого не сделал. Для этого понадобился уголок 50х50 и болты с гайками.

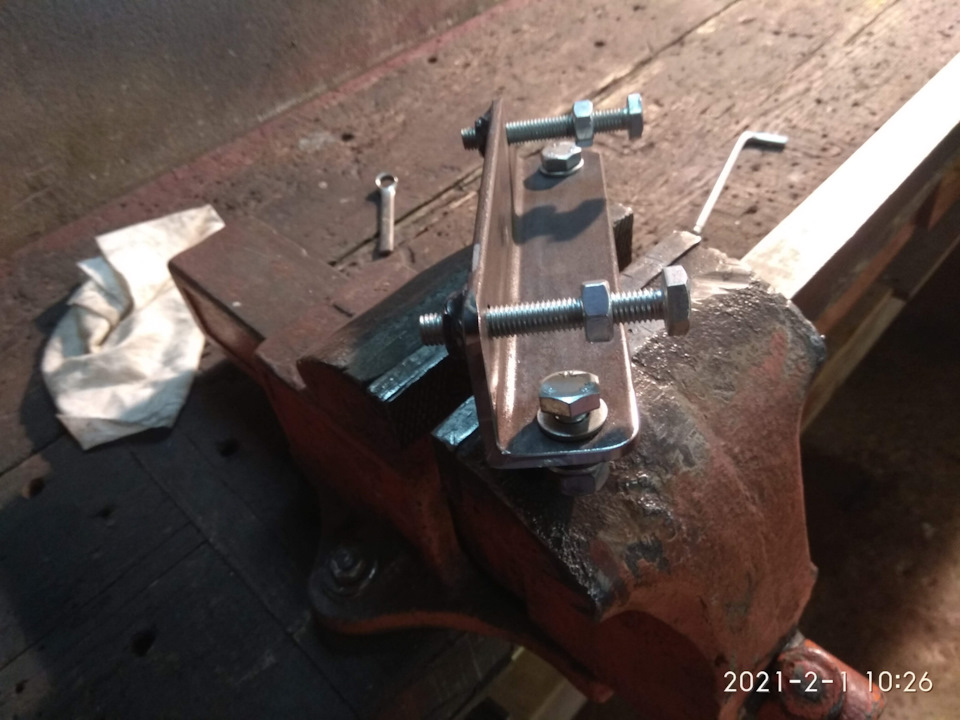

Уголок крепится на площадку рядом с двигателем. А дальше натяжка ремня происходит длинными болтами М10.
Накидываем ремень и делаем нужную натяжку
Теперь двигатель стоит на своем месте.
Осталось отрихтовать защитную решетку(кожух) и на этом механическая часть закончена!
Далее были мысли разного рода, как запустить этот двигатель 5.5кВт от 220 вольт.
В теории можно это сделать несколькими способами.
1. Провести в дом 380в и все проблемы решены.))) Это можно у нас сделать, но это геморно и ради одного только компрессора — это вообще нет смысла делать. Когда построил гараж, так я 220 замучился подключать. Все лето этим занимались, кучу бумаг и езды по офисам, поэтому знаю — о чем говорю.
2.Купить частотный преобразователь. Очень дорогая штука. Она из 220в может сделать 380в. Но цена ее космос. В китае такой преобразователь на 5,5 квт стоит 12-15т рублей. Для штатного двигателя 4квт было бы как раз. Но все же дорого и если что с ним случится, то наверное проще будет выкинуть и купить новый. Это тоже не наш вариант.
3. Расщепитель фаз из асинхронного трехфазного двигателя. Изучал эту тему. Нашел схемы Гурова (кто в теме, тот знает). Даже проводил опыты на компрессоре с412 и своем зиловском. Т.е. 3квт двигатель работал в холостую, а 2,2квт компрессор(с412) работал. Даже качал до 4атм. Поэтому, была надежда запустить этот компрессор GIS от 5.5квт мотора в режиме расщепителя фаз. И даже, я смог это сделать, но только когда не стояло ремня на компрессоре. Двигатель 4квт спокойно стартовал от расщепителя, но как только надевал ремень, то двигатель уже не запускался. После разных опытов выяснилось, что все же это сделать не реально.
4.Самый классический способ — это конденсаторы.
С конденсаторами тоже не все так просто. Их нужно еще и правильно подобрать. Расчеты показали, что нужно 400мКф рабочих и 1000мКф пусковых конденсаторов.
После получения этих кондеров сразу решил опробовать их в деле. Последняя надежда запустить этот компрессор была возложена только на них)))
Ура-а-а все работает. Пробовал качать аж до 12атм без напряга!
Здесь была опробована друга схема отключения пускового конденсатора.
Вся информация была взята с этих двух видосов.

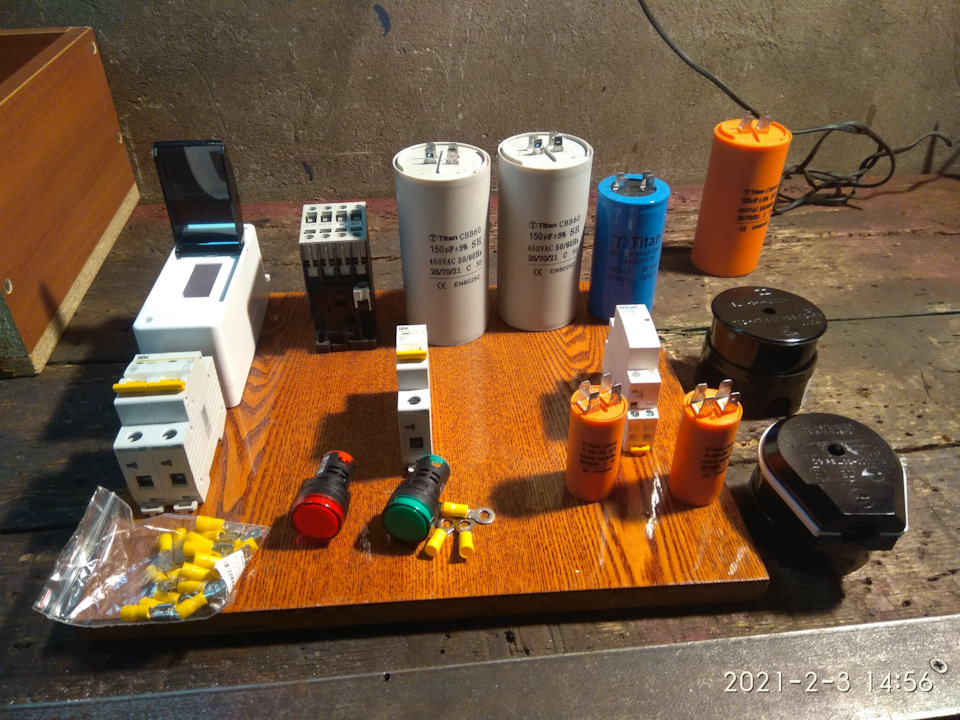

Основные компоненты…магнитный пускатель(обычный НР), конденсаторы рабочие 150мкф+150мкф (100мкф пока отложил в сторону), конденсатор пусковой 1000мкф(синий), модульный магнитный пускатель НЗ для пускового конденсатора и еще конденсаторы 4мкф -2шт
Эти два конденсатора подсоединяются по схеме последовательно от фазы и ноля! Между кондерами врезается провод и идет на контакт катушки магнитного пускателя НЗ. Что бы эта катушка заработала, второй конец идет на свободную обмотку двигателя. На этом конце появляется напряжение во время запуска. Все описано выше!
Вообще эти два кондера могут быть 1мкф, 3мкф или 4мкф как у меня…я точно не могу сказать какие нужно ставить.Люди ставят таких номиналов. Я выбрал номинал в 4мкф, потому что несколько человек на 5.5квт двигатель ставили именно такие. Самое главное правило -они должный быть одинакового номинала. Оба 4 или оба 3 -но всегда одинаковые!
Так как компрессор здоровенный и место для его установки над погребом. То решил сделать его мобильным. Если понадобится залезть в погреб, то можно вытащить вилки с розеток и откатить агрегат в сторону.

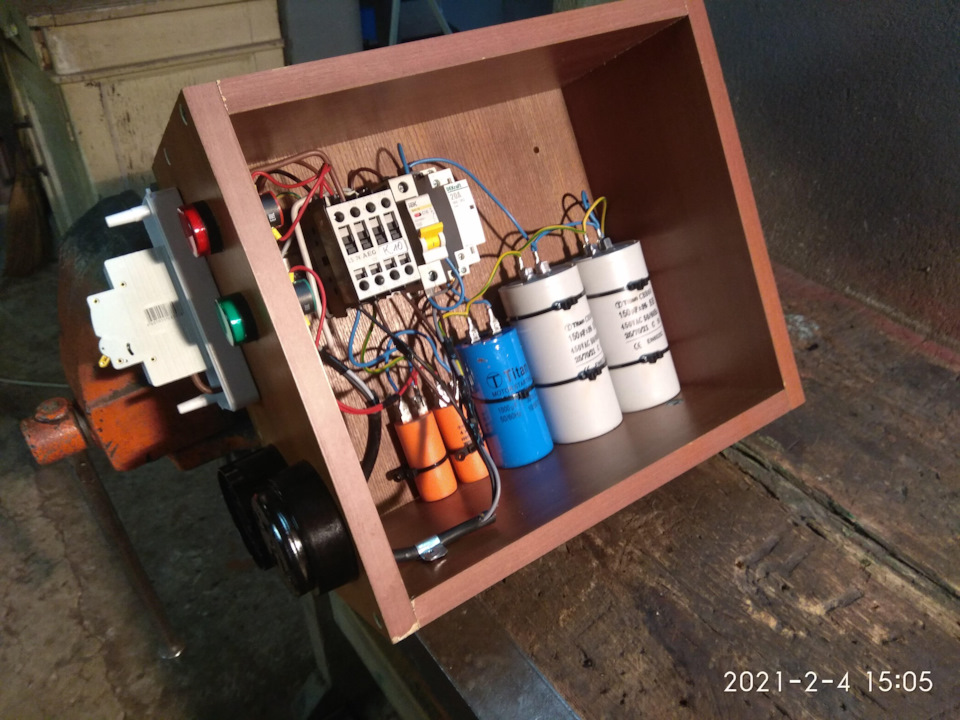

Ну и добавлю в схему пару сигнальных ламп и автомат на 16А, для аварийного отключения в случае фальстарта двигателя.

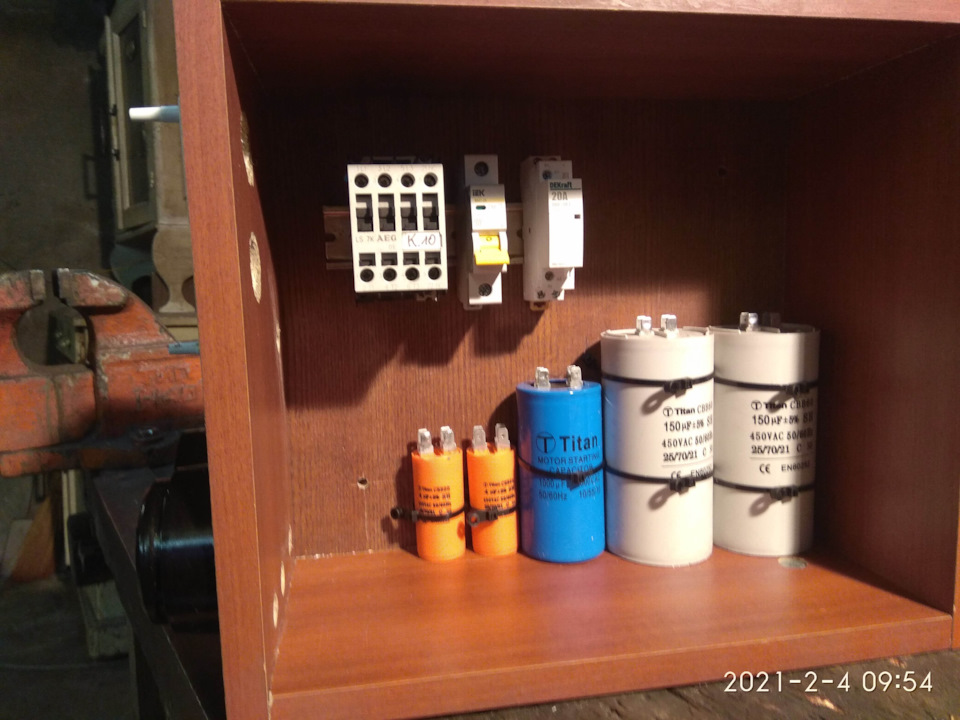

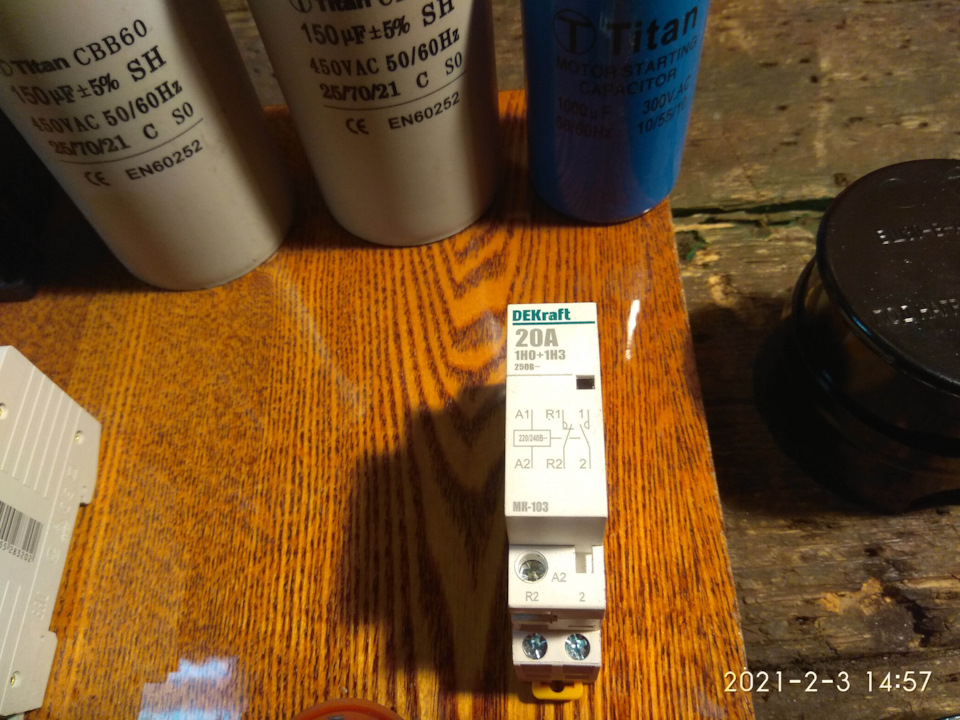

Модульный пускатель.
Вводной автомат 25А. Красная лампа — питание на шкаф пришло, ждет команды от прессостата на вкл. двигателя. Красная+зеленая двигатель работает. Если зеленая лампа горит, а двигатель молчит, значит двигатель не смог запуститься(замычал) и сработал защитный автомат на 16А.
Если что, я не электрик -я так вижу))

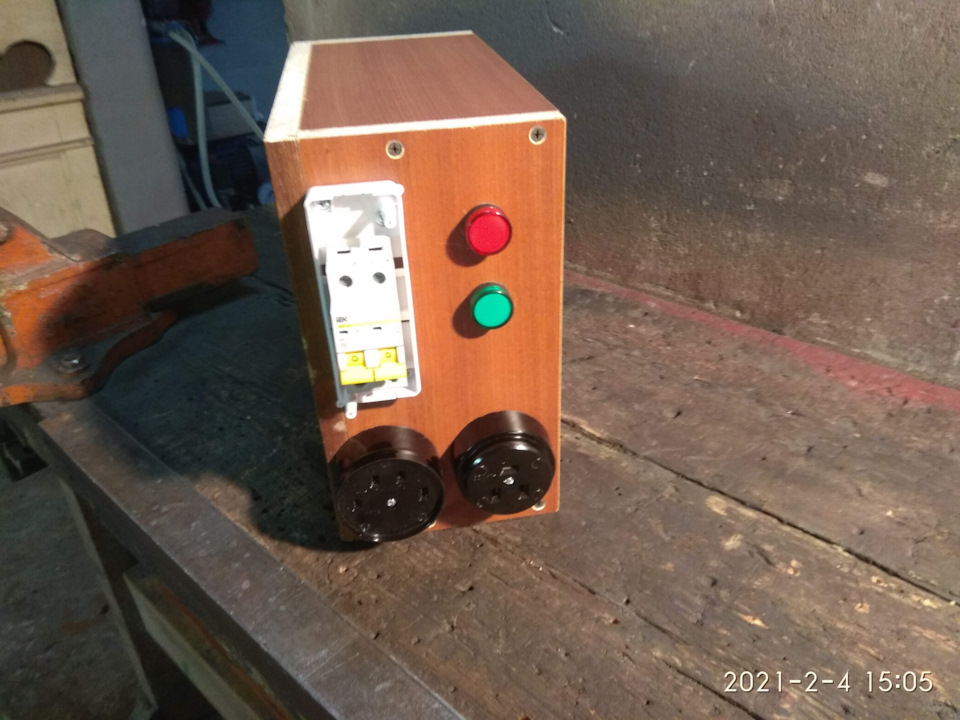

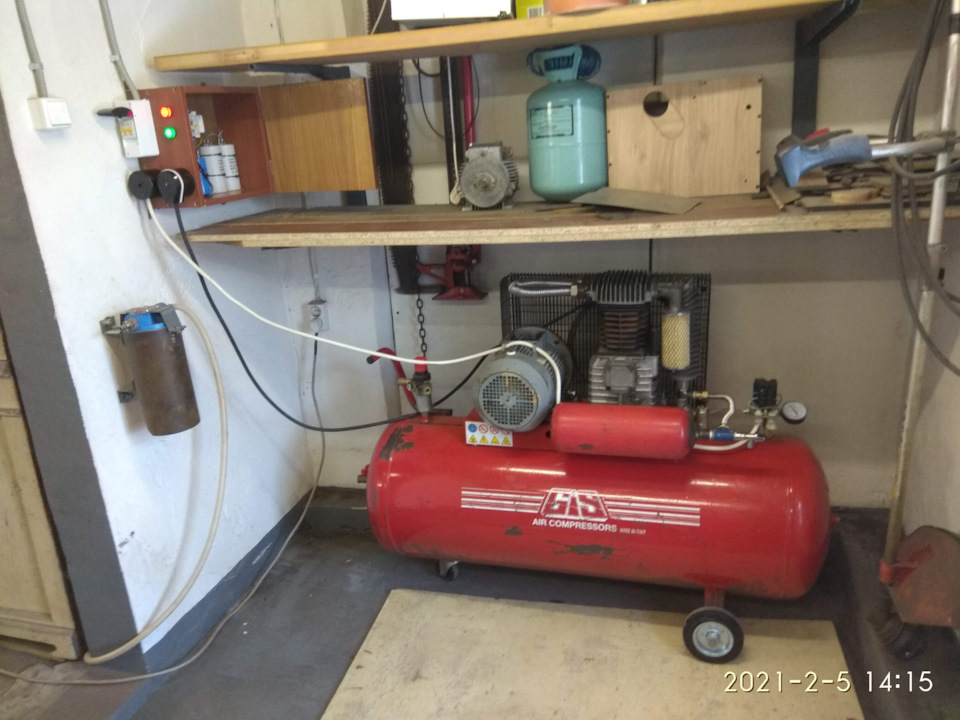

Шкаф закрепил на стене. На вводной автомат идет провод сечением 4кв.мм. Эти две розетки от электрических плит нужны для мобильности компрессора. Одна розетка идет от двигателя, вторая от автоматики!

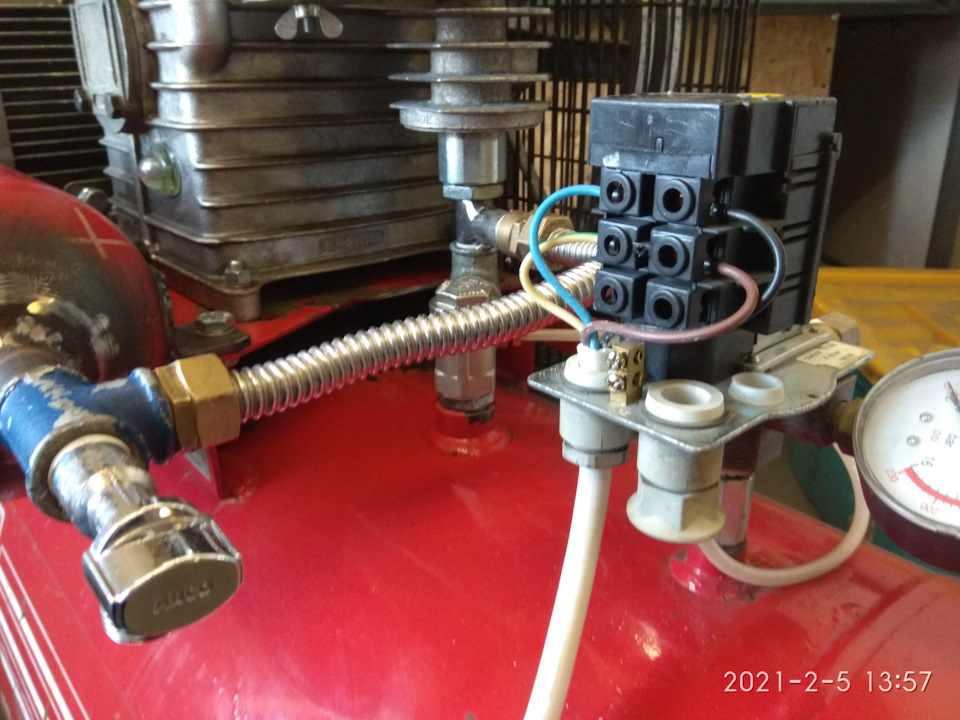

Автоматика(прессостат) для вкл -выкл компрессора.

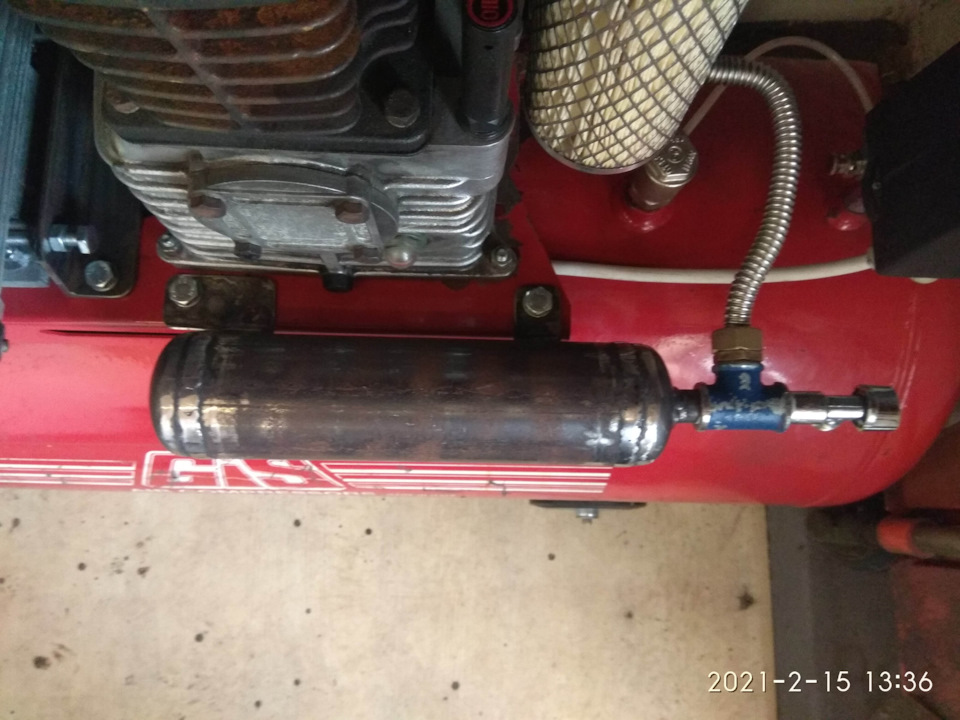

После недели работы, убрал я этот предресивер из огнетушителя 4,5л. Слишком долго спускается с него воздух после отключения.
Сделал такой на 1л.
Зачем он нужен, писал в других темах.
Что могу сказать…все же я его победил. Запускается просто "как трехфазный двигатель" Вжик и все! Никаких лишних звуков от пускового кондера. Даже свет не моргает при запуске. Но иногда бывают фальстарты. т.е. вкл автомат, а двигатель может замычать. Перезапуск и все работает- как часы. Если в сарае холодно, например сейчас у нас холода на улице -20, в сарае тоже минус. Специально тестю его на холодный запуск. Двигатель стартует, обороты набираются с бОльшим временем! Если защитный автомат на 16А не успевает отрабатывать, то двигатель выходит на свои обороты уверенно. И это при том, что сутки компрессор простоял в холоде, смазка в подшипниках густая, масло в компрессоре тоже. Пока все работает с рабочими конденсаторами на 300мКф. Двигатель не греется, но как уже писал бывает, что не запускается на первом пуске, двигатель гудит и откл. защитный 16А автомат. На то он там и стоит, что бы двигатель не сгорел. Может позже поставлю автомат номиналом повыше. Может еще и 100мкф конденсатор верну на место. Нужно его потестить, погонять и определиться, что и как лучше. Тут все еще зависит от напряжения при просадке в сети!
Компрессор с этим двигателем работает месяц. Замер производительности такой 200л ресивер закачивает с 0-8.4атм за 3мин 50сек. По расчетам производительность 438л/мин Если качать с 6,2атм — 8,4атм Дельта 2атм накачивает за 46сек. Пока меня все устраивает на все 100% дальше будем посмотреть)))
Всем удачи в начинаниях!

как переделать компрессор работающий от 380 на 220
Andrey59
Просмотр профиля
Группа: Пользователи
Сообщений: 1290
Регистрация: 26.11.2008
Из: Запорожье
Пользователь №: 12678
Да.. имею ввиду эту автоматику.. но как это выглядит я не представляю.. что такое SB1 SF и KM2 .. сам не электрик но есть желание разобраться во всей этой беде.. материал сейчас поищу.. может что нить подчерпну.. нагрузка на валу присутствует.. но помоему не настолько большая. поэтому и спросил про увеличение ёмкости пускового конденсатора.. поможет.
Andrey59
Просмотр профиля
Группа: Пользователи
Сообщений: 1290
Регистрация: 26.11.2008
Из: Запорожье
Пользователь №: 12678
Пусковая емкость больше рабочей в 2-3 раза. У Вас она и так большая, может уменьшить давление включения.
У Вас что там по рукой знакомого электрика нет. Желательно иметь схему автоматики компрессора. Так на моей схеме кнопки (SB1,SB2)и контакт пускателя (КМ) можно заменить контактом реле давления которое есть в компрессоре и оно будет включать и отключать пускатель. SF это автомат. Но желательно иметь существовашую на компрессоре схему. Там например может быть маленькая черная коробочка, которая может оказаться самовосстанавливающимся прерывателем тока с фиксированным значением тока. Т.к. трехфазный двигатель берет ток меньше однофазного то он Ваш однофазный компрессор выключит по току.
Как компрессор 380 подключить 220
Как переделать двигатель 380v на 220v схема подключения?
Что можно переделывать
Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.
Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.
Использование конденсаторов
При использовании мотора мощностью до 1500 Вт можно устанавливать только один конденсатор – рабочий. Чтобы вычислить его мощность, воспользуйтесь формулой:
I – рабочий ток, U – напряжение, Р – мощность двигателя.
Чтобы упростить расчет, можно поступить иначе – на каждые 100 Вт мощности необходимо 7 мкФ емкости. Следовательно, для двигателя 750 Вт нужно 52-55 мкФ (нужно поэкспериментировать немного, чтобы добиться нужного смещения фазы).
В том случае, если нет в наличии конденсатора нужной емкости, нужно соединить параллельно те, которые имеются, при этом используется такая формула:
Читать также: Как правильно заточить нож своими руками
Пусковой конденсатор необходим при использовании двигателей, мощность которых свыше 1,5 кВт. Пусковой конденсатор работает только в первые секунды включения, чтобы дать «толчок» ротору. Он включается через кнопку параллельно рабочему. Другими словами, с его помощью сильнее сдвигается фаза. Только таким образом можно подключить двигатель 380 на 220 через конденсаторы.
Суть использования рабочего конденсатора – это получение третьей фазы. В качестве первых двух используются ноль и фаза, которая уже есть в сети. Проблем с подключением двигателя возникнуть не должно, самое главное – прячьте конденсаторы подальше, желательно в герметичный крепкий корпус. Если элемент выйдет из строя, он может взорваться и нанести вред окружающим. Напряжение конденсаторов должно быть не менее 400 В.
Этапы переделки
Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.
Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.
Внимание! Если вы решили поменять схему соединения статорных обмоток с тремя концами снаружи, то придется своими руками вскрыть корпус мотора. Это трудоемко, но возможно.
Соединение обмоток
Неважно, каков источник питания, трехфазный или однофазный, соединять статорные намотки можно любым из способов (можете прочитать подробнее про способы подключения электродвигателей):
Звездой обычно соединяют намотки, если двигатель будет питаться от сети 380 В. Благодаря этому пуск становится плавным, хотя теряется треть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при этом не так высоки по сравнению с теми, что возникают от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.
Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).
Расчет конденсаторов
Когда концы намоток соединяют звездой или треугольником, образуется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задача, имея те же 3 контакта, подать лишь 1 фазу 220 Вольт и нуль. Это можно реализовать своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным только на время запуска, а рабочий – постоянно.
Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:
Если треугольник, то формула преобразует свой вид:
Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:
Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.
Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.
Внимание! Конденсаторы обязательно должны быть бумажными. Для переделки двигателя своими руками хорошо идут МБГП или МБГО. Если не нашли накопителя нужной емкости, то соедините несколько штук параллельно.
Сборка по схеме
Схема выше показывает, как правильно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В. К одной из вершин треугольника или звезды нужно подключить накопительные элементы параллельно друг другу (предусмотрите ключ для ручного отключения пускового накопителя после разгона). Затем их выводят либо на фазу, либо на ноль: неважно. От этого будет зависеть только направление вращения вала.
Схема звезда треугольник
Во многих отечественных электрических двигателях уже собрана схема звезда, нужно только реализовать треугольник. По сути, Вам необходимо произвести подключение трех фаз и собрать звезду из оставшихся шести концов обмотки. Для лучшего понимания ниже просмотрите чертеж звезды и треугольника электродвигателя. Здесь концы нумеруются с левой стороны на правую, номера 6, 4 и 5 присоединяются три фазы, как на схеме:
Фото – Звезда и треугольник электродвигателя
В соединении звезда с тремя выводами или как его еще называют звезда треугольник, самым главным достоинством является то, что вырабатывается максимальная мощность электрического двигателя. Но вместе с тем, это соединение довольно редко используется на производстве, гораздо чаще его можно встретить у мастеров-любителей. Главным образом это потому, что схема очень сложная, и на мощных предприятиях просто нет смысла организовывать такое трудоемкое соединение.
Читать также: Верстак своими руками из дерева фото чертежи
Фото – подключение звезда
Для того чтобы схема работала, Вам понадобится три пускателя. Схема изображена на чертеже ниже.
Фото – схема подключения звезда треугольник
К первому пускателю, который обозначен К1, с одной стороны подключается электрический ток, а к другому присоединяется обмотка статора. Свободные концы статора присоединяются к пускателям К2 и К3. После этого обмотки с пускателя К2 также подсоединяются к остальным фазам, для образования треугольника. Когда в фазу включается пускатель К3, то остальные концы немного укорачиваются и у Вас получается схема звезда.
Заметьте, что третий и второй пускатели на магнитах нельзя включать одновременно. Это может привести к короткому замыканию и аварийному отключению автомата электродвигателя. Для того, чтобы этого избежать, реализовывается своеобразная электроблокировка. Принцип её работы прост – когда включается один пускатель, то выключается другой, т.е. блокировка размыкает цепь его контактов.
Принцип работы схемы относительно прост. Когда в сеть включается первый пускатель, обозначенный К1, реле времени электродвигателя включает также третий пускатель К3. После двигатель заводится по схеме звезда и начинает работу с большей мощностью, чем обычно. Спустя определенный временной отрезок, реле времени отключает контакты третьего пускателя и включает в сеть второй. Теперь двигатель работает по схеме треугольника, немного снижая мощность. Когда нужно отключить питание, включается цепь первый пускатель, во время очередного цикла схема повторяется.
Нужно отметить, что мы не рекомендуем реализовывать такое соединение без определенного опыта и навыков. В любом случае при самостоятельной работе лучше проконсультироваться с профессионалами.
Видео: двигатель 380 в 220
Как поменять направление вращения
Если поменять направление нужно только 1 раз, то это можно сделать еще на стадии переделки. Для этого достаточно поменять местами любые две обмотки статора. Той же цели достигает перекидывание ветки конденсаторов с нуля на фазу, или наоборот. Но если вам нужно часто реверсировать трехфазный переделанный мотор, необходим переключатель. Собрав электродвигатель по схеме ниже, вы освободите себя от смены намоток каждый раз, когда нужно задать обратное направление вращения вала.
В переделке трехфазного электрического двигателя под однофазную сеть своими руками нет ничего трудного. Наибольшую сложность составит только расчет емкости рабочего конденсатора и экспериментальный подбор емкости из подсчитанного диапазона для пускового накопителя. Но и это становится легко, если вы не потеряли технический паспорт, а под рукой есть калькулятор.
Подключение однофазного электродвигателя
Если в однофазных электромоторах разместить только одну обмотку (по числу фаз), то поле внутри статора будет не вращающимся, а пульсирующим, и пуска или толчка не произойдет, если не раскрутить вал рукой. Чтобы вращение происходило без ручного вмешательства, была добавлена вспомогательная – пусковая обмотка. Она является второй фазой, сдвинутой на 90 градусов, толкающей ротор в момент включения, но, так как мотор включается в однофазную сеть, он всё же называется однофазным. Теперь однофазные асинхронные электромоторы имеют две обмотки – рабочую и пусковую. Пусковая обмотка включается на короткое время лишь для запуска вала (не больше чем на 3 секунды). Рабочая включена постоянно. Определить выводы обмоток можно с помощью тестера. На рисунке показано соотношение между обмотками и общим выводом. Чтобы запустить мотор нужно подать 220 вольт на обе обмотки и после набора оборотов сразу отключить пусковую. Для сдвига фазы используют омические сопротивления, конденсаторы и индуктивности. Причем сопротивление может быть не в виде отдельного резистора, а частью пусковой обмотки, намотанной по бифилярной технологии, когда индуктивность катушки остаётся такой же, а её сопротивление увеличивается за счёт большей длины медного провода. Схема подключения однофазного электродвигателя показана на рисунке 1.
Есть двигатели, у которых рабочая и вспомогательная обмотки постоянно подключены к электросети. По сути, они являются двухфазными. Поле внутри статора вращается. Конденсатор в этом случае служит для сдвига фаз. В такой системе обе обмотки выполнены проводом одинакового сечения.
Как подключить компрессор на 380 к сети
Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.
В связи с этим двигатель желательно иметь по мощнее. Подключая двигатель, будьте предельно осторожны. Делайте все не спеша. Меняя схему, отключайте электропитание и разряжайте конденсатор электролампой. Работы производите как минимум вдвоем.
Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.
Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.
Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.
Какой бы емкости ни были конденсаторы, их рабочее напряжение должно быть не ниже 400в, в противном случае они долго не проработают и могут взорваться.
Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.
Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.
Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.
Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд. Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.
Что можно переделывать
Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.
Читать также: Btb10 800bw как проверить тестером
Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.
Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.
Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.
Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.
На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.
На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.
Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.
Использование магнитного пускателя
Применение схемы подключения электродвигателя 380 через пускатель хорошо тем, что пуск производить можно дистанционно. Преимущество пускателя перед рубильником (или другим устройством) в том, что пускатель можно разместить в шкафу, а в рабочую зону вынести элементы управления, напряжение и токи при этом минимальны, следовательно, провода подойдут меньшего сечения.
Помимо этого, подключение с использованием пускателя обеспечивает безопасность в случае, если «пропадает» напряжение, поскольку при этом происходит размыкание силовых контактов, когда же напряжение вновь появится, пускатель без нажатия пусковой кнопки его не подаст на оборудование.
Схема подключения пускателя асинхронного двигателя электрического 380в:
На контактах 1,2,3 и пусковой кнопке 1 (разомкнутой) напряжение присутствует в начальный момент. Затем оно подается через замкнутые контакты этой кнопки (при нажатии на «Пуск») на контакты пускателя К2 катушки, замыкая ее. Катушкой создается магнитное поле, сердечник притягивается, контакты пускателя замыкаются, приводя в движение мотор.
Одновременно с этим происходит замыкание контакта NO, с которого подается фаза на катушку через кнопку «Стоп». Получается, что, когда отпускают кнопку «Пуск», цепь катушки остается замкнутой, как и силовые контакты.
Нажав «Стоп», цепь разрывают, возвращая размыкая силовые контакты. С питающих двигатель проводников и NO исчезает напряжение.
Видео: Подключение асинхронного двигателя. Определение типа двигателя.
Если у вас есть трехфазный электродвигатель, вы знаете, что это недешевое удовольствие. Поэтому при необходимости использовать однофазный мотор, мысль о покупке нового оборудования посетит вас только тогда, когда вы не знаете, как сделать электродвигатель в домашних условиях. Мы расскажем, как переделать электрический двигатель с 380 на 220 Вольт своими руками.
Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.
Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.
Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.
Расчет конденсаторов. Емкость рабочего конденсатора.
Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.
Емкость пускового конденсатора.
Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.
Особенности подбора конденсаторов.
Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.
Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.
Этапы переделки
Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.
Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.
Внимание! Если вы решили поменять схему соединения статорных обмоток с тремя концами снаружи, то придется своими руками вскрыть корпус мотора. Это трудоемко, но возможно.
Соединение обмоток
Неважно, каков источник питания, трехфазный или однофазный, соединять статорные намотки можно любым из способов (можете прочитать подробнее про способы подключения электродвигателей):
Звездой обычно соединяют намотки, если двигатель будет питаться от сети 380 В. Благодаря этому пуск становится плавным, хотя теряется треть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при этом не так высоки по сравнению с теми, что возникают от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.
Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).
Расчет конденсаторов
Когда концы намоток соединяют звездой или треугольником, образуется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задача, имея те же 3 контакта, подать лишь 1 фазу 220 Вольт и нуль. Это можно реализовать своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным только на время запуска, а рабочий – постоянно.
Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:
Если треугольник, то формула преобразует свой вид:
Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:
Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.
Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.
Внимание! Конденсаторы обязательно должны быть бумажными. Для переделки двигателя своими руками хорошо идут МБГП или МБГО. Если не нашли накопителя нужной емкости, то соедините несколько штук параллельно.
Сборка по схеме
Схема выше показывает, как правильно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В. К одной из вершин треугольника или звезды нужно подключить накопительные элементы параллельно друг другу (предусмотрите ключ для ручного отключения пускового накопителя после разгона). Затем их выводят либо на фазу, либо на ноль: неважно. От этого будет зависеть только направление вращения вала.
Подведём итоги.
Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».
Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».
Более подробно можно увидеть на рисунке.
Существуют электродвигатели трехфазные на 220в. У них каждая обмотка рассчитана на 127в и при подключении в однофазную сеть по схеме «треугольник» ― двигатель просто сгорит. Чтобы этого не произошло, такой мотор в однофазную сеть следует подключать только по схеме — «звезда».
Устройство и схема реле давления к компрессору
Все реле давления компрессора подразделяются на два типа:
- Выключающие электродвигатель компрессора при превышении давления воздуха в сети выше допустимых пределов (такие конструкции называют нормально разомкнутыми);
- Включающие электродвигатель компрессора при уменьшении давления в сети ниже допустимых пределов (такие конструкции называют нормально замкнутыми).
Исполнительным элементом реле давления для компрессора являются пружины, сила сжатия которых изменяется специальным винтом. В заводских настройках сила сжатия пружин обычно устанавливается на давление в пневмосети от 4 до 6 ат, о чём сообщается в инструкции пользователя. Поскольку жёсткость и гибкость пружинных элементов зависят от температуры окружающего воздуха, то все конструкции промышленных прессостатов рассчитаны на устойчивую работу в диапазоне температур от -5 до +80ºС.
В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель. Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.
Регулировка и пусконаладочный процесс
Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.
Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.
Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.
Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.
Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.
В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.
Как поменять направление вращения
Если поменять направление нужно только 1 раз, то это можно сделать еще на стадии переделки. Для этого достаточно поменять местами любые две обмотки статора. Той же цели достигает перекидывание ветки конденсаторов с нуля на фазу, или наоборот. Но если вам нужно часто реверсировать трехфазный переделанный мотор, необходим переключатель. Собрав электродвигатель по схеме ниже, вы освободите себя от смены намоток каждый раз, когда нужно задать обратное направление вращения вала.
В переделке трехфазного электрического двигателя под однофазную сеть своими руками нет ничего трудного. Наибольшую сложность составит только расчет емкости рабочего конденсатора и экспериментальный подбор емкости из подсчитанного диапазона для пускового накопителя. Но и это становится легко, если вы не потеряли технический паспорт, а под рукой есть калькулятор.
При эксплуатации или изготовлении того или иного оборудования нередко возникает необходимость подключения асинхронного трехфазного двигателя к обычной сети 220 В. Сделать это вполне реально и даже не особо сложно, главное — найти выход из следующих возможных ситуаций, если нет подходящего однофазного мотора, а трехфазный лежит без дела, а также если имеется трехфазное оборудование, но в мастерской лишь однофазная сеть.
Читать также: Мангал из газового баллона чертежи с размерами
Техника безопасности
Несмотря на простоту подключения и использования сверлильного станка, работа с ним может быть опасной без должного соблюдения правил безопасности. Среди них стоит выделить следующие:
- любые ремонтные или очистные работы выполняйте только при отключенном питании двигателя;
- используйте защитную одежду и очки, чтобы обезопаситься от летящих стружек, пыли, капель смазочно-охлаждающей жидкости, частей сверла при надломе;
- длинные волосы прячьте под головной убор, избегайте работы в перчатках – намотавшись на вращающиеся элементы, они могут привести к серьезным травмам;
- внимательно проверяйте перед началом работ все движущиеся узлы станка на предмет наличия дефектов и повреждений. При их обнаружении использовать устройство запрещено.
Чтобы узнать больше о том, как подключить сверлильный станок, свяжитесь с представителями компании Metaltool – они подробно ответят на ваши вопросы.
Подключение компрессора 380в К сети 220
здравствуйте, такой вопрос :имеется компрессор вот с такой табличкой
На двигателе, так вот вопрос : если я правильно понимаю то этот двигатель может работать и на 220 и на 380 в напряжения? Мощность двигателя 4 кВт, если подключить его на 220 упадет ли мощность иди останется неизменной? Соотвественно справится ли этот двигатель с питаем от 220 вольт с нагнетательном воздуха в компрессоре ?
Заранее спасибо )
Почему-то люди, которые грамотно пишут, предлагают нормальные идеи, а вот такие грамотеи, как вы — всякую чушь.
Совпадение? Не думаю.
Вопрос не в том, от какого напряжения запускать этот двигатель, а в том, что он трёхфазный.
Когда у вас есть трехфазная сеть, то 220 вольт — этот напряжение между фазным проводом и нулевым, а 380 — это напряжение между двумя фазными.
Поэтому вам нужна трехфазная сеть для запуска этого двигателя. Бытовая розетка не подойдёт.
Бывают, конечно, всякие хаки с фазосдвигающими конденсаторами, но они хороши только для маломощных моторов.
Если есть необходимость запуска этого мотора от однофазной сети 220 вольт — то есть ещё одна, правда очень недешевая возможность — купить частотный преобразователь. Например как на фото. Совет дорогой, зато будут приятные бонусы — плавный пуск, регулировка оборотов и ещё много всякого.
