Как правильно установить двойную розетку вертикально или горизонтально

В каком положении устанавливается электро-розетка?

в каком положении устанавливается розетка?вертикально?­ или горизонтально?видел различные варианты-не пойму как правильно?

Раньше в советское время существовали строгие нормативы при установке электророзеток. Высота от пола 110 сантиметров и отверстия строго горизонтально относительно пола. Обязательный запас проводов 5 — 7 сантиметров. При скрытой проводке, они укладывались в коробке, а при открытой висели как две петли над розеткой. Хорошим тоном считалось перевернуть розетку соединениями вниз. Это увеличивало срок жизни при обломе или подгорании проводов, при износившейся розетке. Новую можно было ставить откусив сантиметра три и больше, но перевернув её правильно контактами вверх.

Элегантностью при открытой проводке считалось одеть разноцветные кембрики на видимую петлю проводов. Например красный — фаза, а синий — земля. Кембриков таких в природе не существовало. Поэтому хитрые монтажники снимали их с разноцветных кабелей большего размера. Вертикально отверстия никто не ставил, а ниже, выше уровня тоже считалось дурным тоном. Тоже самое относилось и к выключателям.

Сейчас ставят наплевав на советские ГОСТы. А точнее евро стандарт. Розетка 30 — 40 см от пола, а выключатель 60 см (советские 170 см). Всё равно отверстия строго горизонтально. Хотя лично моё мнение — это нарушение техники безопасности. Особенно от детей. Отговорки типа, у меня нет детей, порочны! А если родственники или гости приведут с собой маленьких детей? И те будут пихать туда гвоздики или шпильки? Но Европам виднее.

В Правилах устройства электроустановок (ПУЭ) ориентация розеток не упоминается, поэтому говорить о правильном-неправиль­ ном их расположении не приходится, это дело вашего вкуса и предпочтения. Однако, в блоке розеток свисание кабелей "косичкой" приводит к их ошибочному выдергиванию, что нежелательно для подключенных приборов, в то время как расположение "рядком" вносит определённость.

Когда у вилки выход кабеля не ориентирован относительно контактных штифтов, кабелю будет безразлично под каким углом он будет провисать в низ. В результате, он надолго сохранит свои эксплуатационные качества:

Иначе дело обстоит с "ориентированными" вилками, направление выхода в которых, зависит от положения гнезд в розетке:

Поэтому современные розетки делают с компромиссным решением — под 45°:

Когда розетка разобрана для монтажа и подключения эл.проводки, то как правило, провод, подходящий к ней, будет или подключен сразу(если контакты розетки наверху), или пройдёт внутри розетки(между её корпусом и монтажным местом), выходя на контакты, расположенные внизу.

Таким образом, если розетка одинарная, то её удобно подключить так, как предусмотрено заводом изготовителем(горизо­ нтально).

Если розетка двойная, тройная(или вообще на 5 подключений), то здесь всё будет зависеть только от купленной вами модификации розетки и вашего пожелания. Можно так, как на скрине №2

а можно и как на скрине №3, в зависимости от удобства расположения подключаемых к ней эл.приборов. И так и так будет правильно и не запрещено СНИПами по эл.монтажу проводки и коммутированию её с розетками.

Как правило, отверстия розетки устанавливаются по горизонтальной линии. Потому что большинство соединителей (вилок), имеют угловой конструктив именно для такого расположения розетки, чтобы из вилки провод шел прямо вниз. Другие положения выхода провода (вбок, тем более, вверх), ведут к преждевременному износу провода в месте изгиба (выхода из вилки), что может привести к аварии, короткому замыканию, пожару!

Но! Индивидуально, для своей конкретной ситуации, можно сделать вертикально, под углом 45 градусов, вообще под произвольным углом, если это диктуется необходимостью и наличием соответствующей вилки.

Как пример. Есть сдвоенная розетка, но к ней подсоединяются два прибора (хлебопечка) с угловыми вилками. Если расположить её отверстия горизонтально, то в верхнюю розетку вилка не войдет в положении проводом вниз, если в нижней уже есть вилка от другого прибора. А переворачивать "вверх тормашками", это значит сильно перегибать выход провода из вилки, "что не есть хорошо". То есть, пришлось вынуждено расположить вертикально отверстия розеток. Тем более, что эти электроприборы включаются редко, их вилки всегда подключаются в одном положении, провода не перегибаются многократно, а пользуюсь ими только я. А я грамотный и если возникнет подозрение на обрыв провода, поменяю на вилку с прямым выходом. Уж такой вилке всё равно, в каком положении будет розетка. Главное, не перегибать многократно сетевой провод от электроприбора в том месте, где он выходит из сетевой вилки!

Как правильно подключить двойную розетку. Двойная розетка – это вынужденная мера?

Как правильно подключить двойную розетку. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Двойная розетка в два подрозетника. Особенности монтажа розетки с двумя гнездами

До начала присоединения устройства нужно определить, где находятся фаза и ноль. Проще всего изучить маркировку проводов: фаза — коричневая, черная, белая или красная, ноль — синий, бело-синий, заземляющий провод — желто-зеленый.

Если доверия к маркировке нет, можно самостоятельно проверить расположение фазы и ноля. Сделать это можно так:

1. Надеть резиновые перчатки.

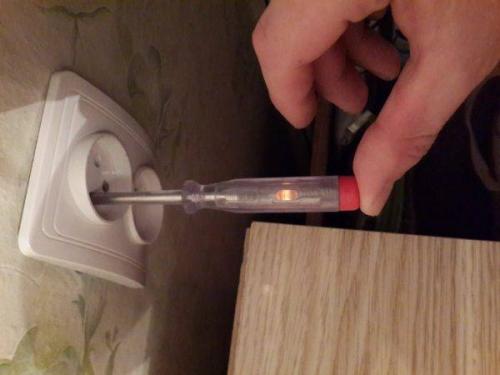

2. Поднести к каждому проводу специальную отвертку-тестер.
3. Оценить сигнал отвертки — на фазе лампочка загорится.

До установки двойной розетки нужно обесточить проводку — повернуть выключатель на автоматах или одном (нужном) автомате в позицию «выключено». Далее в месте, куда нужно будет поставить изделие, повторно проверяется напряжение при помощи специальной отвертки.

Существуют некоторые особенности монтажа двойной розетки в отличие от одинарной. У двойной розетки есть один подрозетник (стакан) с двумя разведенными клеммами, 1 монтажный отдел для проводов.

Схема установки такова: к центральной или верхней клемме следует подсоединить кабель заземления, при этом фаза будет справа, ноль (нейтраль) — слева.

Выбирать кабель надо только из того же материала и с тем же сечением, что и основная проводка. Если предполагается ставить 2 подрозетника, придется просверлить углубления в стене для них дрелью с соблюдением нужного расстояния для отверстий. Перед монтажом следует нанести на стены разметку, если старая розетка здесь отсутствовала.

Установка двойной розетки schneider electric. Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Двойная розетка или две одинарные. Одна двойная розетка или две одинарных розетки – в чем разница?

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

• Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
• Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

• Двойная розетка сильнее выпирает из стены в силу конструктивных особенностей. При этом чем меньше устройство выпирает из стены, тем меньше шансов его задеть, тем дольше оно прослужит и тем удобнее им пользоваться.
• Cуппорт двойной розетки устроен более примитивно , чем суппорт одинарных розеток, у большинства производителей. Так как при разработке механизма двойной розетки его нужно максимально «сжать», чтобы поместить в стандартный подрозетник, то это отражается на всем конструктиве изделия. Суппорт двойной розетки также претерпевает определенные изменения.
  Суппорт одинарной розетки представляет собой прямоугольную металлическую пластину с разнообразными вариантами креплений к стене или подрозетнику. Суппорт двойной розетки сильно упрощен и имеет только два симметричных отверстия для крепления к подрозетнику.
• Двойную розетку нельзя установить в многопостовую рамку с другими изделиями. При этом ровно смонтировать несколько двойных розеток достаточно тяжело. Если есть необходимость установить в ряд четыре розетки, предпочтительно выбирать не две двойных, а четыре одинарных под четырехпостовую рамку.
• При монтаже двойной или двух одинарных розеток необходимо продумать, не будут ли мешать друг другу соседние вилки и куда будет направлены их провода. При монтаже нескольких одинарных розеток в ряд под единую многопостовую рамку их механизмы могут быть развернуты под 90°. Двойная розетка имеет определенное положение розеток друг относительно друга. Для того, чтобы лучше представить себе, о чем идет речь, сравним расположение гнезд розеток при разных вариантах монтажа:


  Два варианта расположения двойной розетки – вертикальный и горизонтальный монтаж

  Четыре варианта расположения двух одинарных розеток в двухпостовой рамке – два варианта горизонтального монтажа и два варианта вертикального монтажа.

Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

Как подключить розетку 4 провода. Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

• протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

• “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

На другой стороне:

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Как подключить розетку. Как правильно подключить розетку от розетки

Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

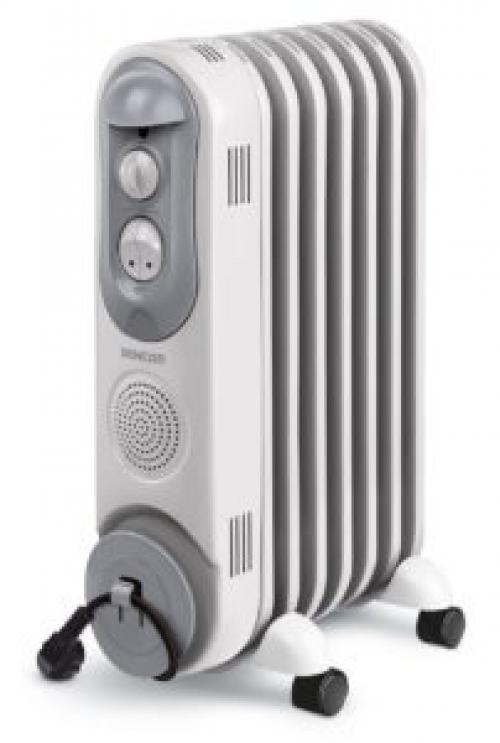

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Выбор способа монтажа проводки

Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:

Как подключить двойную розетку: установка двойной розетки в один подрозетник

Розетка с двойным разъемом предоставит возможность одновременно питать два прибора, подключенных в отдельные электроточки. К тому же для каждой из них не нужно тянуть кабель, да и пользоваться удобнее благодаря сгруппированному расположению.

С установкой без проблем можно справиться самостоятельно, если учесть приведенные нами рекомендации. Мы готовы поделиться тонкостями выполнения электромонтажных работ. В подробностях расскажем и покажем вам, как подключить двойную розетку, как обустроить гнездо для электрической точке и обеспечить безопасность эксплуатации.

Информация, предложенная к ознакомлению, дополнена пошаговыми фото-руководствами, наглядными иллюстрациями и видео, разъясняющими нюансы установки и подключения силовых устройств.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Материалы для подключения

Провод для подключения электроточки должен быть выполнен из того же металла, что и магистральный кабель. К примеру, при использовании алюминиевого кабеля перемычка также должна быть выполнена из алюминия.

Для монтажа двойной розетки требуется также:

• плоская и крестовидная отвертки;
• инструмент для зачистки оплетки;
• пассатижи;
• изолента.

В целях безопасности на случай пожара любые электрические провода рекомендуется укладывать в гофру. Такое решение удобно и тем, что не требует пробивки стены, а также упрощает замену поврежденного провода при последующей эксплуатации.

Технология установки двойной розетки

Установка двойной розетки в один подрозетник требует выполнения определенных подготовительных действий. Первым делом следует определить принадлежность проводов, узнав, где фаза и ноль.

Самый простой способ – изучить кодовую маркировку изоляции:

• фазный провод окрашен в красный или коричневый цвет (реже белый или черный);
• нейтраль имеет бело-синюю или голубую изоляцию;
• заземление всегда окрашено в зелено-желтый цвет.

Подробно с особенностями маркировки жил электрокабеля ознакомит следующая статья, с которой мы советуем ознакомиться. Но для большей надежности лучше перестраховаться, выполнив измерения.

Чтобы определить принадлежность проводов, снимают крышку с вышедшего из строя устройства и по очереди прикасаются отверткой с чувствительным индикатором к каждому оголенному проводу: на нейтральном – световой сигнал будет отсутствовать, а на фазе – загорится.

Если провода заземления в доме не предусмотрено, работа по установке немного упрощается.

Прежде чем приступать к обустройству электроточки, необходимо обесточить помещение. Для этого рычаги автоматических выключателей на щитке опускают вниз, переводя в положение «выключено». В месте установки двойной розетки напряжение рекомендуется проверить повторно.

Если на фазе еще присутствует ток, это указывает, что еще не все подводящие линии обесточены. Поэтому так важно перед началом работ отключать все автоматы, а не ограничиваться только теми, что контролируют идущие к розетке провода.

Нанесение разметки на стену

Розетку размещают неподалеку от идущего в стене провода или от распределительной электрической коробки. Место размещения будущего устройства намечают карандашом.

Перед тем как поставить двойную розетку с двумя «стаканами», необходимо определить расстояние между просверленными отверстиями. Для этого отмечают центр первого подрозетника. Это точка пересечения диагоналей. По такому же принципу определяют центр второго устройства.

Для просверливания отверстия в самой стене используют коронку, диаметр которой на пару миллиметров превышает размер приобретенного подрозетника. Если с кирпичной или гипсокартонной стеной проблем возникнуть не должно, то для просверливания отверстия для установки розетки в бетонную стену придется выставить на перфораторе ударный режим.

С правилами и технологией монтажа подрозетников в стены из бетона и гипсокартона ознакомит материал, собранный и систематизированный в предложенной нами статье.

Глубина отверстия должна быть такой, чтобы «стакан» не выступал за поверхность стены. Просверлив нишу, необходимо вычистить ее середину. Для этого используют зубило и молоток. Гипс без особых сложностей можно сбить стамеской или отверткой.

Разводка розеток и скрутка проводов

Этот этап очень ответственный и к его проведению необходимо подходить со всей внимательностью и осторожностью. Задача мастера – присоединить питающий провод к контактам. Для этого от распределительной коробки протягивают провод к двойной розетке.

Установленную ранее корону необходимо заменить сверлом. Диаметр сверла должен быть чуть больше сечения подводимого к розетке провода либо же диаметра гофротрубы, в полости которой подводимый провод будет лежать. Идеальный вариант – когда диаметры сверла и провода совпадают.

Через одно из монтажных отверстий подрозетника заводят главный провод. А вспомогательный – запускают через второе отверстие.

Скрутку проводов выполняют непосредственно в «стакане». Перед выполнением работ крайние полтора сантиметров концов зачищают от оплетки стриппером — инструментом, который не перекусывает провод.

За неимением такового можно воспользоваться острым ножом, сначала подрезав им обмотку вкруговую, а затем аккуратно сняв с провода. Для удобства сборки края жил поднимают вверх.

Чтобы продлить срок службы розетки, оголенные концы проводов нужно запаять, либо же применить латунный контакт. Второй вариант является более удачным, поскольку не только упрощает последующее использование розетки, но и обеспечивает высокую безопасность работы устройства.

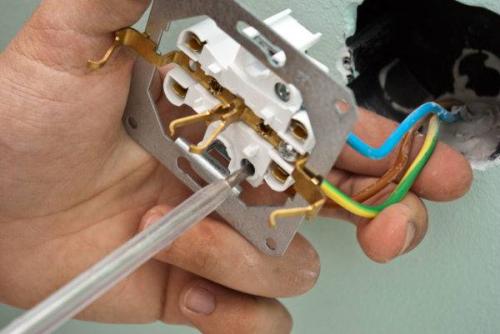

При подключении розетки с заземлением всегда руководствуются правилом разводки: справа – фаза, слева – нейтраль. Заземляющий кабель присоединяют к верхней и центральной клемме устройства, оснащенной выступающими «усиками», которые нередко выступают за пределы корпуса устройства. Заземляющий контакт закрепляют по той же схеме, что и фаза и ноль.

Нельзя крепить к одной пластине фазу и нейтраль, поскольку это спровоцирует короткое замыкание и порчу всей проводки.

Завершив установку электрических соединений, переходят к монтажу подрозетников.

Тонкости крепления подрозетников

Подрозетники с присоединенными к ним питающими кабелями закрепляют с помощью размещенных по бокам держателей. Они могут идти в комплекте к устройству, либо же их придется приобрести отдельно. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

Но поскольку подрозетник с рычагом в центре испытывает двойную нагрузку, в процессе эксплуатации крепления механизма могут расшатываться и ослабевать. При вываливании подрозетников нередко оголяются провода, что чревато возникновением аварийных ситуаций.

Для повышения надежности крепления мастера часто используют алебастр или цементный раствор. Для получения однородной густой массы, по структуре напоминающей сметану, сухой алебастр смешивают с водой. Но учитывайте, что разводить материал следует небольшими порциями и работать с ним нужно быстро и аккуратно.

Смесь алебастра закладывают в то место, где планируется устанавливать подрозетник. Чтобы смесь хорошо прилипла к поверхности, внутренние края отверстия предварительно стоит смочить водой.

Работы с установкой внутренней части устройства следует выполнять через 20-30 минут после укладки смеси с тем, чтобы она успела немного «схватиться». Водрузив «стакан» на подготовленное место и заглубив его в смесь, выравнивают положение с помощью уровня и молотка.

Образовавшиеся щели между стеной и подрозетником заполняют остатками алебастра. Не дожидаясь, пока гипс приобретет желаемую прочность, наплывы убирают ножом.

Разместив двойную розетку горизонтально или вертикально и придав устройству заданное положение, закрепляют его с помощью винтов. В случае необходимости корректировки уровня работу выполняют с помощью круглогубцев.

На завершающем этапе сверху прикладывают лицевую панель и зажимают ее шурупами. Облагораживающий элемент закроет неприглядную часть розетки и защитит ее от случайных повреждений.

После завершения подключения розетки остается только включить автоматы и устройство защитного отключения в щитке и протестировать работу электроустановочного оборудования. Работу розетки лучше проверять при включении недорогой бытовой техники, например, настольной лампы. Ведь малейшая ошибка в процессе установки может спровоцировать замыкание и «перегорание» бытовой техники.

Выводы и полезное видео по теме

Видео #1. Процесс подключения встроенной двойной розетки:

Видео #2. Инструкция для желающих самостоятельно подключить розетку:

Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Он не только осмотрит работу и в случае необходимости устранит неполадки, но и развеет все ваши сомнения относительно безопасности эксплуатации устройством.

Желающих поделиться собственным опытом в сфере электромонтажа, полезными рекомендациями или задать вопросы приглашаем оставлять комментарии в расположенном под текстом статьи блоке.
