Инструкция по эксплуатации плиты Gorenje

Концерн Gorenje выпускает широкую линейку плит, газовых и электрических.

По маркировке легко определить к какому типу относится прибор:

• E — электрическая варочная панель и духовка. Конфорки — чугунные «блины».
• EC — электрическая плита со стеклокерамической поверхностью.
• EIT — индукционная. Первая модель была выпущена в 2017 году, впервые индукционные катушки используются не во встраиваемых приборах.
• G, GI и GN — газовые модели.
• К — комбинированные, могут быть укомплектованы газовыми горелками или газ/чугунный «блин», духовка всегда электрическая.

Газовые приборы запрещается устанавливать не специалистам, а вот электрическую плиту вполне можно подключать самостоятельно.

Рекомендации по установке кухонной плиты

• Материалы, из которых выполнены стенки соседствующих с плитой шкафчиков, должны выдерживать температуру не ниже 90°C.
• Прибор обязательно выравнивается по строительному уровню. Благодаря ножкам высоту можно регулировать от 850 до 940 мм.
• Некоторые модели оснащены защитой от опрокидывания — специальный кронштейн крепится к стене при помощи винтов и дюбелей.
• Крышка легко вставляется в пазы защелок, следуйте инструкции.
• В кухне обязательно должна быть вентиляция, окно необходимо открывать для проветривания.

Как подключить газовую плиту Горенье

Подключение к магистральным сетям газовых приборов производится только сотрудниками сервисных служб, имеющих соответствующие разрешения. После окончания работ делается соответствующая запись в сервисной книжке.

Плиты Gorenje поставляются с настройкой на природный газ Н или Е (20 или 25 мбар) или на сжиженный газ (50 или 30 мбар), это указывается на шильде. Если условия сети не соответствуют настройкам, то специалист перенастроит прибор на используемый вид газа: заменит жиклеры и отрегулирует винты расхода. Обратите внимание, что после этого вентили и форсунки должны быть опломбированы и поверх заводских данных приклеена бумажка с новыми параметрами.

С правой стороны находится трубка газопровода для подключения к источнику газа с внешней резьбой EN ISO 228-1 или EN 10226-1/-2, также в комплекте идут переходник для сжиженного газа и неметаллическая прокладка (повторное использование запрещается, допустимая деформация — 25%).

Подключение производится при помощи сертифицированных гибких резиновых или металлических шлангов. В первом случае нельзя прокладывать шланг, как показано на рисунке в положении А, чтобы от нагрева он не повредился. Металлический так размещать можно.

Чтобы в газовой плите функционировали освещение и электроподжиг, необходимо подключение к электрической сети. Для этого шнур прикрепляют к клеммной коробке, которая находится на задней части прибора и должна быть после работ закрыта крышкой.

После подключения специалист проверяет все горелки, работу газ-контроля и электроподжига. Газ должен гореть пламенем сине-зеленого цвета.

Как подключить электрическую плиту Gorenje

Производитель рекомендует производить установку при помощи сотрудников сервисного центра, только в этом случае на прибор будет действовать гарантия 1 год плюс год обслуживания. Следите, чтобы в гарантийном талоне была проставлена отметка.

Рекомендуется трехфазное подключение с помощью присоединительного кабеля 5×1,5 мм 2 типа H05VV-F5G-1,5 (ранее CGLG 5Cx1,5), (предохранитель 3×16 A).

При однофазном подключении используйте кабель H05VV-F3G-4 (ранее GGLG 3Cx4), (предохранитель 32 — 40 A в зависимости от типа). Концы проводов обжимаются в клеммах, крепятся винтами, крышка закрывается.

Как включить плиту Горение

Процесс первого включения достаточно прост. Уберите транспортную упаковку и противни из духовки, протрите поверхности влажной тряпкой.

Чугунные конфорки включите на 3-5 минут на максимальную мощность, чтобы они обгорели, защитное покрытие образует прочный слой. Посуду ставить не нужно. При первом нагреве могут появиться дым и характерный запах нового прибора. Кухню нужно проветрить.

Газовые горелки включаются поворотом переключателя. Электроподжиг производится нажатием на ручку или кнопкой в зависимости от модели. Терморегулятор должен быть в положении «Большое пламя». Между свечой и горелкой проскакивает искра и поджигает газ. Удерживайте переключатель в нажатом состоянии примерно 5 секунд, чтобы пламя стабилизировалось. Если через 15 секунд газ не зажегся, то поверните ручку на 0 и подождите не менее 1 минуты. Затем повторите.

Зоны нагрева стеклокерамических моделей плит включаются поворотом регулятора. Прогревать их не нужно, можно сразу ставить посуду и готовить.

Индукционная модель EIT6351XPD снабжена утапливаемыми переключателями для управления духовкой. На варочной поверхности находится сенсорная панель управления, где нагрев устанавливается нажатием на + и -.

Как настроить время на плите Gorenje

Кроме механических таймеров с функцией оповещения в плитах Горение есть несколько видов программаторов:

• Электронный газовый
• Электронный с аналоговым дисплеем в серии Classico
• Электронный с кнопками в серии Infinity
• Сенсорный программатор IconLED

Как установить время на электронном программаторе: после включения в сеть на дисплее будут мигать цифры 0:00 и индикатор S3. Нужно одновременно нажать кнопки 2 и 3, затем + и — выставить время. Загорится индикатор S1, это означает, что прибор работает в ручном режиме.

Как настроить часы на программаторе с аналоговым дисплеем: все функции выбираются нажатиями на кнопку А, каждое из которых сопровождается звуковым сигналом. Значение, например, время, устанавливается вращением этой кнопки. Индикатор выбранной функции мигает на дисплее. Подтверждается выбор повторным нажатием.

На IconLED часы настраиваются нажатием стрелок. После отключения электричества параметры нужно будет проставить заново. Если вы хотите изменить время, то нажмите на сенсор часов.

Как разблокировать плиту Горение

Блокировка варочной поверхности возможна для индукционных EIT6351XPD, EIT6341WD, EIT5351WD, чтобы снять блок, нужно нажать на символ «ключ».

Модели с IconLED снабжены функцией защитной блокировки, чтобы избежать случайной смены настроек, например, детьми. Для включения нужно нажать и 5 секунд удерживать сенсор часов. На дисплее на 5 секунд появится надпись «Loc».

Возможны два варианта:

• Если включена защитная блокировка и не установлена ни одна из функций, кроме текущего времени, то духовка не будет работать.
• Если блокировку включить после установки одной из функций программатора, духовка будет работать, но поменять параметры ее работы будет невозможно.

Как настроить электронный программатор газовой плиты

Как установить время на газовом программаторе мы уже описали выше. Вы также можете запрограммировать продолжительность работы любой из горелок. Нажмите на кнопку и выберите нужную (замигает индикатор), кнопками установите нужное время, например, 10 минут. Через несколько секунд индикатор горелки погаснет и вернется текущее время, а программатор начнет обратный отсчет. По истечении установленного времени подача газа к горелке прекратится и раздастся короткий звуковой сигнал. Чтобы отменить таймер, нужно на нужной конфорке установить время 0:00.

Для духовки можно запрограммировать продолжительность приготовления только для нижней горелки духовки, но не для гриля. Все настройки производятся точно так же, только нужно выбрать конфорку духового шкафа.

Максимальное время, на которое можно программировать работу для горелок варочной поверхности и духовки, — 3 часа!

Таймер оповещения работает независимо от того, пользуетесь ли вы плитой. Нужно выбрать соответствующую кнопку и установить время, по истечении его раздастся звуковой сигнал и индикатор погаснет. Все это время на дисплее высвечивается текущее время суток, а узнать, сколько осталось до конца, можно нажав на кнопку.

Как выключить плиту Gorenje

После окончания приготовления поставьте все терморегуляторы на нулевой нагрев. Если вы уезжаете из дома, то рекомендуется перекрыть газ, выдернуть вилку электрической плиты из розетки (отключить автомат).

Как разобрать плиту Горение

Разумеется, разбирать прибор запрещено, это может сказаться на его функционале, не говоря уже о том, что эксплуатация неисправного оборудования может привести к поломке электросети или утечке газа. Но можно самостоятельно снимать детали для чистки и заменить лампочку освещения духовки. Достаточно открутить крышку плафона.

Возможная замена (посмотрите маркировку на шильдике):

• Галогеновая лампочка: G9, 25 Вт, 230 В.
• Обычная лампочка: E14, 25 Вт, 230 В.

Для мытья снимается внутреннее стекло дверцы или вся дверь целиком.

1. Полностью откройте створку.
2. При стандартном шарнире — полностью откиньте фиксаторы. При GentleClose — на 90°.
3. Медленно закрывайте дверцу, приподнимите и извлеките из гнезд шарниров.
4. Чтобы снять внутреннее стекло нужно приподнять фиксаторы, приподнять его за нижний край и выдвинуть. В некоторых моделях крепление сделано при помощи винтов, их можно открутить.
5. Устанавливайте в обратном порядке, следите, чтобы защелки были полностью закрыты, иначе мощная пружина может резко захлопнуть дверцу.

В некоторых моделях можно извлечь контейнер для хранения посуды, вынимается он как обычный ящик из шкафа. Чтобы поставить его назад, нужно попасть полозом в направляющую, если полозья оборудованы колесиками, то сделать это еще проще.

Как почистить плиту Горенье

Для мытья передней панели используются жидкие неабразивные чистящие средства и мягкая ткань, существуют специальные наборы для каждого вида поверхностей — эмаль, стеклокерамика, нержавеющая сталь. Если вы приобрели модель из дизайн-коллекции, то уточните, каким средством лучше чистить фурнитуру (медное, платиновое покрытие или алюминий), чтобы она не потеряла первоначальный вид.

При мытья крышки не используйте кислотосодержащие жидкости, чтобы не потускнела металлическая окантовка. Стеклянную крышку можно мыть привычным средством.

Стеклокерамическую варочную поверхность рекомендуется чистить только, когда она остынет. Нельзя использовать абразивы, губки, которыми вы мыли посуду и металлические мочалки. Если вы хотите надолго сохранить внешний вид поверхности, используйте специальные средства, создающие грязезащитную пленку, и очищайте стеклокерамику каждый раз после использования. За исключением тех случаев, когда вам нужно быстро убрать загрязнения, чтобы они не пригорели.

Особенно это важно, если просыпали сахар или пролили сладкий компот, кисель или варенье. Сначала используйте мягкую влажную ткань, а если не получается, то специальный скребок, держа его под углом от 45° до 60° и слегка нажимая. Следите, чтобы пластиковая ручка не касалась горячего стекла.

Пятна от воды можно удалить с помощью слабого раствора уксуса, но нельзя протирать им металлические рамки.

При использовании алюминиевой или медной посуды могут остаться пятна, которые сложно удалить. Это не влияет на работу прибора и на повреждения такого типа гарантия не действует.

Почистить духовку можно просто водой с мыльным раствором или специальным спреем для трудноудаляемых загрязнений. Электрические модели в большинстве случаев оснащены функцией AquaClean. Нужно налить в глубокий противень пол-литра воды и поставить его на нижний уровень. Включить режим очистки паром, затем через полчаса все размягчившиеся загрязнения протереть влажной тряпкой.

Внутренняя поверхность духовок в плитах Горение покрыта очень стойкой непористой пиролитической эмалью SilverMatte, которая отлично очищается и не подвержена царапинам и сколам, но все же не стоит тереть ее жесткими, особенно металлическими, мочалками, используйте специальные моющие средства.

Не мойте термостат и верхние нагревательные элементы химическими веществами, только влажной тканью. Для чистки верхних нагревателей нужно сначала отключить прибор от электросети, затем вынуть противни и решетку. Потянуть нагреватели на себя, тогда поперечный фиксатор выскочит из гнезд слева и справа. После задвинуть всю конструкцию обратно, пока держатель не зафиксируется в углублениях.

Многих интересует, как почистить термопару в газовой плите. Иногда электроподжиг перестает работать, если конфорка была залита, или на свече электроподжига образовался жирный налет. Горелку можно снять, протереть влажной, а затем сухой тканью. Почистить термоэлемент и свечу мягкой зубной щеткой. Перед сборкой горелку нужно хорошо просушить, а затем попробовать первый раз поджечь газ спичкой. Когда термопара прогреется, то электроподжиг снова начнет работать.

Важно! Если очистка не помогла, не пытайтесь устранить неисправность самостоятельно. Обращайтесь в сервисный центр.

Очищайте резиновый уплотнитель духовки после каждого использования с помощью средства для ручного мытья посуды и мягкой тряпки, протирайте его насухо. Съемные направляющие можно вынимать для мойки вручную или в посудомоечной машине. Нужно приподнять их снизу, чтобы извлечь из гнезд.

Полезные советы

Если вы готовите жирные куски мяса, то заворачивайте их в алюминиевую фольгу или кладите в пакет для запекания, чтобы жир не разбрызгивался.

Если жарите на гриле, то устанавливайте под решетку противень для сбора жира и мясного сока.

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить трехфазную плиту В однофазную сеть. Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

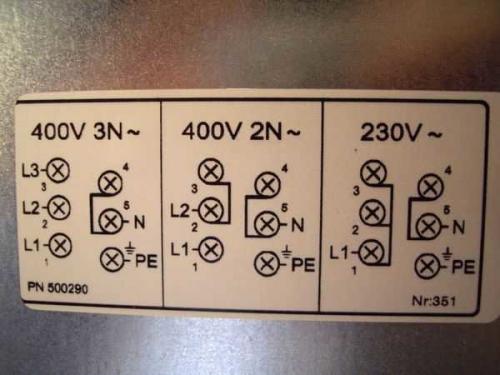

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

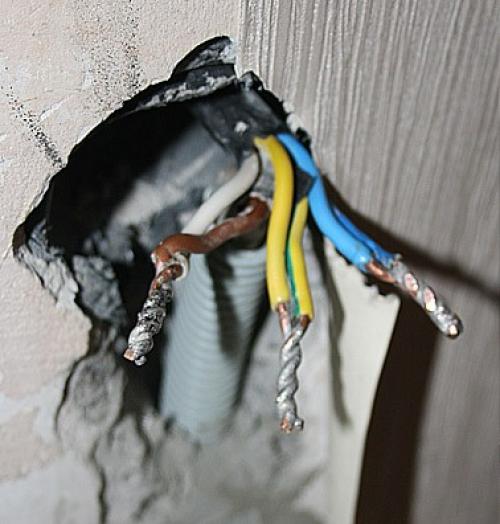

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту indesit. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Как подключить электроплиту gorenje. Как подключить газовую плиту Горенье

Подключение к магистральным сетям газовых приборов производится только сотрудниками сервисных служб, имеющих соответствующие разрешения. После окончания работ делается соответствующая запись в сервисной книжке.

Плиты Gorenje поставляются с настройкой на природный газ Н или Е (20 или 25 мбар) или на сжиженный газ (50 или 30 мбар), это указывается на шильде. Если условия сети не соответствуют настройкам, то специалист перенастроит прибор на используемый вид газа: заменит жиклеры и отрегулирует винты расхода. Обратите внимание, что после этого вентили и форсунки должны быть опломбированы и поверх заводских данных приклеена бумажка с новыми параметрами.

С правой стороны находится трубка газопровода для подключения к источнику газа с внешней резьбой EN ISO 228-1 или EN 10226-1/-2, также в комплекте идут переходник для сжиженного газа и неметаллическая прокладка (повторное использование запрещается, допустимая деформация — 25%).

Подключение производится при помощи сертифицированных гибких резиновых или металлических шлангов. В первом случае нельзя прокладывать шланг, как показано на рисунке в положении А, чтобы от нагрева он не повредился. Металлический так размещать можно.

Чтобы в газовой плите функционировали освещение и электроподжиг, необходимо подключение к электрической сети. Для этого шнур прикрепляют к клеммной коробке, которая находится на задней части прибора и должна быть после работ закрыта крышкой.

После подключения специалист проверяет все горелки, работу газ-контроля и электроподжига. Газ должен гореть пламенем сине-зеленого цвета.

Как подключить электроплиту В частном доме. Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

• желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
• красная проволока крепится к зажиму L3 — рабочий контур С;
• синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
• зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

Как подключить плиту gorenje

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить трехфазную плиту В однофазную сеть. Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту indesit. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Как подключить электроплиту gorenje. Как подключить газовую плиту Горенье

Подключение к магистральным сетям газовых приборов производится только сотрудниками сервисных служб, имеющих соответствующие разрешения. После окончания работ делается соответствующая запись в сервисной книжке.

Плиты Gorenje поставляются с настройкой на природный газ Н или Е (20 или 25 мбар) или на сжиженный газ (50 или 30 мбар), это указывается на шильде. Если условия сети не соответствуют настройкам, то специалист перенастроит прибор на используемый вид газа: заменит жиклеры и отрегулирует винты расхода. Обратите внимание, что после этого вентили и форсунки должны быть опломбированы и поверх заводских данных приклеена бумажка с новыми параметрами.

С правой стороны находится трубка газопровода для подключения к источнику газа с внешней резьбой EN ISO 228-1 или EN 10226-1/-2, также в комплекте идут переходник для сжиженного газа и неметаллическая прокладка (повторное использование запрещается, допустимая деформация — 25%).

Подключение производится при помощи сертифицированных гибких резиновых или металлических шлангов. В первом случае нельзя прокладывать шланг, как показано на рисунке в положении А, чтобы от нагрева он не повредился. Металлический так размещать можно.

Чтобы в газовой плите функционировали освещение и электроподжиг, необходимо подключение к электрической сети. Для этого шнур прикрепляют к клеммной коробке, которая находится на задней части прибора и должна быть после работ закрыта крышкой.

После подключения специалист проверяет все горелки, работу газ-контроля и электроподжига. Газ должен гореть пламенем сине-зеленого цвета.

Как подключить электроплиту В частном доме. Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

• желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
• красная проволока крепится к зажиму L3 — рабочий контур С;
• синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
• зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

Подключение электрической плиты к сети

Выбирая бытовую технику для кухни особое внимание стоит уделить электрической плите. Ведь именно зона приготовления пищи является ключевой во всем кухонном пространстве. Сегодня перед пользователем открывается довольно большой выбор техники для приготовления пищи. В зависимости от планировки, от дизайна и от мебели которая будет установлена в рабочей зоне кухни отталкиваемся при выборе того или иного устройства. В некоторых кухнях удобным решением станет отдельная варочная поверхность и встраиваемый духовой шкаф, а в других полноценная плита будет незаменимым устройством. Также при покупке плиты необходимо заранее учитывать тип нагрева — газовый или электрический.

Электрическая плита

Сегодня широкую популярность обретают плиты работающие от электросети. Предпочтение таким устройствам пользователи отдают по нескольким причинам. Основная — это невозможность подключения газа. Дело в том, что с развитием высотного строительства, домов, оборудованных газом, становиться все меньше и меньше. Производители бытовой техники постоянно совершенствуют свою продукцию. Сегодня электрическая плита ничем не уступает газовым аналогам, а благодаря различным электронным системам местами и превосходит их.

Существует несколько видов электроплит. Самые популярные это: индукционные, стеклокерамические HiLight и электрические с чугунными конфорками. Духовые шкафы в этих плитах работают практически по одному и тому же принципу с помощью ТЭНов. Отличия в них могут быть в наличии или отсутствии определенных функций, таких как конвекция, пароварка, системы самоочистки и т.д. Покупая себе новую электрическую плиту, нужно учесть все факторы, достоинства и недостатки каждой модели и принять взвешенное решение, ведь этот прибор приобретается на довольно длительный промежуток времени.

Подключение электроплиты

В отличие от газовых аналогов, электрическую плиту можно подключить самостоятельно, без помощи специалиста. Во многих домах для включения этого прибора в сеть предусмотрена специальная розетка. Чаще всего она имеет необычную форму и ошибиться с подключением не получиться даже у человека далекого от техники. В такие розетки подводиться две фазы, а в электрическом щитке для плиты предусмотрен отдельный выключатель, выдерживающий большую нагрузку, чем на остальных линиях.

Если розетка для подключения плиты не установлена, то необходимо ее установить самостоятельно. В зависимости от модели требования к подключению могут отличаться. Сначала необходимо выяснить какой именно тип розетки требуется конкретному устройству. Если розетка есть, но она не подходит к вилке на шнуре плиты, более предпочтительным вариантом будет замена самой розетки. Во-первых, такой способ решения проблемы не предполагает вмешательство в конструкцию прибора (замена вилки или провода); во-вторых, в подключении мощных приборов не допускаются дополнительные соединения. То же самое касается и длины кабеля. При условии, что розетка находиться далеко от предполагаемого места установки прибора, нужно либо переносить ее, либо менять шнур целиком на более длинный.

Подключение электроплиты с использованием различных переходников, удлинителей и других вспомогательных средств недопустимо. Любое дополнительное соединение создает сопротивление и ведет к потере силы тока. Со временем такие места могут греться, что рано или поздно может привести к замыканию в проводке.

Если вы не уверены в своих знаниях в области электротехники лучше обратиться за помощью к специалисту. Работа по подключению плиты стоит недорого, но при этом будут гарантии, что кабель для линии выбран нужного сечения, розетка правильно установлена и с устройством не возникнет проблем при работе.

Комбинированные плиты от Gorenje

Среди всего многообразия кухонных плит на рынке выгодно выделяются продукты от словенской компании Gorenje. Данный бренд относится к премиальным, но при этом не задирает цены из-за популярности марки. В плитах и другой продукции "Горенье" применяются качественные компоненты и надежные комплектующие. При должном уходе товары марки могут работать на протяжении многих лет.

В нашем каталоге можно найти модели кухонных плит, рабочая зона которых изготовлена с применением жаростойкой стеклокерамики. Такое покрытие дает возможность использования ленточных конфорок Hi-Light, потребляющих минимальное количество электроэнергии. Плиты могут изготавливается в белом цвете, также применяется качественная нержавеющая сталь. Также электрические плиты Gorenje оснащаются объемными духовыми шкафами, в которых можно размещать блюда на 5 уровнях. Для удобства пользователей многие модели марки оснащаются телескопическими направляющими и каталитическими панелями.

Плита Gorenje EC6111SG

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Как подключить плиту gorenje

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Как подключить плиту электрическую gorenje. Процесс подключения электроплиты, пошаговая инструкция

Как подключить плиту электрическую gorenje. Процесс подключения электроплиты, пошаговая инструкция

Процесс подключения электрической плиты остаётся одинаковым для сетей с любым количеством фаз. Конечно, определённые нюансы есть. О них мы напишем немного ниже.

Для начала позаботьтесь о наличии электрической розетки на 220 вольт. В неё и будет включаться устройство. Выбирать для неё место и устанавливать её надо до того, как соберут всю мебель. Помните о том, что и духовой шкаф тоже надо подключать. Розетка должна находиться ниже варочной панели, чтобы на неё не попадала влага и жир во время приготовления еды.

Включить варочную поверхность можно, просто проверив напряжение и подсоединив вилку к электроплите. Но убедитесь в соответствии сечения проводов мощности панели. Если это не так, то для монтажа электроплит в этом случае должна проводиться отдельная линия от щитка до устройства.

И, конечно, тогда розетку устанавливать нет необходимости. Отдельная линия может быть сделана только при условии, что щиток имеет автоматический переключатель для устройства, имеющий нужный номинал.

Обязательно равномерно распределяйте нагрузку по разным фазам. И перед тем как проводить какие-либо действия, обязательно отключайте электричество в доме или квартире.

Теперь перейдём к каждому шагу подключения плиты, тщательно изучив каждый из них, чтобы всё было сделано грамотно и безопасно.

Установка электрической плиты. Виды электрических плит

Современные бытовые электроплиты делятся на две категории, каждая из которых характеризуется типом варочной поверхности:

• изделия с эмалированной столешницей и чугунными конфорками;
• модели со стеклокерамической варочной поверхностью.

К недостаткам любых моделей, вне их категории следует отнести некоторую тепловую инерционность – их варочные поверхности медленно достигают рабочей температуры и также медленно остывают. Поэтому установить нужный температурный режим бывает достаточно затруднительно. Из-за этого в бюджетных вариантах предусмотрена фиксированная регулировка тепловой мощности – на три…6 положений.

Несомненным достоинством изделий с чугунными конфорками является их более демократичная цена. Модели с со стеклокерамической поверхностью имеют ровную варочную плоскость. В качестве нагревательных элементов этих изделий могут использоваться ленточные, галогенные или индукционные устройства, у которых гораздо проще осуществлять регулировку мощности.

Поэтому дешевые стеклокерамические электроплиты имеют простейший поворотный регулятор, а дорогие модели могут оснащаться электронным или сенсорным управлением. Кроме того, дизайн конфорочных приборов сложился десятилетия назад и сегодня определяется типом и размером нагревательных элементов. Внешний вид плит с варочной стеклокерамической панелью постоянно совершенствуется, они имеют более стильный вид и большую эргономичность.

К недостаткам стеклокерамических моделей следует отнести несоответствие размера варочной панели днищу кухонной посуды. Однако данный недостаток компенсируется использование нескольких индивидуальных нагревательных элементов.

Сегодня наиболее популярными брендами бытовых кухонных электроплит являются «Beko» и «Vestel» (Турция), «DeLuxe» (Россия), «Gefest» – «Гефест» и «Атлант» (Беларусь), «Ardo», «Candy», «Indesit» и «Zanussi» (Италия), «Blomberg», «AEG» и «Bosch» (Германия), «Electrolux» (Швеция).

Конечно качество работы любого изделия, вне зависимости от бренда, завит от соблюдения правил эксплуатации. При этом правильность подключения влияет не только на эксплуатационные характеристики, но на безопасность пользования.

Следует знать, что электроплиты выпускаются с напряжением питание как 220,0 вольт, так и 380,0 вольт. Для городской квартиры следует выбирать изделия первой категории. Если человек проживает в частном доме и имеет трехфазный подвод, то предпочтение следует отдать электроплитам, рассчитанным на напряжение 380,0 вольт.

Как подключить плиту к розетке 220 Вольт. Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Как подключить электроплиту 380 на 220. Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32 , обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand 2P+E, 32А . Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту hansa. Указания по подключению плиты

Контактная группа для присоединения кабеля находится на задней панели бытового прибора и защищена металлической или пластиковой крышкой. Там же производители крепят бирку или наклейку со схемой, по которой осуществляется подключение электрической плиты в зависимости от числа фаз – 1, 2 или 3.

Справка. В квартиры и большинство загородных домов напряжение 220 В подается по однофазной сети. Трехфазные линии на 380 В устраиваются в частных коттеджах с повышенной электрической нагрузкой, двухфазное присоединение у нас практически не используется.

Схема подачи на плиту 1 фазы 220 В

Чтобы подключить электропечь, руководствуйтесь следующим алгоритмом:

1. Зачистите конец кабеля и оголите провода. Если они состоят из множества тонких проволочек, то контакты необходимо пропаять.
2. Снимите крышку с контактной группы на печке и найдите заземляющую клемму. Обычно она расположена с краю и имеет соответствующее обозначение или маркировку РЕ, а изнутри к контакту подходит жила желто-зеленого цвета.
3. К заземляющей или любой другой клемме прикреплены 3 медных перемычки. Открутите винты и вытащите их, а потом установите в соответствии со схемой на задней панели.
4. Просуньте силовой кабель в отверстие на корпусе или крышке и подключите провода к нужным контактам, зафиксируйте их винтами.
5. Закройте крышку и поставьте плиту на место.

Подача к электропечи 2 или 3 фаз (напряжение питания 380 В)

Примечание. Если вы подключаете новую электроплиту к старой силовой розетке, то в ней сначала надо обнаружить фазный провод с помощью тестера. Заземляющий контакт определяется по маркировке.

Как подключить электроплиту электролюкс. Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Как подключить электроплиту В частном доме. Как подключить электроплиту

Выбор и подготовка места установки

Перед подключением устройства следует хорошо продумать место, где расположить его для удобного монтажа к сетевой подачи энергии, учитывая соседство с другими электроприборами:

1. Поверхность для установки аппарата должна быть оптимально ровной, отрегулировав ножки прибора, нужно обеспечить надежную устойчивость;
2. Длина сетевого шнура должна обеспечить свободное перемещение приспособления без его отключения;
3. НагревТЭН а может происходить до 100 градусов, по этой причине размещать устройство возле холодильника не рекомендуется;
4. Запрещено размещать плиту вблизи пластиковых предметов, чтобы они не расплавились.

Устройство защитного отключения и автомат

Эти элементы являются неотъемлемыми комплектующими для самостоятельной установки бытовых приборов в электросеть. Они способны уберечь технику от перепадов сетевого напряжения и предостерегают от преждевременных поломок:

Схема расположения устройства защитного отключения

Важно! Только правильное подключение автомата и защитного устройства позволит избежать возгорания сетевого кабеля, замыкания и поломки прибора.

Монтаж кабеля

Для соединения клеммника или розетки с электрощитком необходимо проштробить стену собственноручно, чтобы углубить кабель. Такие манипуляции выполняются в соответствии с определенными требованиями и занимают довольно много времени на их проведение. Однако внешний вид квартиры при этом не страдает, а сам кабель надежно скрывается в стене.

Выбор типа соединения

Есть три основных вида соединения, при помощи которых можно привести в работу электрическую плиту. Каждый из них можно применять в частных домах и квартирах, на дачах.

Прямым подключением

Такой вариант является наиболее безопасным, ведь при отсутствии дополнительных кабелей снижается риск того, что техника перегреется. В новостройках строители очень просто решают подобные вопросы: они не монтируют коробки, а просто изолируют кабель.

Схема подключения напрямую

Через клеммную коробку

В новых квартирах есть раздаточные коробки, установленные в кухнях на уровне не ниже 60 см от поверхности пола. Прибор следует монтировать не далее двух метров от нее. Производятся клеммные коробки из качественного металла или прочного пластика.

Данная деталь уже подключена к домашней электросети, остается дело за малым — подсоединить технику. Схема простая и не требует особых навыков. Внутри блока имеется три цветных провода:

• черный — фаза;
• синий — ноль;
• желтый — заземление.

Подключать жилы к блоку необходимо в соответствие с цветовой гаммой. Ошибиться в такой схеме просто невозможно.

Следует хорошо проверить качество затяжки соединительных винтов, после чего закрыть крышку.

Через розетку

Монтаж розетки со специальной конфигурацией и требуемым заземлением должен происходит с учетом вида данного элемента.

Схема подключения через розетку

Сейчас на кухнях применяются розетки следующих основных типов:

1. Российского производства — сверху располагается заземляющий провод, а вход повернут на 90 градусов к оставшимся двум отверстиям;
2. Европейские — контакты выполнены с круглым сечением, а заземление находится в нижней части в форме прямоугольника. Такие экземпляры считаются устаревшим вариантом, ведь большинство стран перешло на свои индивидуальные виды;

Полезно! В случае, когда нет необходимости обновлять проводку, монтированную розетку следует проверить на качество работы специальными приборами для определения фазы.

Схемы подключения

Существуют стандартные схемы, по которым подключаются устройства, независимые от способа присоединения приборов к сети. Они бывают трех видов:

• однофазная — подходит в том случае, если приспособление рассчитано на 220 В;
• двухфазная — предназначена для прибора на 380 В;

Полезно! Для уточнения нужной схемы подключения следует обратить внимание на тыльную сторону крышки клеммной коробки. Там указываются возможные вариации.

Как подключить электроплиту с четырьмя проводами. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 – Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 – Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :
