Совсем небольшая заметка как быстро и просто проверить исправность ИК-светодиода в оптопаре.

Как известно, в оптопарах для датчиков бумаги аппаратов применяются светодиоды с инфракрасным спектром излучения, это сделано для того, чтобы обычный свет не мог дать ложный сигнал фотодиоду оптопары. Глаз человека не видит ИК излучение, по-этому мы не видим светится ли светоизлучающий диод или нет. Иногда при диагностики аппаратов надо быстро определиться с исправностью или неисправностью оптопары и визуально это сделать невозможно. Камера же телефона регистрирует это излучение и с помощью сотового телефона, который всегда под рукой, можно провести первичную диагностику оптопары. Включаем режим фотоаппарата и подносим объектив камеры к светодиоду и если он исправен, то на экране телефона мы видим как он светится:

Если нет возможности легко добраться до светоизлучающего диода, в том случае, если он находится в корпусе оптопары, то приходится этот диод доставать из корпуса оптопары, для проверки, хотя, если приноровиться, то тоже видно свечение:

Обычно выходит из строя как раз светоизлучающий диод в оптопаре и именно в оптопаре, которая находится около фьюзера — высокая температура делает свое дело.

Проверить фотодиод оптопары можно так — подключить к его выводам тестер на пределе измерения mOm и посветить фонариком на него:

Как видим, сопротивление фотодиода при освещении резко уменьшается.

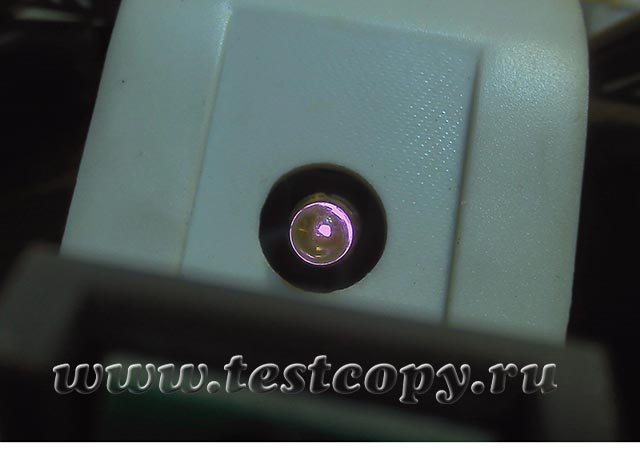

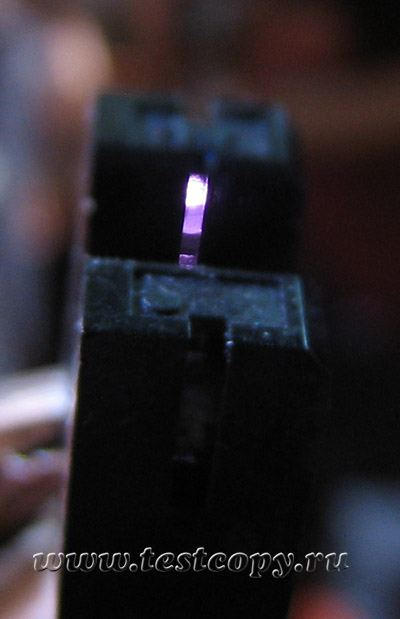

Само же свечение светодиода выглядит так:

Таким же способом можно проверить лазерный диод в блоке LSU, снимаем крышку с блока, отправляем задание на печать и направляем камеру на лазерный диод, и наблюдаем свечение.

Как проверить инфракрасный светодиод

Открытие эффекта излучения света при рекомбинации носителей заряда в полупроводниковом переходе привело к созданию светодиодов (LED), которые со временем произвели настоящую революцию в светотехнике. Но помимо LED, генерирующих свет в видимом диапазоне, не менее широко применяются светодиоды, излучение которых лежит в инфракрасном диапазоне. Такие приборы получили название инфракрасных светодиодов (ИК-диодов, IR LED в зарубежной терминологии).

Специфика и область применения ИК светодиодов

Особенность инфракрасного излучения в том, что оно не видимо человеческому глазу (его частота лежит ниже границы, воспринимаемой человеческим зрением). Другое полезное качество ИК-свечения в его почти полной безвредности для человеческого организма (в отличие от ультрафиолетового излучения, которое мы также не видим). Поэтому самое распространенное применение инфракрасных LED – излучатель в пультах управления бытовой техникой (телевизорами, кондиционерами и т.п.).

Расположение ИК-диапазона в спектре оптического излучения

Не менее широко применяют IR-излучатели в охранных системах. Светодиод и фотодиод создают оптопару. В нормальном состоянии излучение LED попадает в фотоприемник. Если между приемником и передатчиком излучения попадает предмет или человек, фотодиод перестает видеть луч, и это служит поводом для генерации сигнала тревоги. Тот же принцип можно применить для подсчета предметов, движущихся, например, по конвейеру. Каждое прерывание ИК-луча увеличивает показания счетчика на единицу.

Еще ИК-излучатели применяются в военной, медицинской технике, а также в других сферах. Везде, где надо получить инфракрасный свет (для подсветки, накачки твердотельных лазеров и т.п.)

Технические характеристики и виды

Как любой полупроводниковый диод, IR LED характеризуется электрическими параметрами:

• рабочий ток (обычно, в миллиамперах) – ток, при котором светодиод имеет номинальные характеристики излучения;
• максимальный рабочий ток – при котором прибор сохраняет работоспособность;
• наибольшее обратное напряжение (обычно, несколько вольт иногда 1..2 вольта) – максимальное напряжение, которое без повреждения выдерживает LED при обратном приложении;
• падение напряжения в прямом направлении (обычное значение – от 1,2 до 3 вольт, для сборок – больше).

Помимо этого, у ИК светодиодов имеются характеристики параметров излучения:

• длина излучаемой волны (обычно в нанометрах);
• телесный угол излучения – угол раскрыва конуса, в котором излучает LED.

В некоторых случаях важно знать время нарастания сигнала и время спада. Эти данные можно найти в даташитах на ИК-элементы.

Длина волны ИК-диодов больше, чем длина волны обычного прибора (а частота – ниже).

Способы проверки на исправность

Так как светодиод является разновидностью обычного диода и содержит полупроводниковый переход с односторонней проводимостью, то и проверить инфракрасный светодиод можно точно также, как и обычный вентиль. Для этого понадобится мультиметр с режимом прозвонки диодов. В одном направлении IR LED будет проводить ток, а в другом – нет.

Проверка светодиода мультиметром

Если есть тестер электронных компонентов (продается на интернет-площадках южноазиатских поставщиков), можно воспользоваться им. Если полупроводниковый прибор исправен, то устройство определит его, как диод и сразу покажет расположение катода и анода.

Проверка ИК-излучателя тестером электронных компонентов

Если обычный LED можно проверить на свечение, подав на его выводы напряжение, то с ИК диодом это проблематично, ведь спектр его излучения лежит за пределами видимости. Но выход есть. Свечение в ИК-диапазоне видно через камеру смартфона. Можно подключить светодиод к источнику питания и посмотреть на него через дисплей телефона. Так можно увидеть свечение исправного IR LED. Камеры некоторых моделей iPhone оснащены инфракрасным фильтром, поэтому увидеть излучение с помощью Айфона не получится.

Наблюдение свечения IR LED (снимок сделан камерой телефона)

Во время тестирования нельзя превышать как наибольший ток, который может выдержать светодиод, так и обратное напряжение (это слабое место всех светоизлучающих диодов). В противном случае полупроводниковый излучатель легко выходит из строя.

Если имеется заведомо исправный фотодиод, работающий в ИК-диапазоне, можно зажечь светодиод любым способом и поднести к приемному окошку фотоприемника. К выводам фотодиода надо подключить тестер (в режиме проверки диодов) с обратной полярностью. Если LED исправен, и его невидимое глазу излучение воздействует на IR-приемник, мультиметр покажет уменьшение сопротивления перехода.

Можно ли самому подобрать и заменить в пульте от телевизора

В некоторых случаях возникает необходимость замены излучающего диода в пульте управления бытовой техникой:

• взамен вышедшего из строя;
• при желании установить излучатель большой мощности для увеличения дальности действия пульта.

Оба варианта подразумевают проблему – тип (и, соответственно, характеристики) родного излучателя в большинстве случаев неизвестен. В первом случае надо подобрать элемент, идентичный по параметрам. Во втором – с лучшими характеристиками, но так, чтобы не перегрузить выходной ключ пульта.

Для проверки, есть ли у управляющего транзистора запас по току, нужно скачать на него даташит.

Другая проблема – более мощный светодиод может не дать увеличения дальности, если длина излучаемой им волны не совпадет с участком чувствительности приемного элемента. Сигнал будет более интенсивным, но фотодиод не сможет эффективно преобразовать его. И даже если все совпадет, но телесный угол излучения будет более узким, придется более точно «прицеливаться» пультом в сторону управляемой аппаратуры, что снижает комфортность работы. Еще надо иметь в виду, что более мощный LED потребляет больше электроэнергии, и батареи в пульте придется менять чаще. Если все эти проблемы пользователя не пугают, и нужный светодиод приобретен (или демонтирован с устройства-донора), можно приступать к замене.

Сначала надо добраться до платы пульта. Для этого надо вывинтить саморезы, скрепляющие корпус, и отжать защелки.

Плата с установленным IR LED

Плату надо осмотреть и убедиться, что новый излучатель подходит по габаритам и расстоянию между выводами. Если все в порядке, старый светодиод надо отпаять или просто откусить с помощью кусачек, если он неисправен.

Демонтаж «родного» LED

Чтобы не ошибиться с полярностью, надо осмотреть плату – возможно, на ней есть маркировка анода и катода ИК-диода. Если нет – надо определить полярность самостоятельно. Это можно сделать прозвонкой элемента мультиметром или визуально. Больший по площади вывод, похожий на флаг – это катод (минус), второй вывод – анод (плюс). Полярность надо нанести на плату, чтобы не ошибиться.

Определение полярности LED визуальным методом

Новый светодиод припаивается на штатное место. Пульт собирается в обратном порядке. Далее надо убедиться в работоспособности нового излучателя – сделать это можно, нажав любую кнопку и посмотрев на IR RED через камеру телефона. Должны быть видны вспышки. Потом можно опробовать работу пульта в штатном режиме и убедиться в том, что дальность работы увеличилась (или, хотя бы, не уменьшилась).

Инфракрасные светодиоды находятся вокруг людей в быту и промышленности так же, как и обычные светоизлучающие. От того, что их работа не заметна невооруженному глазу, их роль не становится менее значимой.

Как проверить светодиод мультиметром — все возможные способы в одной статье

Диоды работают при невысоком напряжении постоянного тока. Его генерируют блоки, к которым проблематично подключится. Но частью конструкции светодиода является полупроводниковый переход, за счет которого ток пропускается в заданном направлении. Если величины тока хватает, лампочка загорается.

Проверка диодов мультиметром

Применяя мультиметр, легко определить исправность элемента. Для этого прибор устанавливается на режим прозвонки, после чего:

1. Щупы подкидываются на участок полупроводника, который нужно проверять.
2. Красный щуп с положительным зарядом подсоединяется к светодиодному аноду.
3. Черный щуп с отрицательным зарядом подкидывается на катод.
4. На экране прибора должен высветиться показатель падения напряжения после перехода p-n.
5. Изменяется полярность подключения. При отсутствии падения напряжения диод является рабочим.

Если на мультиметре нет режима «Прозвон», переведите его переключателем на 1 Ом.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

• Установить переключатель тестера в режим проверки диодов.
• Подключить щупы мультиметра к контактам проверяемого элемента.

• При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

• Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
• Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Прозвонка отдельных светодиодов

Этот вид проверки — один из самых простых, производится с помощью мультиметра. Стандартный светодиод имеет два длинных контакта — анод и катод. Ножка катода немного длиннее, а при рассмотрении на просвет его электрод внутри корпуса крупнее. Для того, чтобы прозвонить светодиод, надо выполнить следующие действия:

• перевести переключатель в положение Hfe (это режим проверки транзисторов);
• отыскать на панели разъем с обозначениями PNP и NPN;
• анод вставляется в слот С зоны PNP, а катод — в слот Е зоны NPN.

Эти контакты являются плюсовым и минусовым электродами и заставляют светодиод светиться. Если этого не происходит, то либо перепутана полярность (надо поменять местами выводы диода), либо элемент неисправен. Перед тем, как проверить светодиод мультиметром, рекомендуется определить, где у него анод и катод.

Поскольку мультиметры имеют разную конструкцию и характеристики, существует несколько разновидностей гнезд для проверки транзисторов.

Несмотря на разницу, все они имеют нужные слоты.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Проверка диода на плате

Часто бывает необходимо проверить светодиод, не выпаивая из схемы. В подобных случаях методика остается прежней, но технология меняется. Поскольку вставить ножки светодиода в слоты мультиметра невозможно, используют щупы. Размеры отверстий слотов для проверки транзисторов слишком малы, поэтому щупы придется доработать. К свободным концам следует прикрепить тонкие контакты, в качестве которых можно использовать:

• швейные иглы;
• разогнутые канцелярские скрепки;
• куски тонкого провода и т.п.

Некоторые мастера используют небольшую пластинку фольгированного с обеих сторон гетинакса или текстолита, к которым припаиваются куски проволоки, образуя некое подобие вилки. Ее вставляют в нужные слоты мультиметра, после чего можно пользоваться стандартными (не доработанными) щупами.

Внимание! Тестирование светодиодов в фонарике производится подобным способом, но конструкция устройства чаще всего не позволяет добраться до платы. Приходится аккуратно опаивать ее от блока батарей, извлекать из корпуса, после чего можно проверить элементы с помощью щупов мультиметра обычным способом.

Проверка светодиодных ламп

Для удобства потребителей в настоящее время налажен выпуск ламп на основе светодиодов, которые имеют геометрическую конфигурацию, схожую с уже привычными лампами накаливания. Это дает возможность устанавливать светодиодные лампы в обычные светильники, питающиеся от сети 220 В.

В конструкцию такой лампы встроен специальный преобразователь тока – драйвер. Это устройство собирается из деталей, имеющих параметры, различающиеся в каждой отдельной модели. Это обстоятельство делает невозможным применение такого вида диагностики, как проверка светодиодной лампы мультиметром.

Светодиодную лампу прозванивают при помощи специального тестера. Он представляет собой прибор, внутри которого собрана схема, позволяющая проверять работоспособность ламп различных типов. Для этого на корпусе выполнены несколько разъемов под цоколи ламп, наиболее часто применяемых. Вывод результата проверки, осуществляется в виде звукового сигнала.

Проверка LED прожектора

Для начала надо определить, какой тип светодиода установлен в прожекторе. Могут быть два варианта:

• плата с мелкими SMD;
• один крупный желтый элемент.

Проверка светодиода на исправность производится исходя из его типа. Для платы с SMD применяется уже рассматривавшийся метод прозвонки мультиметром. Для крупных желтых образцов такой метод не годится, поскольку их напряжение питания составляет от 10 до 30 В, что для мультиметра слишком много. Проверить такое устройство самостоятельно можно только одним способом — используя заведомо работоспособный, исправный драйвер, соответствующий испытываемому светодиоду по рабочим параметрам.

Проверка светодиодной ленты

Светодиодная лента представляет собой источник света, состоящий из множества элементов. Они расположены равномерно по длине ленты и сгруппированы по три. Это позволяет разрезать светодиодную ленту на отрезки практически любой длины, не ухудшая при этом ее эксплуатационных свойств. Главное, чтобы разрез не приходился на середину группы из трех элементов.

Проверка ленты заключается в подаче тока на контакты питания. Если лента горит, она исправна. Если не горит вся лента, неисправность нужно искать в подводящих проводах. Для этого можно их прозвонить тестером. Можно для проверки целостности проводов измерить сопротивление мультиметром.

Если при включении питания в ленте не горят отдельные группы, проблема не в подводящих проводах, а в конкретном сегменте со светодиодами. В этом случае они проверяются по методике, описанной выше, а также проверяется резистор (он один на всю группу) на соответствие заданному значению сопротивления.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Перед диагностикой фонарика будет нелишним проверить батарейки (даже если они только что были распакованы) на каком-нибудь заведомо исправном устройстве. Кому-то этот совет покажется банальным, но довольно часто, как показала практика, причиной «разборок» с бытовой электроникой становятся бракованные батарейки, о чем домашний умелец догадывается в последнюю очередь.

Проверка фонарика выполняется в следующей последовательности:

1. Отвинчиваем крышку или коническую часть в передней части корпуса.
2. Извлекаем светодиодный модуль.
3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Вот как выглядит светодиодный модуль в фонарике Magicshine

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

В фонариках светодиоды устанавливаются на алюминиевые радиаторы. Для эффективного теплоотвода перед установкой нового светодиода на радиатор следует нанести свежий слой специальной теплопроводящей пасты, также называемой термопастой. Старый высохший слой, пусть даже довольно толстый, повторно использоваться не может и должен быть удален.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами. Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

Проверка светодиодного моста

Проверка диодного моста

Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

1. Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
2. Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
3. Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
4. Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
5. Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
6. Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Черный щуп понадобится подкинуть на анод, красный – на катод, а затем подключить анод к резистору токоограничения, а катод – к источнику питания.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

1. Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
2. Переведите потенциометр в положение максимального сопротивления. Плавно убавляйте его, следите за свечением диода и ростом тока.
3. Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется.
4. Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
5. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
6. Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Проверка подручными материалами

Для обнаружения неисправностей светодиодов используют LED-тестер, изготавливаемый из подручных средств, — нескольких пальчиковых батареек, соединенных параллельно, или мощной «Кроны».

Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода. Красный (плюс) присоедините к аноду, а черный (минус) — к катоду. Если будет достаточно напряжения, то СД загорится.

Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами.

Другие способы проверки

Кроме мультиметра, проверку светодиодов можно выполнить с помощью батарейки. Оптимальный вариант — батарейка типа CR2032, которая используется в материнской плате компьютера. Ее напряжение составляет 3 В, этого достаточно для большинства светодиодов.

Возможно использование 4,5 или 9В батареек, но в таких случаях понадобится подключать балластное сопротивление, дающее падение напряжения до безопасных размеров. Для «Кроны» понадобится 750 Ом, для батареек 4,5В — 150-200 ОМ.

Светодиодную ленту можно проверить батарейкой на 12 В. Такие есть в пультах, дверных радиозвонках. Присоединяя контакты ленты к соответствующим полюсам батарейки, определяют участки с перегоревшими элементами. Не менее проблемными элементами являются участки соединения отдельных частей светодиодной ленты — коннекторы, которые окисляются и перестают проводить ток. Прежде, чем приступить к прозвонке, надо проверить их состояние — возможно, проблема кроется в них.

Важно! Если требуется проверить УФ светодиод, следует осторожнее подключать его к источнику тока. Подобные устройства чувствительны к превышению напряжения и легко выходят из строя. Номинальное значение, на которое рассчитан ультрафиолетовый светодиод, составляет 3,4-4 В, эти показатели нельзя превышать.

Советы и рекомендации

В процессе диагностики светодиодных устройств нужно учитывать следующие факторы:

• если номинал напряжения на пределе, а световой поток не появился, можно кратковременно увеличить ток;
• при подаче большой мощности LED-источник греется;
• нормальная температура нагрева диода – от 70 до 75 градусов (при касании нельзя обжечь ладонь);
• используя батарейку, можно дополнительно установить сопротивление подключения диода;
• при изменении полярности даже у исправного элемента не будет подсветки;
• оптимальный материал для самодельного щупа – никелированные иголки, которые легко и быстро припаивать;
• исправный ИК-светодиод при направленном на чувствительную зону излучении светится.

Проверять светодиодные источники света при умении работать с мультиметром несложно. Пользователю необходимо подготовить условия для тестирования – выбрать полярность, сконструировать щупы или переходники, сделать специальные контакты.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Проверка светодиода мультиметром (тестером) на исправность

Топ лучших мультиметров

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Как проверить резистор мультиметром на исправность, как прозвонить резистор?

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Как проверить светодиод мультиметром – тестер своими руками

В электротехнике светодиоды применяются довольно давно. Но если раньше они использовались исключительно в качестве разнообразных индикаторов, то сегодня сфера применения этих элементов значительно расширилась.

С помощью инфракрасных диодов передаются сигналы от пультов дистанционного управления и всевозможных датчиков, они же используются в камерах наблюдения, контрольно-измерительной аппаратуре и других устройствах.

Еще одна разновидность – сверхъяркие элементы, научившись наконец-то светиться по-настоящему, довольно уверенно теснят традиционные источники освещения – лампы накаливания и даже более совершенные и экономичные люминесцентные светильники.

Вряд ли хоть кто-то в наши дни не слышал о светодиодных лентах (для растений например), а уж фонарик с данным типом лампочек имеется практически у каждого. Так или иначе, светодиоды применяются все шире, а потому нам все чаще приходится сталкиваться с необходимостью (при попытке выяснить причину поломки того или иного прибора) проверять их работоспособность.

Далее мы расскажем о нескольких способах, позволяющих решить эту задачу легко и профессионально.

Сверхъяркие

Проверка желтых, синих и белых светодиодов, применяемых в качестве источников освещения и называемых сверхъяркими, особой сложности не представляет. Для этого выводы элемента достаточно подсоединить к источнику питания напряжением от 3 до 4,2 В (не более!).

В качестве подобного источника удобнее всего использовать пару полуторавольтных батареек, соединенных последовательно. Но в том-то и дело, что они далеко не всегда имеются под рукой.

Нельзя ли осуществить проверку посредством обычного мультиметра, которым располагает каждый радиолюбитель, тем более что в современных версиях этого прибора предусмотрен специальный режим для проверки диодов?

Оказывается, такая возможность есть. Хотя упомянутый режим ,по причине недостаточной мощности питания, в данном случае не поможет. Вместо него мы воспользуемся режимом измерения параметров транзистора, который также предусмотрен в каждой современной модели цифрового мультиметра.

Для исследования транзисторов тестер снабжен специальным разъемом, к которому подключаются выводы элемента. Он маркируется буквами PHP. Катод сверхъяркого светодиода (это самый короткий вывод) необходимо подключить вместо коллектора (позиция «С» на разъеме), а анод – вместо эмиттера (позиция «Е»). Если элемент годен, он начнет светиться, причем положение переключателя режимов измерения в данном случае значения не имеет.

В большинстве случаев осветительный элемент является частью светодиодной схемы и воткнуть его непосредственно в PHP-разъем без распайки не получится. Проверить же его с помощью щупов не представляется возможным, поскольку те не могут быть подключены к разъему.

Решить проблему можно путем изготовления несложной конструкции, состоящей из переходника и подключенных к нему щупов от старого или поломанного мультиметра.

Как сделать щупы с переходником на PHP-разъем

Нам понадобится совсем немногое:

• два ненужных щупа (штекеры необходимо отрезать);
• небольшой фрагмент двустороннего текстолита;
• пара металлических скрепок; (необходим для удобства эксплуатации, но устройство будет работать и без него).

К текстолитовой пластинке с каждой стороны следует припаять по скрепке, предварительно отогнув их концы на 180 градусов. Получится что-то вроде электрической вилки.

Толщина фрагмента текстолита должна быть такой, чтобы расстояние между штырьками «вилки» соответствовало расстоянию между входами «С» и «Е» на PHP-разъеме. Вот и все, переходник готов. Остается припаять к нему (опять же с двух сторон) провода от щупов.

Лучше размещать текстолит между скрепками несимметрично. Благодаря этому будет проще понять, какой стороной следует включать переходник в транзисторный разъем мультиметра, чтобы не перепутать полярность.

Конструкцию можно дополнить светодиодом типа SMD, на который будет возложена функция индикатора.

Как изготовить щуп своими руками

Если стандартных щупов, которыми можно было бы пожертвовать, у вас нет, вместо них можно использовать самодельные. Для их изготовления понадобится:

• пара иголок;
• залуженная проволока диаметром 0,2 мм (извлекается из многожильного провода).

Проволоку следует намотать на иглу, так чтобы ее витки плотно прилегали друг к другу, а затем припаять. Очень удобно использовать для этой цели никелированные иглы, тогда пайка производится максимально легко и быстро. Часто такой щуп обеспечивает более качественный контакт, чем стандартный.

Инфракрасные

По мере приобретения бытовых электронных устройств каждый из нас постепенно становится обладателем целой батареи пультов дистанционного управления. Пока техника послушно реагирует на ваши команды, беспокоиться не о чем.

Но вполне вероятна такая ситуация, когда отчаянные попытки переключить канал или убавить яркость люстры не приводят ни к какому результату. В таких случаях сначала проверяют состояние инфракрасного светодиода, посредством которого пульт ДУ передает основному устройству ваши требования.

Проверить ИК-светодиод в ДУ-пульте или другом устройстве можно несколькими способами. Начнем с самого простого:

Направьте излучение диода в объектив цифровой камеры. Подойдет не только фотоаппарат, но и телефон, ноутбук, видеорегистратор, web-камера и т.д. ИК-излучение абсолютно невидимо для человеческого глаза, но «глаза» электронные регистрируют его очень хорошо. Если светодиод исправно выполняет свои функции, на матрице будут наблюдаться вспышки фиолетового цвета.

При отсутствии умеющего снимать гаджета подпавший под подозрение светодиод можно демонтировать, заменив его на сверхъяркий или светодиод SMD-типа. Убедитесь только, что рабочее напряжение обоих элементов совпадает.

Если проверочный светодиод при нажатии кнопок на пульте испускает видимое световое излучение (скорее всего, оно будет неярким), значит, ИК-светодиод свое уже отслужил.

Более сложный способ, но зато не потребуется ни камера, ни перепайка. Можно воспользоваться инфракрасным фотодиодом. При попадании инфракрасного излучения на сенсор этого элемента на его выводах образуется разность потенциалов.

Чтобы проверить любой ИК-светодиод, его излучение необходимо направить на чувствительную зону фотодиода, предварительно подключенного к открытому входу осциллографа.

Если при этом на экране прибора появляются кривые импульсов, – тестируемый светодиод пребывает в рабочем состоянии. Если же вы наблюдаете полный штиль, значит пора покупать новый ИК-светодиод.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Перед диагностикой фонарика будет нелишним проверить батарейки (даже если они только что были распакованы) на каком-нибудь заведомо исправном устройстве. Кому-то этот совет покажется банальным, но довольно часто, как показала практика, причиной «разборок» с бытовой электроникой становятся бракованные батарейки, о чем домашний умелец догадывается в последнюю очередь.

Проверка фонарика выполняется в следующей последовательности:

1. Отвинчиваем крышку или коническую часть в передней части корпуса.
2. Извлекаем светодиодный модуль.
3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

В фонариках светодиоды устанавливаются на алюминиевые радиаторы. Для эффективного теплоотвода перед установкой нового светодиода на радиатор следует нанести свежий слой специальной теплопроводящей пасты, также называемой термопастой. Старый высохший слой, пусть даже довольно толстый, повторно использоваться не может и должен быть удален.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами.

Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.
