Как подключить датчик температуры охлаждающей жидкости

выносной датчик температуры охлаждающей жидкости для автомобиля

Установка выносного датчика температуры охлаждающей жидкости.

Штатный указатель температуры — просто ниочём! От 70 до 100 градусов стрелка стоит примерно в одном и том же положении. Понять, что происходит невозможно. После того как закипел, поднимаясь в горы, пришлось искать чем бы измерять и желательно с наименьшей погрешностью. Смотрел все подряд, в итоге решил взять китайскую реплику датчика температуры depo. Но ожидания не оправдались ((( врёт безбожно — на десять градусов. Пришлось купить более дорогой, но качественный датчик почти из того же Китая — Тайвань.

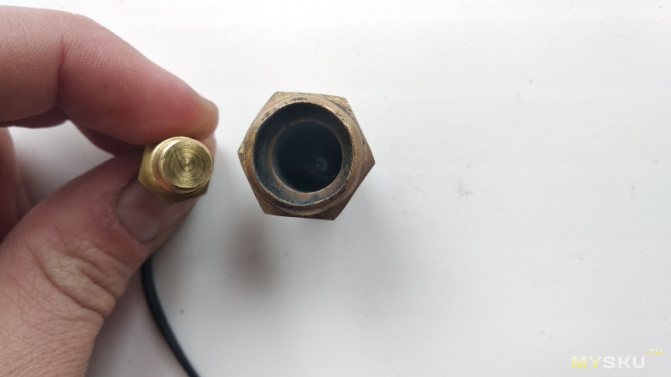

Отмечу, что отличие в лучшую сторону стало видно сразу после вскрытия коробки: провода датчика в изоляции, на датчике качественный разъем, а не просто провода. В комплекте идёт все необходимое для установки и подключения.

По инструкции датчик предлагают установить врезав в верхний ( от термостата к радиатору) патрубок специальный переходник. Однако, проведя ряд измерений пирометром только что заведенного холодного двигателя обнаружил, что в предлагаемом месте температура поднимается только после открытия термостата на большой круг. А место сразу над термостатом имеет одинаковую температуру с блоком и с жидкостью до термостата. Так как термостат все равно решил менять, выяснил заодно почему так происходит. В термостате имеется вибрационный клапан, по моему так называется, через это небольшое отверстие жидкость понемногу проходит в сторону радиатора даже когда термостат закрыт. Поэтому сразу над термостатом более менее актуальная температура даже когда он закрыт. К тому же даже не пришлось ничего сверлить, нарезать — там стоял заглушенный штуцер. Резьба как раз подошла — 1/8″.

Дополнительный датчик температуры ОЖ двигателя (STH0014, STH0034, BT305, w1209wk, БК-08). Индикатор температуры.

С использованием датчика: DS18B20

Полезно для измерения температуры в нужных местах двигателя.
И для контроля температуры в движении…

Попробовал подключить к трубкам подачи ОЖ для дросселя или печки:

и получить результат:

Напрягает разница температур в 5 градусов… Надо оптимизировать расположение термодатчика и улучшить термоконтакт…

Эта разница обусловлена неправильным расположением термодатчика.
Передвинул его, вариант 2:

Теперь показания такие:

125C High Low Temperature Alarm»
Размер: 80х43х25
Посадочный размер: 76х39
Питание: внешнее, 12 вольт
Датчик: термистор, 10к, B3950-10K.

125C High Low Temperature Alarm

125C High Low Temperature Alarm

125C Temperature tester Meter +DS18b20 Probe»
Sensor: DS18B20, Stainless steel sheath package, waterproof, anticorrosion, high temperature

125C Temperature tester Meter +DS18b20 Probe

Или на терморезисторе. Мой экземпляр на терморезисторе завышает температуру (при +25 на 1 гр, при +99 на 1 — 2 гр) относительно DS18b20.
======================================================================

Индикатор исправности двигателя с использованием Arduino, OLED, OBD2:

Заготовка для новой темы…
Сравнение цифровых термометров при одновременном измерении температуры…
Будем сравнивать термометры отличающиеся типом датчика и исполнение защиты…
———————————————————————————
С датчиком DS18B20 в металл колбе == BT305 с термистором (10к, B3950-10K) в термоусадке…
Стоит отметить, что в разных исполнения большая разница по времени реакции датчика.
Например на воздухе колба задерживает измерение на 1-2 мин, а иногда и более по сравнению с датчиком без защиты…

101 == 101,5
100 == 100,5 … 100,8
99 == 99,6
98 == 98,7 … 86 == 88,7
…
85 == 85,5 … 72 == 72,5
67 == 67,3 … 30 == 30,3
25 == 25 ((измеренное сопротивление терморезистора B3950-10K =9,94 кОм))
24 == 23,9 …
При измерении наблюдается саморазогрев сборки на 0,3 гр.
Саморазогрев отдельного ds18b20 составляет 0,5 гр.

Так же в качестве сигнализатором удобно использовать БК: Ancel A202 или Autool x50 ; ждем…

У многих, кто устанавливает «накладные» датчики возникает проблема неправильных,
заниженных показаний.
Это может происходить в результате внешнего охлаждения датчика и патрубка;
неправильного места установки.
1. Датчик должен устанавливаться в том месте патрубка,
где максимальный поток ОЖ, даже при закрытом термостате.
2. Должен быть наилучший тепловой контакт.
Округлые поверхности спилены, применена термопаста (термоклей).
3. Датчик и весь патрубок должен быть утеплен и закрыт от набегающего потока воздуха.

Цифровой индикатор температуры охлаждающей жидкости с функцией диагностики

Многие знают, что почти во всех современных автомобилях, указатель температуры охлаждающей жидкости в двигателе, штука очень условная и данные соответственно выдает тоже условные. Штатный «градусник» показывает водителю не совсем температуру, а один из четырех режимов: холодно, нагревается, нормально и всё пропало.
Сделано это не случайно, а абсолютно умышленно. Как считают производители, владельцу автомобиля совершенно необязательно знать точные значения температуры, а достаточно видеть четыре основных параметра, чтобы не нервировать себя и окружающих ненужной информацией. Т.е. находится стрелка около отметки 90° – езжай и не думай, на отметке 130° – сливай воду и чеши репу. Всё это отлично вписывается в концепцию запланированного устаревания.

В принципе такого алгоритма вполне достаточно для большинства автомобилистов, но учитывая капризность наших двигателей к температурным режимам, мне захотелось видеть реальные значения температуры двигателя, а не абстрактные интервалы. Это можно сделать двумя способами: с помощью OBD-адаптера и с помощью цифрового индикатора температуры. Оба устройства получают точные данные с датчиков по CAN-шине, но первый вариант для меня не очень удобен, т.к. требуется постоянного подключения OBD-адаптера к диагностическому разъему, а подключенный адаптер потребляет энергию даже в режиме простоя.

Компактных цифровых индикаторов температуры на рынке еще нужно поискать. Я решил остановиться практически на единственном варианте, который производит компания Эланг из Тольятти. Тем более такие индикаторы уже применялись на Sportage несколькими коллегами с Драйва. Дополнительным бонусом в индикаторе является диагностика и выведение ошибок. Пока эту опцию не получилось протестировать из-за отсутствия самих ошибок.

Заказал и через четыре дня получил индикатор. Устройство достаточно миниатюрное и не требует специального подключения. Разъем устройства просто вставляется в диагностический разъем автомобиля.

Индикатор температуры представляет собой микропроцессорное устройство, которое периодически посылает в шину диагностический запрос температуры ОЖ и количества сохраненных кодов ошибок. Устройство принимает данные и после обработки отображает их на светодиодном семисегментном индикаторе. Если в электронных блоках управления автомобиля есть сохраненные коды неисправностей, тогда при включении зажигания на индикаторе появится количество сохраненных ошибок, а через пять секунд бегущей строкой начнут отображаться сами коды. После отображения последнего кода, индикатор покажет температуру.

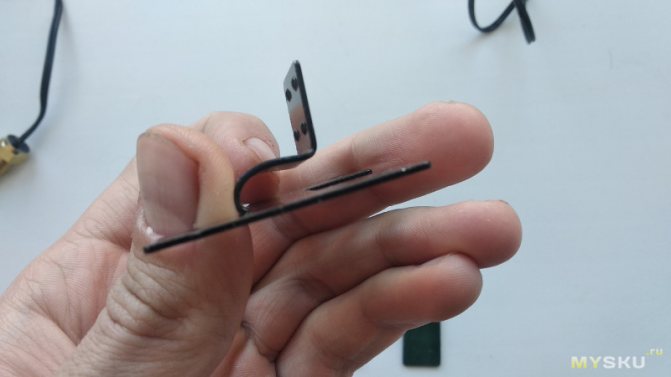

Корпус девайса достаточно аккуратный и его можно приклеить в любом удобном месте салона. Но мне не очень нравятся в салоне всякие инородные предметы и я решил интегрировать индикатор в обшивку, предварительно разобрав его и выбросив корпус. Как выяснилось, подходящих мест в салоне практически нет. Последнее подходящее место было использовано при установке вольтметра несколько лет назад.

Из всех панелей в салоне, которые не жалко было дырявить и где индикатор видно с водительского места, больше всего подошла крышка салонного блока предохранителей, которую всегда можно купить новую всего за 400₽. На врезку и закрепление индикатора мне потребовались около 40 минут и минимальный набор инструментов. С обратной стороны крышки пришлось отклеить информационную табличку с расположением предохранителей, которую я приклеил на тонкий пластик и повесил на жгут проводов рядом с блоком предохранителей.

Индикатор хорошо читается с места водителя и не отвлекает от дороги. После нескольких дней использования выяснилось, что наблюдение за температурой занятие достаточно увлекательное и познавательное. Несколько цифр можно посмотреть на фото и практически никогда они не совпадают со штатным указателем температуры.

Например:
— при прогреве двигателя, когда штатный индикатор уже показывает стандартные «почти 90°», фактическая температура двигателя может находиться в пределах 50-85°.
— при движении в пробках, когда штатный индикатор уже показывает стандартные «почти 90°», фактическая температура двигателя может находиться в пределах 85-110°.

Если совсем коротко, то при единственном штатном рабочем значении «почти 90°», реальная температура двигателя может быть в интервале 50-110°. Нормальный такой разбросик.

Понятно, что недогрев или перегрев двигателя может отрицательно сказаться на его ресурсе, но с цифровым индикатором процесс контроля температуры сильно упрощается и появляется возможность предпринимать действия до наступления критических режимов. Совершенно не жалею о покупке и считаю, что цифровой индикатор температуры, устройство из категории must have для любого любознательного автовладельца.

Ухаживайте за своими конями и они ответят вам взаимностью.
Всем здоровья, удачи и добра.

Выносные приборы

Сенсор датчика температуры масла Defi

Датчик давления масла Defi серия BF, датчик оснащен двумя типами подсветки, белая и красная, встроенная сигнальная лампа со звуковым сигналом. Диаметр датчика 60 мм, резьба сенсора 18-27NTP, показания от 0 до 10 bar.

Датчик давления турбины (Boost) DEFI BF, датчик имеет встроенную шифт лампу и звуковой сигнал. Подсветка датчика, красная и белая. Рабочий диапазон датчика до 2bar. Сенсор датчика электронный. Диаметр 60 мм.

Датчик температуры охлаждающей жидкости (Water Temp) DEFI BF, датчик имеет встроенную шифт лампу и звуковой сигнал. Подсветка датчика, красная и белая. Рабочий диапазон датчика от 20 до 130 ° C

Датчик давления турбины (Boost) Ket Gauge. Подсветка датчика белая. Рабочий диапазон датчика до 2bar. Датчик работает на прямую от вакуума. Диаметр 60 мм.
Гарантии нет.

Датчик температуры охлаждающей жидкости (Water Temp) Ket Gauge. Подсветка датчика белая. Рабочий диапазон датчика от 20 до 150 ° C
Гарантии нет.

Датчик давления масла (Oil Press) Ket Gauge. Подсветка датчика белая. Рабочий диапазон датчика от 0 до 7 bar. Резьба сенсора 18-27NTP. Диаметр 60 мм.
Гарантии нет.

Указатели температуры ож автомобильные в Москве

Диапазон измерений: 25-120 °С Подсветка прибора: Красная/желтая* Напряжение: 12/24 В Степень защиты: IP67/IP65 Внешний диаметр: 52 мм Цвет дисплея: Черный Бренд: KUS Монтажный вырез: 52 мм Примечание * Подсветка прибора может быть как красной так и желтой, цвет зависит.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя цифровой 25-1.

Указатель температуры двигателя 40-120 гр., белый циферблат, нержавеющий ободок, д. 52 мм по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя 40-120 гр., б.

Указатель температуры воды 34.3807010 (Автоприбор) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры воды 34.3807010 (Автопр.

Диапазон измерений: 25-120 °С Подсветка прибора: Красная/желтая* Напряжение: 12/24 В Степень защиты: IP67/IP65 Внешний диаметр: 53 мм Цвет дисплея: Черный Бренд: KUS

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя цифровой 25-1.

Указатель температуры воды 40-120 градусов Белый / Светлый по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры воды 40-120 градусов Бе.

Датчик температуры охлаждающей жидкости (2 контакта) Great Wall для двигателей по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охлаждающей жидкости (2 ко.

Указатель температуры двигателя цифровой 25-120 гр., черный циферблат, нержавеющий ободок, д. 52 мм по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя цифровой 25-1.

Диаметр 52 мм Диапазон изм. 40-120 гр. Напряжение 12 В

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя белый с окант.

Указатель температуры двигателя Komatsu 17серия по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя Komatsu 17сер.

Диаметр указателя, мм 52 Диаметр установки, мм 52 Материал Пластмасса Напряжение, В 1224 Подсветка Желтый Серия PR Стандарт влагозащищенности IP7;может работать до 1м под водой

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры воды (PR)

Диапазон измерений: 25-120 °С Подсветка прибора: Красная/желтая* Напряжение: 12/24 В Степень защиты: IP67/IP65 Внешний диаметр: 52 мм Цвет дисплея: Белый Бренд: KUS Монтажный вырез: 52 мм

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя цифровой 25-1.

Датчик температуры охл. жидкости Г-3302 Бизнес Калуга

Самовывоз, Почта РФ, Курьером, Логистическая компания

АвтоТрейд Датчик температуры охл. жидкости Г-.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Индикатор температуры охлаждающей жидкости We.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик Крайслер температуры внешней по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик Крайслер температуры внешней

Самовывоз, Почта РФ, Курьером, Логистическая компания

Диапазон измерений: 40-120°С Подсветка прибора: Красная/желтая* Напряжение: 12/24 В Степень защиты: IP67/IP65 Внешний диаметр: 52 мм Цвет дисплея: Белый Бренд: KUS Монтажный вырез: 52 мм Примечание * Подсветка прибора может быть как красной так и желтой, цвет зависит от.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя 40-120 гр., б.

Указатель температуры воды МАЗ,краз,урал,Т-130,170 автоприбор

Самовывоз, Почта РФ, Курьером, Логистическая компания

УК-143А-Указатель температуры воды МАЗ,краз,у.

Датчик температуры охл. жидкости дв.406,405,409 (Автоэлектроника)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Автоэлектроника Датчик температуры охл. жидко.

Тип: датчик температуры охлаждающей жидкости, модель автомобиля: LADA Priora, LADA 2110, LADA 2113, LADA 2114, LADA 2111, LADA 2112, LADA 2115, LADA Kalina

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охлаждающей жидкости KRAFT.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Индикатор температуры охлаждающей жидкости We.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры воды евро релком

Самовывоз, Почта РФ, Курьером, Логистическая компания

28.3807-Указатель температуры воды евро релко.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Белый или черный циферблат. Экранированная конструкция для защиты от электромагнитных помех. Для подключения прибора советуем приобрести 6-контактный разъем с проводами. Вы также можете использовать для подключения одиночные изолированные клеммы рппи-м 1.5-7-0.8 и рппи-.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры воды цифровой, 25-120 г.

Датчик температуры охлаждающей жидкости behr Hella service 6PT009107251 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охлаждающей жидкости behr.

Новая запчасть VERNET по низким ценам. Доставка по Москве. МО и России. Самовывоз бесплатный

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охлаждающей жидкости. Alme.

Диаметр 52 мм. Имеет диапазон измерений 40-120 градусов. Выбор красной или жёлтой подсветки Напряжение 12 вольт

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры двигателя чёрный с чёрн.

Имеет диапазон измерений 50-150 градусов. Предназначен для работы с напряжением 12 вольт

Самовывоз, Почта РФ, Курьером, Логистическая компания

Указатель температуры масла белый с окантовко.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Для автомобилей семейства ГАЗ, спецтехники и тракторов (клемма под болт)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охлаждающей жидкости

Hi-drive Датчик электровент. охлажд. (в радиатор) (99-94) 2108-099 tm-108-10 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Hi-drive Датчик электровент. охлажд. (в радиа.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Диапазон измерений: 50-150°С Напряжение: 6-24 В Степень защиты: IP67 Бренд: KUS Резьба: 3/8″-18NPT Совместимые датчики и указатели уровня «Указатель температуры масла 50-150 градусов, белый циферблат»:https://vodnik.ru/ukazatel-temperatury-masla-50-150-gr-belyy-ciferbla.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры масла 50-150 гр., сигнализ.

Датчик температуры охл.жидк. vw golf/passat/t3 83-91 jp group 1193200700 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охл.жидк. vw golf/passat/t.

Датчик температуры 491qe (2 контакта) (euro 3) Great Wall для двигателей по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры 491qe (2 контакта) (euro 3.

Датчик температуры ВАЗ LADA XRAY воздуха наружного (б/разъема) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры ВАЗ LADA XRAY воздуха нару.

Нового образца/инжекторный двигатель) Уаз Хантер, Буханка (Автоприбор Владимир) 39.3807010

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик щитка приборов (температура двигателя)

Faw Датчик температуры ОХЛ. Жидкости 1010,1011,1020, 6350, 6371 (без провода) ан. 3604040-6J6 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Faw Датчик температуры ОХЛ. Жидкости 1010,101.

Датчик щитка приборов (температура двигателя) (нового образца/карбюраторный двигатель) Уаз Хантер, Буханка (Автоприбор Владимир 14.3807010) 22069-3807010

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик щитка приборов (температура двигателя).

Датчик температуры охл. жидкости дв.406,405,409 (405226) (Арзамас)

Самовывоз, Почта РФ, Курьером, Логистическая компания

Рикор-Электроникс Датчик температуры охл. жид.

Датчик температуры охл.жидк. vw golf/passat 1.1-2.9i/1.6d/1.9d/td/tdi 74-99 Febi 01939 по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охл.жидк. vw golf/passat 1.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик Температурный Охлаждающей Жидкости 946.

Датчик температуры охлаждающей жидкости Г-3302,53,3307,УАЗ,ПАЗ,ЗИЛ,КАМАЗ Пекар по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охлаждающей жидкости Г-330.

Датчик температуры салона ВАЗ-11186

Самовывоз, Почта РФ, Курьером, Логистическая компания

SLON Датчик температуры салона ВАЗ-11186

Самовывоз, Почта РФ, Курьером, Логистическая компания

Индикатор температуры охлаждающей жидкости We.

Датчик температуры охлаждающей жидкости ТагАЗ С190 (JAC Rein) по выгодной цене

Самовывоз, Почта РФ, Курьером, Логистическая компания

Датчик температуры охлаждающей жидкости ТагАЗ.

Тип: датчик температуры охлаждающей жидкости, модель автомобиля: LADA 2102, LADA 2103, LADA 2101, LADA 2106, LADA 2107, LADA 2104, LADA 2105, LADA 2108, LADA 2109, LADA 2110, LADA 2111, LADA 2112, LADA Kalina, Lada 1111

Дополнительный датчик температуры ОЖ Defi BF + подключение и настройка.

Пару недель назад поставил наконец-то дополнительный датчик температуры ОЖ Defi BF 60 мм (реплика) =)
Те кто следит за моим авто, уже известно, что ранее я уже врезал переходник Defi (реплика) на 34 мм в верхний ("горячий") патрубок радиатора еще при замене охлаждающей жидкости в рамках ТО-4. Сразу скажу, что с него нужно кинуть "массу" на кузов иначе датчик ничего не покажет вам!
Так же протянул проводку от датчика в салон.
И наконец-то установил сам "будильник" =)
По фото все думаю будет понятно, но хочу сказать несколько слов про подключение (после моего видео).
Питание я тупо взял с разветвителя прикуривателя Espada E 13U =), всякие приглушения подсветки мне не по кайфу, сделал себе тупо белую подсветку — скрутив белый провод с красным и на "+" и черный соответственно на "-". Все! Готово! =)

Сразу скажу для чего мне нужен дополнительный датчик температуры ОЖ — контроль открытия термостата, предупреждение случайного перегрева ДВС и просто эстетическое удовольствие наличия самого "будильника" на панели =).

Вот видосик работы сего девайса ⇩⇩⇩

На задней панели датчика имеется 3 разъема:

расшифровка ниже ⇩⇩⇩

Разъем №1.
Отвечает за подачу питания на датчик, в него подключается четырехконтактный штекер питания (Рис. 2).

Красный провод — подключается к плюсу (ignition switch, +12В) отвечает за подачу питания на датчик;
Белый провод подключается к плюсу, отвечает за подсветку белого цвета;
Желтый провод подключается к плюсу, отвечает за подсветку красного цвета;
Черный провод подключается на минус (массу автомобиля).

Чтобы дисплей датчика подсвечивался белым цветом, нужно подключить к плюсу белый провод, желтый провод следует оставить не подключенным.
Чтобы дисплей датчика подсвечивался красным цветом, нужно подключить к плюсу желтый провод.
Также можно сделать комбинированную подсветку, используя в дневное время белую подсветку, а в темное время суток (когда включены габариты) красную подсветку.
Для этого нужно белый провод подключить к плюсу, а желтый провод подключить к питанию габаритных огней и наоборот.

Разъем №2.
Управляющий, отвечает за подачу информации на датчик от сенсора.
В него подключается двухконтактный штекер (Рис. 3).

Красный провод подключается к сенсору — к белому проводу.
Черный провод подключается к клемме датчика с черным проводом.

Разъем №3.
Дублирует разъем №1. В случае, если на автомобиль устанавливается больше одного прибора, то питание для последующих датчиков можно брать от разъема №3. что бы не тянуть лишних проводов.

Позицией 4 обозначена кнопка настроек.

Как, собственно, настроить прибор:

1. Отключение звуковых сигналов.
Чтобы отключить звуковой сигнал на датчике, необходимо зажать управляющую кнопку на задней панели и включить зажигание автомобиля. Удерживать кнопку пока идет тестовый режим. Кнопку необходимо отпустить после завершения звукового сигнала. Звук будет отключен. Для включения звука нужно будет проделать аналогичную операцию.

2. Установка пиковых значений.
Чтобы задать критическое значение, при котором сработает звуковое и световое оповещение (PEAK), необходимо подать питание на датчик, дождаться когда пройдет тестовый режим, зажать управляющую кнопку на задней панели и удерживать в течение 5 сек. Стрелка встанет на предустановленный критический уровень. Изменять значения можно либо короткими нажатиями на кнопку (стрелка будет двигаться по каждому делению) либо удерживанием кнопки (стрелка будет двигаться через 5 делений). Чтобы уменьшить значения (Peak) нужно довести стрелку до максимума, затем она пойдет в обратном направлении.

Как правильно подключить датчик температуры охлаждающей жидкости

Принцип работы датчика таков. Датчик температуры охлаждающей жидкости (ДТОЖ), часто располагается рядом с термостатом двигателя транспортного средства таким образом, что он может работать на оптимальном уровне. Наконечник датчика температуры охлаждающей жидкости обычно расположен вблизи охлаждающей жидкости двигателя.

Этот датчик температуры работает путем измерения температуры, которую испускает термостат или охлаждающая жидкость. Температура, которую считывает датчик, затем отправляется на бортовой компьютер или систему управления двигателем в качестве сигнала. Затем система управления двигателем использует информацию, полученную от датчика температуры охлаждающей жидкости, для работы или регулировки некоторых функций двигателя, чтобы он работал на своем оптимальном уровне.

Помимо регулирования температуры двигателя путем включения и выключения охлаждающего вентилятора, информация, полученная от датчика температуры, также используется для определения того, нуждается ли двигатель в более богатой топливной смеси, чтобы игнорировать сигнал обратной связи по обогащению / обеднению датчика кислорода, чтобы открыть рециркуляцию отработавших газов или ограничить продвижение искры во время выброса.

Устройство и принцип работы

В отличии от устаревших моделей, современные приспособления для контроля температуры, основываются на работе термистора. В соответствии с п.22 ГОСТ 21414-75 это такой нелинейный резистор, который изменяет величину собственного омического сопротивления, в зависимости от степени нагрева или охлаждения.

Рис. 1. Устройство датчика температуры охлаждающей жидкости

Для датчика температуры охлаждающей жидкости применяются резистивные элементы с отрицательным температурным коэффициентом. Это обозначает, что в отличии от классических проводниковых материалов, где с нагреванием омическое сопротивление возрастает, повышение температуры датчика приводит к уменьшению сопротивления.

К примеру, измеряя показания при +20 ºС сопротивление термистора будет составлять 3,5 кОм. При нагревании антифриза до +90 ºС сопротивление датчика упадет до отметки 0,24 кОм. Но, существуют и исключения, к примеру, у автомобилей марки Renault датчик имеет положительный температурный коэффициент.

Принцип действия датчика температуры охлаждающей жидкости базируется на следующей схеме:

В зависимости от величины падения напряжения на термисторе датчика Rt, будет оцениваться текущий температурный режим. В данном примере мы рассмотрели электрический метод измерения, но у некоторых типов датчиков может применяться и механический, работающий за счет температурного расширения.

Проверка работоспособности датчика температуры охлаждающей жидкости

Необходимые инструменты и оборудование

Для процедуры проверки, снятия и замены датчика вам понадобятся следующие инструменты:

• ключ на 19;
• мультиметр;
• ёмкость, в которую вы будете сливать охлаждающую жидкость (подойдёт обычное ведро);
• электрический чайник для нагрева воды;
• термометр;
• ёмкость для горячей жидкости (подойдёт стакан или маленькое ведро).

Порядок проверки

Как проверить датчик температуры охлаждающей жидкости? Этот процесс недолгий и не требует какой-то специальной диагностики в автосалоне.

Не забывайте — для того, чтобы датчик корректно указывал температуру охлаждающей жидкости, необходимо, чтобы ДТОЖ был погружён в эту жидкость. Для этого необходимо регулярно проверять наличие в системе хладагента. Эта проверка — первый этап, который стоит предпринять при возникновении подозрения о неисправности ДТОЖ.

Это интересно: Как поменять шаровые опоры и рычаги Шевроле-Круз

Следующим этапом будет проверка контактов на окисление и коррозию. Также необходимо выявить нарушения подключения ДТОЖ к системе. Изучив инструкцию по эксплуатации автомобиля, уточните количество и расположение датчиков. После этого найдите ДТОЖ и установите, что с его подключением всё в порядке. Для этого ДТОЖ придётся демонтировать, так как проверка связана с его погружением в ёмкость для горячей жидкости.

Возьмите датчик и опустите его в ёмкость с кипятком. Далее необходимо замерить сопротивление на выходе. При этом датчики на разных моделях автомобиля будут показывать разные значения. В интернете доступны таблицы с оптимальным сопротивлением для каждой модели.

Если показатели эталонной и измеренной величин различны, то ДТОЖ подлежит замене. Конструкция датчика настолько проста, что не предусматривает ремонт.

Как проверить датчик температуры охлаждающей жидкости? Необходимо опустить его в нагретую воду (как было сказано выше). Затем возьмите термометр и опустите его в ёмкость с холодной водой. Рекомендуется использовать электронный термометр. Подключите к датчику мультиметр, который настроен на измерение сопротивления. Затем опустите ДТОЖ в воду и проведите измерения. Затем ёмкость с холодной водой нагревается до 15, 20, 25 градусов, а полученные результаты измерений фиксируются. Если результаты не совпали с эталонными — потребуется замена.

Существует способ проверить ДТОЖ и без термометра. Температура воды при кипении достигает 100 градусов. Эта температура берётся за основу и измеряется сопротивление. При кипении воды сопротивление должно равняться примерно 176,7 ом. С погрешностями оно может достигать около 190 ом. В случае несовпадения показателей также потребуется замена датчика.

В качестве примера ниже приведена таблица зависимости температуры от сопротивления.

Температура в градусах Цельсия	Сопротивление (Ом)
5 000 — 6 500
10	3 350 — 4 400
20	2 250 — 3 000
30	1 500 — 2 100
40	950 — 1400
50	700 — 950
60	540 — 675
70	400 — 500
80	275 — 375
90	200 — 290
100	150 — 225

Где находится?

Для производства каких-либо операций с датчиком температуры охлаждающей жидкости необходимо четко представлять себе место его установки. Следует отметить, что точка установки будет отличаться в зависимости от модели автомобиля. Поэтому для поиска лучше обратиться к инструкции производителя, где указана позиция соприкосновения с охлаждающей жидкостью.

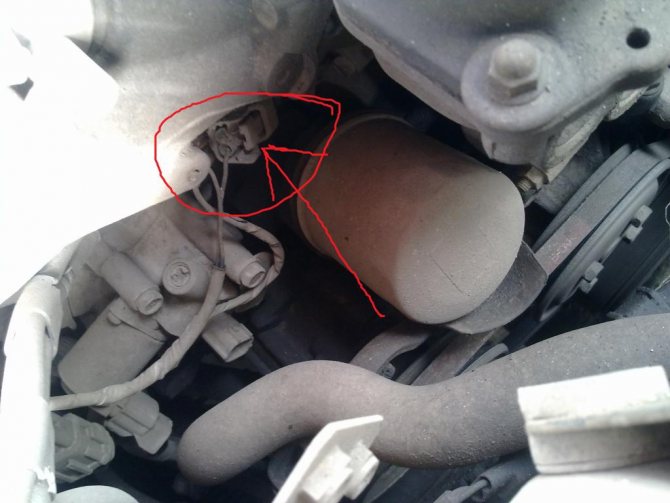

Рис. 3. Место установки датчика температуры охлаждающей жидкости

Наиболее распространенным местом установки является:

Место установки предусматривает обеспечение контакта чувствительного элемента с охлаждающей жидкостью. Но, в случае утечки антифриза из системы, контакт может нарушиться и контроль температуры прекратиться. В результате этого вы получите некорректные показания, что может повлечь сбой в работе системы.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Указатель температуры охлаждающей жидкости 14.3807 электромагнитный, логометрического типа. Предназначен для контроля температуры охлаждающей жидкости в двигателе. Оснащен сигнализатором перегрева. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Работает совместно с датчиком температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807, характеристики.

Указатель температуры охлаждающей жидкости 14.3807 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель температуры охлаждающей жидкости 14.3807 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ЛУАЗ, и автобусах ПАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 14.3807 :

— Диапазон показаний, градусов Цельсия : 40-120 — Цена деления, градусов Цельсия : 20 — Тип измерительного механизма : магнитоэлектрический — Номинальное напряжение, В : 12 — Посадочный диаметр кожуха, мм : 60 — Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5 — Конструкция электрического соединения : штекер 6,35 мм — Масса, кг : 0,18

Датчик температуры охлаждающей жидкости ТМ100, характеристики.

Указателя 14.3807 получает показания от датчика температуры ТМ100, который установлен в головке блока цилиндров двигателя. Рабочим элементом датчика является термистор помещенный в металлический корпус.

Основные характеристики датчика температуры ТМ100 :

— Пределы измерения температуры, градусов : 40-120 — Номинальное напряжение, В : 12, 24 — Ток нагрузки, А : 0,1 — Присоединение : винт М3 — Размер под ключ : S19 — Резьба : K3/8 — Вес, г : 45

Схема подключения указателя температуры 14.3807 и датчика температуры ТМ100.

Контрольная лампа предельной температуры охлаждающей жидкости в радиаторе и датчики температуры ТМ104 или ТМ111-09.

Контрольная лампа расположена на панели приборов УАЗ и работает совместно с датчиком температуры ТМ104 или ТМ111-09, который расположен в верхней части радиатора. Биметаллическая пластина внутри датчика замыкает контакты и контрольная лампа загорается при температуре охлаждающей жидкости в радиаторе в пределах 91-98 градусов.

Во время эксплуатации автомобиля не допускается значительное понижение уровня охлаждающей жидкости в системе охлаждения двигателя и как следствие обнажение трубок в верхнем бачке радиатора, так как от перегрева датчик температуры может выйти из строя.

Перестановка местами датчика ТМ100 указателя температуры охлаждающей жидкости и датчика ТМ104 или ТМ111-09 контрольной лампы аварийного перегрева охлаждающей жидкости не допускается, так как указатель и лампа в таком случае работать не будут.

Схема подключения и работы аварийного датчика температуры ТМ104 или ТМ111-09.

Расположение датчиков температуры ТМ100 и ТМ104 в автомобилях семейства УАЗ-31512.

Расположение датчиков температуры ТМ100 и ТМ111-09 в автомобилях семейства УАЗ-3741.

Проверка исправности указателя температуры 14.3807 и датчика температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807 проверяется путем сравнения его показаний с показаниями термометра. Для этого надо вывернуть датчик температуры ТМ100, при необходимости удлинить его провод, соедините датчик отдельным проводом с массой автомобиля и поместите вместе с термометром в середину сосуда с водой нагретой до кипения. Клемму датчика погружать в воду не следует.

Проверка и замена

Следует отметить, что появление характерных признаков может обуславливаться и другими поломками. К примеру, поломкой вентилятора охлаждения или нехваткой охлаждающей жидкости. Поэтому для начала необходимо проверить работоспособность и правильность показаний датчика температуры охлаждающей жидкости.

На практике существует довольно большое число методов, одни из которых вы можете реализовать в домашних условиях. Другие, как съем осциллограммы, вам проведут только на станциях техобслуживания. Самостоятельно произведите внешний осмотр датчика охлаждающей жидкости – на нем должны отсутствовать следы ржавчины, подтеки антифриза, трещины и прочие следы.

Если внешне датчик исправен, проверьте его с помощью мультиметра, для этого:

Таблица: зависимость сопротивления и падения напряжения датчика температуры от степени нагрева

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
4800 — 6600	4,00 — 4,50
10	4000	3,75-4,00
20	2200 — 2800	3,00 — 3,50
30	1300	3,25
40	1000-1200	2,50 — 3,00
50	1000	2,5
60	800	2,00-2,50
80	270 — 380	1,00-1,30
110	0,5
разрыв цепи	5,0 ±0,1

В рассматриваемом примере в холодном состоянии при +10 ºС сопротивление будет составлять 4000 Ом. После того, как вы опустите его в кипяток, исправный датчик будет иметь сопротивление в пределах 200 – 270 Ом. Если показания кардинально отличаются, налицо поломка сенсора, в таком случае его необходимо заменить.

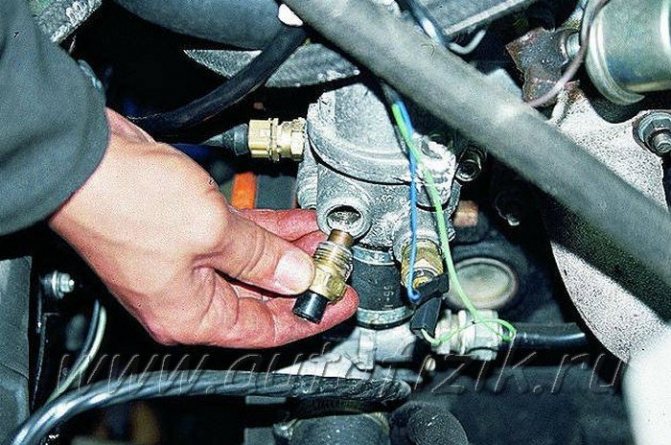

Для замены датчика температуры охлаждающей жидкости из системы охлаждения слейте антифриз. Отключите шнур питания, если еще не отсоединили его. Затем, при помощи торцевого или рожкового ключа выкрутите сам сенсор.

Установите новый датчик охлаждающей жидкости в посадочное место, обязательно наденьте прокладку. Плотно зажмите его ключом по резьбе до упора.

Рис. 8. Плотно зажмите ключом новый датчик

Замена окончена, можете подключить питающий шнур и залить обратно охлаждающую жидкость.

Что делать, когда датчик температуры не работает

Как и с любым другим компонентом вашего автомобиля, датчик со временем может выйти из строя. Это может вызвать ряд проблем, в том числе перегрев двигателя.

Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы определить, нет ли на нем трещин. Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать каждую возможную проблему, поскольку некоторые неисправности датчика могут быть без визуального подтверждения.

Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор «Check Engine». Если вы видите, что загорелся знак «Проверка двигателя», лучше немедленно связаться с службой технического обслуживания автомобиля.

Виды датчиков

Датчик температуры ОЖ может быть двух типов:

• Механический;
• Цифровой.

Механический датчик — простейшее устройство, передающее параметры изменения электрического сопротивления за счёт электрических сигналов. Данный датчик соединён с указателем температуры на приборной панели автомобиля, а этот указатель, как правило, является одометром со стрелкой и делениями в градусах. С данным узлом в связке работает реле, которое замыкаясь, включает вентиляторы. Механические датчики стоят практически на всех карбюраторных автомобилях.

Цифровой датчик очень похож с виду и по конструкции на механический, только сигналы он подаёт не напрямую на вентилятор и приборную панель, а на электронный блок управления. ЭБУ оснащён процессором, который анализируя все поступающие сигналы, сам раздаёт команды системам охлаждения и зажигания, а также выводит показания температуры на панель приборов.

Ещё датчики бывают :

• Магнитные;
• Биметаллические;
• Капиллярные (в современных автомобилях не применяются).

Принцип работы датчика

Работа ДТОЖ строится на простейших физических свойствах материала, из которого сделан датчик. При нагреве датчик меняет своё электросопротивление. Состоит ДТОЖ из нескольких элементов:

• Два электропроводящих контакта;
• Рабочий элемент, фиксирующий сигналы.

При изменении температуры происходит фиксация и подача команд вентиляторам начать работу. В новых автомобилях работа датчика фиксируется электронным блоком управления, который и управляет системой, а также проверяет правильность работы самого датчика.

Что такое ДТОЖ?

Датчик указателя температуры охлаждающей жидкости – это небольшое устройство, которое часто расположено в самом радиаторе, а иногда на корпусе системы охлаждения. Когда большинство автомобилей оснащалось карбюраторными двигателями, ДТОЖ служил только для определения температуры антифриза, выводя значение на приборную панель автомобиля, и активируя запуск вентиляторов. Для включения вентиляторов температура должна быть выше восьмидесяти градусов. Если при превышении данного параметра вентиляторы не включатся, антифриз может закипеть, что приведёт к выходу двигателя из строя.

Большинство современных инжекторных автомобилей возлагают на датчик значительно больше функций, да и используется всё чаще цифровой датчик температуры, который показывает более точную температуру. В инжекторных системах датчик влияет на холостые обороты двигателя, на работу клапана, отвечающего за выхлопные газы, за установку угла зажигания и многое другое.

Стоит заметить, что чем более автомобиль оснащён электрооборудованием, тем больше в нём взаимосвязанных друг с другом датчиков.

Датчик температуры охлаждающей жидкости: работы по замене ДТОЖ

Датчик температуры охлаждающей жидкости (ДТОЖ) – это устройство, реагирующее на температуру охлаждающей жидкости двигателя автомобиля, который срабатывает при повышении температурного режима и включает вентилятор охлаждения радиатора. Если ДТОЖ не работает, это может привести к перегреву двигателя, что, в свою очередь, чревато полной заменой заклинившего мотора. Для предотвращения таких случаев, следует разобраться, по каким принципам происходит работа датчика температуры охлаждающей жидкости.

Что такое ДТОЖ?

Датчик указателя температуры охлаждающей жидкости – это небольшое устройство, которое часто расположено в самом радиаторе, а иногда на корпусе системы охлаждения. Когда большинство автомобилей оснащалось карбюраторными двигателями, ДТОЖ служил только для определения температуры антифриза, выводя значение на приборную панель автомобиля, и активируя запуск вентиляторов. Для включения вентиляторов температура должна быть выше восьмидесяти градусов. Если при превышении данного параметра вентиляторы не включатся, антифриз может закипеть, что приведёт к выходу двигателя из строя.

Большинство современных инжекторных автомобилей возлагают на датчик значительно больше функций, да и используется всё чаще цифровой датчик температуры, который показывает более точную температуру. В инжекторных системах датчик влияет на холостые обороты двигателя, на работу клапана, отвечающего за выхлопные газы, за установку угла зажигания и многое другое.

Стоит заметить, что чем более автомобиль оснащён электрооборудованием, тем больше в нём взаимосвязанных друг с другом датчиков.

Принцип работы датчика

Работа ДТОЖ строится на простейших физических свойствах материала, из которого сделан датчик. При нагреве датчик меняет своё электросопротивление. Состоит ДТОЖ из нескольких элементов:

• Два электропроводящих контакта;
• Рабочий элемент, фиксирующий сигналы.

При изменении температуры происходит фиксация и подача команд вентиляторам начать работу. В новых автомобилях работа датчика фиксируется электронным блоком управления, который и управляет системой, а также проверяет правильность работы самого датчика.

Виды датчиков

Датчик температуры ОЖ может быть двух типов:

• Механический;
• Цифровой.

Механический датчик — простейшее устройство, передающее параметры изменения электрического сопротивления за счёт электрических сигналов. Данный датчик соединён с указателем температуры на приборной панели автомобиля, а этот указатель, как правило, является одометром со стрелкой и делениями в градусах. С данным узлом в связке работает реле, которое замыкаясь, включает вентиляторы. Механические датчики стоят практически на всех карбюраторных автомобилях.

Цифровой датчик очень похож с виду и по конструкции на механический, только сигналы он подаёт не напрямую на вентилятор и приборную панель, а на электронный блок управления. ЭБУ оснащён процессором, который анализируя все поступающие сигналы, сам раздаёт команды системам охлаждения и зажигания, а также выводит показания температуры на панель приборов.

Ещё датчики бывают :

• Магнитные;
• Биметаллические;
• Капиллярные (в современных автомобилях не применяются).

Задачи ДТОЖ

Всё же главной задачей датчика температуры ОЖ двигателя является включение вентиляторов системы охлаждения. Часто на дорогах можно заметить автомобили с открытым капотом и закипевшим радиатором. Их владельцы или не следили за температурой ОЖ двигателя, либо проигнорировали неисправность датчика. В лучшем случае их ждёт замена радиатора, в худшем – замена заклинившего мотора.

У инжекторных двигателей, кроме вышеперечисленных проблем, перегрев двигателя ведёт к изменению угла опережения зажигания, неровной работе двигателя, пропаже мощности и множеству других неприятностей, поэтому следует знать все признаки неисправности датчика температуры охлаждающей жидкости, дабы избежать этих проблем.

По какой причине может возникнуть неисправность датчика температуры

Конструкция датчика температуры ОЖ достаточно простая, поэтому сами датчики ломаются очень редко, но различные сбои происходят довольно часто. Причины сбоев таковы:

• Использование в системе охлаждения некачественного антифриза. Часто многие водители заливают в систему охлаждения антифриз неизвестных производителей, а иногда даже и «ТОСОЛ». Использование таких жидкостей ведёт к образованию налёта в системе охлаждения. Покрываясь этим налётом, материал датчика может изменить свою структуру и подавать неверные сигналы. Как правило, температура начинает фиксироваться более низкая, чем в реальности. В результате вентиляторы включаются с опозданием, и некоторое время двигатель работает без надлежащего охлаждения;
• Некачественный датчик. Многие безоговорочно верят уверениям продавца, что в такой простой детали брак в принципе невозможен и покупают датчики от неизвестных китайских производителей. Хотя китайцы мастера маскировать дешёвые материалы под более дорогие путём их покраски или напыления. Да и кустарное производство не в состоянии обеспечить точность изготовления детали. Такой датчик, не сработав вовремя, запросто может привести к выходу из строя радиатора охлаждения двигателя;
• Течь радиатора через сорванную резьбу или неплотно закрученный датчик. Не стоит забывать, что материал радиатора довольно мягкий и закручивать его с чрезмерным усилием не стоит. Не докручивать также не следует. Повреждение прокладки тоже может привести к утечке;
• Неполадки в работе электрики. Это самая распространённая причина некорректной работы датчика. Ошибку в работе может спровоцировать множество факторов, от резких скачков напряжения до банального окисления контактов. Любая проверка датчика должна включать в себя действия по проверке состояния контактов;
• Нестабильная работа термостата.

Прежде чем будет проведена замена датчика температуры охлаждающей жидкости, нужно чётко определить симптомы неполадки, сломался ли сам датчик или это неполадки в работе электрики. Для этого отсоединяем датчик и проверяем его с помощью обычного мультиметра.

Как проверить датчик температуры охлаждающей жидкости мультиметром

Перед тем, как проверить сопротивление датчика мультиметром, следует знать, где находится датчик температуры охлаждающей жидкости. В этом вам поможет мануал к вашему автомобилю. Заодно стоит посмотреть параметры сопротивления датчика при различных температурах, ведь разные модели имеют различные показатели. Зная расположение датчика температуры охлаждающей жидкости, его просто выкрутить и снять показания в ёмкости с водой, нагретой до температуры, указанной в мануале. Высокий уровень сигнала датчика температуры охлаждающей жидкости будет свидетельствовать о исправности датчика. Если параметры будут отличаться от написанных в мануале, деталь однозначно следует заменить.

Как поменять датчик температуры охлаждающей жидкости своими руками, на что стоит обратить внимание

Если датчик неисправен, то замена сигнального элемента своими руками не представляет больших трудностей. В данной процедуре очень поможет схема подключения датчика температуры охлаждающей жидкости.

1. Сливается антифриз из радиатора (можно не весь, а только чуть ниже отверстия термодатчика);
2. Желательно снять корпус воздушного фильтра, чтобы он не мешал операции замены. При снятии отщёлкивается каждый разъём, удерживающий крышку корпуса фильтра, ослабляются хомуты и откручиваются винты. При работе желательно не повредить ни один разъём;
3. Снимается разъём с датчика;
4. Снимается резиновый чехол с датчика, расположенного в корпусе радиатора;
5. Датчик температуры охлаждения выкручивается подходящим гаечным ключом ( обычно на 21).

Установка датчика температуры охлаждающей жидкости происходит согласно данному алгоритму:

1. Следует установить новый датчик в гнездо, которое располагается в корпусе радиатора, не забывая при этом параметры затяжки резьбы;
2. Устанавливаем на место корпус воздушного фильтра;
3. Заливаем антифриз в радиатор до контрольной отметки;
4. Заводим двигатель и следим за показаниями указателя температуры, расположенного на приборной панели.

Итак, если ДТОЖ сломан или не показывает температуру на приборной панели, следует немедленно разобраться в причине поломки. Зная, как заменить датчик, не стоит забывать, что причина может быть и не в нём. Тогда для проверки самого датчика достаточно подключить его к мультиметру и проверить в ёмкости с нагретой водой.
