RGB-светодиоды: как они работают, внутреннее устройство, как подключить, RGB-led и Arduino

Многоцветные светодиоды, или как их еще называют RGB, используются для индикации и создания динамически изменяющейся по цвету подсветки. Фактически ничего особенного в них нет, давайте разберемся, как они работают и что такое RGB-светодиоды.

Внутреннее устройство

На самом деле RGB-светодиод – это три одноцветных кристалла совмещенные в одном корпусе. Название RGB расшифровывается, как Red – красный, Green – зеленый, Blue – синий соответственно цветам, которые излучает каждый из кристаллов.

Эти три цвета являются базовыми, и на их смешении формируется любой цвет, такая технология давно применяется в телевидении и фотографии. На картинке, что расположена выше, видно свечение каждого кристалла по отдельности.

На этой картинке вы видите принцип смешивания цветов, для получения всех оттенков.

Кристаллы в RGB-светодиоды могут быть соединены по схеме:

— С общим катодом;

В первых двух вариантах вы увидите, что у светодиода есть 4 вывода:

Или 6-тью выводами в последнем случае:

Вы можете видеть на фотографии под линзой четко видны три кристалла.

Для таких светодиодов продаются специальные монтажные площадки, на них даже указывают назначение выводов.

Нельзя оставить без внимания и RGBW – светодиоды, их отличие состоит в том, что в их корпусе есть еще один кристалл излучающий свет белого цвета.

Естественно не обошлось и без лент с такими светодиодами.

На этой картинке изображена лента с RGB-светодиодами типа SMD 5050, собранные по схеме с общим анодом, регулировка интенсивности свечения осуществляется путем управления «-» (минусом) источника питания.

Для изменения цвета RGB-ленты используются специальные RGB-контроллеры – устройства для коммутации напряжения подаваемого на ленту.

Вот цоколевка RGB SMD5050:

И ленты, особенностей работы с RGB-лентами нет, всё остается также как и с одноцветными моделями.

Для них есть и коннекторы для подсоединения светодиодной ленты без пайки.

Вот распиновка 5-ти мм РГБ-светодиода:

Как изменяется цвет свечения

Регулировка цвета осуществляется путем регулировки яркости излучения каждым из кристаллов. Мы уже рассматривали способ регулировки яркости светодиодов с помощью ШИМ-контроллера.

RGB-контроллер для ленты работает по такому же принципу, в нём стоит микропроцессор, который управляет минусовым выводом источника питания – подключает и отключает его от цепи соответствующего цвета. Обычно в комплекте с контроллером идёт пульт дистанционного управления. Контроллеры бывают разной мощности, от этого зависит их размер, начиная от такого миниатюрного.

Да такого мощного устройства в корпусе размером с блок питания.

Они подключаются к ленте по такой схеме:

Так как сечение дорожек на ленте не позволяет подключать последовательно с ней следующий отрезок ленты, если длина первого превышает 5м, нужно подключать второй отрезок проводами напрямую от РГБ-контроллера.

Но можно выйти из положения, и не тянуть дополнительных 4 провода на 5 метров от контроллера и использовать RGB-усилитель. Для его работы нужно протянуть всего 2 провода (плюс и минус 12В) или запитать еще один блок питания от ближайшего источника 220В, а также 4 «информационных» провода от предыдущего отрезка (R, G и B) они нужны для получения команд от контроллера, чтобы вся конструкция светилась одинаково.

А к усилителю уже подключают следующий отрезок, т.е. он использует сигнал с предыдущего куска ленты. То есть вы можете запитать ленту от усилителя, который будет расположен непосредственно возле неё, тем самым сэкономив деньги и время на прокладку проводов от первичного RGB-контроллера.

Регулируем RGB-led своими руками

Итак, есть два варианта для управления RGB-светодиодами:

1. Использовать три независимых ШИМ-контроллера и регулировать яркость каждого из кристаллов вручную.

2. Использовать микроконтроллер с ШИМ-выходами.

Чтобы управлять светодиодом с Arduino – используйте вот эту схему:

Обратите внимание выводы R, G и B у светодиода подключаются к ШИМ-пинам Ардуины.

Для управления мощной RGB-лентой схема не имеет принципиальных отличий, за исключением того, что подключается она к микроконтроллеру через усилители – транзисторы.

Вот вариант схемы без использования ардуин и других микроконтроллеров, с помощью трёх драйверов CAT4101, способных выдавать ток до 1А.

Однако сейчас достаточно дешево стоят контроллеры и если нужно регулировать светодиодную ленту – то лучше приобрести готовый вариант. Схемы с ардуино гораздо проще, тем более вы можете написать скетч, с которым вы будете либо вручную задавать цвет, либо перебор цветов будет автоматическим в соответствии с заданным алгоритмом.

Заключение

RGB-светодиоды позволяют сделать интересные световые эффекты используются в дизайне интерьеров, как подсветка для бытовой техники, для эффекта расширения экрана телевизора. Особых отличий при работе с ними от обычных светодиодов – нет.

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Все про светодиоды, Схемы на микроконтроллерах

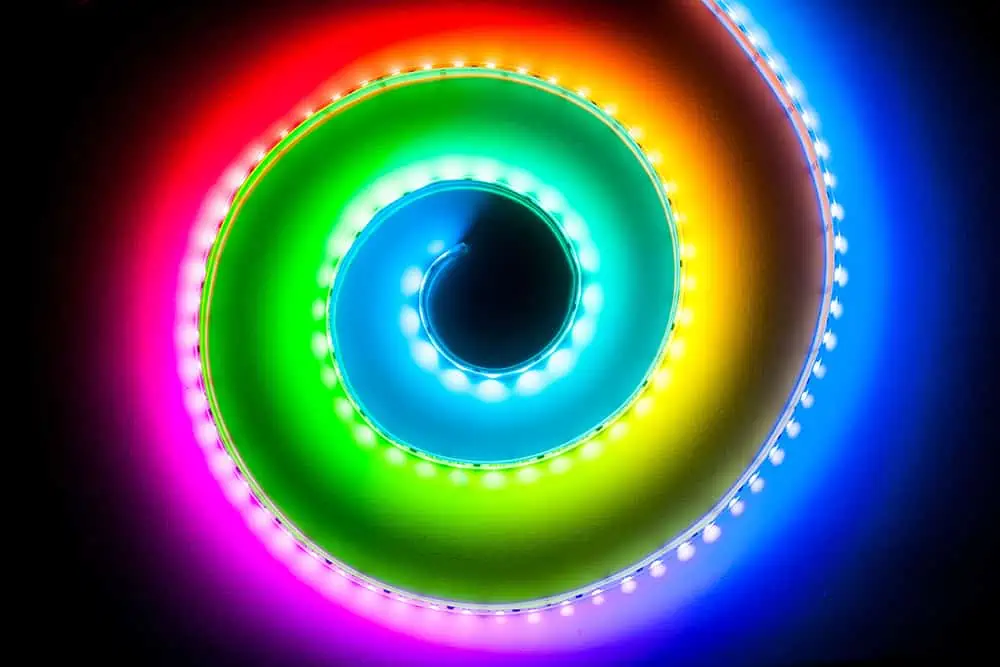

Что такое RGB-подсветка?

Если вы технический энтузиаст, вы, вероятно, слышали о RGB-освещении и вам интересно узнать о его возможностях. Но что именно? В этом сообщении блога я объясню, что такое RGB-освещение и почему оно стало таким популярным среди геймеров и технических энтузиастов.

RGB-освещение — это технология, используемая для создания миллионов цветовых комбинаций с помощью одного осветительного прибора. С помощью этих осветительных приборов вы можете контролировать цвет и яркость света. Кроме того, он позволяет настроить внешний вид вашего дома или офиса, добавляя уникальную и яркую атмосферу.

Итак, я также расскажу о различных доступных типах RGB-подсветки и о том, как их настроить для вашей установки. Итак, читайте дальше, чтобы узнать больше о RGB-освещении и о том, почему оно становится таким желанным.

Что такое RGB-подсветка?

Наблюдения и советы этой статьи мы подготовили на основании опыта команды RGB освещение — это технология освещения, в которой используется красный, зеленый и синий (RGB) свет для создания широкого спектра цветов и оттенков. Вы будете поражены тем, что RGB-лампы могут воспроизводить более 16 миллионов цветов!

Он широко используется в современных осветительных приборах, таких как потолочные светильники, прожекторы и даже некоторые лампы. Более того, технология RGB-освещения позволяет создавать уникальные и динамичные световые эффекты, невозможные при использовании традиционного белого или желтого света.

Например, он может имитировать закат над пляжем или создать яркую и яркую атмосферу для вечеринки. RGB-подсветка также популярна среди геймеров, поскольку позволяет создавать захватывающие игровые возможности с изменением цветов, динамическими узорами и многим другим.

Комбинация трех основных цветов светодиода RGB

Светодиод RGB состоит из трех основных цветов: красного, зеленого и синего. Каждый цвет имеет уникальную длину волны и яркость. Таким образом, красный цвет является самой длинной длиной волны в спектре видимого света и обладает наибольшей яркостью. А зеленый находится в середине диапазона и имеет среднюю яркость. Кроме того, у синего цвета самая короткая длина волны и самая низкая яркость.

Кроме того, вы также можете получить белый свет из RGB-света, когда три основных цвета смешиваются с высокой интенсивностью. Кроме того, они создают миллионы других спектров оттенков, которые вы можете использовать в дисплеях, освещении и различных областях.

Как работает цветовая система RGB?

RGB-светодиоды — это светоизлучающие диоды (светодиоды, которые используют электрический ток для получения различных цветов). Система работает, комбинируя три основных цвета для создания различных оттенков.

Светодиод RGB состоит из трех отдельных светодиодных чипов, размещенных в одном корпусе. Каждый чип дает определенный оттенок: красный, зеленый или синий. Они имеют свой уровень интенсивности и создают широкий спектр цветов при различных сочетаниях.

Кроме того, уровни яркости каждого цвета можно индивидуально регулировать с помощью широтно-импульсной модуляции (ШИМ). Это позволяет точно контролировать оттенок и интенсивность излучаемого света.

Преимущества RGB-подсветки

• RGB-подсветка создает яркую и динамичную среду. Он может создавать выдающиеся визуальные эффекты с широким диапазоном цветов, которые вы можете изменить по желанию.
• Это энергоэффективно и экономично. Эта особенность делает его идеальным решением для создания уникальной атмосферы в любом пространстве.
• Он может создать атмосферу, задать настроение и добавить нотку индивидуальности в любую комнату или на улицу.
• Освещение RGB также идеально подходит для создания спецэффектов в фильмах, телешоу, видеоиграх и других медиа.
• Это может улучшить атмосферу вечеринок, концертов и других мероприятий.
• RGB-подсветка позволяет добавлять в фотографии захватывающие и динамичные элементы. Именно поэтому он отлично подходит для фото- и видеосъемки.
• Благодаря своей гибкости и универсальности RGB-подсветка является фантастическим выбором для тех, кто хочет создать уникальный опыт в своем доме или офисе.

Различные типы RGB-подсветки

RGB-подсветка предлагает различные варианты добавления цветов к домашнему освещению или освещению мероприятий. Доступно несколько типов RGB-подсветки, каждая из которых предлагает уникальные преимущества.

RGB светодиодные ленты

Ленточные светодиоды являются наиболее популярным типом RGB-подсветки. Вы можете разрезать эти тонкие светодиодные ленты по размеру и согнуть их в формы. Это обеспечивает максимальную гибкость при создании индивидуального дизайна освещения. А светодиодные ленты освещают шкафы, столешницы и даже лестницы. Вы даже можете использовать эти RGB светодиодные ленты для освещения гостиной или игровой комнаты.

RGB-светодиоды

Светодиодные модули — это еще один тип RGB-подсветки, популярность которого растет. Они намного больше, чем светодиодные ленты. Эта особенность делает их подходящими для больших проектов освещения. Кроме того, они поставляются с регулируемыми монтажными кронштейнами. Вы можете использовать его в качестве акцентного освещения для высоких потолков или потолочных прожекторов для розничных магазинов.

RGB-прожекторы

Они идеально подходят для выделения определенных областей или объектов в пространстве. Кроме того, эти прожекторы поставляются с регулируемыми головками. Таким образом, вы можете отрегулировать угол луча на желаемой цели.

Традиционные лампочки RGB

Их можно использовать как обычные лампочки вместо ламп накаливания или люминесцентных ламп. И они подключены к контроллеру, который позволяет регулировать цвет и яркость лампочки.

RGB-прожекторы

Прожекторы RGB обеспечивают направленное освещение с возможностью изменения цвета. Кроме того, это позволит вам регулировать цвет и яркость света на расстоянии.

RGB-светодиод с общим катодом

RGB-светодиод с общим катодом — это тип светодиодного освещения, в котором используются три цвета: красный, зеленый и синий. Этот тип светодиодного освещения может создавать различные цвета. Кроме того, вы можете использовать его в различных приложениях, таких как освещение сцены и архитектурное освещение.

В светодиодах с общим катодом все три светодиода подключены к одной и той же отрицательной клемме. Это позволяет одновременно запитать все три светодиода. Таким образом, он создает широкий спектр цветов при смешивании. Кроме того, вы можете создавать разные цвета, изменяя интенсивность каждого светодиода. Кроме того, светодиоды RGB с обычным катодом относительно просты в использовании и управлении, что делает их популярными для различных проектов. Они идеально подходят для добавления цвета и чутья к любому дизайн-проекту.

RGB-светодиод с общим анодом

Обычным анодом для светодиодного освещения RGB является конфигурация светоизлучающих диодов (LED), в которой положительная сторона каждого цвета подключена к стандартному положительному напряжению. Это позволяет всем светодиодам получать питание от одного источника. Эта конфигурация позволяет одному источнику питания управлять несколькими цветами в системе светодиодного освещения RGB. Кроме того, все три цвета в системе можно включать и выключать одновременно, управляя одним источником напряжения. Это делает систему высокоэффективной и экономичной для приложений, требующих нескольких цветовых вариантов.

Основные факторы, на которые следует обратить внимание перед покупкой светодиодных лент RGB

Есть несколько основных факторов, которые следует учитывать перед покупкой. К ним относятся качество света, энергоэффективность и тип освещения, который вам нужен. Вот краткое руководство, которое поможет вам принять обоснованное решение.

Качество

Когда дело доходит до Светодиодные полосы света, качество имеет значение. Поэтому очень важно искать продукты с высококачественными компонентами и надежной работой. Кроме того, вам следует искать продукты с высококачественными чипсетами, прочной конструкцией и длительными гарантиями. И если вы ищете светодиодные ленты RGB самого высокого качества, выбирайте LEDYи! Вся наша продукция прошла лабораторные испытания и сертифицирована, что гарантирует высочайшее качество.

Энергоэффективность

Светодиодные ленты могут быть очень энергоэффективными. Поэтому ищите продукты, сертифицированные как энергоэффективные и с низким энергопотреблением. Это сэкономит ваши расходы в долгосрочной перспективе.

Тип освещения

Различные приложения требуют различных типов освещения. Итак, рассмотрим конкретную заявку на установку светодиодных лент. Затем выберите продукт, который в основном создан для этой функции. Например, если вам нужны светильники для наружного использования, ищите водонепроницаемые или атмосферостойкие изделия. В этом случае LEDYi может предоставить водонепроницаемые светодиодные ленты со степенью защиты IP68. Итак, переходим к нашему RGB светодиодные ленты будет вашим лучшим решением!

Гарантия

Гарантия на любой продукт, прямо или косвенно, позволяет вам узнать о его качестве и долговечности. Вот почему гарантийное освещение имеет значение. Итак, вы всегда должны искать светодиодные ленты с лучшей гарантийной политикой. Однако на светодиодные ленты LEDYi предоставляется гарантия 3-5 лет. Итак, вы, несомненно, можете выбрать нашу RGB-подсветку!

Использование RGB-освещения

RGB-подсветка является привлекательным дополнением к любому пространству. Будь то дома, в офисе или в коммерческом помещении, RGB-подсветка отлично работает. Его использование заключается в следующем:

Главная

RGB-подсветка может создать уютную атмосферу. Он идеально подходит для добавления атмосферы в гостиную, спальню или игровую комнату. Благодаря множеству цветовых вариантов вы можете настроить внешний вид любой комнаты всего несколькими щелчками на пульте дистанционного управления!

Office

RGB-подсветка может помочь поддерживать высокую производительность и моральный дух. Тонкое свечение светодиодных ламп может создать ощущение концентрации и сосредоточенности, позволяя сотрудникам контролировать свое окружение. Кроме того, вы можете использовать эти RGB-подсветки в туалете, вестибюле или приемной офиса.

Коммерческое использование

RGB-подсветка создает захватывающую атмосферу в барах, клубах и ресторанах. Кроме того, он создает динамические цветовые схемы в сочетании с энергоэффективностью, что делает его привлекательным вариантом для бизнеса.

Как установить RGB-подсветку

Установка RGB-подсветки — простой процесс. Вы можете превратить любое место в живую и развлекательную среду с помощью нескольких простых шагов. Вот как начать:

Шаг: 1: Выбор RGB-подсветки

Начните с выбора типа RGB-подсветки, которую вы хотите установить. Вы можете предпочесть полосы, прожекторы или световые полосы, в зависимости от ваших потребностей.

Шаг: 2: Определите место

Затем решите, где разместить светильники в пространстве, которое вы хотите осветить. Обязательно подумайте, сколько света необходимо и какой свет лучше всего подходит для внешнего вида.

Шаг: 3: Проводка

После того, как вы выбрали свет и места, пришло время приступить к настройке! Начните с подключения источника питания и блока контроллера RGB к каждому источнику света. Кроме того, убедитесь, что все провода надежно подключены и нет оголенных проводов.

Шаг: 4: Окончательная настройка

Наконец, используйте блок контроллера, чтобы настроить цвета и уровни яркости RGB-подсветки в соответствии с вашими предпочтениями. Вы также можете выбрать некоторые предварительно запрограммированные режимы освещения, если хотите! Вот и все! Выполнив эти простые шаги, вы сможете насладиться новой настройкой RGB-подсветки.

Советы по использованию RGB-подсветки

Светодиодное освещение RGB может быть захватывающим и энергоэффективным способом осветить комнату. Вот несколько советов по использованию светодиодной RGB-подсветки, которые помогут вам получить от нее максимальную отдачу.

• Начните с основ: Убедитесь, что у вас есть правильный тип светодиодного освещения RGB для пространства, с которым вы работаете. Некоторые светильники лучше подходят для внутренних помещений, а другие лучше всего подходят для использования на открытом воздухе.
• Проявите творческий подход: Светодиодная RGB-подсветка позволяет творчески подходить к цветовой гамме. Вы можете использовать его для создания захватывающей и яркой атмосферы в любом пространстве.
• Не переусердствуйте: Слишком много светодиодного освещения RGB может быть подавляющим, поэтому используйте его экономно и в меру, чтобы получить наилучшие результаты.
• Рассмотрите свой источник энергии: Убедитесь, что ваше освещение подключено к надежному источнику питания, который не вызовет проблем или отключений электроэнергии.
• План на будущее: Прежде чем устанавливать освещение, спланируйте, куда вы хотите его поставить и как вы хотите, чтобы оно выглядело. Закончив все, убедитесь, что все выглядит наилучшим образом.

Как подключить светодиодную RGB-подсветку к компьютеру?

Подключение светодиодных RGB-светильников к компьютеру — отличный способ добавить красочные световые эффекты в любое рабочее пространство. Вот шаги, чтобы сделать это всего за несколько простых шагов.

• Во-первых, вам необходимо приобрести светодиодную ленту RGB и необходимые соединительные кабели. Светодиодная лента RGB подключается к USB-порту вашего компьютера, а провода подключаются к светодиодной ленте.
• Затем установите правильные драйверы для светодиодной ленты на свой компьютер. После установки драйверов вы сможете найти светодиодную ленту в диспетчере устройств.
• После подключения светодиодной ленты откройте предпочитаемое программное обеспечение для освещения. Затем начните настраивать параметры желаемого светового эффекта. Установите разные цвета для каждого источника света или сгруппируйте несколько источников света вместе для еще более впечатляющего эффекта.
• Наконец, как только вы настроите параметры освещения, подключите адаптер питания и наслаждайтесь новым световым шоу RGB LED! Теперь вы можете добавить забавные и красочные световые эффекты в свое рабочее пространство, выполнив несколько простых шагов.

Как работает смешивание цветов со светодиодными лентами RGB?

Вы можете создавать фантастические эффекты, понимая, как свет работает и взаимодействует с разными цветами. Более того, свет имеет разные длины волн, и каждый цвет имеет свою длину волны. Таким образом, когда три основных цвета — красный, зеленый и синий — объединяются, они создают ряд вторичных цветов, таких как желтый, голубой, пурпурный и белый. Это аддитивное смешение цветов. Таким образом, RGB-подсветка может отображать более 16 миллионов оттенков.

Кроме того, светодиодные ленты RGB посылают электрические сигналы каждому из трех основных цветов. Вы можете создать любой желаемый цвет, изменив интенсивность каждого оттенка. Все три основных цвета должны быть на полную мощность, чтобы получить белый свет. Кроме того, уменьшение интенсивности каждого из них создаст оттенки серого.

Кроме того, вы можете использовать практически любой контроллер со светодиодными лентами RGB для управления отдельными источниками света. Изменяя настройки вашего контроллера, вы можете создавать множество различных эффектов. Например, исчезновение и исчезновение или медленное преобразование одного цвета в другой.

В чем разница между RGBW и RGB-освещением?

Освещение RGB и RGBW — это два типа освещения, которые популярны во всем мире. Эти технологии используют светодиоды для создания широкого спектра цветов и эффектов, но между ними есть некоторые важные различия.

Как вы знаете, RGB-подсветка является наиболее распространенным типом светодиодного освещения 3-в-1. Он использует три отдельных светодиода — красный, зеленый и синий — для создания различных цветов и эффектов. Эти огни также могут давать белый свет при смешивании с высокой интенсивностью. Но белые оттенки RGB-подсветки не являются чисто белыми.

С другой стороны, RGBW-освещение — это чип-светодиод 4-в-1. Он похож на RGB-освещение тем, что использует несколько светодиодов, но добавляет к ним дополнительный белый светодиод. Этот дополнительный светодиод может производить белый цвет в диапазоне от теплого до превосходного. Это делает освещение RGBW идеальным для приложений, где требуется белый свет.

Наконец, освещение RGB и RGBW имеет множество преимуществ и может использоваться в различных приложениях. Однако, если вам нужен белый свет в вашей установке, RGBW — это то, что вам нужно! Тем не менее, если вы ищете доступный вариант, выбирайте RGB.

RGB и CMYK: в чем разница?

RGB и CMYK — это две разные цветовые модели, используемые в печати и дизайне. Поэтому понимание различий между ними необходимо для создания наилучших возможных дизайнов.

Он обозначает красный, зеленый и синий цвета и является наиболее распространенной цветовой моделью, используемой для цифровых дисплеев. Эта модель обычно используется для воспроизведения цветов на мониторах и других цифровых устройствах. Хотя вы можете использовать RGB для печати дизайна, это может быть лучше, поскольку цвета могут немного отличаться от того, что вы видите на своем цифровом устройстве.

Он обозначает голубой, желтый, пурпурный и ключевой (черный). В отличие от RGB, эта цветовая модель в основном используется для печати. Поскольку в процессе печати вместо света используются чернила четырех цветов, CMYK дает более точные и яркие цвета, более близкие к тому, что вы видите на экране. И это рентабельно, так как вам не нужно несколько чернильных картриджей для каждого цвета.

Выбор правильной яркости для RGB-подсветки

При правильном выборе яркость для ваших источников света RGB рассмотрите пространство, которое вы настраиваете.

• Первый шаг — определить, хотите ли вы тонкий или смелый эффект. Если вам нужен тонкий эффект, рекомендуется более низкий уровень яркости. С другой стороны, если вы хотите более драматичный вид, может быть лучше более высокий уровень яркости.
• Учитывайте размеры комнаты и количество света, которое уже есть в ней. В большей комнате с меньшим количеством естественного света может потребоваться более высокий уровень яркости, чем в меньшей комнате с большим количеством естественного света.
• При выборе RGB-подсветки обратите внимание на ее световой поток. Это измеряет, сколько света излучает лампочка, и поможет вам определить, насколько ярким или тусклым будет ваше пространство.
• Подумайте, как часто вы планируете использовать RGB-подсветку. Если вы планируете использовать их часто, выберите более высокий уровень яркости. Это облегчает просмотр.
• Поэкспериментируйте с различными уровнями яркости, пока не найдете тот, который лучше всего подходит для помещения. Быть смелым; попробуй что-нибудь новое. Поэкспериментируйте с различными настройками, пока не найдете правильный баланс для своих нужд.

Использование систем управления с RGB-подсветкой

RGB-подсветка, управляемая системой управления, предлагает бесконечные возможности для творчества и самовыражения. И они создают динамические световые эффекты, которые сделают любое пространство ярким.

• Система управления позволяет пользователю регулировать яркость и цвет своих огней. Кроме того, это позволит настроить пространство.
• С помощью системы управления RGB-подсветку можно запрограммировать на быстрое изменение цвета и яркости. Таким образом, он позволяет создавать широкий спектр уникальных эффектов.
• Эти светильники можно использовать в жилых и коммерческих помещениях, что делает их отличным выбором для любого помещения.
• Системы управления просты в установке и подключаются к светильникам по беспроводной связи. Это позволяет быстро и легко настроить.
• Пользователи имеют полный контроль над своими огнями с помощью системы управления. От их затемнения для создания уютной атмосферы до ярких и ярких для вечеринок и мероприятий.

Советы по поддержанию RGB-освещения

Вот несколько советов, как поддерживать RGB-подсветку в хорошем рабочем состоянии:

• Регулярная очистка светильника: Пыль, грязь и другие частицы могут попасть в осветительный прибор и привести к уменьшению или искажению светового потока. Регулярная очистка светильника поможет сохранить оптимальную яркость и насыщенность цвета.
• Проверьте наличие ослабленных соединений: Со временем соединения могут ослабнуть или разъединиться из-за вибрации или движения. Убедитесь, что все соединения надежны и затянуты, чтобы предотвратить любые неисправности.
• Избегайте повреждения водой: Влага может повредить электронику RGB-светильника и привести к плохой работе или даже к полному выходу из строя. Старайтесь, чтобы область вокруг светильника была сухой и свободной от избыточной влаги.
• Правильное хранение: Храните осветительные приборы RGB, когда они не используются, в сухом прохладном месте вдали от прямых солнечных лучей и источников тепла, что может привести к их перегреву и прекращению правильной работы.

Устранение неполадок с RGB-подсветкой

Обладая нужными инструментами и знаниями, любой может легко справиться с устранением неполадок RGB-освещения. Вот несколько инструкций:

Использование светодиодов при токе выше номинального

Крайне важно избегать использования светодиодов с током выше номинального, чтобы предотвратить повреждение светодиода и создать потенциальную опасность возгорания. Когда светодиоды питаются током выше номинального, они производят больше тепла, чем могут рассеять. И это может привести к их перегреву и преждевременному выходу из строя. В конечном итоге это приводит к дорогостоящему ремонту и замене.

Чтобы ваши светодиоды были безопасными и долговечными, производители всегда рекомендуют использовать правильный рейтинг. Итак, убедитесь, что ток, протекающий через ваши светодиоды, никогда не превышает номинальный ток, указанный производителем.

Колебания напряжения

Колебания напряжения могут нанести ущерб светодиодному освещению, что приведет к снижению производительности, сокращению срока службы и даже выходу из строя. Драйверы светодиодов предназначены для регулирования напряжения. Это обеспечивает постоянный уровень мощности независимо от входного напряжения. Кроме того, это помогает защитить светодиоды от любых внезапных изменений напряжения, которые могут привести к повреждению. Кроме того, драйверы светодиодов должны быть совместимы с типом используемого светодиода.

Вы можете предпринять несколько других шагов, чтобы дополнительно защитить светодиодное освещение от колебаний напряжения. Например, установка устройств защиты от перенапряжения или источников бесперебойного питания (ИБП) и т. д., а устройства защиты от перенапряжения помогут защитить ваши светодиодные фонари от внезапных скачков напряжения, которые могут повредить вашу систему. Кроме того, ИБП обеспечит стабильное электропитание в случае отключения электроэнергии.

Неправильная установка светодиодного освещения

Правильная установка светодиодного освещения жизненно важна для безопасности и энергоэффективности. Однако неправильная установка светодиодного освещения может привести к поражению электрическим током и потере энергии. Вот несколько советов о том, как избежать неправильной установки светодиодного освещения.

• Во-первых, убедитесь, что светодиодные фонари совместимы с существующей проводкой. Если вы используете светодиодный светильник с подключаемым модулем, убедитесь, что мощность соответствует мощности розетки. А при установке проводных светодиодных ламп убедитесь, что цепь рассчитана на мощность ламп.
• Во-вторых, убедитесь, что все соединения безопасны. При подключении проводов от существующего светильника или розетки к светодиодному светильнику убедитесь, что все соединения затянуты и правильно выполнены. Потому что неплотные соединения могут привести к искрению и другим опасностям, связанным с электричеством.
• В-третьих, всегда в пределах максимальной мощности на выключателях или розетках. Перегрузка цепей может привести к повреждению как электрической системы, так и светодиодных фонарей.
• В-четвертых, всегда привлекайте квалифицированного электрика для любых электрических работ, связанных со светодиодными лампами. Опытный электрик сможет правильно и безопасно установить светильники. Это гарантирует их правильную установку и безотказную работу долгие годы.

Блоки питания низкого качества

Некоторым некачественным блокам питания может потребоваться больший ток для полного питания RGB-подсветки, что приводит к тусклому или мерцающему свету. А плохо сконструированные блоки питания могут перегреться или даже вызвать возгорание, если они используются со слишком большим количеством светодиодов или в течение длительного времени. Чтобы защититься от этого, лучше всего искать качественный блок питания со встроенными функциями безопасности.

Кроме того, при выборе источника питания для вашего RGB-освещения ищите тот, который соответствует количеству светодиодов, которые вы будете использовать. Кроме того, убедитесь, что вы выбрали один протестированный и сертифицированный UL или другой авторитетной испытательной организацией. Это гарантирует, что вы получите наилучшую производительность.

Плохие соединения

Чтобы обеспечить вашу безопасность, вот несколько советов о том, как избежать плохих соединений в RGB-освещении.

• Во-первых, всегда проверяйте мощность и напряжение ваших ламп и убедитесь, что они соответствуют вашему источнику питания. Перегрузка ламп слишком высоким напряжением может привести к их перегреву и искрению.
• Во-вторых, убедитесь, что все соединения надежны и затянуты. Любые неплотные соединения могут вызвать искрение или вспышку в цепи, что может привести к электрическому возгоранию. Осмотрите каждое соединение, прежде чем выключать свет.
• В-третьих, никогда не подключайте две разные системы освещения, так как это может вызвать короткое замыкание и перегрузку системы.
• Наконец, если у вас когда-нибудь возникнет искрение или искрение в вашей системе освещения RGB, немедленно отключите питание и обратитесь за помощью к сертифицированному электрику.

Плохо спроектированная схема

Плохо спроектированная схема может привести к проблемам с электричеством, пожарам и другим проблемам.

• Лучше всего использовать схемы, проверенные и одобренные квалифицированным электриком или инженером. Это уменьшит риск любых потенциальных проблем, связанных с неправильным проектированием или установкой.
• Кроме того, очень важно выбрать надежного поставщика, использующего в своей продукции только качественные материалы.
• Убедитесь, что проводка, используемая для системы освещения RGB, имеет правильный тип и размер для приложения. Если используется неправильный тип провода, это может привести к перегреву и создать опасность возгорания.
• Кроме того, если проводка слишком мала для текущего тока, это может привести к мерцанию или прекращению работы света.

Чрезмерное тепло окружающей среды

Чтобы снизить риск перегрева, убедитесь, что любое освещение RGB расположено в хорошо проветриваемом помещении и вдали от прямых источников тепла. Кроме того, убедитесь, что осветительные приборы не закрыты и не заблокированы. Это может ограничить поток воздуха и увеличить риск перегрева.

Наконец, проверьте номинальную мощность ваших осветительных приборов RGB и убедитесь, что ими можно управлять. Если ваши лампы слишком сильно нагреваются, подумайте о замене их версией с меньшей мощностью. Или используйте дополнительный вентилятор, чтобы обеспечить циркуляцию воздуха вокруг осветительных приборов.

Чрезмерное потребление тока

Вот несколько советов, которые следует учитывать при потреблении тока:

• Убедитесь, что вы используете правильную мощность светодиода для вашей конкретной установки. Использование слишком низкой или слишком высокой мощности может привести к слишком большому потреблению тока.
• Проверьте, нет ли ослабленных проводов или соединений, вызывающих чрезмерное потребление тока. Кроме того, убедитесь, что все кабели должным образом изолированы, чтобы предотвратить короткое замыкание.
• Если вы используете несколько источников света, убедитесь, что они подключены последовательно, а не параллельно. Это поможет убедиться, что фонари не потребляют слишком много тока от источника питания.
• Избегайте использования дешевых источников питания или диммерных выключателей, так как это может привести к чрезмерному потреблению тока и даже к возгоранию.
• Убедитесь, что трансформатор или источник питания, который вы используете, рассчитаны на мощность вашей RGB-подсветки.

Частое включение/выключение

Постоянное включение и выключение RGB-подсветки может вызвать чрезмерную нагрузку на устройство и его компоненты. Это может привести к сбоям в работе или даже к необратимому повреждению с течением времени. Чтобы избежать этого, держите свет включенным и выключенным по мере необходимости. Если вам нужно выключить его, дайте устройству несколько минут, чтобы остыть, прежде чем снова включать его.

Креативное использование светодиодной ленты RGB

Светодиодные ленты RGB — популярный и универсальный способ добавить цвета и света практически в любое пространство. Однако для тех, кто ищет более творческого применения, вот несколько идей:

Кухня Атмосфера

Светодиодные ленты RGB могут освещать кухонные столы, шкафы или фартуки. Это отличный способ создать уютную атмосферу и показать свои любимые блюда или декор.

Домашний кинотеатр

Вы можете оживить свой домашний кинотеатр с помощью светодиодных лент RGB. Используйте полосы, чтобы осветить стены и создать визуально привлекательную атмосферу, которая сделает ваш вечер кино более приятным.

Наружное освещение

Светодиодные ленты RGB идеально подходят для наружного освещения, поскольку они могут выдерживать дождь и другие погодные условия. Используйте их, чтобы осветить дорожки или террасы для уникального вида, который сделает ваше открытое пространство еще более привлекательным.

Освещение настроения в спальне

Создайте уютную атмосферу в своей спальне с помощью светодиодных лент RGB. Вы можете использовать полосы, чтобы выделить произведения искусства, мебель или даже стены. Это создаст уникальный образ, который заставит вас чувствовать себя расслабленным и уютным, когда вы ложитесь спать.

Преимущества и недостатки использования RGB-освещения

RGB-подсветка отлично подходит для внутреннего и наружного использования. И они имеют широкий спектр преимуществ. Тем не менее, у этих светильников есть несколько недостатков. Это-

Преимущества RGB

Одним из значительных преимуществ RGB-подсветки является ее универсальность. Вы можете использовать его практически в любой обстановке, в помещении или на улице, и создать уникальный вид для вашего пространства. Кроме того, вы можете настроить цвет ваших источников света несколькими щелчками мыши или настроить их так, чтобы они менялись сами по себе в течение дня. Это позволяет легко настроить освещение в соответствии с любым настроением или темой.

Они также производят меньше тепла, поэтому ваш счет за электроэнергию останется прежним. Кроме того, светодиодные RGB-лампы намного ярче, чем традиционные лампы накаливания. Таким образом, вы можете получить больше света от меньшего количества светильников.

Недостатки RGB

Наиболее заметные недостатки RGB-освещения заключаются в том, что оно требует более высоких первоначальных затрат из-за сложности компонентов, необходимых для его правильной работы.

Как подключить несколько светодиодных лент RGB?

Вам понадобится несколько основных элементов для подключения нескольких светодиодных лент RGB, включая блок питания, контроллер светодиодов и светодиодные ленты.

• Первое рассчитайте общую мощность светодиодных лент, которые вы используете. Это определит размер блока питания, который вам понадобится.
• Далее, подключите блок питания к светодиодному контроллеру. Затем подключите светодиодные ленты к контроллеру с помощью 3-контактного или 4-контактного разъема.
• Наконец, подключите контроллер к розетке, и все готово!

Как лучше всего управлять светодиодной лентой RGB?

Управление светодиодной лентой RGB улучшает атмосферу в любом помещении. Есть несколько способов управления лентой, но лучше всего использовать пульт дистанционного управления.

• С помощью пульта дистанционного управления вы можете легко регулировать яркость света и менять цвета всего за несколько кликов.
• Вы также можете настроить подсветку так, чтобы она переключалась между разными цветами или создавать собственные цветовые комбинации.
• Пульт дистанционного управления позволяет легко регулировать освещение в любой комнате без ручной регулировки каждого источника света.
• С помощью дистанционного управления вы также можете настроить таймеры, чтобы свет включался или выключался в определенное время дня. Это упрощает создание автоматизированной системы освещения для вашего дома или офиса.

Часто задаваемые вопросы

Нет, RGB-светодиоды не меняют цвет постоянно сами по себе. Вместо этого они обычно создают динамические световые эффекты, но не меняют цвет самостоятельно. И они должны быть запрограммированы на изменение цвета контроллером или драйвером. Таким образом, вы можете управлять его окраской с помощью дистанционного или другого метода управления.

Наиболее существенная разница между RGB и монохроматическим освещением заключается в количестве цветов, которые они воспроизводят. Освещение RGB может воспроизводить любой цвет в спектре, от ярко-желтого до темно-синего и пурпурного. Монохроматическое освещение может сделать только один цвет.

Хорошей новостью является то, что светодиодные ленты RGB, как правило, безопасны для домашнего использования. Кроме того, низкое напряжение ламп делает их безопасными для прикосновения, поскольку они не нагреваются так, как традиционные лампы накаливания. Кроме того, светодиоды не содержат опасных материалов, таких как ртуть или свинец. Так что нет риска интоксикации. Однако плохо установленные или неисправные планки могут привести к поражению электрическим током, что может быть опасно.

Ответ зависит от качества ленты и от того, насколько часто она используется. Как правило, высококачественные светодиодные ленты RGB могут работать до 50,000 XNUMX часов при правильном использовании. Но, к сожалению, это довольно долго — более пяти лет при непрерывном использовании! Вы также должны учитывать тип источника питания, который вы используете для своих светодиодных лент RGB. Для увеличения продолжительности жизни.

Одноцветные светодиодные ленты обычно излучают один цвет, например красный, зеленый или синий. С другой стороны, светодиодные ленты RGB могут излучать несколько цветов. А одноцветные светодиодные ленты могут отлично смотреться в конкретных приложениях. Но если вы хотите создать множество различных образов, то светодиодные полосы RGB — это то, что вам нужно.

Максимальная длина рулона светодиодной ленты может варьироваться в зависимости от типа выбранной вами светодиодной ленты. Как правило, большинство светодиодных лент поставляются в рулонах по 5 или 16.4 метров (10 фута).

Более того, некоторые компании предлагают 50-метровые (164-футовые) и даже 100-метровые (328-футовые) рулоны.

Тип источника питания, необходимого для светодиодной ленты RGB, зависит от длины светодиодной ленты и тока, необходимого для работы. Как правило, для светодиодных лент длиной 5 метров и менее требуется адаптер питания постоянного тока 12 В. Однако, если длина светодиодной ленты превышает 5 метров, может потребоваться адаптер питания 24 В постоянного тока. Кроме того, важно отметить, что номинальный ток адаптера питания должен быть больше или равен общему току светодиодной ленты.

Да, вы можете обрезать светодиодные ленты RGB по размеру! Это легко сделать и не требует специального оборудования. Когда все будет готово, измерьте необходимую длину и отметьте точку на полосе света. Затем аккуратно разрежьте ножницами отмеченную область. Наконец, добавьте разъем, чтобы обеспечить правильное подключение и установку.

Заключение

В заключение, RGB-подсветка — отличный способ персонализировать пространство или добавить изюминку в типичную обстановку. Его легко установить, и его можно использовать по-разному: от добавления цвета в игровую среду до создания расслабляющей атмосферы в спальне.

Освещение RGB также относительно доступно, что делает его привлекательной альтернативой. При правильной настройке и аксессуарах RGB-освещение может создавать впечатляющие визуальные эффекты, которые украсят любое помещение.

Однако есть несколько вариантов RGB-подсветки, из которых RGB светодиодные ленты являются наиболее привлекательными. Поэтому, если вы ищете высококачественные светодиодные ленты RGB, LEDYi — ваш идеальный партнер по освещению. Мы предоставляем вам широкий ассортимент Светодиодные полосы света с возможностью настройки. Так, Контакты Как можно скорее!

Принцип работы и схемы подключения двухцветных светодиодов

Словосочетание двухцветный светодиод свидетельствует о свечении такого чипа двумя цветами. У этого вида источников света 2 разноцветных кристалла и 2 или 3 вывода. Конструкция похожа на RGB, но принцип работы другой – один кристалл горит, если ток проходит одном направлении, второй – при изменении полярности. Это особенность используется в индикаторах и системах сигнализации различного электрооборудования.

Характеристика двухцветных диодов с двумя и тремя выходами

В двухцветный диод установлены 2 кристалла,соединенные встречно-параллельно. Корпус имеет стандартные размеры DIP И SMD с двумя или тремя выводами. При первом варианте каждый вывод служит анодом одного кристалла и катодом другого. Такой источник излучает 2 или 3 цвета. Третий получается при одновременном свечении обеих кристаллов.

Возможные комбинации цветов:

• красный и синий;
• красный и зеленый;
• красный и желтый или желто-зеленый;
• синий и желтый;
• зеленый и желтый.

Падение напряжения зависит от цвета кристалла:

• красный 1,6 В;
• зеленый 1,8 В;
• синий 3,5 В;
• желтый 1,7 В.

Важно! Двухцветный светодиод всегда можно заменить двумя чипами разного цвета, соединенными по соответствующей схеме.

Если у двухцветного светодиода 2 вывода, кристаллы соединены встречно-параллельно. В конструкции с общим анодом или катодом установлено 2 светодиода разного цвета.

В чипах с двумя выводами общий контакт чаще всего расположен посередине корпуса, но бывают исключения. Определить полярность можно при помощи омметра.

Цвета кристаллов подбираются в соответствии с правилами эргономики. Зеленый цвет чаще всего указывает на нормальную работу оборудования, красный – на аварийную ситуацию. Для определения режима ждущего режима используется желтый цвет. Синие кристаллы используются для подсветки поверхностей темных оттенков.

Принцип работы двухцветных светодиодов

Принцип работы элементов с двумя выводами простой. Цвет свечения меняется одновременно с изменением полярности подключения. Это значит, что цвет полностью зависит от того, в какому пути проходит ток. При подаче плюса на один из выводов один кристалл начинает светиться, второй запирается. После смены полярности запертый начинает светиться, светящийся запирается.

Такая схема используется в индикаторах, работающих от переменного напряжения. Двухцветные диоды соединяются параллельно и встречно, ток ограничивает один резистор. Такие элементы часто монтируются в кнопочные выключатели, при помощи которых меняется цвет свечения.

Так как цвет свечения светодиодов ненасыщенный и тусклый, при смешении образуется оттенок, который человеку сложно определить. Еще одна особенность – изменение оттенка при взгляде на источник света с различных ракурсов.

Ситуация меняется, если речь идет о двухцветном светодиоде с тремя выводами в сочетании с микроконтроллером. Эта схема дает возможность включать каждый цвет по отдельности и одновременно оба. При подключении к схеме ШИМ регулятора появляется возможность менять яркость свечения каждого кристалла, чтобы добавить дополнительные оттенки.

Сфера применения

Особенности спектра излучения не мешают светодиодам с двойным свечением найти сферу применения.

Светодиодные индикаторы на основе двухцветных диодов используются:

• в рекламе;
• в системах сигнализации (светофорах, мигалках, указателях, электронных табло);
• в электродвигателях (для определения стороны вращения);
• при декорировании помещений;
• в телефонах, планшетах, фотоаппаратах;
• в зарядках различных аккумуляторов;
• для тюнинга автомобилей.

Внимание! Двухцветная лампа с цоколем H7 устанавливается в фары автомобилей ближнего (белая) и дальнего (желтая) света, с цоколем PY21W или P21W – в поворотники (красная) и габариты (желтая).

В быту из двухцветных светодиодов можно сделать гирлянду. Одни цвет горит во время положительного полупериода, второй – во время отрицательного.

Схемы подключения двухцветных светодиодов

Чтобы сделать электроприбор своими руками, необходимо знать, как подключить двухсветный светодиод. Самый простой (но не совсем правильный) вариант – подключаем питания к ножкам через резистор и определяем циклов включения/выключения.

Чтобы добавить к схеме резистор, необходимо рассчитать значения его сопротивления и мощности.

С 2015 года ГОСТом 29433-2014 определены новые параметры напряжения электросети:

• номинальное 230 В;
• минимальное 207 В, под нагрузкой 198 В;
• максимальное 253 В.

Сопротивление резистора должно иметь такое значение, чтобы через него мог протекать ток, необходимый для нормального функционирования двухцветного светодиода, но элемент при этом не перегревался. Поэтому значение номинального тока 20 мА для расчетов заменяется другим значениеем – 7 мА = 0,007 А, позволяющим диоду нормально светиться.

Купить нужно элемент на 33 кОм.

Купить нужно элемент на 2 Вт.

Для проверки рассчитывается ток при максимальном напряжении:

Это значит, что резистор на 2 Вт не перегреется даже при максимальном значении напряжения сети.

Внимание! Если двухцветный светодиод имеет 2 вывода, он подключается при помощи одного резистора. При наличии трех выводов требуются 2 резистора, сопротивление вычисляется отдельно для каждого (ток у кристаллов с различным цветом отличается).

На таймере 555

Таймером 555 называют интегральное устройство, генерирующее импульсы через определенные промежутки времени. Доступны модели в пластиковом и металлическом DIP и SMD корпусе на 4,5 – 16 В. Основная сфера применения в быту – управление трехцветными лентами и лампами. Таймер 555 включает цвета поочередно. Стандартное напряжение питания 5 В, перевести на 12 В можно, если поменять сопротивление резисторов.

Похожую схему с таймером 555 можно создать для управления двухцветным светодиодом. Нужно запитать схему от сети 220 В через понижающий трансформатор. Напряжение стабилизирует регулятор 7805. У трансформатора может быть одна или несколько обмоток. При втором варианте требуется дополнительный вывод от обмотки на 12 В.

Если светодиод многоцветный, в схему включается столько таймеров, сколько цветов. Цветные элементы подключаются к выводам 555 через резисторы. В процессе изменения сопротивления интенсивность свечения меняется от минимального до максимального значения.

До 1а

Чтобы управлять двухцветными светодиодами, работающими на токе до 1 А, используется схема TA7291P, оснащенная двумя входами и выходами. Двухцветный светодиод подключается к выходу. Если логика диодов, транзисторов и реле одинаковая, а выходы отличаются, чип не светится.

При одинаковых логических уровнях схема работает иначе. Если на входах уровни различаются, один из выходов присоединяется с общей проводкой, что приводит к присоединению с ней катода двухцветного диода и резистора. Напряжение на втором выходе меняется одновременно с напряжением на входе. Это дает возможность регулировать интенсивность свечения.

Напряжение на втором выходе подается из микроконтроллера, выдающего импульсы. Кроме яркости свечения микроконтроллер контролирует входы, поэтому возможно регулирование алгоритма управления и оттенков свечения.

Важно! Параметры резистора рассчитываются, базируясь на предельно допустимый ток двухцветного светодиода.

Основные выводы

Радиолюбители используют двухцветные светодиоды в различных самодельных осветительных приборах:

• «Электронном сердце» с таймером 555 и генератором для украшения помещений при поведении различных торжеств;
• моделях железнодорожного переезда;
• регуляторах яркости изделий из светодиодов;
• регуляторах мигания;
• «Рулетке» (вращающемся круге) на основе таймера 555;
• 3 D куба на основе микросхемы 4020;
• поворотниках для мотоциклов, укрепляемых на шлеме;
• линейных светильниках для подсветки растений.

В домашних условиях любое устройство следует конструировать так, чтобы постоянно светился один базовый цвет. Чаще всего это зеленый, сигнализирующий о подключении к питанию. Другой вариант – установка каждого диода на отдельное место и ввод режима, включающего суммарное свечение.

Если делать лампы из двухцветных диодов, то необходимо знать, что самостоятельный монтаж может привести к неожиданному спектру свечения. Если источник света перегорит, придется переделывать всю систему.
