На что влияет стартер в автомобиле

для чего нужен стартер

Стартер требуется для того чтобы запускать мотор. Если повернуть ключ зажигания, то с аккумулятора напряжение идет на обмотку реле стартера. В данном случае работает реле. Ток, поступающий от аккумулятора, будет подаваться на электродвигатель. Вал стартера здесь вращает маховик коленвала. Если говорить о строении стартера машины, то оно простое.

Автомобильный стартер может работать от аккумулятора 12 вольт. На грузовых авто 24 вольта. Основной работой такого устройства является создание крутящего момента движка, где происходит реакция сгорания топлива.

Как все работает?

Стартер можно назвать двигателем постоянного тока. Ток, идет в обмотку мотора. Он в данном случае возбуждает магнитное поле. Вал начинает вращаться. Такое устройство не предназначено для того чтобы осуществлялся постоянный контакт с мотором. Основными деталями стартера могут быть: реле и бендикс.

Реле является элементом, при помощи которого автовладелец имеет возможность управлять стартером. Бендикс – рабочая часть, при помощи которой двигатель стартует. Основные характеристики стартера похожи друг на друга, но различаются в некоторых деталях. Реле имеет якорь, который размещается в сердечнике.

Вокруг него намотана проволока, которая является обмоткой и при подаче напряжения якорь начинает втягивать внутри сердечник. Якорь соединён с рычагом, который толкает бендикс. Если говорить о бензиновом двигателе, то он может заводиться при скорости около 40 об/ мин. Сам процесс запуска здесь небольшой и стартер должен за небольшое время выдать нормальную мощность.

Такое изделие имеет небольшой размер, но его мощность хорошая. Устройство не менялась с момента его изобретения, так как придумать что-то современное очень сложно. На сегодняшний день разработчики стараются сделать устройство намного компактнее. При этом еще можно вполне и снизить нагрузку на его детали. Это можно достигнуть при помощи планетарной передачи между мотором и бендиксом. Такая передача значительно снижает нагрузку на сам электромотор.

Но в данном случае требуется от него большие обороты. Реализовывается все просто, но такое решение имеет и отрицательные стороны меньшая отказоустойчивость такого изделия. Стартер должен быть всегда в рабочем состоянии долгое время. Если мотор запустился, то стартер уже не нужен. Автовладелец здесь ключ зажигания возвращает обратно. Силовое поле в обмотках исчезает. Стартер перестает вращаться.

Признаки неисправности стартера или как по звуку определить поломку

Согласитесь, было бы классно заранее знать, что сломалось в машине, чтобы не перебирать всё подряд и не тратить деньги на ненужные запчасти. По звуку определять поломку могут только профессионалы – скажите вы. Это не так, сегодня будем приближаться к уровню «профи» и научимся определять по первым признакам неисправности стартера.

Прежде чем приступить к изучению материала, рекомендую прочесть статью: «Устройство стартера и его основных элементов». Так будет проще разобраться в сегодняшней теме.

Признаки неисправности втягивающего реле и электромотора

Стартер щёлкает, но не крутит

Такая неисправность появляется, когда втягивающее срабатывает и «выкидывает» бендикс, но электродвигатель не проворачивает коленвал.

Существует две причины:

1. На электромотор стартера не поступает напряжение.
2. Оно может поступать, но из-за слабого контакта в цепи, силы тока не хватает, чтобы крутить якорь, а соответственно бендикс.

В первом случае во втягивающем реле подвижная пластина не замыкает пятаки силовых болтов. А значит, ток не течет от силового болта, где подключен провод от аккумулятора, ко второму болту, к которому прикручена «коса» электродвигателя. Между пластиной и пятаками образовался нагар, который препятствует протеканию тока от АКБ к электромотору.

Для второго случая характерна потеря контакта между гибким проводом от втягивающего до электромотора. Клеммы провода могут окислиться в месте его присоединения к силовому болту.

В электродвигателе неисправен щеточный узел:

1. Стерлись щётки. Да, такое тоже бывает от старости.
2. Протёрлась контактная площадка, к которой прилегают щётки. Реже, но тоже может быть.
3. Ослабли или «залегли» щеточные пружины. Они должны плотно придавливать щетки к площадке «коллектору». Со временем они теряют упругость или ломаются.

Реже встречаются обрывы в обмотках якоря. Были случаи, но тоже реже, обрывается провод щеточного узла к корпусу стартера или окисляется его контакт.

Стартер не щелкает

1. Нет напряжения на управляющем штекере, к которому прикручен провод от замка зажигания. Может быть нарушен контакт, банально «отошел» провод, или он окислился.
2. Неисправна втягивающая обмотка реле.
3. Разряжена аккумуляторная батарея. В этом случае лампы на панели приборов будут светиться в пол накала, вы сразу заметите эту неисправность.
4. Очень редко проблемы возникают в самом замке зажигания. В современных автомобилях неисправности стартера по этой причине возникают крайне редко, только на очень больших пробегах.

Стартер постоянно щелкает

Слышно, как выбрасывается бендикс, но он не фиксируется в маховике, а возвращается в исходное положение и опять «выстреливает». При этом можно слышать, как постоянно включается электромотор.

Это признак неисправности удерживающей обмотки втягивающего реле. Якорь втягивается, но не удерживается во втянутом положении. При этом обесточивается втягивающая обмотка, якорь, под действием возвратной пружины, выскакивает наружу.

При подобных признаках неисправности стартера, рекомендуется провести комплексную проверку втягивающего реле. Только так можно точно определить, где произошла поломка и можно ли её исправить.

Выход из строя бендикса

Стартер щелкает, электромотор вращается, но коленвал не крутит

Это признаки неисправности бендикса. Помните, его шестерня должна свободно вращаться в одну сторону, и заклинивать при попытке провернуть в противоположную сторону?

Так вот, цилиндрики, которые находятся в обгонной муфте, не прижимаются к наружной обойме и шестерня свободно вращается в обе стороны. Это значит, что при вхождении в зацепление с маховиком, бендикс не может крутить коленвал, так как прокручивается.

Это сопровождается звуками работающего электромотора. Он будет работать с большими оборотами, так как ему ничего не мешает раскручиваться до максимальных значений. Если бендикс еще не до конца «погиб», то этот признак неисправности будет периодически проявляться. То есть, сегодня стартер запустил двигатель, а через час может не крутить коленвал, а просто пищать на максимальных оборотах электродвигателя.

Запуск двигателя автомобиля сопровождается жутким скрежетом

Это может быть по двум причинам:

1. Бендикс полностью не вошел в зацепление с маховиком.
2. Изношены зубцы на шестерне или маховике.

В первом случае бендикс подклинивает на валу стартера. Его достаточно разобрать, почистить шлицы, по которым он двигается, и смазать их.

Во втором случае только замена шестерни или маховика. Кстати сказать, эта неисправность появляется не сразу, а вследствие долгой эксплуатации стартера с плохим зацеплением бендикса и маховика. То есть, из-за первой причины.

После запуска двигателя стартер продолжает издавать звуки

1. В этом случае бендикс не вышел из зацепления с венцом маховика, он продолжает вращаться и якорь электромотора продолжает жужжать или свистеть.
2. Не разомкнулись пятаки силовых болтов. Это больше признак неисправности втягивающего реле, потому что внутри его они находятся.

Другие симптомы неисправностей

Электродвигатель с трудом вращает коленвал двигателя автомобиля. По звуку слышно, он начинает «мычать» и еле-еле проворачивать маховик. Это причина либо разряженного аккумулятора, либо стёртых контактных щеток электромотора.

При попытке завести мотор автомобиля, вы услышали щелчок, а потом тишина. После этого лапочки на приборной панели стали гореть в пол накала. Причина этой неисправности стартера банальная – плохой контакт на клеммах аккумулятора.

Подведем итог

Если появились первые признаки поломок стартера, то нельзя откладывать это на завтра. По закону подлости, стартер может отказать в самый неподходящий момент, далеко от дома или цивилизации.

Нужно снять его с автомобиля и провести диагностику, а как это сделать – поговорим в других статьях.

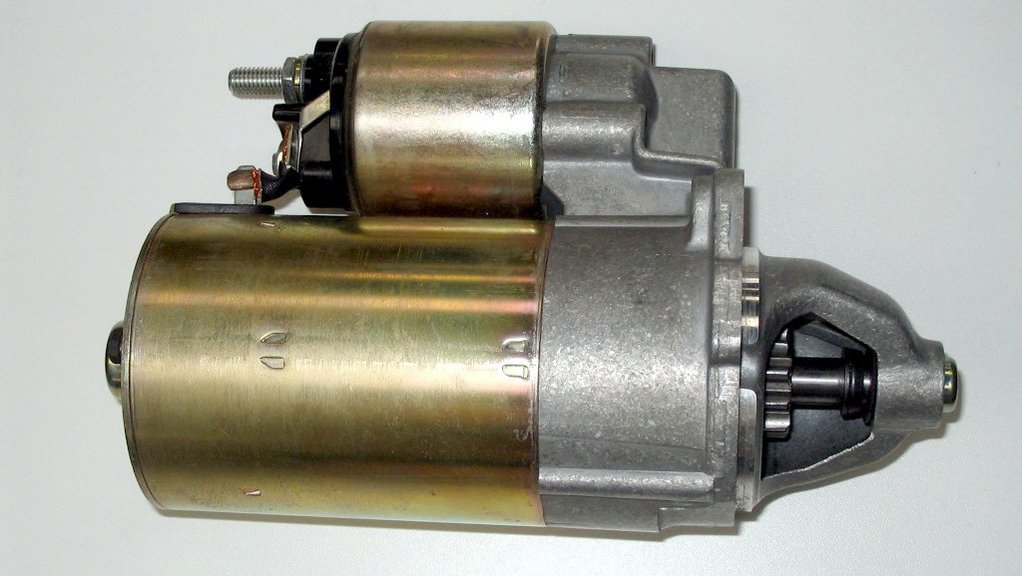

Для чего нужен стартер в автомобиле и где он находится?

Стартер является основным агрегатом пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска мотора. Знать, что такое стартер в автомобиле и для чего он служит необходимо, чтобы определить неисправность и выполнить ремонт.

Описание устройства

Данное устройство выполнено в виде цилиндра, помещенного в металлический корпус. Его длина составляет около 15 см, а диаметр — примерно 7-10 см в зависимости от модели. К стартерному механизму может быть подключен еще один цилиндрический элемент меньших размеров — реле. Узел будет соединяться как минимум с одним проводом от аккумулятора, еще один проводник может идти на реле.

>Для чего нужен стартер в автомобиле и где он находится?

Стартер в автомобиле — это механизм, назначение которого заключается в воздействии на коленвал с целью его прокручивания, необходимого для запуска двигателя.

Стартер устанавливается в месте соединения силового агрегата с коробкой передач. Здесь располагается обычно пластиковый кожух, выполненный в виде колокола. В зависимости от модели авто стартерный механизм может устанавливаться ближе к верхней части либо внизу. В первом случае автовладелец получит к нему доступ из моторного отсека, а во втором — из-под днища. Фиксация устройства осуществляется с помощью двух или трех болтов.

Устройство автомобильного стартера

Конструктивно данный узел в машине состоит из следующих компонентов:

1. вал приводного устройства;
2. втулка, расположенная на передней крышке механизма;
3. ограничительное колечко;
4. шестерня, оснащенная внутренним кольцом обгонной муфты;
5. ролик обгонного шкива;
6. опора вала приводного устройства с вкладышем;
7. ось планетарной шестеренки;
8. уплотнительный элемент;
9. кронштейн рычага механизма;
10. сам рычаг приводного устройства;
11. передняя крышка стартерного механизма;
12. якорное устройство реле;
13. фиксирующая обмотка;
14. тяговая обмотка;
15. втягивающее реле;
16. шток указанного выше элемента;
17. сердечник втягивающего реле;
18. пластина с контактными элементами механизма;
19. защитная крышка втягивающего реле;
20. контактные винты;
21. вывод для подключения плюсовых щеточных элементов;
22. скоба;
23. держатель щеток;
24. плюсовая щетка;
25. вал якорного устройства;
26. стяжной элемент;
27. задняя крышка механизма, оснащенная втулкой;
28. коллекторное устройство;
29. корпус стартера автомобиля;
30. постоянный магнит;
31. сердечник якорного устройства;
32. опора вала якоря с установленным вкладышем;
33. планетарная шестеренка механизма;
34. основная шестерня устройства, являющаяся центральной;
35. водило;
36. шестеренка, оснащенная внутренними зубчиками;
37. кольцо отводки устройства;
38. ступица с внешним колечком обгонной муфты.

Схема стартерного механизма

Принцип работы стартера

При попытке запуска двигателя узел работает следующим образом:

1. Ток подается через замкнутые контактные элементы замка зажигания на реле механизма. После этого он идет на клеммы тяговой обмотки.
2. Якорное устройство тягового реле начинает выполнять поступательные движения внутри корпуса механизма. Это приводит к перемещению обгонной муфты до момента, пока зубчики ее рабочей шестеренки не зацепятся с зубцами венца маховика.
3. Когда якорное устройство тягового реле достигнет конечного положения, это приведет к замыканию контактных элементов. В итоге происходит подача тока непосредственно на обмотку электрического моторчика, а также на элемент, удерживающий реле.
4. Вал стартерного механизма начинает передавать крутящийся момент на коленвал силового агрегата, для чего используется маховик. Подача вращения способствует обеспечению запуска двигателя машины.
5. После того как скорость вращения маховика станет больше, чем коленвала двигателя, зубчики рабочей шестеренки бендикса покинут зацепление с венцом. Это приведет к возвращению пружинки обгонной муфты к начальному состоянию, которое было до запуска ДВС.
6. На следующем этапе ключ в замке положения возвращается в стандартное состояние. Это приводит к прекращению подачи тока на контактные элементы стартерного устройства от аккумулятора. В дальнейшем функционирование двигателя автомобиля проходит без участия механизма.

Данный тип устройств можно разделить на две разновидности:

• с редуктором;
• без него.

С редуктором

Основная особенность такого типа механизмов заключается в пониженном потреблении тока для обеспечения эффективного функционирования узла. Благодаря этому стартер может качественно прокрутить коленвал двигателя даже в случае низкого заряда батареи. Основным преимуществом устройств считается использование постоянных магнитов в конструкции. Это позволяет обеспечить более высокий ресурс эксплуатации обмотки статора и свести проблемы, связанные с ней, к минимуму.

На практике автовладельцы машин, оснащенных такими стартерами, сталкиваются с другими проблемами. К примеру, длительная эксплуатация приводит к выходу из строя вращающейся шестеренки. Однако, данная неисправность обычно обусловлена заводским браком либо некачественным изготовлением механизма.

Кроме высокого срока службы, редукторные устройства обладают следующими преимуществами:

• компактные габариты и небольшой вес;
• низкая стоимость запчастей для ремонта и восстановления механизма;
• возможность эффективного запуска силового агрегата в условиях пониженных температур.

• запчасти для ремонта узла найти проблематично, поэтому их часто приходится заказывать;
• в результате низкой стоимости деталей страдает их качество;
• сложность выполнения ремонта по сравнению с безредукторными механизмами.

Без редуктора

По конструкции такой тип механизмов не оснащается редукторным элементом, но характеризуется прямым воздействием на вращение шестеренки. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка механизма моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.

Данный тип стартерных механизмов характеризуется повышенной выносливостью, которая способствует увеличению срока службы. Это позволяет снизить вероятность появления неисправностей в результате воздействия тока. К недостаткам безредукторных устройств следует отнести низкое качество функционирования в сильный мороз.

Основные плюсы стартеров, не оснащенных редукторами:

• высокая надежность;
• возможность проведения простого ремонта;
• если устройство сломается, в продаже без проблем можно найти детали для его восстановления.

• безредукторные механизмы более громоздкие, их масса выше;
• для работы такого устройства требуется больше электроэнергии;
• в результате того, что при производстве таких стартеров используются дорогостоящие материалы, стоимость замены деталей будет более высокой.
