Заправка картриджей 12A для HP LaserJet 1018, 1010, 1020, M1005, 3055, 1022, 3050, 3052, 1015, 1012, 3015, 3020, 3030 – инструкция
1) Снимите правую боковую крышку с картриджа Q2612A или аналога и два винта.
Для заправки картриджа нужно извлечь два штифта. Один из способов их удаления – вырезать два маленьких отверстия. Этот метод проиллюстрирован в пунктах 2 и 3. Альтернативный метод рассматривается в пунктах с 4 по 8.
2) Просверлите неглубокое отверстие на каждой стороне картриджа, там где указано красными стрелками.

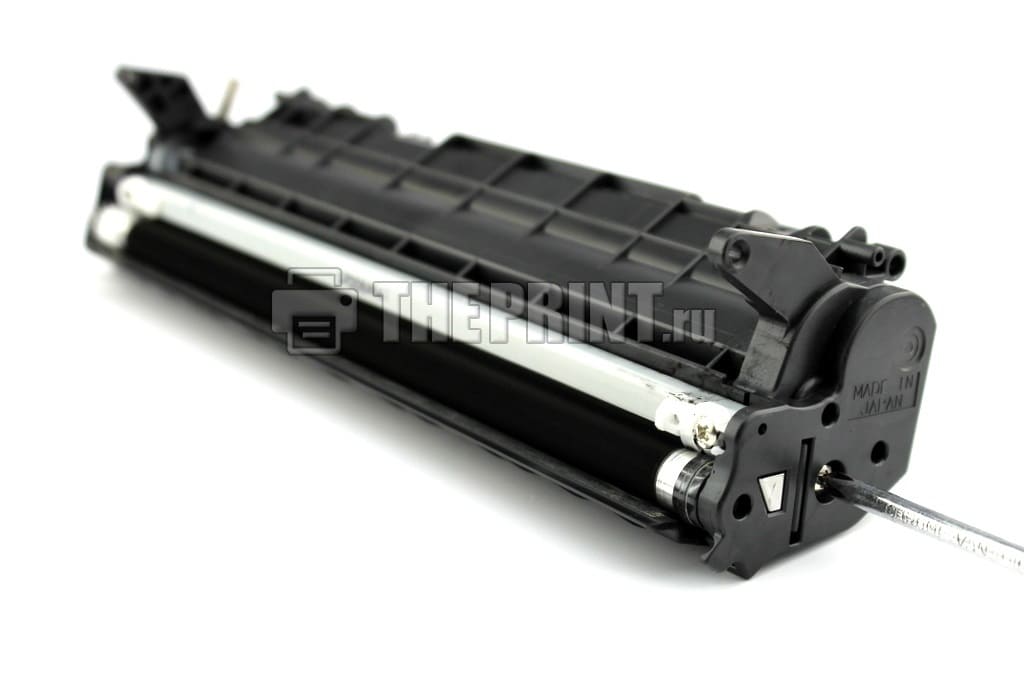

3) Выдвиньте штифты с помощью модифицированного универсального гаечного ключа или пружинного крючка.
В пунктах с 4 по 8 представлен другой способ раскрытия картриджа. Хотя это проще и быстрее, вы должны быть осторожны, чтобы не отогнуть защиту фотобарабана слишком далеко или она сломается, что делает картридж бесполезным.
4) Осторожно отогните защиту фотобарабана от самого барабана.
5) Удерживая щиток вдали от барабана, возьмите барабан за большую шестерню и осторожно извлеките его из картриджа.

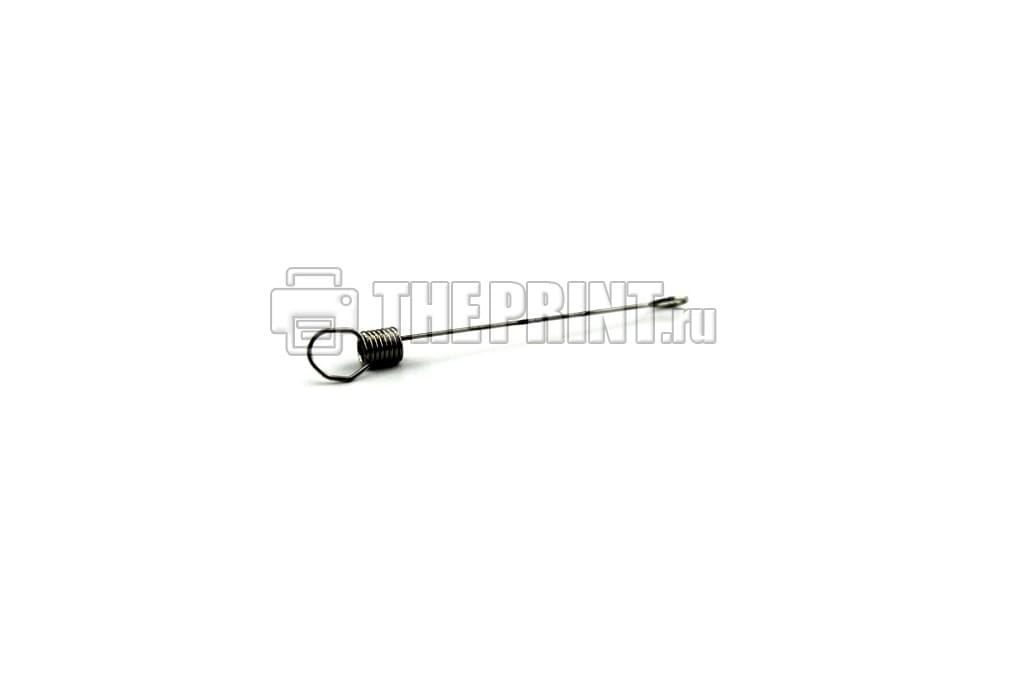

6) Снимите небольшую пружину, которая удерживает натяжение между двумя половинами. Пружина выглядит хлипкой, но не рвётся.
7) Вытащите штифты изнутри картриджа.
Разделите две половинки.
ПРИМЕЧАНИЕ. Если вы НЕ прорезали отверстия в верхней части картриджа, перейдите к шагу 12.
9) Снимите барабан. Поднимите барабан за ведущую шестерню. Потяните барабан влево, чтобы он отсоединился от оси оси барабана.
10) Извлеките ролик заряда (PCR) и очистите с помощью стандартного очистителя.
11) Снимите крышку барабана. Отпустите пружину и осторожно приподнимите обе стороны. Будьте очень осторожны в процессе, так как пластик довольно хрупкий.
12) Снимите ракель.
13) Вытряхните аккуратно весь отработанный тонер.
14) Смажьте ракель предпочитаемой смазкой и установите заново.
15) Верните на место очищенный ролик PCR. Обратите внимание, что контактная область ролика должна быть обработана токопроводящей смазкой.

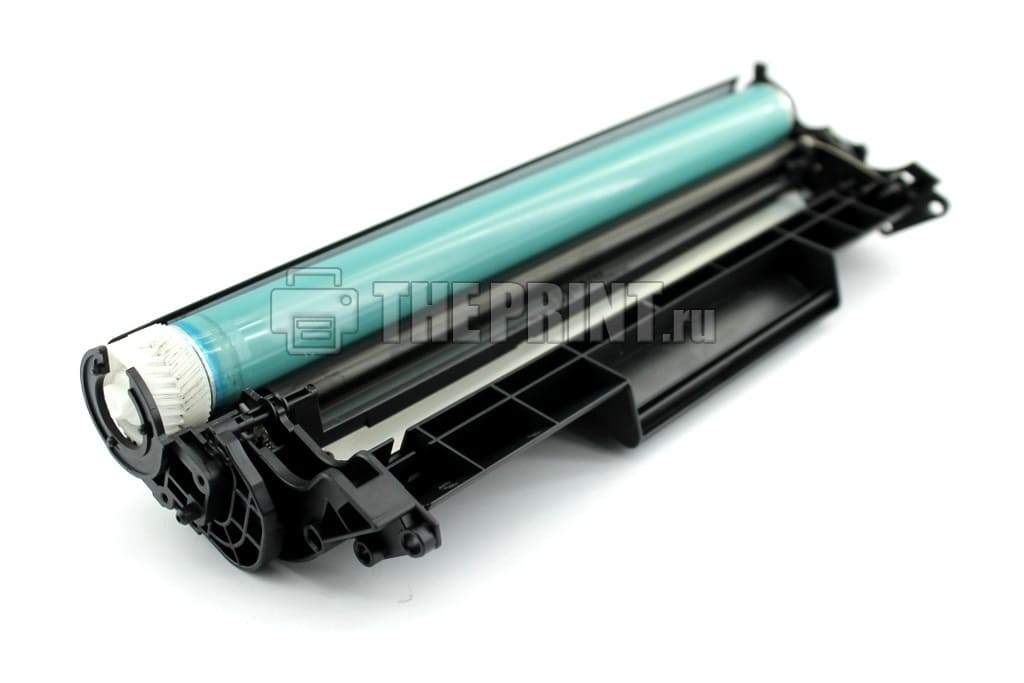

16) Верните фотобарабан на место.
17) Установите крышку барабана. Это на первый взгляд может сбить с толку. Сдвиньте крышку со стороны ручки картриджа. Вставьте вал на место и установите пружину.
18) На бункере для тонера снимите правую боковую крышку и винт.
19) Снимите три белых зубчатых колеса. Эти зубчатые колеса ослаблены и упадут, если их не снять.
20) Снимите левую боковую крышку. Это та сторона, на которой расположены контакты магнитного ролика и заглушка.
21) Снимите магнитный вал в сборе. Хотя в этом нет необходимости, будет легче держать магнитный ролик и торцевые заглушки
вместе. Удалите остатки тонера из бункера. Убедитесь, что уплотнения магнитного ролика в бункере чистые.
22) Если вы собираетесь заменить втулку магнитного ролика, нажмите со стороны металлической втулки небольшой отверткой, чтобы
пластиковая втулка вышла наружу. Контактная втулка имеет пружину, но конец магнита не выступает из сборки. Тем не менее, он все еще включен, и при переустановке должен быть установлен так, чтобы конец находится в своем слоте. Черно-белые заглушки на валике уникальны для каждой стороны. Чёрная заглушка соответствует контактной стороне, в то время как белая – бесконтактоной.
23) Снимите дозирующее лезвие. Под ним находится двухсторонняя лента (скотч), которая удерживает его на месте и защищает от протечек. Можно попробовать протереть ленту безворсовой тканью, смоченной спиртом, чтобы восстановить клейкость ленты. Если не поможет, то следует заменить её новой полоской двухстороннего скотча. Если этого не сделать, этот картридж может начать сыпать тонером.
24) Заправьте 150 грамм совместимого тонера для 12A в картридж. Сделать это можно в просвет выходного отверстия.
25) Также можно заправить картридж через соответствующее отверстие, если правильно расположить картридж (показано на рисунках ниже). Для того чтобы открыть запечатанное отверстие нужно будет открыть извлечь резиновую прокладку (она мешает открытию). После заправки и закрытия крышки потребуется вставить её обратно.
26) Установите обратно дозирующее лезвие. Не забудьте почистить / заменить двустороннее скотч!
27) Установите левую боковую крышку на бункер с тонером. Очистите и намажьте новую проводящую смазку (если не сделали этого раньше) на контакте магнитного ролика.
28) Соберите секцию бункера с тонером.
29) Установите правую боковую шестерню, торцевую крышку и винт.
30) Поместите две половинки вместе и вставьте два штифта. Вам придется немного открыть крышку барабана, чтобы сделать это. Закройте отверстия для штифтов. Убедитесь, что штифты слегка вдвинуты, чтобы они не мешали рычагу крышки барабана.
31) Установите правую наружную торцевую крышку и два винта.
32) Установите небольшую пружину на две половинки, как показано на рисунке. Самый простой способ – сначала зацепить длинную сторону с пружинным крюком.
Инструкция по заправке картриджа HP LaserJet 1020
1) Картридж состоит из двух частей, скрепленных прямыми втулками, которые расположены с торцевых сторон картриджа. Отвинтить два винта (рис. 1) и снять правую боковую крышку с конца картриджа.

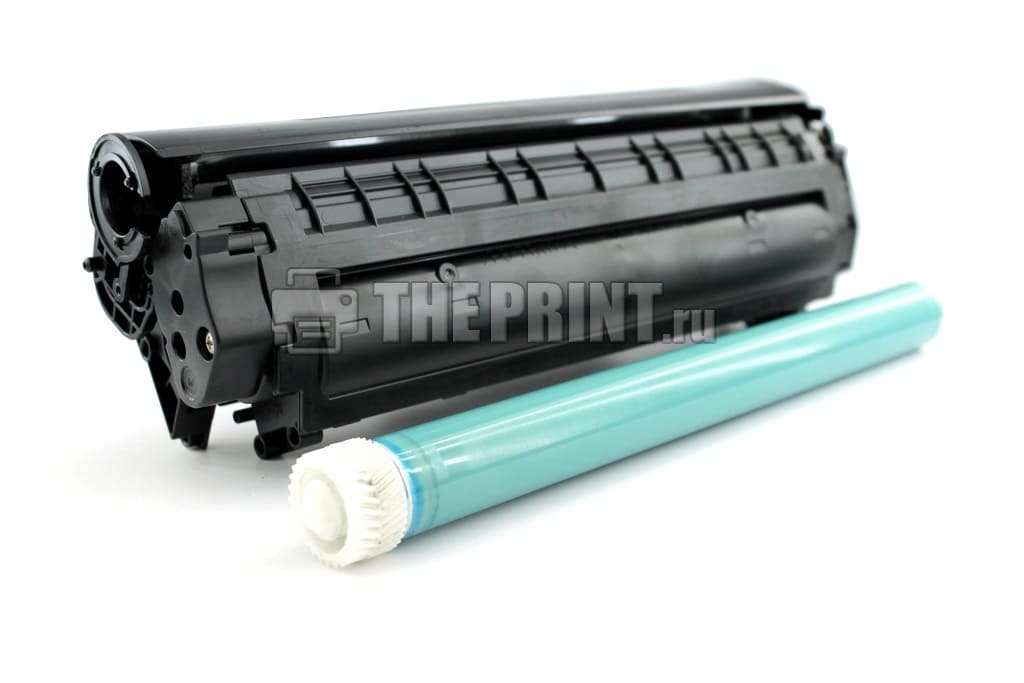

2) Отогнув защитную шторку барабана, извлечь фоторецепторный барабан (рис. 2).
3) Извлечь вал первичного заряда, выставив его из креплений на обоих концах. Если он не нуждается в замене, очистить его от загрязнений тонером с помощью сжатого воздуха и специального очистителя. Спиртом удалить излишнюю смазку на 2-х посадочных местах ролика (рис. 3).

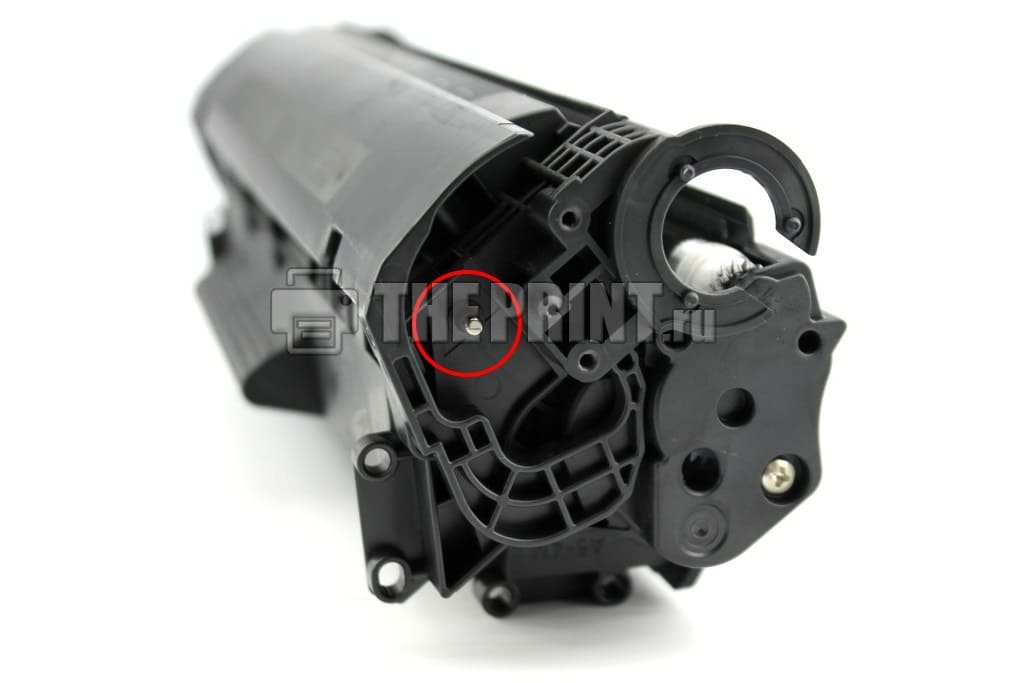

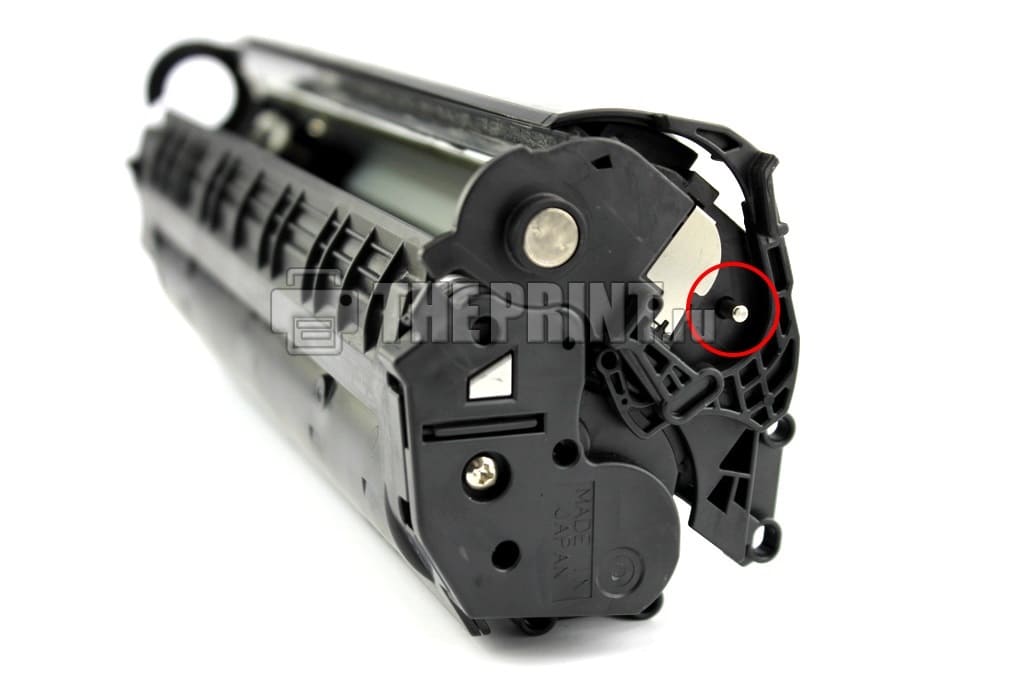

4) Вытолкнуть штифты с внутренней стороны картриджа (рис. 4, 5).
5) Когда втулки выступают над поверхностью корпуса, нужно вытянуть их с помощью кусачек (рис. 6, 7).
ВНИМАНИЕ! Крышка фотобарабана должна быть немного приоткрыта, чтобы была возможность извлечь втулки.
5) Прежде чем розсоеденять картридж, нужно отсоединить маленькую пружинку на нижней стороне картриджа (рис. 8).
6) Разделить обе части (рис. 9).
ВНИМАНИЕ! При отсоединении не растяните и не потеряйте пружинку.
7) Очистить фотобарабан сжатым воздухом и мягкой тканью. В случае обнаружения повреждений – заменить его.
8) Удалить два шурупа, удерживающие ракельное лезвие. Осторожно, чтобы не задеть уплотнительное лезвие фотобарабана, поднять ракельное лезвие вверх, удерживая за края. Очистить бункер отработанного тонера сжатым воздухом (рис. 10).
9) Установить ракельное лезвие и ролик первичного заряда на место. Очистить фотобарабан тканью, присыпатье тальком Kynar и установить на место. Установить втулку, провернуть фотобарабан, чтобы тальк попал на ракельное лезвие. Произвести повторную очистку сжатым воздухом (рис. 11, 12 и 13).

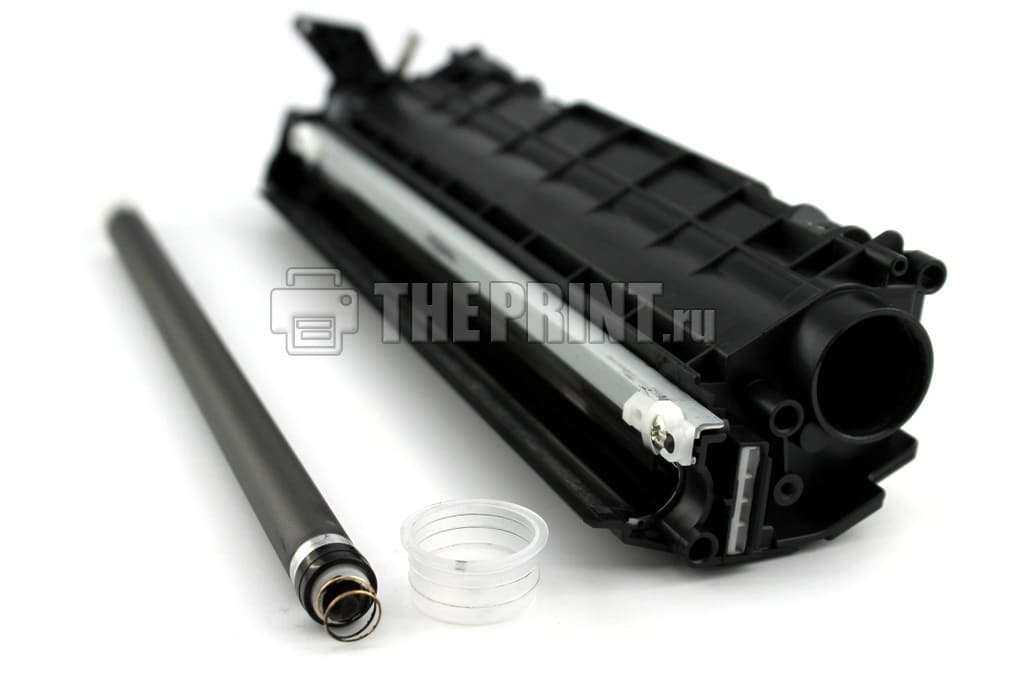

10) Извлечь магнитный вал (рис. 14 и 15). Очистить его от остатков тонера сжатым воздухом.
11) При замене оболочки магнитного вала, снять с одной стороны шестерню привода и распорную втулку магнитного вала, а с другой стороны распорную втулку контактной группы магнитного вала и извлеките магнит (рис. 16 и 17).
12) Выкрутить 2 винта и снять лезвие дозирования и скребки, (рис. 18, 19).
13) Установить уплотнительную чеку.
14) Вспушить фетровый уплотнитель магнитного вала (рис. 20).
15) Повторно установить дозирующее лезвие и магнитный вал (рис. 21 и 22).
16) Заправить тонер типа Canon FX10 в количестве 100-150гр. (рис. 23) и закрыть отсек пробкой бункера тонера.
17) Установить боковую крышку контактной группы магнитного вала. Конец чеки протянуть сквозь отверстие в крышке, таким образом, что бы не повредить саму чеку. Закрепите крышку винтом (рис. 24).
ВНИМАНИЕ! При установке магнитного вала (см. Рис. 25) будьте внимательны, отверстие в боковой крышке и штырек магнита должны совпасть.
ВНИМАНИЕ! При установке магнитного вала (рис. 25) будьте внимательны, отверстие в боко вой крышке и штырек магнита должны совпасть.
18) Соединить половинки картриджа, поставив выдавленные втулки на место (рис. 27 и 28).
19) Установить правую боковую крышку и присоединить два винта (рис. 29).
20) Подсоединить маленькую пружинку на нижней стороне картриджа. (рис. 30).
21) Следует обратить внимание на принципиальную разницу между HP Q2612A и Canon FX10 (рис. 31 и 32).
Как заправить картридж hp 1018 самому
Инструкция по заправке HP LaserJet 1010, 1018, 1020, 1022, 3050, 3055, M1005
Предлагаем Вам информацию о заправке HP LJ 1010, 1018, 1020, 1022, 3050, 3055, M1005, мануал для самостоятельной заправки Q2612A принтера HP
Эта Мануал актуальная для следующих принтеров:
- LaserJet-1010 / 1012 / 1015 / 1018 / 1020 / 1022 / 3015 / 3020 / 3030 / 3050 / 3052 / 3055 / M1005 / M1319
Инструкции по заправке лазерных картриджей:
Для заправки вам понадобится:
— совместимый тонер;
— плоская отвертка;
— остроконечные щипцы (пинцет).
Открутите два винта с крышки со стороны с шестеренкой.
Расположите картридж отсеком вверх и отодвиньте пластиковую часть корпуса. Извлеките барабан вращательными движениями. Снимите шестеренку с барабана. Извлеките барабан.
При помощи ткани без ворса, смоченной в специальном средстве для чистки барабанов, очистите барабан от остатков тонера.
Если на барабане собрались наслоения старого тонера, используйте специальное средство для сильно загрязненных барабанов.
Отложите барабан в сторону, в место, защищенное от света.
Очистите его тканью без ворса и средством для чистки валов.
При помощи пробойника выбейте молотком шпильку картриджа с внутренней стороны. Достаточно выбить ее на 2-3 мм.
Повторите те же действия с шпилькой с другой стороны, придерживая картридж рукой.
Извлеките вторую шпильку. Не забывайте, что картридж нужно держать отсеком для отходов вниз.
Придерживая большим пальцем пружинку, разъедините две половинки картриджа.

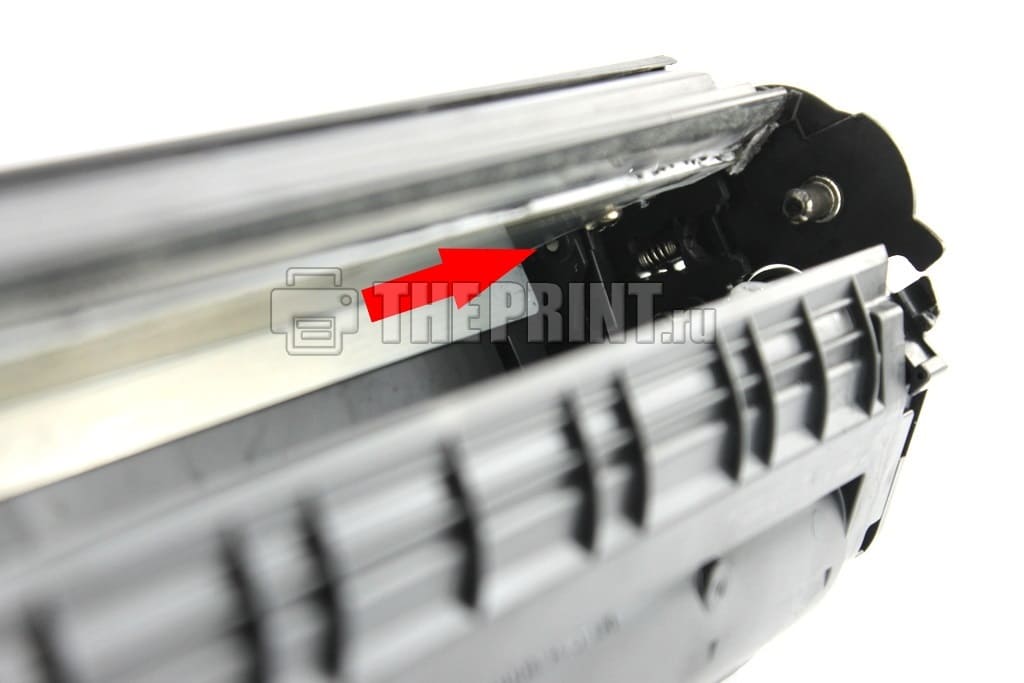

Запомните расположение пружины затвора и извлеките ее.
Снимите затвор барабана.
Открутите 2 винта с ракеля.
Извлеките ракель и очистите его при помощи пылесоса.
Высыпьте остатки тонера из отсека и прочистите отсек при помощи пылесоса.
Очистите уплотнительное лезвие ватной палочкой смоченной в средстве для чистки.
Очистите ракель ватной палочкой смоченной в средстве для чистки.
Удалите старую смазку с креплений вала и нанесите новую смазку.
Нанесите смазку на крепление барабана.
Установите ракель и прикрутите его винтами к месту.
Нанесите пудру на уплотнительное лезвие и ракель.
Установите в картридж ВПЗ.
Нанесите на барабан пудру.
Установите барабан в картридж.
Установите затвор барабана в пазы. Не забудьте установить пружину в затвор.
Отложите собранную половину картриджа в место, защищенное от света.
Возьмите другую половинку картриджа. Открутите винт с шестереночной крышки.
Вытащите магнитный вал с втулками и шестеренкой.
Очистите вал при помощи пылесоса от остатков тонера, затем протрите салфеткой и средством для чистки валов.
Откройте на отсеке пробку.
Тщательно очистите отсек изнутри при помощи пылесоса со специальной насадкой.
Очистите уплотнительное лезвие и дозирующее лезвие ватной палочкой, смоченной средством для чистки.
Установите белую пластиковую втулку и шестеренку на магнитный вал. Установите с противоположной стороны вала черную втулку.
Установите вал стороной с шестеренкой в крепление на картридже.
Встряхните флакон с тонером и засыпьте тонер в отсек. Чтобы не просыпался тонер, прижмите магнитный вал к отсеку.
Закройте отсек пробкой.
Поверните магнитную втулку срезом вверх.
Установите крышку сбоку картриджа так, чтобы срез на втулке совпал со срезом в крышке. Прикрутите винт.
Поместите ушко пружинки на выступ таким образом, чтобы усик пружинки огибал барабан.
Придерживайте пальцем пружинку и соедините обе половинки картриджа. Установите второе ушко пружинки.
Плотно придерживайте соединенные половинки и вставьте шпильку со сторон картриджа.
Прижмите немного барабан и установите крышку, прикрутив ее двумя винтами к месту.
Проверните барабан, чтобы очистить его от излишка пудры. Картридж готов к использованию.
Модель принтера HP LaserJet-1018 с картриджем HP Q2612A является распространенным в России.
В этой статье мы покажем инструкцию по заправке принтера HP LaserJet-1018 своими руками. Заправить картридж принтера HP LJ-1018 не сложно, это возможно сделать даже домашних условиях.
1. Для начала Вам надо открутить два болта и снять боковую крышку, рисунок 2, 3.
2. Снимаем фотобарабан, приподняв и немного прокручивая тянем его в сторону, рисунок 4, 5.
3. Снимаем пружинку, которая стягивает один бок картриджа (возможно её нет в Вашем картридже, значит снимать не нужно будет) , рисунок 5.
4. Следующим этапом надо снять ролик заряда, для этого поддеваем один край и вынимаем его полностью, рисунок 8, 9.
5. Для того что бы располовинить картридж, нужно вынуть два штифта по краям картриджа, для этого мы использовали согнутое шило, рисунок 10, 11, 12, 13. Обратите внимание что вбивать внутрь не рекомендуем, так как они будут упираться в металлический ракель и Вы можете повредить пластмассовый корпус картриджа.
6. Когда Вы снимите штифты, то картридж легко можно разобрать, рисунок 14.
7. Для очистки отработанного тонера нужно снять ракель, для этого откручиваем два болта, рисунок 14.
8. После очистки, устанавливаем ракель обратно, прикручиваем болты, очищаем сухой тряпкой ролик заряда и фотобарабан, устанавливаем их на место, рисунок 15, 16. Обратите внимание, что резиновую часть ракеля очищать не желательно, из-за его очистки возможны закусывание фотобарабана картриджа.
9. Приступаем к разбору бункера для тонера, для начала откручиваем болт и снимаем боковую крышку, рисунок 17, 18.
10. Снимаем магнитный вал, очищаем его. Снимаем пробку с бункера для тонера и вытряхиваем старый тонер, для очистки мы еще использовали сервисный пылесос, рисунок 19.
11. Устанавливаем магнитный вал на место, обратите внимание на то что бы на месте были бушинги и шестеренка. Засыпаем тонер через отверстие для заправки. Пробкой герметизируем её, устанавливаем боковую крышку на место и прикручиваем болт, рисунок 20.
В конце статьи есть ссылка на видео с которого делались скриншоты и другое видео по заправке HP Q2612A.
Разборка

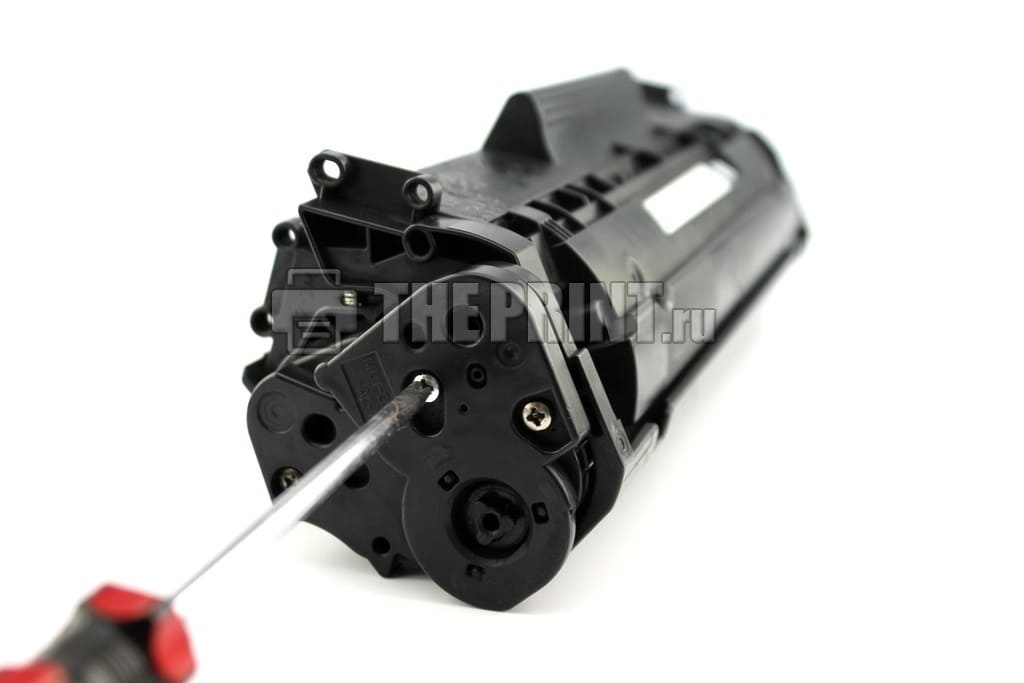

Откручиваем два винта.

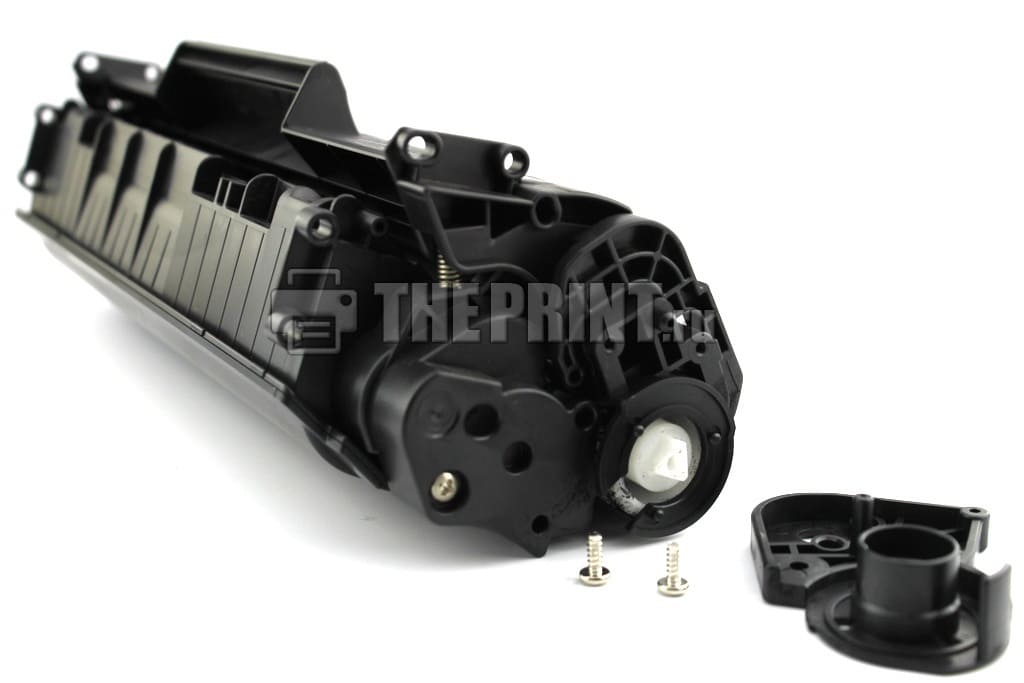

Снимаем боковую крышку.
Аккуратно отгибаем боковое крепление.
Вынимаем фотобарабан проворачивая вокруг своей оси.
Вытираем барабан и наносим на него чуть талька или тонера, чтобы в первый момент работы не произошло заклинивание.

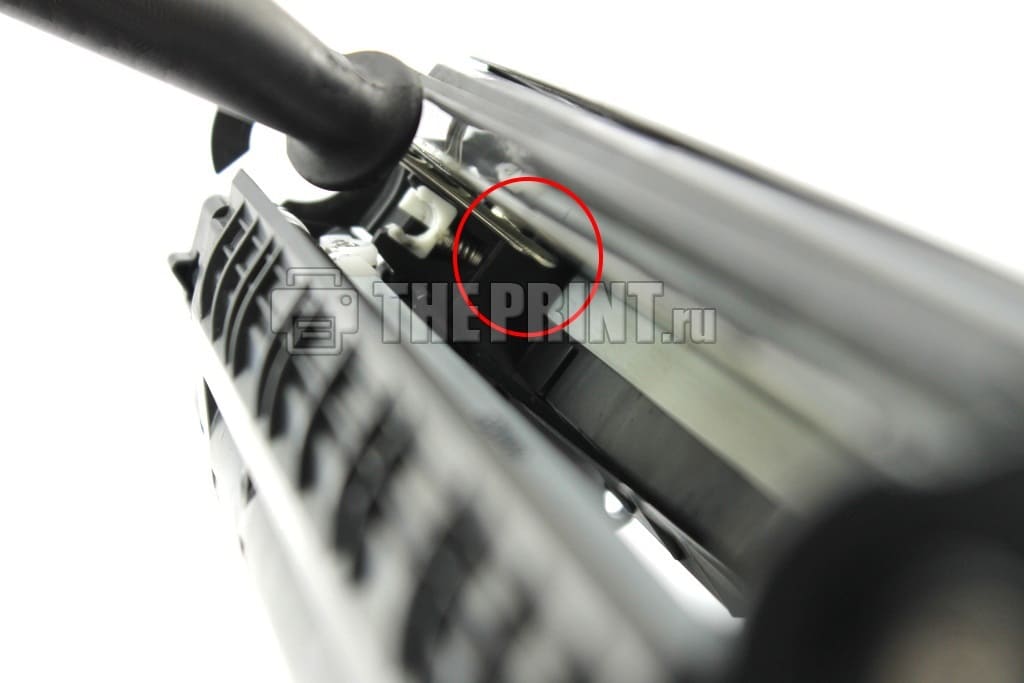

Снимаем пружинку, которая притягивает две части картриджа.

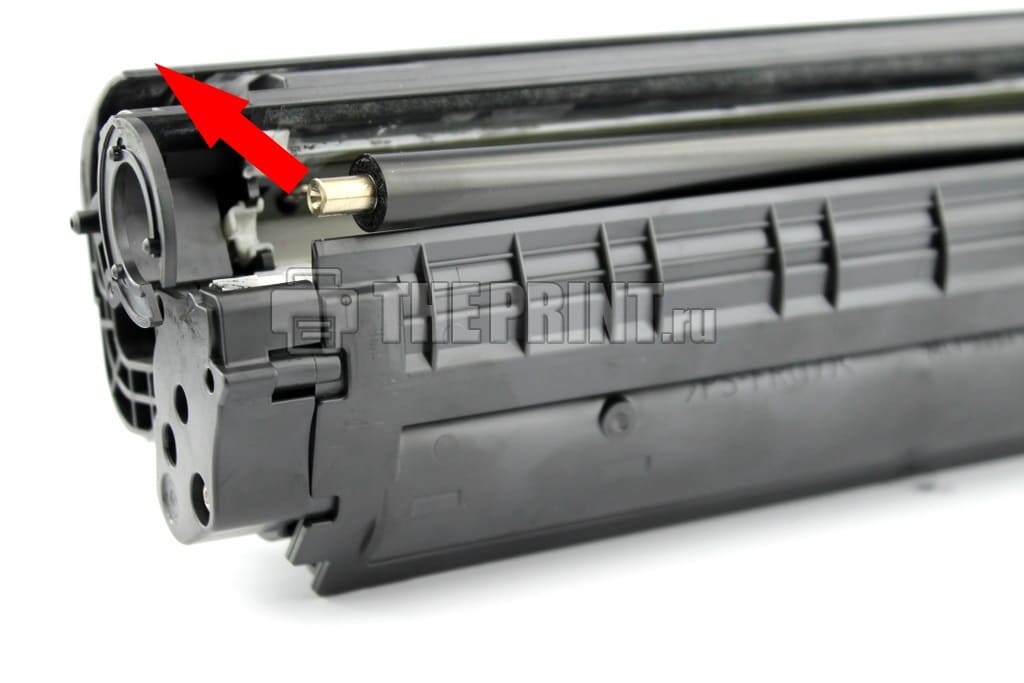

Вынимаем ролик заряда.
Чистим ролик заряда «ультраклином» и протираем чистой сухой тряпочкой. Пальцами не трогаем.

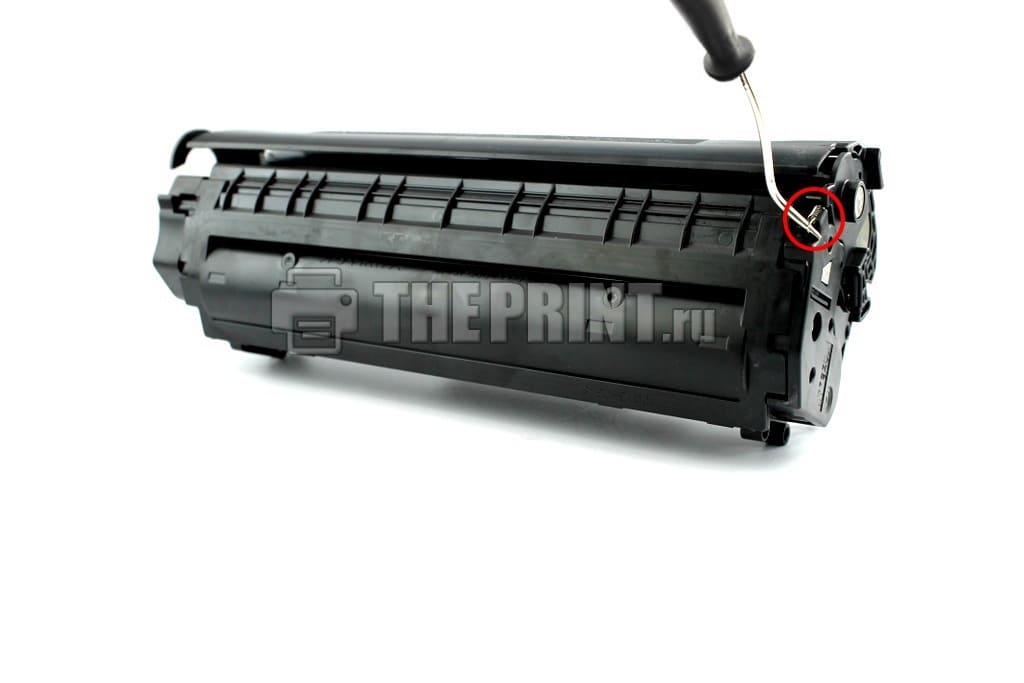

Изнутри выдавливаем штифты соединяющие две половинки картриджа. Это удобно делать тонкогубцами или отверткой.
Плоскогубцами вынимаем вытолкнутые штифты.

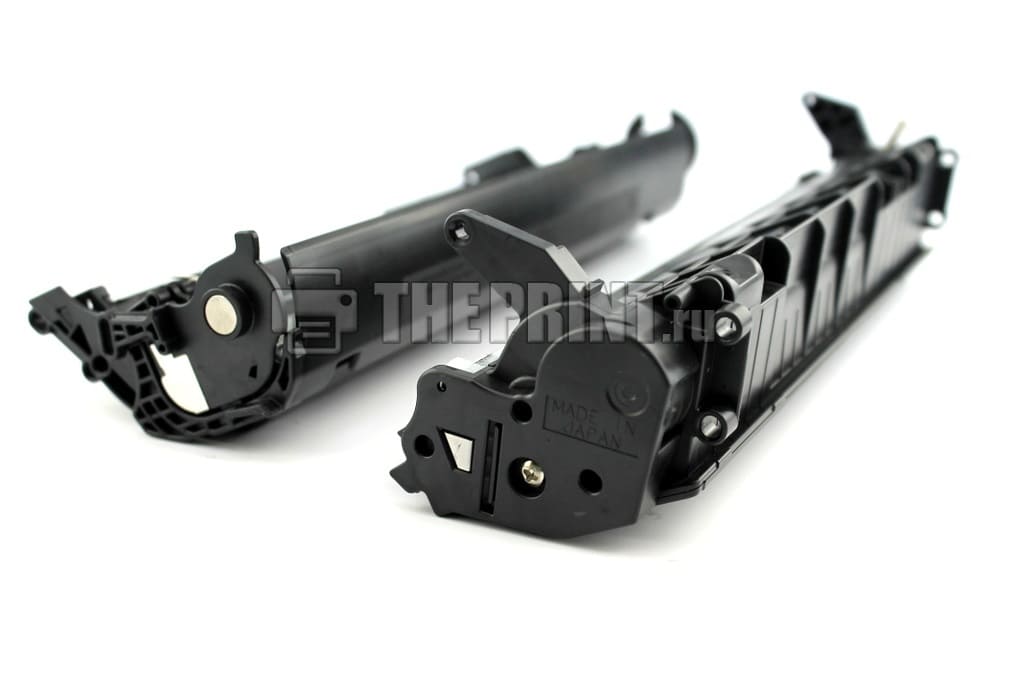

Делим картридж на две части
Снимаем вторую пружинку, которая держит защитную шторку.

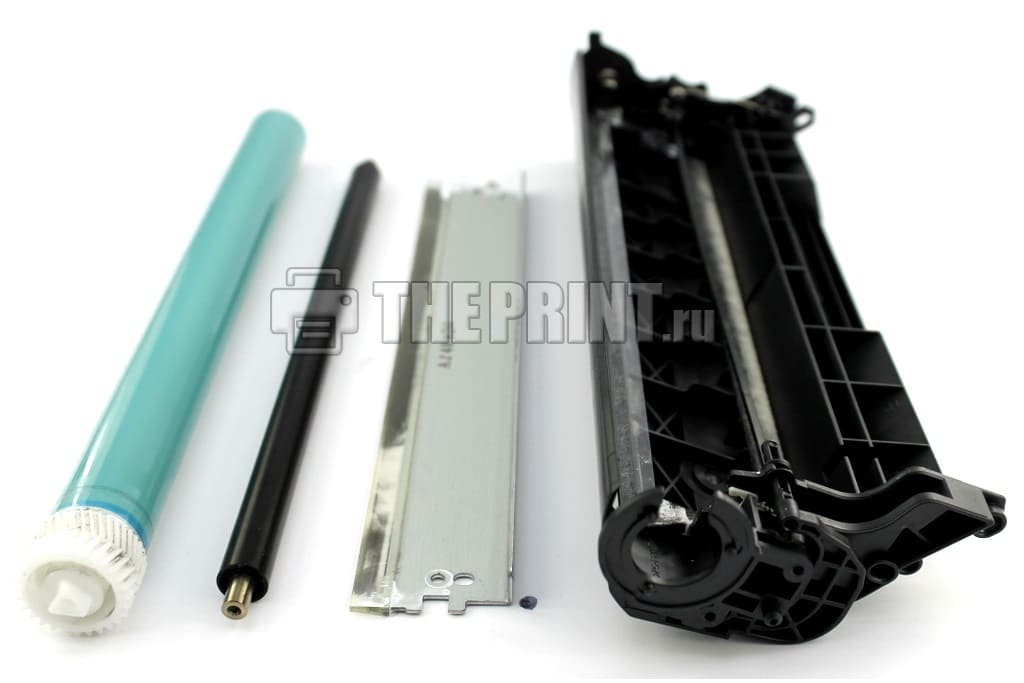

Откручиваем два винта, которые держат ракель и снимаем его.
Вытряхиваем бункер с отработанным тонером и пылесосим его и ракель.
Тряпочкой протираем ракель.
Устанавливаем ракель и крепим его двумя винтами.
Ватной палочной, для чистки ушей смоченной в спирте, чистим контакт вала первичного заряда. Если это не сделать — могут возникнуть полосы.
Сухой тряпочкой чистим контакт фотобарабана. Он хорошо виден на рисунке выше.
Устанавливаем вал первичного заряда.
Устанавливаем боковую крышку, которая держит фотобарабан.
Крутим фотобарабан от себя и убеждаемся, что все чисто и все крутится.
Устанавливаем защитную шторку.
Устанавливаем пружинку и проверяем работу шторки.
Разбираем вторую половину картриджа

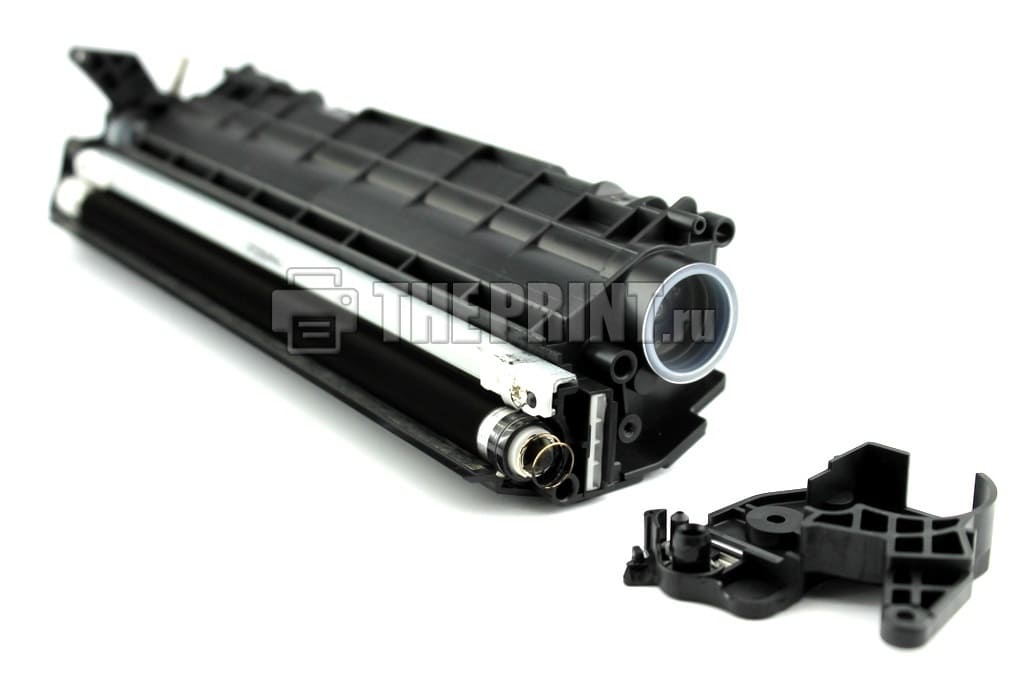

Снимаем боковую крышку.
Приподнимаем одну сторону магнитного вала и снимаем бушинг.
Чистим магнитный вал. Можно спиртом.
Откручиваем дозирующее лезвие и чистим его.
Пылесосим или продуваем остатки тонера в картридже.
Устанавливаем бушинг (втулку) на магнитный вал и последний в картридж.
Сборка
Поворачиваем штифт магнитного вала в нужное положение (показано на рисунке ниже).
Устанавливаем боковую крышку и прикручиваем ее винтом.
Встряхиваем картридж для равномерного распределения тонера.
Несколько раз прокручиваем от себя магнитный вал (оборотов 5-7) и проверяем равномерно ли он покрыт тонером. Если неравномерно, то, скорее всего, нужно лучше почистить дозирующее лезвие. Если не поможет — заменить магнитный вал.
Отодвигаем шторку и устанавливаем штифт.
