Как устанавливать откатные ворота с автоматикой

Монтаж откатных ворот своими руками

Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.

Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот

Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.

Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.

Второй шаг. Подготовка фундамента и проводка электрики

Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.

Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.

Третий шаг. Покупка комплектующих и сборка откатных ворот

Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:

• направляющая шина или швеллер,
• роликовые опоры,
• подставка,
• заглушка,
• опорный ролик,
• нижний и верхний улавливатели,
• верхний кронштейн,
• удерживающий ролик,
• упор.

Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.

К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.

Профессиональная подготовка фундамента

Каждая ошибка при подготовке фундамента может привести к поломке ваших ворот. Чтобы сэкономить время и деньги, доверьтесь профессионалам.

Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.

• Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
• Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
• Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.

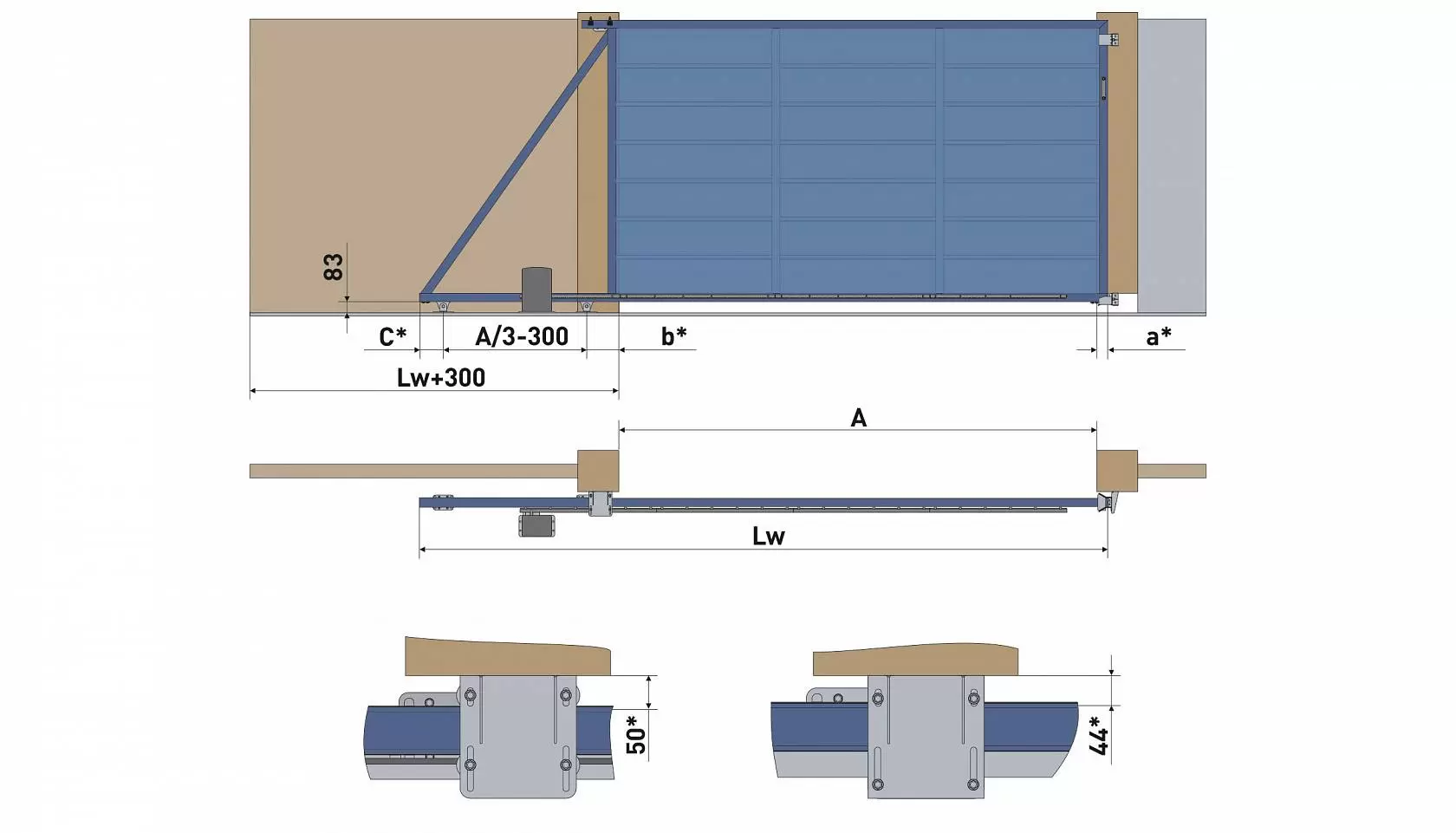

Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево

а) технологические отступы и основные размеры створки;

б) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.717, SGN.01.718, SGN.02.717, SGN.02.718;

в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN.02.719.

Размер a необходим для полного скрытия улавливателей за столб проема.

Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.

Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.

Значения технологических отступов для разных серий приведены в таблице

Серия

Технологический отступ, мм

Выбор опоры роликовой в зависимости от массы створки

Серия

Максимальная масса створки ворот, кг

опора с полимерным роликом

опора со стальным роликом

Следующим этапом устанавливаются направляющие балки, по которым будет двигаться створка при открытии-закрытии, и два ролика. Учитывая, что на данные элементы приходится весь вес ворот, закрепить их нужно очень прочно. Оптимально — использовать специальные подставки. Это позволит уже в процессе эксплуатации регулировать створку, просто подкручивая болты. Причем располагать ролики нужно не в проеме ворот, а в стороне от него, чтобы они не мешали передвижению.

Важно: все диагонали створки не должны отличаться между собой более чем на 5 мм. Труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле. Потому что вертикальные весовые нагрузки принимает на себя направляющая балка, приваренная снизу к каркасу ворот. Сам каркас откатных ворот должен выдерживать еще и ветровые нагрузки, то есть иметь не только вертикальную, но и горизонтальную жесткость.

Заключительный этап сборки и монтажа откатных ворот — установка нижнего улавливателя («ловушки»), который не позволит воротам ударяться об опоры. Данный элемент приваривают либо крепят с помощью болтов уже после того, как ворота выставлены по уровню и обшиты. Причем монтируют его так, чтобы при входе полотна, створка приподнималась на несколько миллиметров, что позволит разгрузить опорные ролики откатных ворот.

Ширина проёма: до 4,2 м

Масса ворот: до 300 кг

Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), крышка (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).

Ширина проёма: до 4,2 м

Масса ворот: до 300 кг

Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), крышка (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).

Ширина проёма: до 4,2 м

Масса ворот: до 500 кг

Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).

Ширина проёма: до 4,2 м

Масса ворот: до 500 кг

Шина направляющая: 6 м. Опора роликовая (2 шт.), ролик опорный (1 шт.), улавливатель нижний (1 шт.), улавливатель верхний (1 шт.), упор (1 шт.), крышка (1 шт.), кронштейн (1 шт.), ролик поддерживающий (2 шт.).

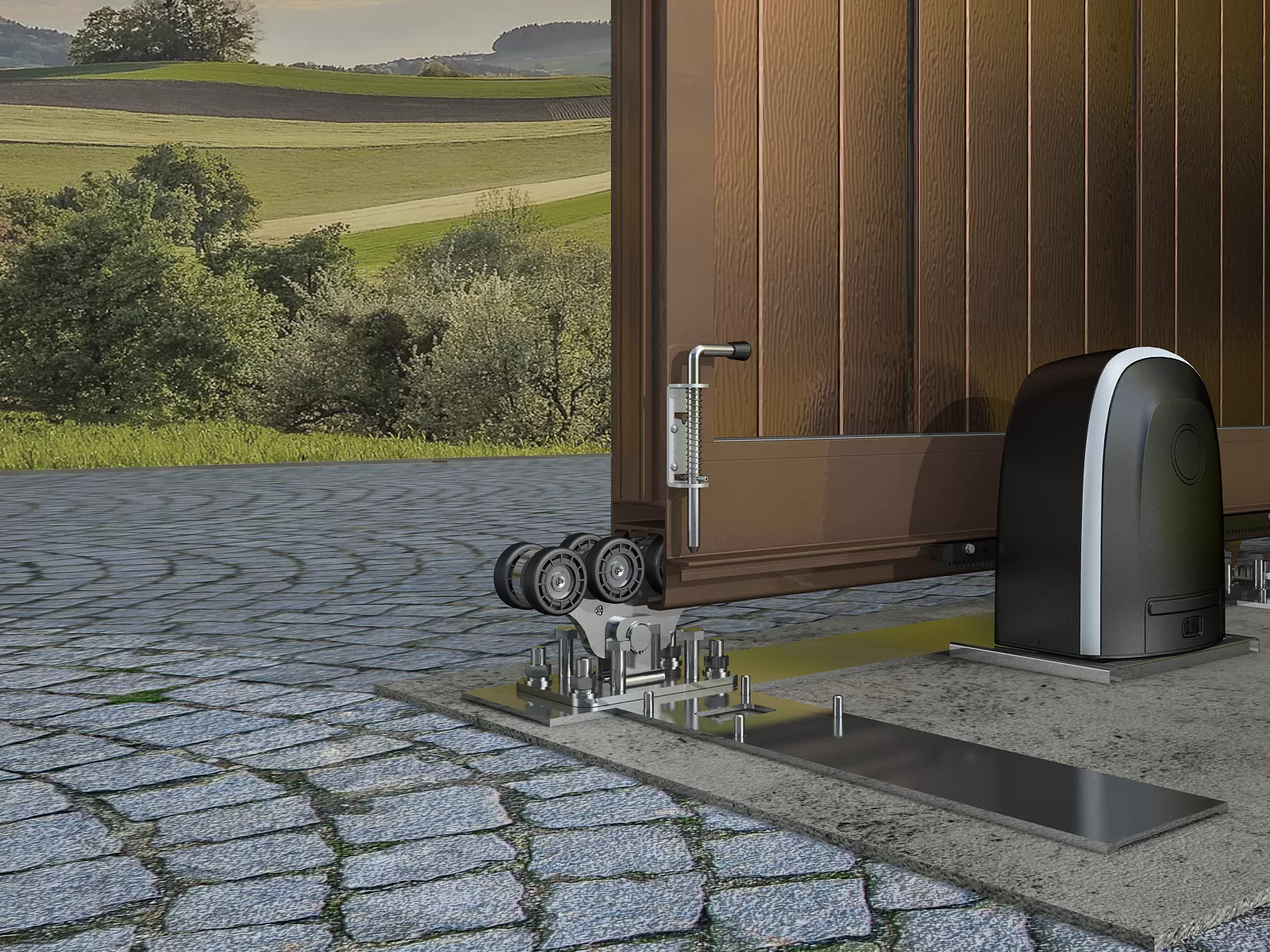

Четвертый шаг. Установка и подключение автоматики

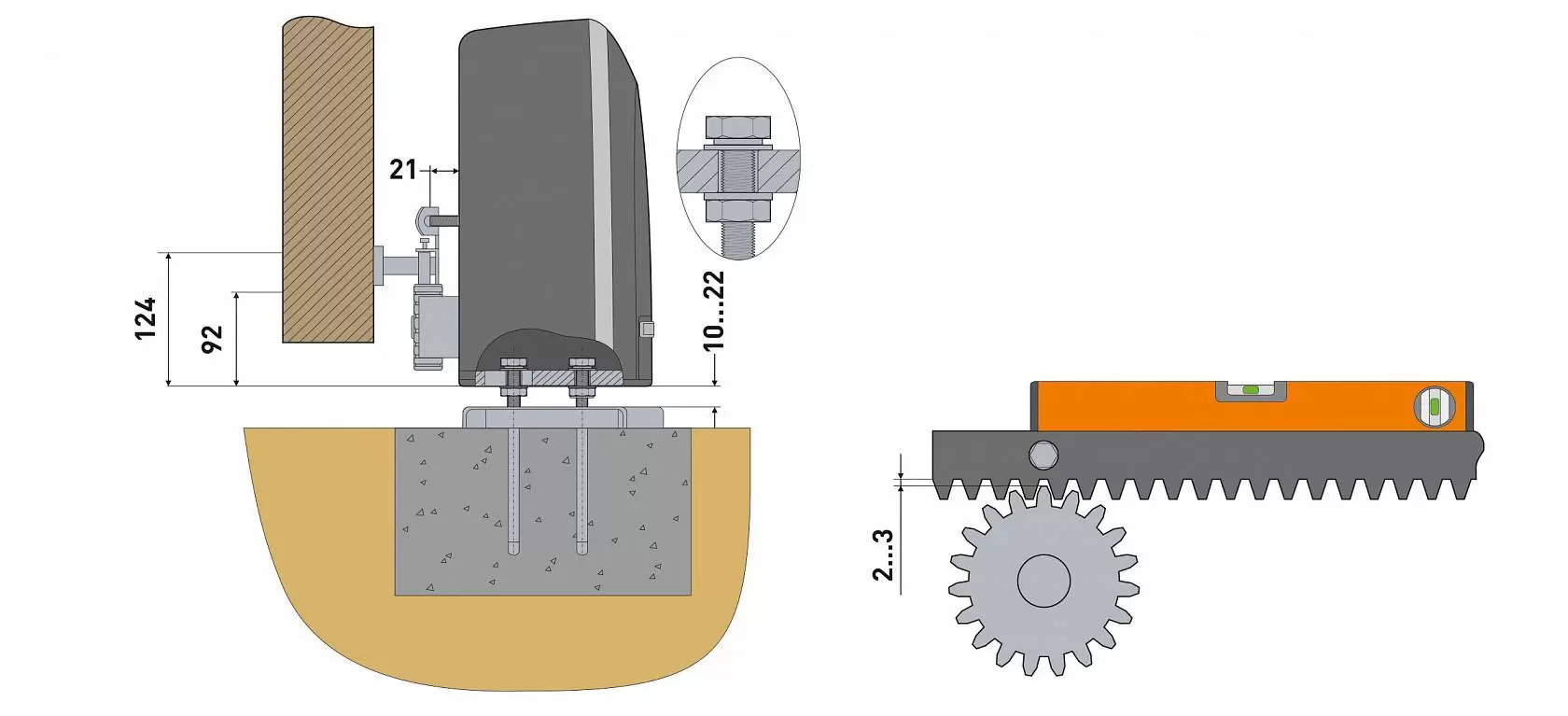

Если электрика уже проведена, установка привода для откатных ворот не станет сложной задачей. Монтаж можно осуществить без сварочных работ при помощи специального С-профиля, который нужно зафиксировать саморезами внизу ворот. После этого в пазы вставляются бобышки. Их нужно передвинуть каждый на свое место и затянуть болты. При этом важно правильно состыковать две рейки между собой. Только при условии, что все зубцы совпадают идеально, при работе ворот не будет щелчков и стуков.

Следуйте инструкции производителя, чтобы правильно установить привод, фотоэлементы и сигнальную лампу.

Схема подключения привода для откатных ворот

Пройдя все описанные шаги, вы сможете самостоятельно смонтировать на своем участке современные надежные откатные ворота, которые будут открываться одним нажатием кнопки на пульте.

Кстати, в помощь тем, кто решил своими руками собрать и установить откатные ворота, «АЛЮТЕХ» подготовил обучающий видеоролик.

Откатные ворота своими руками

Практичные надёжные ворота дают чёткое представление о границах личных владений и защищают участок от вторжения посторонних лиц. Одна из самых распространённых конструкций – система с механизмом, позволяющим сдвигать воротное полотно, которые находится в плоскости забора, в сторону. Такие ворота являются откатными. Можно заказать их изготовление и установку у компаний или сделать своими руками.

Устройство и принцип действия откатных ворот

Откатные ворота подразделяются на роликовые и рельсовые в зависимости от вида и размещения опорной поверхности. На сегодняшний день конструкции с нижней рельсовой направляющей встречаются крайне редко. Ворота с опорными роликами более надёжные, их можно сделать самостоятельно, поскольку все необходимые материалы и детали продаются в магазинах.

Существует два способа сооружения откатных ворот:

• двойная синхронная конструкция;
• моноширма.

Двойные синхронные ворота снабжены 2 створками, разъезжающими в противоположные стороны. Такие ворота обустраиваются на двух опорных фундаментах, оснащены верхней балкой, играющую роль направляющей для дополнительных роликов. Данная конструкция способна выдерживать тяжёлое полотно, и по этой причине используется для ворот высотой свыше 200 см. Это оптимальный вариант для оборудования гаражей для ангаров и грузовиков, различных производств и складов.

Моноширма – это более простая конструкция, которая состоит из одной створки, опирающейся на роликовые направляющие сбоку. Посредством роликов откатные ворота смещаются в одну сторону, обеспечивая пространство для въезда автомобиля. Опорный фундамент у ворот в виде моноширмы один, перетяжка сверху между столбами не требуется, в отличие от двойных синхронных систем. Моноширма подходит для полотен высотой не более 200 см. Удобство и простота монтажа откатных ворот в виде моноширмы делают её востребованной для обустройства загородных участков, дворов и площадок.

Необходимость в использовании высоких ворот в частных владениях возникает редко. Поэтому рассмотрим одинарную систему. Кроме того, откатные ворота в виде моноширмы отличаются упрощённой конструкцией, и их несложно соорудить своими руками.

Помимо роликовых опор и направляющих, функционирование системы обеспечивают другие составляющие:

1. Верхний и нижний улавливатели. Это кронштейны в виде буквы «П» , которые монтируются по краям улавливающего столба. Они фиксируют ворота в закрытом состоянии. Улавливатель верхний не позволяет полотну «заваливаться» набок, а нижний, помимо выполнения этой же функции, — способствует уменьшению нагрузки на направляющие и ролики.
2. Опорный ролик. Устанавливается спереди направляющей, играет роль заглушки, опоры и демпфера. Когда полотно входит в нижний улавливатель, ролик смягчает удар. Кроме того, на него приходится часть массы конструкции.
3. Шина поддерживающая (роликовый ограничитель). Её монтируют по верхнему краю базовой стойки. Элемент обеспечивает дополнительное крепление полотна.

Особенности проектирования конструкции

Перед покупкой материалов для изготовления откатных ворот необходимо составить эскиз или чертёж, где прописать основные размеры и количество требуемого материала.

Размеры полотна

Один из главных аспектов в проектировании конструкции – определение высоты, ширины и прочих параметров ворот. Сначала определяется промежуток между столбами полотен, так как этот показатель влияет на дальнейшие расчёты. Обязательно учитываются:

• угол въезда транспортного средства;
• габариты автомобиля, который будет заезжать на территорию;
• свободный интервал между боковыми краями автотранспорта и опорами ворот, значение должно составлять 30-50 см с обеих сторон.

Откатные ворота шириной 2,5-3 метра подойдут для всех легковых автомобилей, кроме крупногабаритных (например, джипов). Для въезда грузовика или трактора нужен проём минимум 3,5 метра.

Если въезд в ворота невозможно выполнить строго перпендикулярно забору, образуется угол, поэтому показатель расстояния между габаритной шириной машины и опорами необходимо умножить на 1,5. Важно учесть и возможность смещения неправильно зафиксированного груза, ошибок водителя, гололедицы на дороге. Оптимальная ширина полотна в данном случае составит 4,5 метра.

При расчёте ширины ворот к величине проёма следует добавить 0,2 метра. Тогда со стороны роликов при запертых воротах через щель не будет виден участок. Высота полотна должна быть чуть меньшей, чем ограды. Нижний край ограждения имеет маленький зазор от уровня территории, а ворота не касаются земли и монтируются с зазором 100 мм.

Высота полотна также определяется шириной направляющей внизу и габаритами каркасной рамы. При проектировании следует учесть все особенности, выполнить максимально точный расчёт, чтобы ворота с забором были на одном уровне.

Чертежи и схемы

В основе конструкции откатных ворот лежит направляющая, приходящая в действие посредством консольного блока.

Во избежание препятствия проезду опорными роликами их смещают за боковой габарит. Специальный откос, выступающий в качестве противовеса, удлиняет створку. Длина откоса должна составлять половину ширины створки, чтобы не было перекашивания при закрытии ворот.

В процессе работы конструкции вся нагрузка ложится на роликовые тележки, поэтому для их монтажа необходим надёжный и прочный фундамент. Основание должно представлять собой тяжёлое сооружение из железобетона с верхней закладкой площадкой из металлического швеллера. Его также в будущем можно будет применить для установки электропривода.

Чертежи для изготовления

Откатный тип ворот имеет весьма простую конструкцию. При понимании сути их функционирования достаточно легко произвести расчёты и выполнить эскизы. Но для вашего удобства предоставляем вам чертежи и схемы откатных ворот, они послужат примерами и помогут в работе. Также подготовленный проект можно применить на практике при сооружении ворот своими руками.

Поэтапный монтаж откатных ворот

Прежде чем начать возведение ворот, следует позаботиться о наличии всей нужной фурнитуры. Её можно изготовить самостоятельно либо купить комплектом. Никаких специфических инструментов не понадобится – все необходимые предметы легко приобрести в любом строительном магазине.

К установке откатных ворот следует подходить тщательно, чтобы не допустить ошибок в работе и в итоге получить надёжное прочное сооружение. Монтируются откатные ворота в несколько этапов:

1. Возведение опорных столбов.
2. Закладка фундамента.
3. Изготовление полотна, отдельных составляющих конструкции.
4. Установка всей системы.

Для достижения хорошего результата важно придерживаться заранее составленного плана работ. Необходимо контролировать геометрию и прочие технологические показатели. Тогда ворота будут удобны в использовании и прослужат долго.

Установка столбов

Монтаж опор – крайне ответственный этап, ведь в будущем от них зависит устойчивость всей системы откатных ворот. Столбы должны располагаться строго вертикально и параллельно друг другу, чтобы в дальнейшем не шататься и не заваливаться. Их можно соорудить из разных материалов, например, таких как:

• бетон;
• массивный металлопрокат;
• дубовый брус;
• кирпич.

Специалисты рекомендуют бетонировать опоры на глубину минимум 1 метр. А если на территории отмечается высокий уровень грунтовых вод, то требуется общее основание под все конструктивные составляющие ворот.

Если столбы изготовлены из кирпича или камня, нужны закладные размерами 6 на 6 см по три штуки на каждую опору. Данные элементы крепежа представляют собой площадки из толстых листов стали, к ним приваривают фрагменты проволоки или металлического прутка. В процессе возведения столбов для откатных ворот гибкие детали кладут в швы, фиксируют нащельники на необходимой высоте.

Если столбы сделаны из металлопрофиля, то их установка упрощается. Нащельники фиксируются на стойках методом сварки.

Чтобы выполнить монтаж стоек для откатных полотен, выкапывают яму глубиной от 100 см и диаметром минимум 50 см, в неё монтируют столб. Затем опору выставляют, используя уровень, и заливают бетонным раствором. Для обеспечения максимальной надёжности на стойку из металла можно приварить уголки, фрагменты арматуры, труб.

Строительство фундамента

Перед тем как приступить к монтажу ворот своими руками, нужно разметить фундамент опорной площадки, вырыть котлован для его сооружения. При возведении откатных воротных конструкций чаще всего используется ленточный фундамент. Для получения нужной ширины траншеи от плоскости ограждения делают отступ 50 см. Длина основания должна превышать длину противовеса на 20-30 см.

Если планируется использовать автоматику для открывания и закрывания откатных ворот, то электрокабели кладут под землёй на этапе монтажа столбов и обустройства фундамента. Провода должны быть защищены пластиковым гофрированным кожухом.

Ширина швеллера для закладки основания под ворота – до 20 см. Длина этого элемента составляет ½ ширины проёма плюс запас 10-20 см для монтирования площадок роликовых опор. Для обеспечения монолитности укрепляют каркасом из арматуры.

Установка фундамента для откатных воротных конструкций осуществляется так:

1. Выкапывают траншею глубиной от 1 до 1,5 метров. Если уровень подземных вод высокий, или строительство проходит на песчаной почве, дно котлована должно располагаться ниже уровня промерзания.
2. Нарезают стержни из арматуры или металлического прута. Короткие – по 20 см, длинные – по соответствию глубины котлована – 1-1,5 метров. Маленькие стержни применяются в качестве перемычек, их потребуется в 2 раза меньше, чем больших.
3. Длинные части арматуры присоединяют сваркой к боковым полкам швеллера. Интервал между ними должен составлять 30 см. В итоге выходит конструкция, напоминающая лавочку с множеством ножек.
4. Перемычками длиной 20 см попарно соединяют прутки на противоположных сторонах. Промежуток от швеллера – 70-80 см.
5. В яму погружают систему закладной, швеллер выравнивают по высоте территории.
6. Производят установку армопояса и опалубка.
7. Заливают раствор бетона и основательно его уплотняют.

Для достижения необходимой прочности бетона требуется в среднем 28-30 суток. Фундамент для ворот обязательно должен выстояться.

Изготовление створки

Для производства несущей рамы откатных ворот применяют металлопрофиль с сечением минимум 5х5 см. Подбирают территорию со строго горизонтальной плоскостью, чтобы будущие ворота не повело «пропеллером». Поэтому необходимо выбрать ровный широкий участок, на котором с небольшими зазорами разместить бруски либо рейки из дерева. Важно использовать пузырьковый или лазерный уровень, а также строительный шнур для контроля ровности.

Сварка полотна будущих ворот осуществляется снизу вверх. А отдельные составляющие конструкции складываются на подготовленный участок.

Весь процесс производится в несколько этапов:

1. Для изготовления наружной рамы – главного каркаса полона ворот – присоединяют к направляющему ролику методом сварки металлопрофиль. Далее на верхней части плоскости фиксируют трубы, проводят установку откоса и верхней поперечины. Сваривание каркаса осуществляют в шахматном порядке во избежание нарушения целостности конструкции ворот и перегревания отдельных участков.
2. Компоненты заполняющего каркаса сваривают с основой рамы будущих ворот, Заполняющий каркас нужен для установки профнастила и обеспечения дополнительной жёсткости полотна откатных ворот. Для изготовления внутренних переборок применяют трубы 4х2 см.
3. Участки сварки защищают шлифовальной машиной, а затем полотно покрывают грунтовкой. Наносят алкидную краску на конструкцию ворот в 2-3 слоя пульверизатором.
4. Когда защитный слой высыхает, полотно обшивают профнастилом. Чтобы его зафиксировать, применяют саморезы либо заклёпки. Для этих целей нужна электродрель.

Если в качестве материала для заполнения ворот используется ковка или листы стали, их приваривают на этапе возведения каркаса, а затем тщательно зачищают. Лишь после проведения данной манипуляции ворота можно красить.

Инструкция по сборке

Монтаж ворот своими руками следует начинать с разметки. Для обозначения траектории перемещения полотна вдоль проезжей части протягивают строительный шнур. Зазор между шнуром и покрытием дороги – 15-20 см. Дистанция до опорного столба — 70 см.

Затем нужно определить место монтажа передней роликовой тележки. Чтобы обеспечить снижение нагрузки, опоры откатных ворот нужно размещать дальше друг от друга. Ближний к проезжей территории набор опорных роликов монтируют на расстоянии 0,15 метров в сторону отката. Для выявления крайней позиции задней консольной опоры нужно из длины полотна ворот, включая противовес, вычесть 10 см. Полученный показатель отсчитывают от принимающего столба конструкции. Это и будет внешняя граница второй тележки.

Далее площадки поддержки роликовых опор раскладывают по целевым точкам, сваривают и монтируют ролики на регулировочные пластины ворот.

Затем воротное полотно устанавливают на место, а направляющие накатывают на ролики. На данном этапе необходимо проверить корректность фиксации опор, снять створки и убрать тележки. После этого осуществляется сварка регулировочных пластин откатных ворот.

Далее полотно и роликовые опоры возвращают на место, а ворота устанавливают в закрытом состоянии. В единой плоскости с направляющей выставляют уровень, фиксируют ворота в «горизонт» поддерживающими болтами.

Внутрь направляющей ставят откатной ролик, фиксируют его болтами, для надёжности прихватывают сваркой.

Установку роликового ограничителя осуществляют на верхнюю часть полотна напротив стойки, которая ближе всего к роликовым тележкам. Методом сварки фиксируют поддерживающую шину, проводят регулировку ворот по вертикали.

Теперь настала очередь устанавливать нижний улавливатель ворот. Для определения участка монтирования полотно фиксируют в запертом состоянии. Под опорный ролик закладывают скобу улавливателя, касание должно быть полным. Улавливатель фиксируют болтами в целях возможности регулирования его позиции по отношению к ролику ворот.

Выявление размещения верхнего улавливателя и его крепление к столбу осуществляется, когда откатные ворота находятся в закрытом состоянии.

После установки системы откатных ворот проводится финишное регулирование поддерживающей шины, роликов, а также улавливателей. На часть направляющей с торца необходимо поставить заглушку, зачистить и закрасить сварочные швы.

На этом изготовление системы откатных полотен завершено.

Видео по установке откатных ворот своими руками

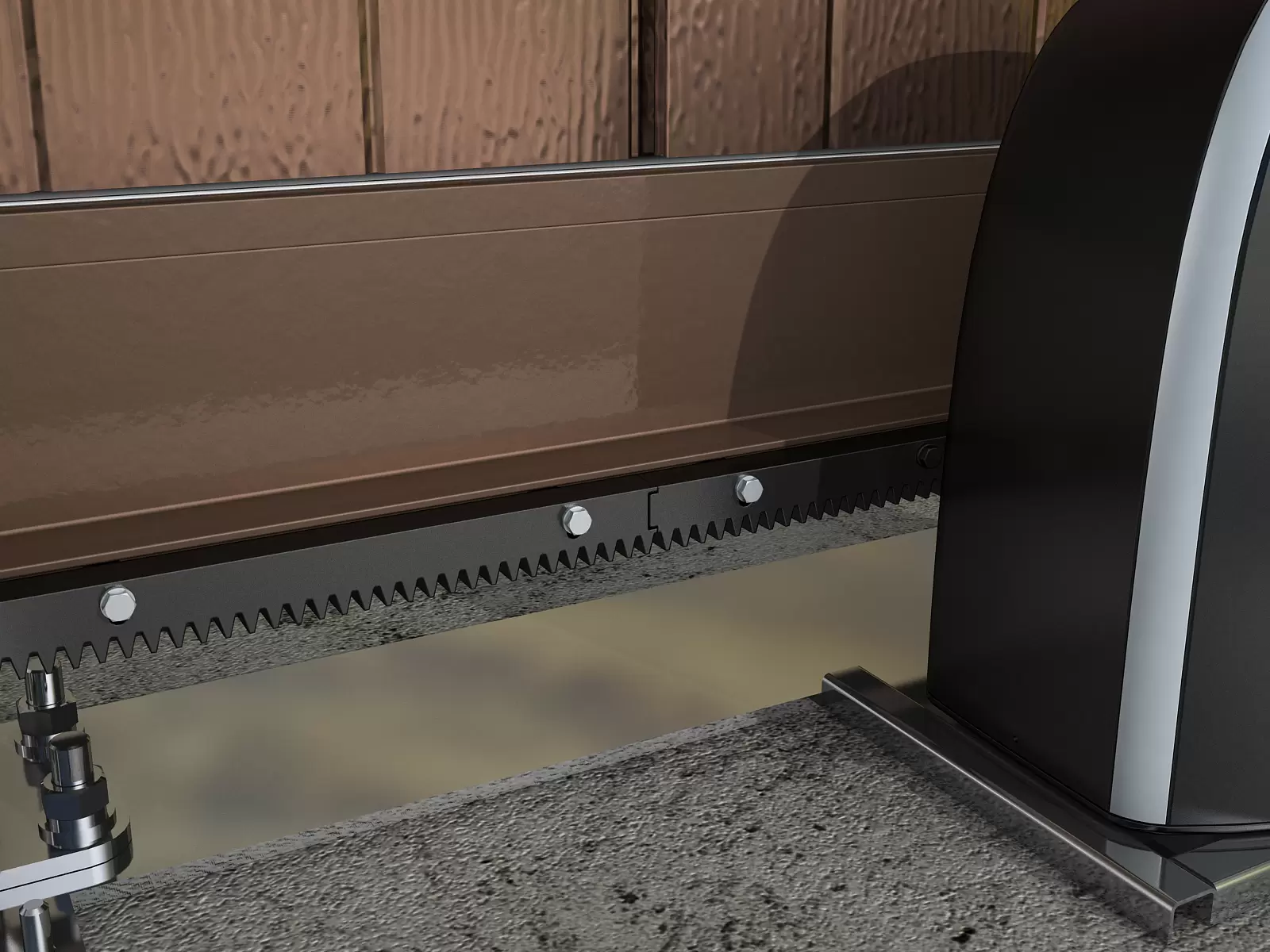

Установка автоматики и зубчатой рейки

Если ворота установлены полностью и проверены на работоспособность, можно приступать к их оснащению автоматикой. Такой комплект включает сигнальную лампочку, электропривод, пульт ДУ, фотоэлементы, блок управления и зубчатую рейку.

Электрический привод для ворот сдвижного типа приходит в действие при передачи усиления на зубчатую рейку. Количество реек для обустройства системы зависит от ширины проёма плюс 1 метр.

Устанавливается автоматика на откатные полотна поэтапно:

1. Зубчатая рейка прикладывается к профильной трубе, далее её совмещают с шестернёй электропривода, фиксируют его размещение между роликовыми опорами ворот.
2. Основание привода сваривается с опорной поверхностью, затем монтируется сам механизм.
3. При открытом положении ворот зубчатую рейку подсоединяют к направляющей. Необходимо оставлять запас в крайнем положении до 10 см.
4. На рейку устанавливаются концевые выключатели, осуществляются электрические соединения и монтируются фотоэлементы.

Для безопасного подключения автоматики на ворота на крайний столб ставят сигнальную лампу. Затем обязательно проверяют правильность электрических соединений и активируют подачу электричества.

Приводом для сдвижных ворот может служить шуруповёрт или электрический двигатель с редуктором. Автомобильная сигнализация применяется при дистанционном управлении.

Пошаговая инструкция по установке откатных ворот своими руками

Если интересует установка откатных ворот своими руками, настоящая статья для вас. Оптимальным вариантом является консольная конструкция ворот, которая практически полностью вытеснила с рынка рельсовые аналоги. Наши мастера прекрасно знают, как установить откатные ворота. Мы оказываем услуги по их изготовлению и монтажу «под ключ» в различной комплектации.

О том, как мы работаем, расскажем (и покажем) на примере выполнения одного из заказов.

Типовая конструкция

Если решено купить комплект откатных ворот для самостоятельной установки то в него обязательно войдут следующие узлы и блоки:

• Направляющая – деталь, являющаяся составляющей створки, предназначенный для восприятия её весовой нагрузки;
• Пара тележек, представляющих собой роликовые опоры. Именно на них опирается консоль ворот;
• Съёмный ролик концевой. Выполняет роль опоры для края створки (когда ворота находятся в закрытом положении);
• Нижний ловитель. На этот элемент передаётся нагрузка через опорный ролик (створка закрыта);
• Верхний ловитель – уменьшает парусность створки (для закрытых ворот);
• Фиксатор верхний представляет собой обычный кронштейн с двумя роликами. Изделие демпфирует боковое раскачивание створки;
• Подставка – основание для опор, предназначенных для перемещения створок.

Мы изготавливаем каркас створки из профильной трубы методом сварки. Затем привариваем к нему направляющую. Затем готовая конструкция зачищается, грунтуется и окрашивается.

Требования к месту установки

К решению вопроса о том, как монтировать откатные ворота, следует подходить, начиная с выбора места для их установки. Створка ворот перемещается с внутренней стороны ограждения (по территории участка) вдоль установленного забора. Поэтому требуется место для её отката, на котором отсутствуют помехи для перемещения полотна.

По длине это расстояние составляет ширину проёма с добавлением длины консоли (последняя

50% от величины проёма).

Алгоритм, отвечающий на вопрос, как правильно установить откатные ворота, выглядит следующим образом:

• Обустраиваем фундамент;
• Выполняем кабельную разводку (на заказах, где предусмотрено автоматическое открывание ворот);
• Монтируем ответный столб, затем, ворота;
• Устанавливаем автоматику, испытываем изделие и передаём заказчику.

Обустраиваем фундамент

Как устанавливаются откатные ворота? Поэтапно.

1. Работы бригада начинает с определения его места и размеров.

В направлении планируемого отката, считая от проёма, откладываем (параллельно ограждению) расстояние в половину ширины имеющегося проезда. Получаем длину будущего фундамента. Его ширина (от ограждения в сторону участка) должна составлять 500 мм (оптимальный размер).

Определяем место под установку ответного столба (напротив ямы фундамента) с учётом максимального примыкания последнего к забору.

Заблаговременно определяем условия прокладки силовых и слаботочных кабелей (наши ворота должны открываться автоматически).

2. Отрываем котлован мотобуром ниже отметки промерзания грунта в месте строительства (минимум 1.2 м, лучше 1.8-2 м в глубину).

3. Изготавливаем закладной элемент, основу которого составляет швеллер. К нему приваривается арматурный каркас.

4. Собрав закладной элемент, устанавливаем его в траншею. Контролируем параллельность ограждению и выведение верхней горизонтали на высоту поверхности дорожного покрытия.

5. Прокладываем трубу из технологического ПНД для укладки питающего кабеля и бетонируем фундамент.

Створка. Монтаж и установка

Установка автоматических откатных ворот отличается от рассмотренной ниже только рядом дополнительных операций. Которые рассмотрены в следующем разделе:

1. Столбы выставлены , бетон набирает прочность, укрыт от промерзания в холодное время года и мы начинаем с разметки линии, задающей направление движения створки ворот.

На высоте 15-20 см натягивается шнур, конец которого закрепляется на расстоянии 30 мм от столба, являющегося опорным. Пошаговая установка откатных ворот рассмотрена ниже.

2. Далее на платформе для установки тележек фиксируются регулировочные площадки.

3. Определяем, где необходимо разместить роликовые опоры.

Отступаем от проёма примерно на 150 мм, и ставим метку под первую тележку (это её крайняя позиция). Для поиска местоположения второй замеряем длину створки (с учётом консоли) и откладываем это значение (за минусом 10 см) от ответного столба по поверхности установленного закладного элемента.

4. Собираем створку.

Работа выполняется в следующей последовательности:

• Вставляем в несущий профиль обе роликовых опоры и сдвигаем их к середине;
• Ставим створку вертикально;
• Раздвигаем опоры к точкам разметки;
• Ставим полотно по шнуру.

5. Привариваем регулировочную площадку 2-ой тележки, выкатываем полотно в проём, выполняем чистовую регулировку положения. Прихватываем регулировочную площадку 1-ой тележки (сварка).

• Снимаем створку с тележек;
• Убираем сами тележки с площадок;
• Привариваем из к закладной;
• Устанавливаем тележки на место;
• Задвигаем створку (уже на тележках);
• Закрываем ворота;
• Выполняем чистовую регулировку положения створки.

6. Ставим концевой ролик. Его крышку необходимо приварить к профилю (более надёжно, чем фиксация болтами).

Привариваем заглушку на несущую (для защиты внутреннего объёма от пыли, грязи и атмосферных осадков).

7. Устанавливаем верхний фиксатор.

После закрепления элемента в требуемом положении створка выставляется строго вертикально (уровень) и фиксируется имеющимися у него роликами.

8. Ставим уловители (внизу и сверху).

9. Для установки нижнего, закрываем ворота, подводим изделие под концевой ролик.

10. Опорная поверхности, при этом, должна оказаться выше него.

11. Контролируем, чтобы скобы уловителя, расположенного сверху, на закрытой створке касались имеющихся на ней уголков, защищающих переднюю кромку конструкции створки ворот.

Монтируем электропривод и автоматику

Поскольку заказчик принял решение о монтаже автоматического открывания, добавился дополнительный объём работ. Например, установка привода откатных ворот.

Мы рекомендуем в качестве привода использовать модели бренда DoorHan (SLIDING-2100PRO и SLIDING-1300PRO) или NICE (ROBUS RB600)

Но привод, это только малая часть комплекса. Обеспечивающего автоматическую работу ворот. Как минимум, требуется ещё установка зубчатой рейки на откатные ворота, закрепляемой на направляющей, благодаря которой привод способен перемещать полотно ворот, и пара концевиков, отключающих его в закрытом и открытом состоянии.

Если клиент пожелает, мы укомплектуем ворота полностью, установив:

• Пару фотоэлементов, останавливающих перемещение створки, если в проёме появляется движущийся объект;
• Лампу сигнальную, работающую в импульсном режиме при перемещении полотна ворот;
• Выносную антенну, позволяющую существенно увеличить дальность работы выносных пультов управления перемещением створки.

Установка автоматики откатных ворот предусматривает подачу электропитания на привод и элементы автоматики.

Работы начинаем с подземной прокладки кабеля, выполняя её в соответствии с положениями ПУЭ. Поэтому участки, проложенные под дорожным полотном, укладываются в полимерных (реже, стальных) трубах. Глубина прокладки примерно 1200 мм. (Обычно мы всю прокладку ведём в трубе).

Траншея для трассировки отрывается таким образом, чтобы она отстояла ≥ 500 мм от стен и фундаментов любого строения, корневой системы крупных деревьев и т.п.

Технические трубы, изготовленные из ПНД, примерно вдвое дешевле обычных, но успешно выполняют свои защитные функции. Оптимальная толщина стенки 3 мм.

Теперь собственно ответ на вопрос, как установить автоматику на откатные ворота.

Свои предпочтения по отношению к электроприводам мы обозначили выше. Оптимальное сечение питающего кабеля 3*2,5. Выводится он непосредственно у закладной, в месте, выбранном для монтажа привода.

Остальные провода можно монтировать непосредственно в процессе установки элементов, т.к. они имеют незначительную длину (самый длинный соединяет фотоэлементы).

• Если поступил заказ на то, чтобы ворота можно было открывать из дома, потребуется прокладка дополнительной витой пары;
• наличие домофона у ворот потребует дополнительного провода питания (2*0,75);
• аналоговая видеокамера – необходимо прокладывать кабель коаксиальный (волновое сопротивление = 75Ом).

Алгоритм работы:

1. Закрепляем на направляющей зубчатую рейку;
2. Прокладываем провод для питания фотоэлементов на внутренних столбах ворот (скрытая проводка сквозь столбы). Крепим и подключаем их.
3. Устанавливаем сигнальную лампу (при наличии заявки, дополнительную антенну).
4. Все вспомогательные устройства коммутируются на клеммнике, смонтированном на приводе ворот. То есть вся слаботочка выводится на привод и заводится в него снизу. Для этого в установленной закладной заблаговременно сверлится отверстие, сквозь которое пропускается труба с проводами.
5. Отвечая на вопрос, как установить двигатель для откатных ворот, следует отметить что его основание приваривается в выбранном месте к установленному закладному элементу, затем двигатель регулируется по высоте (имеющимися в конструкции регулировочными винтами). Зубчатое колесо сцепляется с рейкой с зазором около 1 мм.
6. Устанавливаем концевики на рейку. Место установки определяется смещением створки в крайне правое и крайне левое положение (открыто/закрыто). Смонтированные концевики должны упираться, при этом, в подпружиненные выключатели, останавливая работу привода.
7. Полностью завершив монтаж автоматики подключаем электропитание привода. Выполняем программирование имеющегося ПДУ. Закрываем привод кожухом.

На случай пропадания питания наши приводы имеют возможность перевода на ручной режим открытия и закрытия ворот. Для этого имеется специальный ключ.

Подведем итоги

«Беда, коль сапоги начнёт точать пирожник…»

Заказчик должен понимать, что самостоятельная установка откатных ворот, занятие малоперспективное.

Существует огромное количество нюансов. Учесть которые человек, который не занимается данным вопросом профессионально, не может в принципе:

• Ошибка в выборе грунтовки и краски приведёт к возникновению коррозии и досрочному выходу ворот из строя (как минимум, к потере их товарного вида).
• Неправильный выбор глубины заложения фундамента может аукнуться перекосом основания ворот в результате морозного пучения грунта.
• Нарушения, допущенные в конструкции элементов ворот, могут привести к тому, что их повалит сильным порывом ветра или заклинит в результате малого просвета, оставленного между поверхностью дороги и нижней кромкой направляющей.

Только обратившись к профессионалам можно быть уверенным в том, что ваши ворота прослужат долго.

Как устанавливать откатные ворота с автоматикой

Строительство и ремонт своими руками

Автоматика для откатных ворот

Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод для ворот это всего лишь часть комплекта автоматики для ворот. Помимо привода в этот комплект дополнительно входит как минимум зубчатая рейка (которая прикрепляется к полотну ворот и, цепляясь за которую своей шестернёй, привод ворот будет сдвигать полотно ворот, открывая и закрывая их) и два концевика (которые устанавливаются на зубчатую рейку и ограничивают ход ворот, выключая привод в тот момент, когда откатные ворота полностью открыты или полностью закрыты.

Конечно, комплект автоматики для ворот, состоящий из привода для ворот, зубчатой рейки и двух концевиков – это минимальный и достаточный набор. Однако, если дополнить этот комплект автоматики для откатных ворот всего несколькими недорогими элементами, то Вы получите набор реализующий все возможные удобства от использования ворот. Такими дополнительными элементами являются:

• фотоэлементы (набор из 2-х штук, предназначен для остановки закрывания ворот при появлении в проеме ворот какого-либо препятствия),
• сигнальная лампа (мигает в то время, когда работает привод ворот),
• выносная антенна (увеличивает дальность действия пульта открывания/закрывания ворот).

Структурная схема подключения привода и автоматики для ворот изображена на рисунке ниже. Раньше мы уже рассказывали о том, как установить откатные ворота своими руками в одноименной статье: Откатные ворота своими руками. Но после того, как ворота установлены и до того, как начинать установку и подключение привода ворот и элементов автоматики, – необходимо проложить к воротам электрический кабель для подключения электропитания к приводу ворот и компонентам автоматики для откатных ворот.

Прокладка кабеля

Требования и правила прокладки электрического кабеля под землей определяются документом под названием ПУЭ (Правила Устройства Электроустановок) Прокладка кабеля под землей должна осуществляться в соответствии с пунктом 2.3 данного документа – «Прокладка кабельных линий в земле» (страницы 156-159). Вы можете бесплатно скачать «ПУЭ» в формате pdf прямо с нашего сайта, просто нажав на ссылку.

Чтобы не напрягать Вас чтением данного документа, в котором большая часть информации посвящена требованиям к прокладке кабельных линий с напряжением более 1 кВ, сделаем небольшую выжимку из данного документа. Подземная прокладка кабеля с напряжением 220-380 В во дворе частного дома может производиться без обеспечения дополнительной защиты кабеля от повреждений. Однако, в местах где грунт нагружен (например под автомобильным проездом) рекомендуется применить дополнительную защиту электрического кабеля, проложив его под этим местом в футляре, роль которого может выполнить, например, стальная или полимерная труба. Глубина подземной прокладки кабеля обычно составляет 0,7 – 1,2 метра. Далее приведем несколько общих советов по прокладке кабеля под землей на своём участке:

Прокладка кабеля должна производиться в траншею, глубиной 0,7 – 0,8 метра. Для того, чтобы во время рытья траншеи было проще измерять её глубину, – сделайте отметку нужной глубины прямо на черенке лопаты в виде нескольких витков изоленты (как показано на фото);

Прокладка кабеля внутри полиэтиленовой трубы из ПНД имеет множество преимуществ. В одной трубе можно проложить одновременно несколько кабелей и проводов различного назначения. Такая труба сгруппирует ваши провода в одно целое, защитит их от механических повреждений (особенно это важно в случае с тонкими непрочными проводами, такими как витая пара), защитит их от грунтовых вод. Обычно для таких целей используется техническая труба ПНД с диаметром 50мм. Обратите внимание, мы не просто так выделили жирным шрифтом фразу «техническая труба»! Трубы ПНД обычно делятся на обычные, применяемые в качестве напорных водопроводных труб и технические трубы. Техническая труба отличается от обычной тем, что при её изготовлении используется больше вторсырья. Другими словами, часть брака и полиэтиленовых отходов от производства обычной ПНД трубы измельчаются, расплавляются и добавляются в сырьё для производства «технической трубы». Такая труба имеет те же габаритные размеры, ту же толщину стенки, но она не выдержит того же давления, которое может выдержать обычная водопроводная труба. Зато цена такой трубы в ДВА РАЗА НИЖЕ цены обычной ПНД трубы. Такие трубы идеально подходят для прокладки кабелей под землей.

Мы использовали полиэтиленовые трубы, производимые в Ленинградской области на заводе Wasser-Logik . Цены за 1 метр погонный трубы ПНД с диаметром 50мм и толщиной стенки 3 мм составляли:

• Обычная труба 50 х 3,0 (10атм) питьевая ГОСТ18599 = 80,82 руб./м.п.
• Техническая труба 50 х 3,0 = 48,49 руб./м.п.

Помните, что трубы могут иметь разную толщину стенки, что сильно сказывается на их стоимости. Обычно, для прокладки кабеля нет нужды использовать трубы с толщиной стенки более 3 мм.

Несмотря на то, что полиэтиленовые трубы имеют определенную эластичность, их невозможно согнуть под прямым углом с малым радиусом изгиба. В случаях, когда нужно согнуть такую трубу под прямым углом (с малым радиусом изгиба), следует использовать специальные муфты и фитинги. Завод Wasser-Logik может изготавливать фитинги, фланцы, переходы, сваривая их на заказ либо комплектует стандартными резьбовыми заглушками и муфтами, позволяющими соединять трубы:

• по прямой в одну линию;
• под прямым углом;
• в виде Т-образного тройника.

Конструкция данных резьбовых муфт позволяет соединять полиэтиленовые трубы, обеспечивая полную герметичность соединения и выдерживают давление до 15 атм.

Такие муфты очень удобны, с их помощью можно создавать изгибы под прямым углом, например для того, чтобы подвести такую трубу с кабелем впритык к электрической опоре под землей, а затем повернуть вверх под прямым углом и прямо вдоль столба опоры ввести снизу в электрический щит. Такой ввод обеспечит защиту трубы от попадания осадков внутрь неё (при условии, что класс защиты используемого электрощита соответствует защите от осадков). С целью такого ввода в электрический щит достаточно просверлить в его дне отверстие при помощи коронки с диаметром, соответствующим диаметру используемой технической полиэтиленовой трубы. Смотрите фото ниже.

Обращаем Ваше внимание на то, что все провода необходимо протянуть через полиэтиленовую трубу ещё до того, как Вы соедините её при помощи резьбовых муфт, образующих изгибы под прямым углом и перед тем, как Вы закопаете данную трубу! Это крайне важно! Такие кабеля как ВВГ и многие другие не имеют достаточной эластичности, чтобы Вы смогли их протащить через трубу с изгибами! Ни один кондуктор Вам в этом не поможет!

Порядок действий таков:

1. Продумывается топология прокладки кабелей по территории вашего участка (так, например, логичнее сначала завести всю мощность из уличного щитка в щит, расположенный в доме, а уже оттуда развести через систему автоматов по потребителям, включая ворота и их автоматику);
2. Раскапывается соответствующая траншея;
3. Техническая полиэтиленовая труба разматывается и укладывается в траншею и разрезается в местах где нужно сделать отводы, реализованные на тройниках;

Автоматика для откатных ворот – электропитание

Вернемся к приводу наших ворот и комплекту автоматики. Сколько и каких проводов нужно заранее проложить к нашим воротам при прокладке кабелей по участку? Ответим на этот вопрос ниже, но обо всем по порядку. Чтобы не тратить время на пустые обсуждения на тему «какой привод для ворот лучше выбрать», мы скажем просто есть марка CAME, больше нет ничего! Привод для откатных ворот (как и всё остальное) также выбирается исходя из массы створки ворот. Чем тяжелее створка – тем мощнее нужен привод.

Комплекты автоматики для откатных ворот CAME описаны ниже:

Комплект CAME ВХ-243	Комплект CAME ВХ-68	Комплект CAME ВХ-78	Комплект CAME ВK-1200	Комплект CAME ВK-1800
Вес откатных ворот до 300кг, высокая интенсивность работы (70%).	Вес откатных ворот до 800кг, интенсивность работы 30%.	Вес откатных ворот до 800кг, интенсивность работы 30%, функция неполного открывания ворот («калитка»).	Вес откатных ворот до 1200кг, средняя интенсивность работы (50%).	Вес откатных ворот до 1800кг, средняя интенсивность работы (50%).
Потребляемый ток=7,0 А; Мощность=170 Вт	Потребляемый ток=2,6 А; Мощность=200 Вт	Потребляемый ток=2,4 А; Мощность=300 Вт	Потребляемый ток=3,3 А; Мощность=380 Вт	Потребляемый ток=4,2 А; Мощность=480 Вт
КАЖДЫЙ КОМПЛЕКТ СОДЕРЖИТ : редуктор-привод (1шт.), радиоприемник AF43RU (1шт.), пульт TWIN2 (2шт.)
ДОПОЛНИТЕЛЬНО любой набор можно доукомплектовать : антенной TOP-A433N (1шт.), фотоэлементами DIR 10 (набор из 2-х штук.), сигнальной лампой KLED 24B (1шт).

Типология кабелей и их минимальные сечения

Подключение	Длина кабеля 1 < 10 м	Длина кабеля 10 < 20 м	Длина кабеля 20 < 30 м
Напряжение питания 230 В	3х1,5мм 2	3х2,5мм 2	3х4,0мм 2
Сигнальная лампа	2х0,5мм 2	2х1,0мм 2	2х1,5мм 2
Фотоэлементы-передатчики	2х0,5мм 2	2х0,5мм 2	2х0,5мм 2
Фотоэлементы-приемники	4х0,5мм 2	4х0,5мм 2	4х0,5мм 2
Питание дополнительных устройств	2х0,5мм 2	2х0,5мм 2	2х1,0мм 2
Устройства управления и безопасности	2х0,5мм 2	2х0,5мм 2	2х0,5мм 2
Подключение антенны	Коаксиальный кабель RG58 или аналог с волновым сопротивлением 50 Ом

Фактически всё, что нужно сделать заранее, – это подвести напряжение питания к приводу для ворот (первая строчка в таблице выше). Используйте провод сечением 3 х 1,5мм 2 или 3 х 2,5мм 2 . Сделать это нужно безусловно через отдельный автомат, который безусловно должен быть обесточен до окончания монтажа привода ворот и комплекта автоматики. Этот питающий провод должен быть выведен вблизи закладной, на которую будет устанавливаться привод ворот.

Все остальные провода имеют небольшую длину и могут быть смонтированы непосредственно во время установки автоматики. Самый длинный провод (из этих остальных), который Вам придется при этом проложить это двухжильный провод, который должен соединить фотоэлементы, устанавливаемые в двух, расположенных друг напротив друга столбах (смотрите самый первый рисунок в начале данной статьи).

Дополнительно к этому, единственному проводу (идущему к откатным воротам от щитка) в принципе больше ничего не нужно, но если Вы хотите, чтобы можно было открывать и закрывать ворота не только при помощи пультов, но и например, при помощи кнопок из дома – проложите дополнительно витую пару. Если Вы планируете установить дополнительный домофон (для связи из дома с посетителями у ворот и открытия/закрытия ворот, калитки и т.д.) – проложите из дома к воротам витую пару, двухжильный провод питания 2х0,5мм 2 или 2х0,75мм 2 . Если планируется установка аналоговой видео камеры (в составе домофона или отдельно) – проложите дополнительно коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом.

Напоминаем, что в базовую комплектацию привода ни фотоэлементы, ни сигнальная лампа ни дополнительная антенна – не входят, соответственно если Вы их не приобрели отдельно, – никакая дополнительная коммутация, кроме подключения кабеля питания привода, Вам не понадобится. С другой стороны, если Вы решите приобрести и подключить их позже, Вы сможете без труда сделать это в любое время. При этом максимальная сложность, с которой Вы можете столкнуться – это необходимость прокопать небольшую траншею для укладки провода, соединяющего фотоэлементы на двух столбах по разные стороны от проема ворот.

Последовательность монтажа автоматики

Если Вы приобрели не только привод для ворот (сам двигатель с редуктором и шестерней в сборе), но и комплект дополнительной автоматики (фотодатчики, сигнальную лампу, дополнительную антенну), то сначала монтируется автоматика и только потом привод – так как все провода от вспомогательных устройств выводятся снизу вверх – из-под земли через закладную под привод и далее к клеммным колодкам привода.

Далее мы расскажем и проиллюстрируем последовательность монтажа автоматики для откатных ворот:

Первым делом закрепляем в нижней части полотна ворот зубчатую рейку. На этом этапе не сильно важна высота её крепления. Не переживайте о том, что шестерня привода может не сцепится с рейкой так как высоту расположения самого привода (вместе с шестерней) над его основанием Вы впоследствии сможете отрегулировать при помощи четырех регулировочных винтов.
