Обозначения и расшифровка проводов магнитол
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Маркировка и цветовое обозначение проводов
по распиновке. 99% производителей придерживаются стандартных цветов для проводов и их предназначений:
Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
Красный (маркировка АCC или А+) — это плюс замка зажигания;
Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу вашего автомобильного Handsfree. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.
Разъем Intro ISO-001 («папа»)
Разъем Intro ISO-002 («мама»)
AMP-C — для чего этот провод на магнитоле?
Приветствую. Магнитола содержит много выходов и кабелей, очень важно понимать их предназначение, ведь некоторые запитаны 12в и если подключить неправильно — можно спалить плату.
AMP-C — что это такое?
Провод для подключения усилителя/других устройств, которые должны включаться вместе с ГУ. Сила тока предположительно 12в. Можно запитать любой источник, включающийся одновременно с ГУ (например ТВ-тюнер).
Например можно подключить внешний усилитель и при включении ГУ по кабелю AMP-C пойдет сигнал и усилок выйдет из спящего режима в рабочий.
Провод может быть оранжевого цвета:
AMP-C расшифровывается как Amplifier Control, переводится как управление усилителем.
AMP-C — что это такое?
Провод для подключения усилителя/других устройств, которые должны включаться вместе с ГУ. Сила тока предположительно 12в. Можно запитать любой источник, включающийся одновременно с ГУ (например ТВ-тюнер).
Например можно подключить разъем amp с проводами и по кабелю AMP-C пойдет сигнал и усилок выйдет из спящего режима в рабочий.
Провод может быть оранжевого цвета:
AMP-C расшифровывается как Amplifier Control, переводится как управление усилителем.
Дополнительно:
CVBS-IN — это вход для композитного кабеля (нужен для подключения камеры заднего вида).
ANT (белый) — он нужен для управления антенны. Выполняет роль источника питания для внутренней активной антенны. Либо подает сигнал для включения автоматической наружной антенны.
Заключение
AMP-C — управление включениями внешними источниками.
Чаще всего используется для подключения усилка.
Что такое KET и AMP?
Начнем с того, что KET и AMP – это разъемы у ламп и блоков. Для разных стран-производителей ксенонового оборудования, существуют разные стандарты разъемов. Чаще всего китайские производители используют стандарт AMP, а корейские KET. Например, для рынка России и Европы характерно использование разъемов КЕТ (прямоугольные коннекторы черного цвета), а на азиатском рынке чаще используются АМР-разъемы (отличительная черта – «гармошка» желтого цвета), которые так же нередко встречаются и на российских рынках.
При покупке нового комплекта ксенона проблем с несоответствием разъемов, конечно, не возникнет, но что делать, если Вы купили отдельно лампу и она не подходит к блоку, или наоборот!? Для решения таких несоответствий существуют переходники KET-AMP, они работают надежно и не повреждают ксеноновое оборудование. Вам не придется самим изобретать переходники, обрезать провода и т.п. – это может быть опасно! Переходник KET-AMP обеспечивает высоковольтность проводов, поэтому проблем в работе ксенона не возникнет. Приобрести переходник можно у нас на сайте.
Amp c для чего этот провод
Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.
Подсоединение магнитолы
Как правильно подключиться к электронному устройству
Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.
Евро разьемы
Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.
Описание кнопок на передней панели магнитолы для управления (расшифровка)
| Обозначения кнопок | Функция кнопок |
| AF | Другая частота RDS, автоматический поиск при плохом приеме |
| ALL OFF | Все выключено |
| AMS | Музыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий |
| ANG | Регулировка панели |
| ATA | Автоматически включается радио при выключении и перемотке медиатреков |
| ATT | Быстро уменьшает громкость |
| BAND | Выбор радиоприемника |
| BEER | Включение звукового сопровождения нажатия кнопок |
| Blank Skip | Пропускает паузы более 8 секунд |
| BMS | Компенсирует низкие частоты при падении за счет основного устройства |
| BTM | Запоминает качественную частоту сильных станций |
| CLK ADJ | Регулирует время |
| COLOR | Цвет |
| DISP | Активация дисплея |
| DNPP | Выбор CD в чейнджере |
| DNPS | Ввод названий дисков |
| DSP | Активация звукового процессора |
| EJECT | Извлечь кассету в кассетном приемнике или диск |
| EON | Прием дорожной информации |
| FUNCTION | Переключает наиболее используемые функции |
| INTO SCAN | Воспроизводит запись по 10 с для поиска |
| LOS | Ищет станции, пропуская со слабым приемом |
| LOUD | Компенсация тонов |
| M.RDM | Случайное воспроизведение дисков |
| PI | Автоматический поиск |
| PI SOUND | Переключение на другую частоту |
| PI MUTE | Приглушенный звук |
| POWER | Выключение |
| PS | Прослушивание по сохраненным настройкам |
| PTY | Выбор жанра |
| RDS | Поиск станции по мета-данным |
| RDM | Воспроизведение дорожек диска в любой последовательности |
| REG | Переход на частоту радиостанции с RDS |
| Repeat Play | Повторноепроигрываниедорожки |
| SCAN | Сканирование дорожек с воспроизведением начала |
| SEL | Настройка |
| SHUFFLE PLAY | Воспроизведение в случайном порядке доступной музыки |
| SYSTEM Q | Отслеживание фактором улучшения звука и показ их на дисплее |
| TA SEEK | Поиск станции с RDS |
| TC | Вызов тюнера при перемотке |
Распиновка разъема (расшифровка)
Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему. Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.
Распиновка разъема
Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.
Детальное описание разьемов
Описание разъемов управления
В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.
Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.
Название проводов и выходов питания автомагнитолы
| BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY | Питание от батареи |
| GND, GROUND, K31, «минус» | Провод на «массу» |
| A+, ACC, KL 15, S-K, S-kont, SAFE, SWA | Питание с зажигания |
| N/C, n/c, N/A | Пустой контакт |
| LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко». |
В отдельных случаях имеется два провода -iLL+ и iLL
Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Маркировка и цветовое обозначение проводов
Разберем цветовое обозначение проводов авто магнитол:
- Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
- Красный (маркировка АCC или А+) — это плюс замка зажигания;
- Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
- Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
- Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
- Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
- Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
- Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
- Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
- Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
- Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

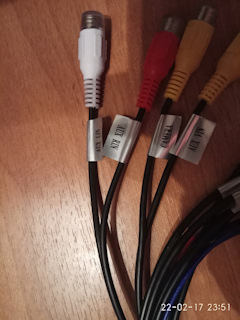

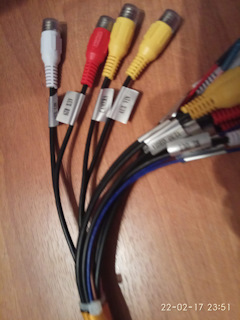

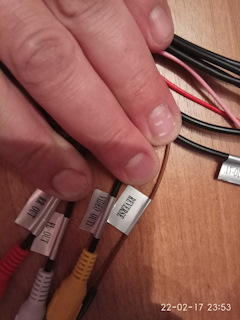

Пришла сегодня с Китая магнитола, так вот, не могу разобраться как подключать.
Recommendations
Comments 68
Добрый вечер. Извините, что будоражу старую тему.
Пришла магнитола, тоже в связке есть CAM-POW и Reverse
Кто-нибудь точно знает, надо оба для задней камеры или только один Reverse? Как я понимаю, если оба нужны, их вообще можно слепить? От самой камеры идет тюльпан связанный с одним красным проводом. Переднюю камеру ставить не планирую.
Не помню уже, вроде Reverse
Brake прикрути на массу, а то видео не покажет пока на ручник не поставишь!
А я думал что наоборот не надо, его к массе подсоединять. Спасибо за совет
Обрати внимание на наклейке надпись про то что перед установкой нужно болты транспортировочные выкрутить. Стрелками указаны
А вот за это отдельное спасибо, не знал.
Да я сам случайно увидел. До этого момента на стиралках только знал что транспортировочные есть 😀
Эх. Это идёт еще со времён виниловых проигрывателей ��
Там платформа прикручивается, чтобы не дрягалась при транспортировке ��
Ну на виниле то понятно там просто пружины в виде демпфера. А на нормальных магнитолах гелевые опоры обычно стоят.
Усилитель антенна и прочие приколы подключать к контакту с надписью AMP. Который находится в ISO фишке. И эта компоновка проводов на всех магнитолах одинакова.
а среди тюльпанов сколько есть с надписью камера? если два тогда CAM-POW это для фронтальной камеры а не задней(на моём гу всё так) или если на лицевой панели есть кнопка F.Cam то точно она. я подключил фкам на боковую дверь например. можно использовать как видеорегистратор…
Один штекер с надписью камера
а F.Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно
а F.Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно
а F.Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно
а F.Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно
а F.Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно
а F.Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно
тюльпан с BRAKE хотя не где из фоток не вижу, но он есть.
вот сейчас скажи что интересует. антенна автоматическая стоит у тебя?
скажи что тебя интересует?
К какому проводу подсоединить усилитель и к какому камеру з/х
из лягушки зх подключаеш на реверс, сзади камеру подключаешь с плюсом лампы зх, саб на АМП там было?
Amp только на магнитоле написано, а на проводах нету. Китайцы всегда такие, догоняй как хочешь
а на соответвующый провод не не СОИ кон написано случайно?
а F.Cam тоже нету? или R.Cam B.Cam. а кнопка на лиц панели?
сфоткай лицо гу и провода с надписями ясными, я всё скажу точно
фронтальной нету да?
Честно не знаю, завтра ставить буду. Вот и спрашиваю совета
Один штекер с надписью камера
Один штекер с надписью камера и есть фронтальная, а задная камера это BRAKE мой друг. смотри не ошибись. подаш на CAM-POW питание или еще что то при нажатии кнопки F.Cam сгорит обьязательно что то внутри. смотри не порти гу
Brake вроде как ручник?
а да правильно. он провод или тюльпан?
Один штекер с надписью камера и есть фронтальная, а задная камера это BRAKE мой друг. смотри не ошибись. подаш на CAM-POW питание или еще что то при нажатии кнопки F.Cam сгорит обьязательно что то внутри. смотри не порти гу
Допустим хочу переднюю камеру подключить, у камеры есть штекер тюльпан и красный проводок, вот красный проводок куда подключить ?
Как подключиш, если на гу нету такого?
Допустим хочу переднюю камеру подключить, у камеры есть штекер тюльпан и красный проводок, вот красный проводок куда подключить ?
А так. Красный провод всегда +, а чёрный минус. Была бы функция на гу, был бы и провод, -выход 12в на камеру. Чтобы питание подал на камеру только когда ты включиш камеру.
На гу есть функция передней камеры
ну если есть, тогда там есть тюльпан с надписью F.Cam, подключается к тюльпану камеры, и провод ещё CAM+ или Camera(если память не изменяет Синий или фиолетовый, во всяком случае если даже нет надписей легко проверить. жмём кнопку на гу F.Cam, и смотрим где появляется плюс.) . этот провод и подключаем к плюсу камеры(красному) а чёрный разумеется минус. хотя по моему и на камере питание под штекер, где внутри плюс а с наруже минус.
Для чего провод I’ll UMI Скорее всего это провод на подсветку, чтоб привключении габаритов она притухала
Тоже так подумал, спасибо.
Это сокращения. ILLUMI (illumination) -габарит или подсветка панели, салона. Cam pow (camera power) питание камеры. Reverse — (обратно, назад) задний ход.
Cam pow- туда подключение камеры заднего вида. При включении заднего хода мафон сразу будет выводить картинку с камеры автоматом. AUXL AUXR это входы Аукса по каналам левый и правый.
Понял, а усилитель от саба на какой вешать(ремоут)?
"ремоут" — это провод управляющий включением усилителя, при включении магнитолы
Так нет такого провода с таким названием
Просто вы спросили куда вешать и назвали этот провод. Вот я и думал что он есть.
Так нет такого провода с таким названием
Судя по последнему фото у вас должен быть провод сабвуфер. Он как раз и есть "ремоут"
Есть такой, но он коннектор. Я вот как думаю, что REVERSE — это и есть ремоут.
Нет реверс подключается к лампе заднего хода. Он включает экран при включении заднего хода.
Может CAM-POW для фронтовой камеры?
Это на питание камеры. Вообще у камеры идет два провода. Видео сигнал и питание. Ти провода ключают камеру и передают видео сигнал на магнитолу. Но чтоб в этот момент включился экран магнитолы и начал показывать видео с камеры, надо подключить управляющий провод в вашем случае "реверс", он подключается к лампе заднего хода.
Всё понятно, спасибо. Завтра буду пробовать
Cam pow- туда подключение камеры заднего вида. При включении заднего хода мафон сразу будет выводить картинку с камеры автоматом. AUXL AUXR это входы Аукса по каналам левый и правый.
Для того, чтобы магнитола знала что включен задний нужно провод Reverse подключить к сигналу "задний ход", если нет в штатной проводке — тогда прикручивать к лампе заднего хода. П.С. прикручивать обычно к минусу лампы, там он должнен подключатся.
Cam pow — питание на камеру, но его обычно отбрасывают, так как камера включается постепенно. секунды через 2 после подачи питания, раздражает. Обычно камеру запитывают от лампочек освещения заднего номера.
FR-out и FL-out — это передние динамики, левый и правый (front right & front left). RR out и LR out — задние динамики левый и правый (rear left & rear right), AUX LIN и AUX RIN — соответственно входы AUX левый и правый.
Brake — сигнал с микрика ручника, можешь его закоротить на корпус, он блокирует воспроизведение видео когда машина едет �� Т.е. воспроизведение видео включается только когда машина стоит и на ручнике.
Video OUT1 и Video out2 — соответственно вывод видео (копия видеосигнала с монитора) на дополнительные мониторы (обычно ставят в подголовники).
AMP — управление питанием на внешнем усилителе.
ACC -, питание
GND — корпус.
ANT — антена
Camera in — сигнал с камеры
SUB Woofer я думаю расшифровывать не надо?
Cam pow- туда подключение камеры заднего вида. При включении заднего хода мафон сразу будет выводить картинку с камеры автоматом. AUXL AUXR это входы Аукса по каналам левый и правый.
Нет, cam pow точно не для этого
REVERSE на + заднего хода (включает экран), CAM-POW на + камеры(включает камеру). Можно соединить плюсы заднего и камеры и подсоединить только на REVERSE
