Какие существуют типы конденсаторов

Виды и аналоги конденсаторов

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.

Содержание

Высоковольтные конденсаторы

В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т.п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:

• К75-25 – импульсные модели, используемые в схемах с напряжением до 50 кВ. Их емкость – 2-25 нФ. Благодаря возможности работать с токами частотой 500 Гц, эффективны в искровых катушках Тесла.
• К15-4. Этот тип конденсатора можно определить по корпусу цилиндрической формы зеленого цвета. Имеют небольшую емкость и используются в генераторах Маркса, старых телевизорах, умножителях напряжения и других высоковольтных низкочастотных схемах.
• К15-5. Керамические детали кирпичного цвета, компактных габаритов, дисковой формы. Максимальное напряжение – 6,3 кВ, используются в высокочастотных фильтрах.

Керамические конденсаторы

Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.

По типу конструкции выпускают следующие керамические конденсаторы:

• КТК – трубчатые;
• КДК – дисковые;
• SMD – поверхностные и другие.

Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.

Бумажные и металлобумажные конденсаторы

В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.

Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги.

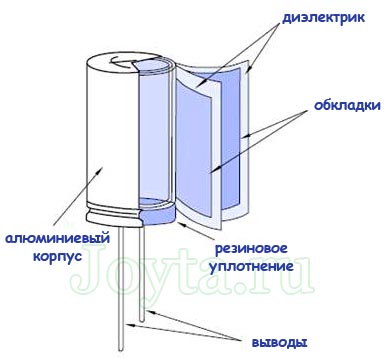

Электролитические конденсаторы

Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал.

Конденсаторы постоянной емкости относятся к устаревшим. Им на смену пришли детали переменной электроемкости. Наиболее распространены электролитические конденсаторы подстроечного типа. Их емкость меняется при регулировке, но при работе схемы остается постоянной. Благодаря герметичности корпуса и твердого полупроводника, изделия стабильны при хранении и могут использоваться при низких температурах (до -80°C) и высоких частотах.

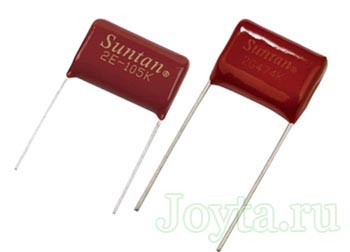

Пленочные и металлопленочные конденсаторы

Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В.

Выпускаются различные типы пленочных конденсаторов, которые различаются по:

• размещению слоев диэлектрика и обкладок – аксиальные и радиальные;
• материалу изготовления корпуса – полимерные и пластмассовые, выпускают модели без корпуса с эпоксидным покрытием;
• форма – цилиндрическая и прямоугольная.

Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике.

ЧИП-конденсаторы

Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:

• керамические;
• пленочные;
• танталовые.

Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами.

Таблица аналогов конденсаторов

Напишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.

Виды конденсаторов и их назначение Статья

В этом материале мы очень подробно поговорим про конденсаторы, расскажем, зачем они нужны, каких видов бывают и многое другое. По своей сути это довольно простое устройство, но при этом сегодня без них трудно представить наш мир: конденсаторы встречаются повсеместно. В этой статье не будет схем и подробного разбора, а также глубокой теории — все это интересно лишь узкому кругу специалистов. Тут мы попробуем простым языком и не слишком длинно рассказать все, что нужно знать про конденсаторы.

Что такое и зачем нужен

Электрический конденсатор это двухполюсник который применяется для накопления заряда и его последующей отдачи. Каждый конденсатор имеет определенную емкость, разумеется, ничего общего с емкостью аккумуляторов она не имеет. Если говорить про электронные схемы, то конденсатор является вторым по распространенности после резисторов. Конденсаторы бывают постоянной или переменной емкости, бывают разных типов и из разных материалов, но об этом мы еще поговорим ниже. То есть, основная задача конденсатора это сперва накапливать электроэнергию, после чего отдавать её. Также стоит отметить, что конденсаторы относят к пассивным электронным компонентам.

Конденсаторы выполняют сразу ряд задач, благодаря чему они и используются так широко. Например, поддержание разницы потенциалов. Есть электронные компоненты, которые крайне чувствительны к падению напряжения, некоторые из них просто прекратят работу, либо перезапустятся, что крайне нежелательно во многих случаях. Если просадка напряжения происходит на короткий промежуток времени, то её компенсирует конденсатор, отдав накопленную энергию. Он не может заменить источник бесперебойного питания, емкость конденсатора значительно меньше, впрочем, тут есть разные варианты. Также конденсаторы выполняют роль фильтра низких и высоких частот. Кстати, не стоит думать, что типичный конденсатор это маленькое устройство, которое видели большинство людей. Они бывают очень большими и весят десятки, а то и сотни килограмм.

Характеристики конденсатора

Вне зависимости от типа и устройства, у каждого конденсатора есть набор характеристик. По своей сути это очень простые устройства, поэтому и параметров у них довольно мало. Стоит отметить, что есть не только обычные характеристики, но и так называемые паразитные, которые оказывают негативное влияние на их работу. Когда конденсатор подбирают под конкретную сферу использования, учитывают все характеристики. В рамках этой статьи мы поговорим только про основные, а такие как тангенс угла диэлектрических потерь или диэлектрическую абсорбцию рассматривать не будем. Напоминаем, что в нашей статье мы стараемся говорить простыми словами и коротко.

Емкость конденсатора

Емкость является главным параметром конденсатора, тут можно увидеть аналогию с аккумуляторами, правда единица измерения тут другая и называется фарад, ампер-часы тут не используются. Кстати, один фарад (фарадей) это примерно 26,8 А*ч. Емкость большинства конденсаторов измеряется в микрофарадах или пикофарадах. Впрочем, есть отдельные конденсаторы, которые имеют емкость в десятки фарад, то есть, этот показатель у них в десятки раз больше, чем у обычных аккумуляторов. Правда, такие конденсаторы имеют ограниченную сферу применения и зачастую изготавливаются под заказ, под конкретное оборудование, где требуется такая емкость.

Если нужно большая емкость, то здесь могут соединить параллельно несколько конденсаторов. Тут есть нюансы, которые мы рассматривать не будем, но этот способ используется довольно часто. Также к емкости можно отнести удельную емкость. Это отношение собственно емкости к массе или объему конденсатору, такой же показатель есть и у аккумуляторов. Максимальная удельная емкость есть у тех конденсаторов, которые имеют минимальную толщину диэлектрика, но для таких повышается вероятность пробоя, что является проблемой. Про пробой мы еще поговорим ниже.

Номинальное напряжение

Стандартный показатель для всех электрических устройств. В случае конденсатора номинальное напряжение это максимально допустимое значение. В указанных пределах конденсатор будет работать нормально и сохранит свою работоспособность. Если же напряжение будет выше, то конденсатор может выйти из строя. Вероятность этого зависит от уровня превышения, а также времени. Но сама по себе эта характеристика достаточно простая, тут выбирают исходя из фактического напряжения, которое будет проходить через конденсатор, возможно делают это с небольшим запасом.

Вероятность взрыва

Да, есть и такой параметр, так как вероятность взрыва конденсатора не такая уж и маленькая, это вообще достаточно распространенное явление. О причинах можно рассказывать долго, но главной является повышенная температура, из-за которой происходит перегрев конденсатора и его взрыв. Но не стоит думать, что это именно опасный взрыв, нет, все не так. В современных конденсаторах устанавливают предохранительный клапан (актуально для устройств с большой емкости), либо делаю специальную верхнюю крышку, в небольших моделях. В компьютерах да и вообще в быту можно увидеть последний вариант. Многие видели вздутую верхнюю крышку конденсатора. Это не говорит о том, что он уже вышел из строя, но говорит о том, что скоро это произойдет. Ну а если крышка разорвана, то конденсатор нужно менять.

В старых моделях подобное было не предусмотрено, поэтому при взрыве от них могли отлетать осколки. И скорость их была такая, что они могли представлять опасность для здоровья человека. Убить не могли (если говорить про небольшие конденсаторы), но нанести травмы — вполне. Также стоит отметить, что есть разные типы конденсаторов и в них вероятность взрыва, как и его опасность — разная. Например, есть танталовые конденсаторы, которые состоят из тантала и двуокиси марганца. И эти два вещества, перемешанные вместе, при определенных условиях инициируют химическую реакцию, что приводит к взрыву конденсатора. Но, повторимся, современные устройства, которые широко используются в быту и т.д. не представляют опасности.

Это основные характеристики конденсаторов, как мы писали выше, про дополнительные и второстепенные в рамках данной статьи мы рассказывать не будем. Далее поговорим о различных видах конденсаторов, которые сегодня применяются наиболее широко. Про совсем специфические, которые применяются весьма ограниченно, мы рассказывать не будем.

Виды конденсаторов

Конструкция конденсатора может быть разной, как и материалы из которого он изготовлен. Разумеется, от этого зависят и его свойства с характеристиками, поэтому и существуют разные виды. В простейшем виде конденсатор представляет собой два электрода (называются обкладками), которые имеют форму пластин. Они разделены диэлектриком, на практике слоев диэлектрика может быть много, да и сами электроды могут быть многослойными или в виде лент. Современные конденсаторы довольно сильно отличаются от самых первых, не только по своей конструкции, но и по используемым в них материалам.

Металлобумажные

Металлобумажные конденсаторы являются разновидностью бумажных. В них в качестве диэлектрика выступает бумага. Но не обычная, а специальная, предназначенная именно для конденсаторов. Обкладки делают из фольги. Этот вид используется в цепях как высокой, так и низкой частоты. Главный минус бумажного конденсатора это его низкая прочность, поэтому сегодня они хоть и не вышли из употребления, но используются все реже. А вот металлобумажный является его более продвинутой разновидностью. Тут вместо фольг напыляют металл на бумажный диэлектрик и все это помещено в механический корпус, который предотвращает случайное повреждение всей конструкции. У металлобумажных конденсаторов неплохая удельная емкость, они герметичные, при этом они недорогие и довольно универсальные. Используются они довольно широко, хотя и не повсеместно, свои минусы у них есть.

Керамические

Выглядят как керамические круги на металлических ножках, либо имеют форму похожую на круг, подобные конденсаторы видели многие. Могут быть как в виде одной пластины, так и целой пачки. Электроды, которые из металла, напыляют на керамические пластины и крепят с выводами конденсатора. Свойства этого типа напрямую зависят от вида керамики, которая используются. Главное различие это электрическая проницаемость, которая может варьироваться в очень большом диапазоне. Основная особенность керамических конденсаторов это высокая емкость при небольшом размере, при этом они способы работать с любой поляризацией и не обладают высокими утечками. Из-за компактности их часто применяют в небольших устройствах. Цена на керамические конденсаторы выше, чем на большинство других типов.

Электролитические

Здесь в качестве диэлектрика выступает оксид металла, который образовывается электрохимическим способом на одной обложке, которая сделана из того же металла. В качестве второй обложки выступает электролит (отсюда и название), который может быть как жидким, так и сухим. Подавляющее большинство электролитических конденсаторов являются поляризованными, поэтому они могут работать исключительно с соблюдением полярности. Если она перепутана, то это вызовет химическую реакцию, которая необратима, то есть, конденсатор выйдет из строя. Более того, в ходе этого процесса начнет выделяться газ, а это может привести уже к взрыву. Впрочем, как мы писали выше, в современных устройствах в конструкции предусмотрена такая вероятность и в низ газ просто выйдет без особых последствий. Но сам конденсатор придется менять. Разновидностью этого типа являются ионисторы, которые также могут называть «суперконденсаторы» — их емкость может быть несколько тысяч фарад. Электролитические конденсаторы в свою очередь разделяются на несколько подтипов о которых мы расскажем ниже.

Танталовые

Танталовые конденсаторы это одна из разновидностей электролитических. Название от того, что электрод сделан из тантала. Именно про них мы уже упоминали выше, когда рассказывали про взрывоопасность конденсаторов. В любом случае, это их недостаток, но вместе с тем у них есть и ряд достоинств: они устойчивы к внешним воздействиям, ток утечки у них низкий, размер очень компактный из-за высокой удельной емкости. Именно это объясняет использование танталовых конденсаторов не смотря на их потенциальную опасность. Но, повторимся, современные не являются опасными.

Алюминиевые

Алюминиевые электролитические конденсаторы имеют довольно большую емкость, но нормально работать могут только на малых частотах, что ограничивает сферу их применения. Для положительного электрода здесь используют алюминий, а в качестве диэлектрика выступает триоксид алюминия. Это еще одна разновидность электролитических конденсаторов, о которых мы рассказывали выше. У них высокое соотношение емкости и к размеру, это довольно распространенный тип сегодня.

Пленочные

Этот вид также можно отнести к современным, в качестве диэлектрика тут выступает пленка из различных видов пластика, отсюда и название. Электроды либо напыляют на пленку (более дорогой способ производства), либо делают в виде фольги, которая спрессовывается с пленкой. Применяются довольно широко, у них есть как свои плюсы, так и минусы, которые в большей степени зависят от типа пластика. Например, если это полистирол, то максимальная температура эксплуатации не может превышать +70 градусов по Цельсию, тогда как другие виды пластика способны выдерживать до +120-130 градусов. Некоторые типы устойчивы к пробою и имеют другие свойства. В целом же пленочные конденсаторы характеризуются низким током утечки, но имеют они небольшую емкость по сравнению с другими типами конденсаторов. Тем не менее, некоторые их свойства делают пленочные конденсаторы весьма распространенными в некоторых областях.

Это наиболее распространенные типы конденсаторов, хотя есть и другие. Например, полимерные, которые сегодня постепенно вытесняют электролитические. Или воздушные, где диэлектриком является воздух, но сегодня они применяются очень редко.

Классификация конденсаторов

Разумеется, конденсаторы классифицируются не только по видам, которые обусловлены используемыми материалами и особенностями конструкции, но и по другим параметрам. Про это можно рассказывать очень долго, но в рамках этой статье мы коротко расскажем про другие способы классификации. Это имеет прямое отношение к выбору подходящего варианта. Хотя в этом материале мы и не рассказываем, как выбрать конденсатор, но, тем не менее, после прочтения этой статьи определенные выводы вы сделаете. Ну а если уж мы коснулись вопроса выбора, то в подавляющем большинстве случаев такого вопроса вообще нет. Просто потому, что взамен вышедшего из строя конденсатора нужно просто купить аналогичный и ничего выдумывать тут не нужно. Но вернемся к их классификации.

Конденсаторы классифицируют по изменению емкости, где выделяют постоянной и переменной емкости. Первые никак не меняют этот показатель, вторые меняют его при воздействии различных факторов, например, температуры. Конденсаторы переменной емкости также разделяют на нелинейные и подстроечные. Конденсаторы иногда разделяют по назначению, хотя эта классификация фактически не используется и значения не имеет. Но их можно разделить на две группы: общего и специального назначения. Первая предназначена для широкого применения, вторая для использования в особых условиях эксплуатации. Специальные конденсаторы зачастую разрабатывают и производят под заказ, хотя и здесь есть серийные изделия.

Конденсаторы классифицируют также по типу монтажа, где выделяют навесные, с защелкивающимися выводами, винтовыми выводами и для печатной установки. Способ монтажа зависит от устройства, где будет использоваться конденсатор. Например, если это винтовой вывод, то здесь предусмотрена резьба для соединения, подобные конденсаторы используют с радиаторами. Также их разделяют по способу защиты, это не то, о чем мы писали выше, когда рассказывали про взрывоопасность, это про условия эксплуатации. Тут есть незащищенные конденсаторы, которые предназначены для обычных условий, есть защищенные, которые не боятся высокой влажности. Они могут быть неизолированными или изолированными, также отдельно выделяют уплотненные, корпус которых заполнен разными материалами, а также герметичные, которые, соответственно, полностью герметичны. Также их разделяют по форме, но она в большей степени зависит от вида. Впрочем, некоторые виды конденсаторов могут быть любой формы, чаще всего используется цилиндрическая или плоская, но есть и сферические.

Это основная информация, которую нужно знать про конденсаторы. Конечно, мы про многое не рассказали, но если попытаться написать про все, статья будет очень длинной. Хотя сам по себе конденсатор это довольно простое устройство, но с их фактическим использованием связано очень много нюансов, рассказать про которые в одной статье попросту невозможно. Ну а если вы хотели найти здесь ответ на вопрос, какой конденсатор выбрать взамен вышедшего из строя, то он очень простой. Просто покупайте аналогичный по форме, виду, характеристикам. Это не тот случай, когда нужно что-то изобретать, особенно в том случае, если вы мало что в этом понимаете. Подключение конденсатора не является очень сложной задачей, хотя тут есть моменты, которые нужно знать. Но об этом поговорим в другой статье.

Конденсаторы (Всё что Вы хотели знать, но боялись спросить) ⁠ ⁠

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы.

Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока. Конденсатор проводит переменный ток и не пропускает постоянный. Емкость конденсатора тем больше, чем больше площадь пластин (обкладок) конденсатора, и тем больше, чем тоньше слой диэлектрика между ними.

Устройство простейшего конденсатора

Емкости параллельно соединенных конденсаторов складываются. Емкости последовательно соединенных конденсаторов считаются по формуле, приведенной на рисунке ниже:

Формулы соединение конденсаторов

Конденсаторы бывают как постоянной, так и переменной емкости. Последние так и называются и сокращенно пишутся КПЕ (конденсатор переменной емкости). Конденсаторы постоянной емкости бывают как полярные, так и неполярные. На рисунке ниже изображено схематическое изображение полярного конденсатора:

Полярный конденсатор изображение на схеме

К полярным относятся электролитические конденсаторы. Выпускаются также танталовые конденсаторы, которые отличаются от алюминиевых электролитических, более высокой стабильностью, но и стоят дороже. Электролитические конденсаторы подвержены, по сравнению с неполярными более быстрому старению. Полярные конденсаторы имеют положительный и отрицательный электроды, плюс и минус.

Фото электролитический конденсатор

У советских электролитических конденсаторов полярность обозначалась на корпусе знаком плюс у положительного электрода. У импортных конденсаторов обозначается отрицательный электрод знаком минус. При нарушении режимов работы электролитических конденсаторов они могут вздуться и даже взорваться. У электролитических конденсаторов во избежания взрыва, делают при их изготовлении специальные насечки на крышке корпуса:

Фото конденсатора с насечками

Также электролитические конденсаторы могут взорваться, если на них по ошибке подать напряжение выше того, на которое они были рассчитаны. На фото электролитического конденсатора приведенного выше, видно надпись 33 мкФ х 100 В., это означает его емкость, равную 33 микрофарад и допустимое напряжение до 100 вольт. Неполярный конденсатор на схемах обозначается следующим образом:

Неполярный конденсатор изображение на схеме

На фото ниже изображены пленочный и керамический конденсаторы:

Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком. С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью. Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:

Расшифровка цифровой маркировки конденсаторов

На рисунке выше видно, как можно посчитать номинал такого конденсатора. Например, если на конденсаторе нанесена маркировка 332, то это означает, что он имеет емкость 3300 пикофарад или 3.3 нанофарад. Ниже приведена таблица, сверяясь с которой можно легко посчитать номинал любого конденсатора с такой маркировкой:

Ёмкость 10 нанофарад (0.01 мкФ)

Конденсаторы с номинальным значением до 100 пикофорад маркируются буквой П или латинской P, например:

1пФ — 1П0 или 1Р0

1,5 пФ — 1П5 или 1Р5

15 пФ — 15П или 15 Р

Конденсаторы с номинальным значением от 100 пикофарад до 0,1микроофарад маркируются в нанофарадах буквой Н или латинской n, например:

100 пФ (0,1нФ) — Н10 или n10

150 пФ(0,15 нФ)- Н15

1000 пФ(1нФ) — 1Н0 или 1n0

1500 пФ(1,5 нФ)- 1Н5

0,01 мкФ (10 нФ) — 10Н или 10n

0,068 мкФ (68 пФ) — 68Н

Конденсаторы с номинальным значением от 0,1микрофарад и выше маркируются буквой М, например

0,1 мкФ — М10 (на некоторых видах конденсаторов такая емкость может обозначаться и в нанофарадах латинской буквой n, например 100 n=100 нФ=0,1 мкФ и т.д.)

Примеры маркировки конденсаторов

Емкость от 0 до 9999 пФ может быть указана без обозначения единицы измерения:

22 = 22p = 22П = 22пФ

Если емкость меньше 10пФ, то обозначение может быть таким:

Так же конденсаторы маркируют в нанофарадах (нФ), 1 нанофарад равен 1000пФ и микрофарадах (мкФ):

10n = 10Н = 10нФ = 0,01мкФ = 10000пФ

Н18 = 0,18нФ = 180пФ

1n0 = 1Н0 = 1нФ = 1000пФ

330Н = 330n = М33 = m33 = 330нФ = 0,33мкФ = 330000пФ

100Н = 100n = М10 = m10 = 100нФ = 0,1мкФ = 100000пФ

1Н5 = 1n5 = 1,5нФ = 1500пФ

4n7 = 4Н7 = 0,0047мкФ = 4700пФ

Маркировка числовым кодом

Если код трехзначный, то первые две цифры обозначают значение, третья – количество нулей, результат в пикофарадах.

Например: код 104, к первым двум цифрам приписываем четыре нуля, получаем 100000пФ = 100нФ = 0,1мкФ.

Если код четырехзначный, то первые три цифры обозначают значение, четвертая – количество нулей, результат тоже в пикофарадах.

4722 = 47200пФ = 47,2нФ

Существуют конденсаторы и в SMD исполнении, наиболее распространены в радиолюбительских конструкциях я думаю типы 0805 и 1206. Изображение неполярного SMD конденсатора можно видеть на рисунках ниже:

Фото SMD конденсатора

Далее показано фото электролитических SMD конденсаторов:

Промышленностью выпускаются и так называемые твердотельные конденсаторы. Внутри у них вместо электролита находится органический полимер. Переменные конденсаторы Как и резисторы, некоторые специальные конденсаторы могут изменять свою ёмкость, если это необходимо в процессе настройки. На рисунке изображено устройство конденсатора переменной емкости:

Рисунок как устроен переменный конденсатор

Регулируется емкость в переменных конденсаторах изменением площади параллельно расположенных пластин конденсатора. Делятся конденсаторы на переменные, которые имеют ручку для вращения вала, и подстроечные, которые имеют шлиц под отвертку, и также состоят из подвижной и не подвижной частей.

Фото переменный конденсатор На рисунке они обозначены как ротор и статор. Такие конденсаторы используются в радиоприемниках для настройки на нужную частоту радиовещания. Емкость таких конденсаторов обычно бывает небольшой и равняется единицам – максимум сотням пикофарад. Так обозначается на схемах конденсатор переменной емкости:

На следующем рисунке показан подстроечный конденсатор. Подстроечный конденсатор обозначается на схемах следующим образом:

Такие конденсаторы обычно регулируются только один раз при сборке и настройке радиоэлектронной аппаратуры.

Фото подстроечный конденсатор

На следующем рисунке изображено строение подстроечного конденсатора:

Емкость конденсатора измеряется в Фарадах. Но даже 1 Фарад, это очень большая емкость, поэтому для обозначения обычно используют миллионные доли Фарад, микрофарады, а также еще более мелкие, нанофарады и пикофарады. Перевести из микрофарад в пикофарады и обратно очень легко. 1 микрофарад равен 1000 нанофарад или 1000000 пикофарад. Конденсаторы, помимо прочего, применяются в колебательных контурах радиоприемников, в блоках питания для сглаживания пульсаций, а также в качестве разделительных в усилителях.

Берем мультик и ставим его крутилку на прозвонку или на измерение сопротивления и щупами дотрагиваемся до выводов кондера. Так как у нас мультик на прозвонке и на измерении сопротивления вырабатывает постоянный ток, значит, в какой то момент времени ток будет течь, следовательно, в этот момент сопротивление кондера будет минимальным. Далее мы продолжаем держать щупы на выводах кондера и, сами того не понимая, заряжаем кондер. А пока мы его заряжаем, его сопротивление начинает также расти, пока не будет очень большое. Давайте глянем на практике, как все это выглядит.

Вот в этом момент мы только-только коснулись щупами выводов кондера.

Держим и видим, что сопротивление у нас растет

и пока не станет очень большим

Очень удобен в проверке кондеров аналоговый мультик, потому что можно без труда отслеживать плавное движение стрелки, чем мерцание цифр на цифровом мультик

Если же у нас при прикасании щупов к кондеру, мультик начинает пищать и показывать нулевое сопротивление, значит в кондере произошло короткое замыкание. А если у нас сразу же показывается единичка на мультике, значит внутри кондера произошел обрыв. Кондеры с такими эффектами считаются нерабочими и их можно смело выбрасывать в мусорку.

Неполярные кондеры проверяются проще. Ставим предел измерения на мультике на мегаОмы и касаемся щупами выводов кондера. Если сопротивление меньше 2 МегаОм, то скорее всего кондер неисправен.

Кондеры полярные и неполярные номиналом меньше чем, 0,25мкФ могут с помощью мультика проверяться только на КЗ. Чтобы проверить все таки их на работоспособность, нужен специальный прибор — LC — метр или универсальный R/L/C/Transistor-metr, но и некоторые мультиметры могут также измерять емкость кондеров, имея внутри себя такую функцию. Например мой мультиметр может без труда определить емкость кондера до 200 микроФарад. Имейте ввиду, что внутри мультиметра есть плавкий предохранитель. Если он перегорает, то некоторые функции мультиметра теряются. На моем мультике при перегорании внутреннего предохранителя у меня не работала функция измерения силы тока и измерение емкости кондеров.

В заключении хотелось бы рассказать еще об одном способе проверки кондера, но он действует только на кондеры большой емкости. Для этого способа используется замечательное свойство кондера — заряжаться и копить заряд. Заряжаем кондер, приличным напряжением, но не более чем написано на кондере, в течение пару секунд, и потом аккуратно замыкаем контакты кондера какой нибудь железкой. Железка должна быть изолирована от рук, а то испытаете всю мощь разряда кондера на себе))). Должна появиться искра. Запечатлеть искру у меня не получается на фото 🙁 , так что уж извиняйте.

ЗЫ: Взял где взял, обобщил и добавил немного.

Простите за качество некоторых картинок (чем богаты).

Берегите себя и своих близких!
