Измерение освещенности подручными средствами
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Статья относится к принтерам:
В последнее время на сайте появилось несколько статей не тему исследования равномерности освещенности LCD матрицы в фотополимерных принтерах.
Некоторые исследования дали невероятно хороший результат. Автор одного даже пожелал широкого внедрения в народ его методики.
А я критик. Потому что хочу иметь объективные и достоверные данные — для того, чтобы иметь возможность объективно сравнивать свой аппарат с другими. Это единственная возможная основа для модернизации принтеров этого класса, и превращения его из игрушки в серьезный аппарат, на деле соответствующий характеристикам, записанным в спецификациях.
Предполагается, что в фотополимерной смоле начинается полимеризация, когда фото инициаторы (в составе смолы) получают необходимую дозу энергии. Чтобы смола получила эту дозу, надо световым потоком с некоторой мощностью освещать смолу некоторое время (время экспозиции). Мощность светового потока, которая нас интересует, измеряется в Вт/кв.м или световой фотометрической величиной — люксом.
Извиняюсь за ликбез, это чтобы понимать, что все танцуют от одной печки.
Лучше всего измерять люксы люксметром. Вот таким, например.
Измерения проводятся в мкВт/кв.см.
Время одного измерения — от 1 сек.
Два недостатка для LCD 3D принтеров — диаметр окна сенсора 9.2 мм — очень большое для исследуемой поверхности 121х68 мм, сетка измерений примерно 13х7 ячеек. Второй недостаток — люксметр стоит $330 и сенсор еще $210, итого 540 баксов. Почти стоимость самого принтера.
Еще один люксметр всего за $20.
Проблема — сенсорное окно диаметром около 20 мм.
Популярная альтернатива за 200 рублей — фоторезистор, вместе с мультиметром или даже с Ардуино.
Реально — это ни на что не годный способ измерения освещенности. Нельзя интерпретировать измеренный ток как величину, пропорциональную освещенности!
Время одного измерения — от 2. 5 секунд.
Чтобы превратить голый фоторезистор в прибор, требуется дорогой инструментальный операционный усилитель, так как рабочие токи микроамперы. Потом надо получить ВАХ фоторезистора по 10-15 точкам с помощью эталонного люксметра, т.к. зависимость сопротивления от освещенности не пропорциональная, а логарифмическая.
А потом или вручную пересчитывать по графику токи в освещенность, или написать программку для компьютера или микроконтроллера.
Моя альтернатива — смартфон.
Окно датчика диаметром 2.3 мм. Сам сенсор размером 0.85 х 0.98 мм.
Располагается слева от слуховых дырок.
Два недостатка смартфона в качестве прибора.
Когда водишь смартфоном по поверхности, он случайно реагирует на касания других предметов, как на нажатия экрана, и начинает выполнять эти команды. Я это вылечил наклеиванием на сенсор трубочки длиной 10мм. Теперь экрана смартфона ничего не касается в режиме измерений.
Второй недостаток — как смотреть на результат измерений. если смартфон перевернут вверх ногами и экран находится снизу. Лечится недостаток очень просто — автоматизацией измерений.
Измерения проводятся с помощью программы Physics Toolbox Sensor Suite https://play.google.com/store/apps/details?id=com.chrystianvieyra.physicstoolboxsuite
Включается режим одновременной записи измерений с двух (или более) датчиков. Я включаю люксметр (Light Meter) и шумомер (Sound Meter). Когда датчик освещенности находится в нужной мне точке, громко говорю ‘А’, перемещаю датчик освещенности в другую точку измерения, опять громко говорю ‘А’, ну и так столько раз, сколько нужно. После последней точки в последовательности измерений заканчиваем запись, и лог измерений отправляем на компьютер.
Не надо во время измерений смотреть на цифирьки, ничего не надо записывать ручками на бумажке — всё автоматизированно.
В компьютере Экселем открываем лог измерений и по пикам шумомера смотрим показания люксметра. Они сразу в честных люксах. Кроме того, так как время одного измерения всего 0.08. 0.12 секунды, по каждой точке имеем серию из 20-50 измерений.
На вас работает очень чувствительный сенсор и 4-х/8-ми ядерный микроконтроллер. И если бы они работали плохо, ни один смартфон не умел бы делать приличные обычные фотографии.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Люксометр: измерение освещенности
Главное назначение прибора – произведение замеров уровня освещенности в требуемой точке пространства.
Там, где используется люксметр, можно без труда производить корректировку этого показателя, который зависит от:
- количества источников света, включая искусственные и естественные;
- светового давления каждого из источников;
- расстояния между точкой измерения и источником света;
- отражающей способности находящихся поблизости поверхностей.
Прибор активно применяться в следующих случаях:
- Для контроля санитарных норм освещения жилых помещений.
- Для измерения уровня освещения рабочих мест, что позволяет поддерживать комфортные условия труда и гигиены работников.
- Для контроля освещенности помещений на производственных участках, в школах, библиотеках, медицинских заведениях, музеях и др.
- Для подбора яркости ламп в оранжереях, тепличных хозяйствах, где выполняется разведение и содержание растений.
- Для определения съемочной экспозиции при фотографировании.
- Для настройки яркости сигнальных огней, световой рекламы.
- В составе пульсметр-яркомеров – для измерения степени пульсации изображения мониторов и освещенности в целом, вызванной мерцанием светодиодов, люминесцентных и энергосберегающих ламп.

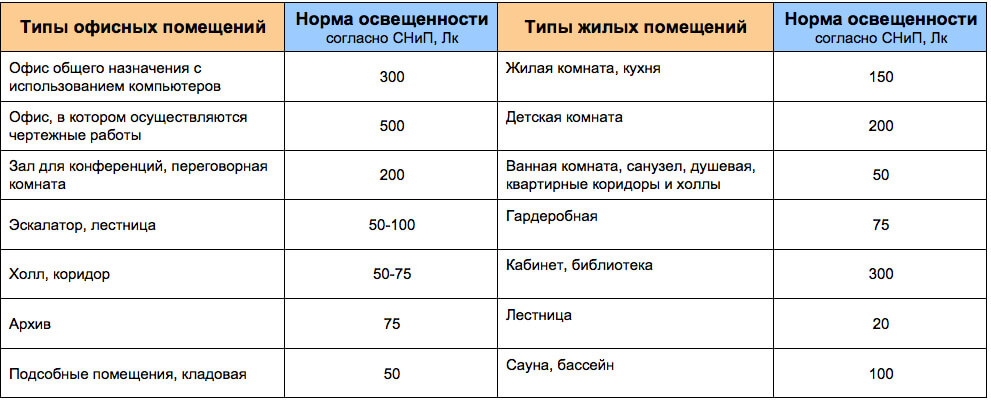

- Для проверки соответствия фактической освещенности расчетному уровню при монтаже осветительных систем.
При работе прибора световой поток определенного спектра преобразовывается в электрический ток с соответствующими интенсивности первого характеристиками.
Результаты выводятся на экран устройства.
С учетом того, как работает люксметр, имеет смысл использовать модели, позволяющие выбирать рабочий режим под конкретный световой спектр.
Принцип работы устройства:
• Электроны фотоэлемента, изготовленного из полупроводника, активизируются под действием света. Чем ярче световой поток, тем активнее высвобождаются электроны.
• Пропускная способность фотоэлемента изменяется, что регистрирует электроника прибора, которая, после обработки процессором, отображается на экране.
• Измеритель освещенности в работе выдает результаты, корректность которых зависит от правильности ориентирования датчика относительно светового потока.
Устройство и принцип функционирования
С помощью приведенной ниже схемы можно самостоятельно создать функциональный измеритель. Номиналы компонентов подбирают индивидуально с учетом совместимости, диапазона, размеров и других факторов.
Принципиальная схема люксметра
- фотодатчик (B) подключают через разъем на кабеле;
- калибровку стрелочного индикатора (Р) можно сделать с применением показаний фабричного прибора, взятого в аренду;
- потенциометрами (R1 и R3) делают точную регулировку;
- выключатели (S) пригодятся для выбора нужного диапазона чувствительности.
Какой комбинированный прибор с функцией люксметра (измерителя освещенности) купить? На основе изложенных базовых принципов производители предлагают устройства с расширенными возможностями. С помощью дополнительного контроллера прибор способен не только определять освещенность. При включении соответствующего режима меняется мощность питания и сила светового потока с одновременным контролем в режиме онлайн. В другом варианте поддерживается заданный пользователем уровень освещенности определенной площади при естественном изменении внешних условий.
Схема комбинированного устройства с функционалом люксметра
Качественные приборы воспринимают излучение подобно человеческому глазу. На практике пригодится компактность сенсора и проводное подключение для размещения датчика в труднодоступных местах. В комбинированных приборах нужна понятная структура меню, чтобы минимизировать проблемы при управлении. Крупный дисплей упростит снятие показаний.
Как измерять освещенность рабочего места без прибора в домашних условиях
Если у человека нет люксметра, то можно воспользоваться другим, бытовым и менее точным способом, для этого понадобится хороший зеркально-цифровой фотоаппарат. Достаточно его включить и немного подождать. Исходя из текущей освещенности, устройство само подстроится под нее, установив соответствующие настройки выдержки, затвора и светочувствительности.
Также, для данного замера можно воспользоваться фотофиксацией:
- Взять лист бумаги белого цвета;
- Положить его на место замера;
- Сфотографировать без использования вспышки;
- НА фотоаппарате или ПК узнать значения диафрагмы, выдержки и ISO;
- На их основе подсчитать параметр освещенности по формуле Е=125•F2•t/ISO, где F – диафрагма, t – время выдержки, а ISO – светочувствительность.
Данные можно взять из свойств файла фотографии
Как правильно измерять освещенность в разных помещениях
Вне зависимости от типа помещения, произведение замеров должно выполняться только специальными приборами. Оценить характеристику можно и без люксметра (фотоаппаратом или телефоном), но качественные замеры возможны лишь с применением специального оборудования. Перед непосредственным началом замера, требуется заменить все вышедшие из строя осветительные приборы и лампы, чтобы их параметр соответствовал заводскому стандарту. Это характерно для замеров в производственных помещениях и на рабочих местах при соблюдении условий ООТ.
Наиболее часто измерения производят люксметром, помогающим оценить качество света и общие условия труда и быта, либо в дальнейшем создать такие параметры. Процесс замера заключается в следующем:
- Прибор помещается в горизонтальное положение, направляется в точку измерения (устанавливается на стол в непосредственно близости от измеряемого источника света);
- К источнику света, если это возможно, направляется фотографический датчик;
- В случае, если индикатор прибора показывает. Что измерение возможно, то его тумблер переключается в соответствующий режим;
- Зафиксированный на дисплее результат анализируется путём сравнения с нормативными показателями.
Важно! Прибор фиксирует количество света и его лучей, которые попадают на его светочувствительный элемент и, соответственно, на рабочий стол или другую поверхность. Если нужно узнать данные от какого-то обособленного осветительного прибора, то все остальные источники должны быть выключенными
Правильный замер
Что такое освещение
Свет – это один из видов электромагнитных колебательных движений. Отличается он от радио- и электрических волн тем, что их длина значительно меньше. Частицы (кванты и фотоны) излучают эти световые потоки порционно. Когда они попадают на глаз человека, то зрительный нерв превращает их в ощущения (яркости и цвета, преобразуемые в изображение).
Общее освещение комнаты
Известно два вида освещения:
- Естественное, источником которого служит излучение от Солнца;
- Искусственное, производимое различными специальными устройствами и установками.
Эти виды освещения комбинируются, и на их основе создается множество других классификаций. Среди наиболее известных из них можно выделить следующие:
- Общее – создает достаточный для комфортного пребывания человека в помещении уровень освещенности;
- Зональное – воздействующее на конкретную область (зону) помещения и обеспечивающее повышенный уровень света в ней;
- Местное – предназначено для выделения объекта и места вокруг него (клавиатура, место для чтения, рабочий стол);
- Декоративное – стало популярным сравнительно недавно и используется для украшения тех или иных интерьерных решений и для повышения комфорта;
- Аварийное – включается на производствах и предприятиях во время аварийной ситуации, когда обычные электроустановки перестают нормально функционировать.
Важно! В свою очередь эти виды могут подразделяться и на другие, более мелкие категории в зависимости от функциональных особенностей и требований. Пример аварийного освещения
Пример аварийного освещения
Какой люксметр лучше и как его выбрать?
Выбор люксметра начинается с постановки правильных задач, которые должен решать этот измерительный прибор.
Критерии, на которые следует ориентироваться:
• Рабочий диапазон и спектральная чувствительность. Каждый прибор способен работать только с определенным типом излучения, например, ультрафиолетовым, или же светом от неоновых ламп. Существуют универсальные приборы, где для настройки интервала измерения предусмотрен специальный переключатель. Индикатор перегрузки позволит определить превышение диапазона измерений.
• Дополнительные функции. Некоторые модели, кроме работы со световым потоком, способны измерять температуру окружающей среды, уровень шума и даже давление воздуха. Ценник на подобные варианты приборов заметно выше, однако, одно такое устройство способно заменить сразу несколько разнотипных измерителей, суммарная стоимость которых по отдельности будет еще выше.
• Размеры. Портативными устройствами, которые легко помещаются в одной руке, пользоваться гораздо удобнее.
• Экран. Его размеры напрямую влияют на удобство считывания данных. Подсветка дисплея, если она предусмотрена, позволит работать с люксметром при недостаточной освещенности.
• Питание. Преимущество следует отдать приборам с автономным источником питания, так как он позволит проводить измерения в абсолютно любых условиях, независимо от наличия бытовой сети.
• Подключение к ПК. Для профессиональных приборов подобная функция обязательна.
Если требуется проводить оперативные замеры, например, при настройке осветительных систем, достаточно иметь под рукой хороший недорогой люксметр типа моноблок.
Его ресурсов будет достаточно и для проведения инспектирования.
При необходимости провести оценивание условий труда, профессиональные модели с выносным датчиком будут более эффективными, так как они обладают более высокой точностью измерений и меньшей погрешностью.
Зачастую такие люксметры оборудованы встроенной памятью и могут хранить результаты измерений.
Кроме того, если планируется профессиональное использование, обязательно внесение в Госреестр, что гарантирует соответствие всем заявленным техническим характеристикам.
Виды люксметров и их цена
Люксметры могут применятся по назначению как снаружи, так и внутри помещений.
Конструктивно они делятся на:
• Моноблоки – датчик закреплен непосредственно на его корпусе. Такой вариант удобен при проведении быстрых измерений, имеет меньший вес, однако, для работы в малодоступных местах непригоден. Некоторые модели имеют съемный датчик, что расширяет их функционал.

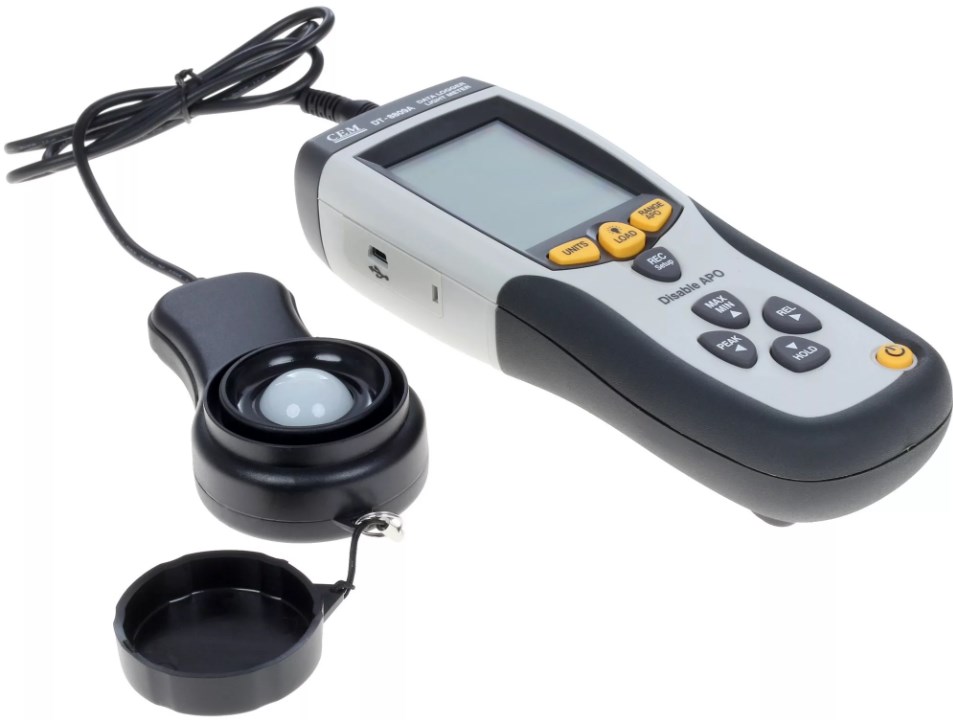

• С выносным датчиком – более удобный вариант для замеров в тех местах, куда трудно подобраться. Чувствительный датчик подключается к основному модулю гибким проводом, что позволяет без труда замерять показатели с любых направлений. Подобные люксметры предпочтительны при оценке условий труда.
В зависимости от типа индикатора приборы бывают:
• Цифровые. Результаты измерений выводятся в электронном виде на дисплей прибора. Такие люксметры удобны в эксплуатации, имеют относительно высокую точность.

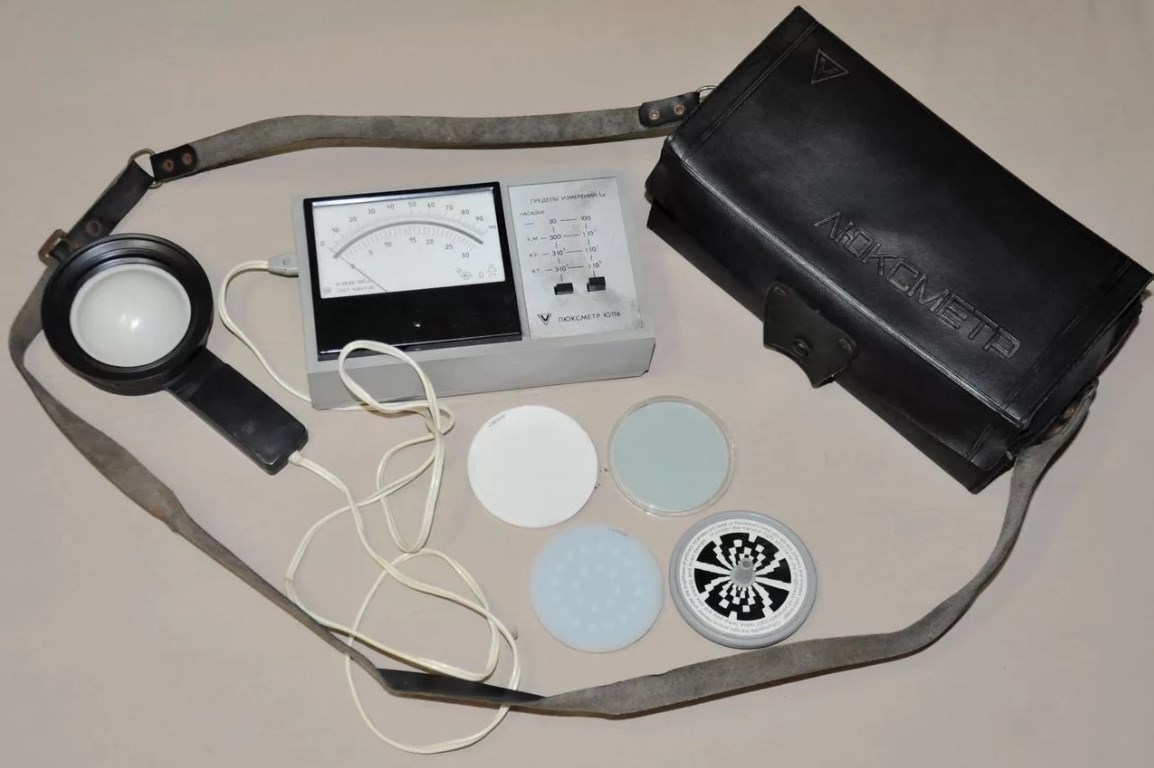

• Стрелочные – аналоговый индикатор имеет стрелку и шкалу, градация которой выполнена в люксах. Точность показателей замеров, по сравнению с предыдущим вариантом, значительно ниже.
Люксметр может иметь расширенную функциональность, по своим характеристикам прибор бывает:
• Бытовой. Дешевые модели отображают исключительно освещенность, их используют для быстрых замеров, не требующих высокой точности. Более дорогостоящие варианты способны самостоятельно высчитывать среднее значение освещенности на основе нескольких замеров. В конструкции предусматривается внутренняя память, интерфейс для подключения прибора к персональному компьютеру или ноутбуку. Минимальная цена за прибор – 1500 руб.
• Профессиональный – комплектуется светофильтрами, спектральная чувствительность фотодатчика, которых практически аналогична человеческому глазу. Они позволяют эффективнее проводить замеры свойств световых потоков разнообразных цветовых оттенков. Уличные модели в дополнение оснащаются специальными поглощающими фильтрами, расширяющими измерительный интервал при ярком освещении. Погрешность измерений составляет около 1%. Стоимость профессиональных моделей начинается с отметки 10 тыс. рублей.
Зачастую профессиональные люксметры оснащаются дополнительным оборудованием, позволяющим измерять другие характеристики светового потока:
• Люксметр-яркомер. Кроме выполнения функций непосредственно люксметра, предназначен для измерения яркости светящихся объектов. Качественный прибор обойдется в 10 и более тыс. рублей.
• Люксметр-пульсметр. Этот прибор, кроме измерения освещенности, способен определять коэффициент пульсации (мерцания) компьютерных мониторов, экранов планшетов, телефонов, других устройств. Люксметры с измерением пульсаций помогут выбрать, например, лампу с наиболее безопасными для человеческого глаза показателями мерцания. Минимальная стоимость – 4,5 тыс. рублей.
• Универсальные измерительные приборы, выполняющие одновременно функции люксметра, яркомера и пульсметра. Стоимость хороших моделей с поверкой начинается от 15 тыс. рублей.
Цена люксметров сильно зависит от рабочих диапазонов.
По этой причине более качественные целевые приборы с узким измерительным диапазоном обойдутся дороже китайских аналогов “на все случаи жизни”.
В качестве альтернативы люксметру могут послужить специальные приложения, устанавливаемые на iOS или андроид.
Однако множество проводимых тестов дают одинаковые результаты: люксметр в смартфоне не способен заменить полноценный прибор, так как имеет большую погрешность, величина которой зависит от модели телефона.
А можно ли измерить освещенность фотоаппаратом?
Можно! Все современные фотоаппараты и многие антикварные имеют встроенный фотоэкспонометр. Антиквариат обычно работает по принципам внешних экспонометров. А с цифрой вообще все просто – большинство камер моментально отображает на встроенном экране подобранные для съемки значения.
Нужно лишь выставить ISO на 100, отключить вспышку, навести камеру на объект и дать ей сфокусироваться (даже птичке вылетать не требуется). Как вариант можно подобрать выдержку и диафрагму вручную, убедившись, что ползунок EV установился на отметке 0. Полученные значения сличаем по диаграмме выше.
У смартфонов значения могут быть весьма нестандартные… поэтому без расчетов обойтись скорей всего не получится (можно воспользоваться выложенным выше файлом).
Вот так, подручными средствами, можно довольно точно и быстро измерить освещенность в люксах. Может не у всех в чулане завалялись экспонометры, но фотоаппарат уж точно у каждого найдется.
Единица измерения

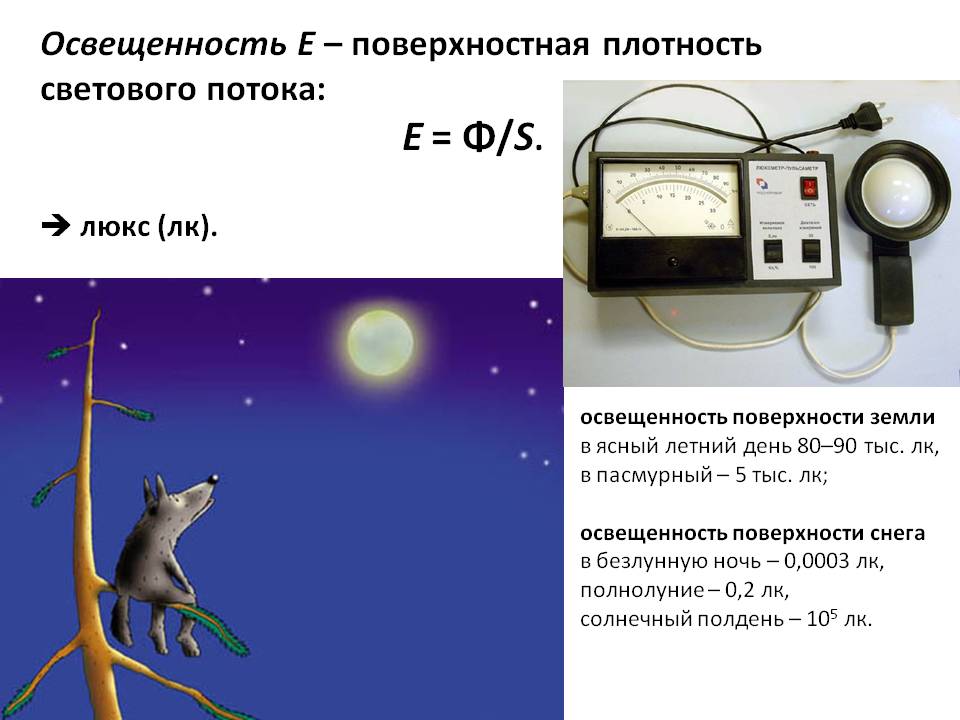

Освещенностью называют световую величину, которая равно потоку света, падающему на поверхность, к его площади. Считается прямо пропорциональной световому источнику. Отличается равномерным распределением на площади. Находится делением канделовой силы света на расстояние до светоисточника и перемноженного на косинус угла падения солнечных лучей.
Обратите внимание! Измеряется согласно международной классификационной системе в люксах, что равно десяти фотам или одному люмену на один квадратный метр. Поэтому единицей измерения освещенности является именно люкс
Стоит отметить, что его можно перевести в канделу и ватт.
Основная измерительная единица люкс

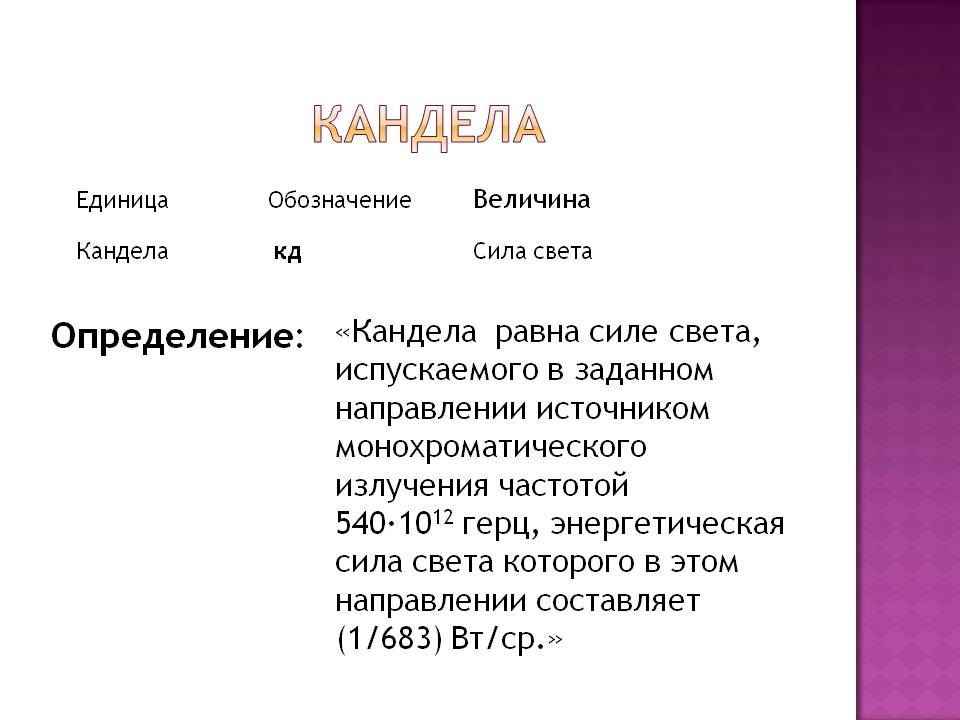

Кандела
Кандела, что в переводе с английского свеча, является единицей измерения силы светоисточника по международной единичной системе. Была сформирована в 1979 году. Равна 540⋅1012 Гц или 683 лм/Вт. Измеряется в канделах разные светоисточники, к примеру, лампа накаливания со свечой, сверхъярким светодиодом, люминесцентной лампой и солнцем. Дополнение: примерная солнечная сила в канделах равна 2,8⋅10, что в переводе на ватты 3,83⋅1026
Кандела
Люмены и люксы
Люмен является единицей измерения, которая равна потоку солнечного света, который испускает источник, равный канделе и стерадиану. В люменах измеряется весь светопоток, однако при вычислении не учитывается сила линзы с отражателям, поэтому получающийся показатель — не прямой параметр оценки яркости с КПД источника.
Люкс — измерительная подъединица люмена по СИ. В отличие от люмена, люкс дает оценку светового потока, который падает на квадратный метр. Тот же дает понимание того, какой световой поток у светоисточника.
Обратите внимание! То есть люкс это характеристика, которая позволяет узнать КПД светильника на конкретной площади. Чтобы лучше понять их основное отличие, стоит рассмотреть рисунок
Он наглядно показывает, как при увеличении высоты расширяется освещение и как убывает яркость
Чтобы лучше понять их основное отличие, стоит рассмотреть рисунок. Он наглядно показывает, как при увеличении высоты расширяется освещение и как убывает яркость.
Люмен и люкс в качестве измерительной единицы
Люмен и ватт
Как было изложено выше, люменом называют полноценное число света от светоисточника. Ватт — показатель того, какая мощность, тепловой поток, звуковая энергия и полная мощность электротока или излучения у прибора. Один ватт равен 100 люменам. Перевод самостоятельно можно осуществить по специальным формулам или с содействием калькуляторов. Нередко все необходимые показатели даны на самом приборе.
Стоит отметить, что самыми лучшими показателями обладают современные светодиоды. Они имеют высокую яркость, гармоничное спектровое распределение, долговечность, устойчивость к разного рода воздействиям. Интересно, если взять приборы с одинаковой освещенностью, то ими будет потребляться в десять раз меньше электрической энергии, чем лампами накаливания.
Обратите внимание! Учитывая реальный срок службы и сниженные эксплуатационные инвестиционные расходы, то покупка этих изделий будет экономически целесообразной. Перевод люмена в ватты
Перевод люмена в ватты
Кратные единицы
Чтобы было удобно, люменные единицы разбирают на части. Так, есть килолюмены, мегалюмены и гигалюмены. В одном килолюмене 1000 люмен, мегалюмене — 1000000, а гигалюмене — 1000000000. Также есть еще величины с приставками дека, гекто, тера,пета, экса, зетта и иотта.
Дольные единицы
К дольным величинам применяется тот же подход. Базовыми являются миллилюмены, микролюмены и нанолюмины, которые равны 10 в −3 степени, 10 в минус 6 степени и 10 в минус 9 степени. Также имеются приставки деци, санти, пико, фемто, атто, зепто и иокто. Стоит отметить, что дольные, как и кратные величины используются только в профессиональных условиях и при выполнении физических задач. В жизни не используются для расчетов меры освещенности и прочих параметров.
Люксометры Testo
Один из современных измерителей освещённости, наиболее популярных в России — цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.
Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская — фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.
Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и — все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».
Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата большими функциональными возможностями:
- память для хранения до 3000 результатов измерений;
- сохранение в памяти 99 мест измерения;
- подключение к персональному компьютеру;
- построение объёмного графика величины освещенности в пределах помещения;
- распечатка данных на принтере.
Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.
Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.
Как снизить пульсацию освещения?
В последние годы все большее значение отдается контролю пульсации, исходящей от источников освещений.
При завышении этих параметров принимаются все меры для их нормализации (снижения).
Реализуется это одним из следующих методов:
- Использованием осветительных устройств, работающих от переменного тока (частота должна быть больше 400 Гц).
- Монтажом в светильник компенсирующего устройства ПРА, а также подключением ламп со сдвигами. Для первой лампы характерен отстающий ток, а для второй — опережающий.
- Установка простых светильников на разные фазы (потребуется трехфазная сеть).
- Применение светильников с ЭПРА.
Выбор одного из вариантов, с помощью которого можно добиться оптимального параметра коэффициента пульсаций, зависит от условий реализации для каждого из конкретных случаев.
Есть помещения, где светильники подключены лишь к одной из фаз, что делает монтаж к различным фазам весьма сложной задачей.
Удобнее всего — купить специальные светильники с ЭПРА. Их преимущество — соответствие всем санитарным нормам. При этом можно отдельно смонтировать ЭПРА в уже готовые устройства.
Немного теории
В интернете наблюдается большая путаница в научно-технических терминах, касающихся области светотехники. Один и тот же прибор называют по-разному. Рассматриваемое устройство — люксметр, например, иногда выдают за измеритель светового потока, хотя это не так.
Световой поток — это характеристика осветительного элемента, и говорить об этой величине можно только относительно конкретного источника освещения (лампы накаливания, газоразрядного элемента, светодиода и т. д.). Единицей этой характеристики в системе СИ является люмен (лм). Это сила света в 1 канделу (кд) в телесном угле 1 стерадиан (ср).
Измеряют этот параметр с помощью фотометрического шара (сферического интегратора) диаметром 1 или 2 метра, либо настольными интегрирующими сферами размером от 10 см до полуметра. Все эти приборы, естественно, не для бытового применения, поскольку цена даже небольшого отечественного прибора ТКА-КК1 для контроля светодиодов составляет 35 000 рублей.
Поток света, действующий на единицу площади, выражается освещённостью. Единица этой характеристики — люкс (лк) — результат освещения поверхности в 1 м² потоком, равным 1 люмену. Понятие «освещённость» относится не к источнику освещения, а к окружающей среде. Световой поток есть величина постоянная для каждого источника, в то время как освещённость в каждой точке помещения зависит от нескольких факторов:
- количества источников, находящихся рядом с местом измерения;
- светового давления каждого из них;
- расстояния до источников;
- отражающей способности предметов обстановки.
Устройство и характеристики
Основной элемент люксметра – полупроводниковый фотоэлемент, передающий энергию световых квантов электронам.
Образующийся электрический поток, в зависимости от типа прибора, либо преобразуется гальванометром, провоцируя движение стрелки указателя, либо трансформируется оптико-электронным конвертером в цифровой вид с последующим отображением результата на дисплее.
Иными словами, классический люксметр состоит из преобразователя и фотодатчика, которые могут быть выполнены моноблоком или раздельными модулями, соединенными проводом.
Уровень освещенности измеряется в люксах, а шкала излучения имеет диапазон от десятой части до нескольких сотен тысяч.
При этом 1 люкс соответствует освещенности в 1 люмен на площади в 1 квадратный метр.
Соответственно единица измерения люксметра – люксы, а люмены указывают на интенсивность светового потока.
Материал
Корпус портативного прибора изготавливается из долговечного и надежного пластикового материала.
Для удобства удержания некоторые модели имеют прорезиненные накладки.
В случае раздельной компоновки, фотодатчики также скрыты пластиковым корпусом.
Размеры и вес
Вес большинства портативных люксметров составляет 0,1 – 0,5 кг, в зависимости от размеров аккумуляторной батареи.
Ориентировочные размеры приборов:
- высота: 80 – 200 мм (зависит от компоновки);
- ширина: 50 – 80 мм.
Точность, погрешность и поверка
Государственная поверочная схема для люксметров в полной мере описана в ГОСТ 8.023-2014.
Первичная поверка внесенных в Госреестр СИ РФ приборов осуществляется после их ремонта, либо непосредственно до ввода в эксплуатацию.
Периодическая поверка в большинстве случаев выполняется раз в год.
Включает в себя проверку точности и всех погрешностей устройства.
Калибровка, кроме прочего, подразумевает спектральную коррекцию его фотодатчика.
Что нужно знать о люксметрах?
При проведении измерений люксметром, важно знать о некоторых особенностях его работы:
- Если используется аналоговое измерительное оборудования, то до начала проведения замеров стрелка должна находится на нуле.
- Если прибор показывает освещенность менее 30 люкс, при этом используются насадки на фотоэлемент, продолжать измерения следует без них.
- Движения прибора непосредственно в процессе замера создают дополнительную погрешность.
- Посторонние источники света способны значительно исказить результаты замеров.
Из-за высокой стоимости профессиональных люксметров, покупать их для проведения единичных замеров нецелесообразно.
Выгоднее взять прибор в аренду на требуемое время у специализированных компаний, занимающихся продажей геодезического и контрольно-измерительного оборудования.
Модели, предоставляемые подобными фирмами, всегда имеют актуальную поверку.
Мера освещения
Согласно существующей нормативной документации, мера освещения в каждом помещении своя. Отличается величина на производстве и складе, в общественном, жилом и вспомогательном здании. Свои нормативы имеются для наружного, витринного, рекламного и аварийного светопотока.
Если привести некоторые примеры, то необходимая величина светопотока автомагистрали — 30 люкс, пешеходной зоны — 6, пешеходных подземных переходов — 50, архивов — 75, конференцзалов — 200, аналитических лабораторий — 500, учебных аудиторий — 400, спортивных залов — 200, обеденных ресторанных залов — 200, парикмахерских — 500. Весь представленный список дан в актуальных стандартах и снипах. Стоит отметить, что есть не только минимальные, но и предельно допустимые нормы. Особенно это правило действует на витрины и рекламные стенды.
Обратите внимание! Узнать показатель освещенности конкретного помещения можно при помощи люксметра или любого другого измерительного агрегата, выводящего результаты в ваттах, канделах и прочих величинах. Мера освещения
Мера освещения
В целом, освещенность — понятие, обозначающее суммарное количество солнечного света. Измеряется в люменах и люксах при помощи специального измерительного прибора, переводится при необходимости в ватты. Пользоваться измерительным прибором очень просто, согласно инструкции. Сфер применения его очень много: начиная бытовым электрооборудованием, заканчивая промышленным.
Диапазон измерения освещенности
Специальный прибор для измерения освещенности, люксметр, выбирают с учетом предполагаемой рабочей области. Нет смысла в избыточной трате энергетических ресурсов без действительной необходимости. Профессиональные расчеты выполняют с учетом особенностей отдельных операций: от общего наблюдения до действий с мелкими деталями высшей точности.
Нормативная освещенность объектов
| Объект | Нормативная освещенность в люксах (лк) |
|---|---|
| Кухня | 150 |
| Детская комната | 200 |
| Гостиная, столовая | 150 |
| Входная группа, коридоры между комнатами | 50 |
| Библиотека, кабинет | 300 |
| Межэтажные лестничные пролеты | 20 |
| Площадка перед лифтом | 30 |
| Тепловой пункт | 20 |
| Фойе, приемные | 150 |
| Проектные организации | 500 |
| Ремонтные и сервисные мастерские | 300 |
| Серверная комната, операционный зал в банке | 400 |
| Помещение для сейфа | 150 |
| Аудитории высших учебных заведений | 400 |
| Спортивные залы | 200 |
| Бильярдные комнаты | 300 |
| Бассейн | 150 |
| Торговый зал в магазине | 500 |
| Склад в прачечной | 50 |
| Муниципальная автомобильная дорога с проходимостью 500-1000 транспортных средств за час | 15 |
| Центральные аллеи на выставках | 10 |
Существенное значение имеет чувствительность человеческого глаза к определенным участкам спектра. Современные приборы для измерения света создают с учетом соответствующих особенностей. Обычно проверяют видимый диапазон. Однако надо помнить о том, что незаметное ультрафиолетовое излучение при большой интенсивности оказывает негативное влияние на сетчатку.
Также проверяют пульсации с частотой до 300 Гц. Они заметны для человеческого зрения. Подобные изменения амплитуды излучения вызывают дискомфорт, вплоть до болезненных ощущений. Необходимо помнить о вреде избыточной освещенности. В подобных условиях значительно возрастают общие нагрузки, так как активизируются обменные процессы в организме.
Интересно. Отдельно следует упомянуть уход за растениями. Освещенность для роз и пальм устанавливают выше 14 000-16 000 люкс. Неприхотливым фикусам достаточно 8 000-11 000 люкс.
Контроль освещения позволяет при разумных затратах энергии получать хорошие показатели урожайности в круглогодичном режиме
Как измерить люксы в домашних условиях
Можно ли измерить освещенность с помощью телефона?
Работая со светом невозможно развиваться без ежедневного изучения тенденций и новинок рынка. Одним из последних наших открытий стало приложение, благодаря которому с помощь обычного смартфона можно замерять количество света в помещении. Безусловно, с профессиональной точки зрения мы не могли остаться равнодушными к такому вызову. Немецкий Институт Прикладной Светотехники (DIAL GmbH) опубликовали статью, в которой рассматривался именно интересовавший нас вопрос: может ли смартфон стать достойной заменой люксметру?
Люксметр против смартфона: может ли специальное приложение стать альтернативой измерительному прибору?
Если такая замена действительно себя оправдывает, то это стало бы не то чтоб революцией, но, как минимум, очень выгодным предложением. Посудите сами, люксметр — удовольствие недешевое. А вот смартфон есть практически у каждого. И специальные приложения либо бесплатные, или стоят дешево. Поскольку наша компания профессионально работает со светом, идея замера фотометрических параметров с помощью телефона нас умиляет. Но, справедливости и любопытства ради, мы решили провести эксперимент. Цель исследования: сравнение результатов работы соответствующих приложений с показателями нашего штатного люксметра.
Тестируемое оборудование
В нашем эксперименте принимали участие iphone разных серий, а также телефоны Sony, Samsung и Nokiа:
| Производитель | Операционная система |
|---|---|
| iPhone5 | iOS |
| iPhone 5S | iOS |
| iPhone 6 | iOS |
| Sony Xperia Z1 | Android |
| Sony Xperia Z2 | Android |
| Samsung Galaxy S5 | Android |
| Nokia Lumia 925 | Windows Phone |
Программное обеспечение
Мы выбрали следующие приложения (большинство из них бесплатны), и установили их на каждой из систем:
| Название | Производитель | Операционная система | Возможность калибровки | Цена |
|---|---|---|---|---|
| Galactica Luxmeter | Flint Soft Ltd. | iOS | нет | — |
| LightMeter by whitegoods | Whitegoods | iOS | есть | — |
| LuxMeterPro Advanced | AM PowerSoftware | iOS | есть | 7,99€ |
| Luxmeter | KHTSXR | Android | есть | — |
| Light Meter Pro | Mannoun.Net | Android | есть | — |
| Lux Light Meter | Geogreenapps | Android | есть | — |
| Sensor List | Ryder Donahue | Windows Phone | есть | — |
Для справки
Контрольное измерение произведено с помощью откалиброванного люксметра PRC Krochmann (Model 106e, специальная модель, класс А).
Используемые источники света
Для теста мы выбрали три различных источника света:
- галогенная лампа низкого напряжения;
- компактная люминесцентная лампа (цветовая температура 2700 K);
- LED (цветовая температура 3000 K).
Чтоб упростить наши исследования, мы решили оставить один источник света — LED.
Условия тестирования
Испытание проходило в помещении без источников дневного или искусственного освещения. На горизонтальной поверхности мы разместили источники света. На них поочередно устанавливалась освещенность 100 лк, 500 лк и 1000 лк. Фотометрическая головка нашего люксметра была расположена перпендикулярно оси светильника. Затем, точно так же, мы размещали смартфоны с установленными приложениями. Фронтальная камера и датчик яркости находились там же, где до этого располагался фотометр.
Такое расположение подходило всем приложениям кроме платного «Luxmeter Pro Advanced», так как оно для измерения освещённости использует свет, отраженный от поверхности. В этом приложении также доступны настройки типов источника света, расстояния до него и т.д.
Некоторые приложения позволяли произвести калибровку, и, если была такая возможность, мы проводили ее в соответствии с инструкциями производителя, а именно на 100 лк.
Результаты
Во время нашего теста мы выяснили, что хотя в некоторых приложениях можно было произвести калибровку до определенного значения, определить его точно было достаточно сложно. Таким образом, или шаг был большим, либо значение в 100 лк вообще не устанавливалось (например, максимальное значение, которое удалось установить на iPhone 5 с LightMeter by whitegoods — 34 лк). Часто отклонения от контрольных значений оказывались весьма высокими (до 113% у Samsung Galaxy S5 с приложением «Lux Light Meter» от Geogreenapps). При использовании эталонна 500 лк дисплей смартфона показывал 1,063 лк. Самое низкое отклонение в 3% было на iPhone 5 с «LightMeter by whitegoods». При 500 лк этот смартфон показывал 484 лк. В то же время, мы не можем утверждать, что именно эта комбинация всегда будет приводить к наименьшим возможным отклонениям. В случае использования значения 100 лк и этого же приложения, отклонение достигало 89%, а устройство показывало 11 лк.
Также мы заметили, что отображаемые значения на устройствах от Sony, Samsung и Nokia были значительно выше эталонных, в то время, как на iPhone существенно ниже. Среднее отклонение во всех приложениях на Android-смартфонах и на телефонах с Windows Phone были приблизительно на 60% выше контрольных. Расхождение значений измеренных различными iPhone было на 60% ниже опорных.
Мы также заметили, что различные приложения, установленные на смартфонах от Samsung и Sony, показывали близкие значения. Скорее всего, в этих устройствах для измерения освещенности используется датчик яркости, а не камера.
В некоторых моделях Samsung можно переключиться в режим инженерного меню с помощью комбинации *#0*#. Выбрав пункт «Датчик света», вы можете узнать предполагаемую освещенность без установки приложения. Так что в этом случае специальная программа может и не понадобиться. Тем не менее, показатели на этих устройствах также отклонились от эталонного значения в рамках 37%-113%.
Будут ли совпадать результаты на аналогичных смартфонах с одинаковыми приложениями?
Чтобы проверить это, мы использовали 4 идентичных iPhone 5 с установленными на них приложениями «Galactica Luxmeter» и «LightMeter by whitegoods». К сожалению, нас ждало разочарование. Все четыре смартфона показали совершенно разные показатели.
Мы считаем, что причиной таких колебаний является отличие комплектующих в телефонах. Такие отклонения пользователь не замечает при повседневном использовании, но при непосредственном тестировании они заметны.
Всегда ли есть процентное отклонение от эталонного значения?
Если вы всегда используете смартфон с одним и тем же приложением, вы можете предположить, что можно достаточно точно производить замеры, зная процентное отклонение от эталонного значения. Но всегда ли этот процент одинаковый?
Для того, чтобы проверить это, мы провели измерения освещённости на 10 лк, 100 лк, 1000 лк и 10000 лк с помощью iPhone 5 размещенным на оптической скамье в черной комнате. Увеличение яркости можно очень точно задавать путем регулировки расстояния между источником света и приемником.
В качестве источника излучения снова использовался светодиодный светильник с цветовой температурой 3000 K. В этом тесте мы рассмотрели показатели двух различных приложений. Оказалось, значения разных программ отклоняются друг от друга, в некоторых случаях до 358% (12 лк до 55 лк при эталоне 100 лк). Если рассмотреть процент отклонений от эталонных значений, то никакой закономерности мы не увидим.
При использовании приложения «Galactica Luxmeter» значения были выше контрольных на 180% при 10 лк и на 50% ниже эталонных значений при 10 000 лк. «LightMeter by whitegoods» было откалиброванным на 10 лк. При опорных 100 лк отклонение составило 88% в меньшую сторону, а при 10 000 лк — 59%. Значения всех остальных приложений были так же существенно ниже контрольных, а сам процент отклонений все время менялся.
К тому же, мы обнаружили, что измерения, проведенные с помощью передней и задней камеры показывают различные значения. К тому же, некоторые приложения никогда не показывают 0 лк, даже если на камеру свет не попадает и она закрыта «заглушкой».
Заключение
Результаты доказывают, что серьезные измерения освещенности возможны только с помощью профессионального оборудования. Оно оснащено откалиброванным датчиком, гарантирующим, что оценка освещенности будет проведена в соответствии с чувствительностью человеческого глаза при дневном свете. Кроме того, приборы позволяют измерить количество света в зависимости от угла падения луча. Смартфоны не могут сделать ни того, ни другого, в противном случае они не смогут выполнять свои функции как телефон.
Разработчики приложений не утверждают, что смартфоны могут заменить профессиональные приборы. Утверждение, что некоторые приборы позволяют провести калибровку звучит эффектно, но, к сожалению, технически почти невозможно установить нужное значение. Даже при использовании одного и того же приложения на идентичных смартфонах результаты оценки отличаются.
Поэтому, к сожалению, приложения на самом деле не слишком помогают, даже в том, чтобы получить общее представление об освещенности. Более того, результат может оказаться кардинально противоположным и ввести пользователя в заблуждение.
Поэтому, если вам действительно понадобится измерить освещенность, воспользуйтесь люксметром, а телефон оставьте для звонков любимым.
Как правильно проводить измерения люксметром
Люксметр – прибор для измерения освещенности, яркости и пульсаций. Он необходим для определения качественных характеристик света. Тусклое освещение и высокий коэффициент пульсации вызывают напряжение органов зрения, что негативно сказывается на общем состоянии организма: появляется усталость, необъяснимая депрессия, другие неприятные ощущения. Главный элемент люксметра – фотодатчик. Попадающие на него лучи света передают свою энергию электронам, в результате чего возникает ток определенной силы, характеризующий степень яркости или освещенности.
Из этой статьи вы узнаете, как пользоваться люксметром, зачем нужно проводить измерения и какие меры необходимо предпринять, чтобы освещение вашего рабочего места, квартиры, загородного дома, дачи и других мест пребывания, соответствовало санитарным нормам. Мы рассмотрим измерение коэффициента пульсаций, освещенности и яркости – условия, при которых необходимо определять эти параметры, а также их влияние на человеческий организм.
Измерение коэффициента пульсаций
Коэффициент пульсации потока света – показатель, характеризующий неравномерность светового потока. Различают пульсацию освещенности и пульсацию яркости. Обе характеристики измеряют в процентах. Допустимые уровни коэффициента пульсации регламентируются актуализированной редакцией СП 52.13330.2011 "Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95" и СанПиН 2.2.1/2.1.1.1278-03. В результате медицинских исследований, учеными установлено, что человеческой глаз воспринимает пульсации частотой до 300 Гц – они воздействуют на мозг, в результате чего происходит подавление природных биоритмов ЦНС, нарушения гормонального фона, другие отклонения в деятельности жизненно важных систем организма.
Измерять пульсацию необходимо у всех осветительных приборов и устройств, оснащенных дисплеями: ноутбуков, планшетов, смартфонов и мобильных телефонов, а так же у настольных и потолочных ламп и прочих источников света. Для измерения коэффициента пульсаций освещённости необходимо:
- положить люксметр-пульсметр на рабочий или школьный стол, на пол или любую другую поверхность, при этом световой поток должен падать на фотодатчик;
- если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно перейти в режим пульсметра – нажать кнопку «P»;
- считать результат с дисплея.
Для измерения пульсаций мониторов, экранов, светодиодных и других ламп необходимо:
- люксметр-пульсметр поднести как можно ближе к объекту измерений при этом фотодатчик должен быть направлен в сторону измеряемого объекта;
- если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно повернуть фотодатчик в сторону объекта измерений и перевести люксметр в режим пульсметра – нажать кнопку «P»;
- считать результат с дисплея.
На достоверность результатов измерений могут повлиять следующие факторы:
- наличие дополнительных источников света;
- перемещение пульсметра при выполнении измерений – прибор должен оставаться неподвижным;
- прочие помехи – перемещающиеся поблизости предметы и люди, в том числе падающие листья, пролетающие птицы и насекомые и т. д..
Важно! Для точных измерения пульсации люминесцентных, светодиодных и газоразрядных ламп необходимо выждать 5 минут, пока они не выйдут на стабильный режим работы. Намного удобнее работать с пульсметром RADEX LUPIN, так как он оснащен поворотным фотоэлементом.
В соответствии с СанПиН 2.2.1/2.1.1.1278-03 предельно допустимое значение пульсаций для мастерских, санузлов и зон ожидания составляет 20 %, для офисов – 15 %, жилых комнат и спален – по 10%, детских, рабочих мест операторов ПК, кабинетов и библиотек – 5 %. Важно помнить, мы не всегда в состоянии увидеть, как мерцает лампа, но превышение допустимого уровня коэффициента пульсации негативно сказывается и на состоянии нервной системы, и на работоспособности, и на настроении.
Измерение освещенности
Освещенность – физическая величина, представляющая собой отношение светового потока, падающего на единицу площади, не зависит от направления. Единица измерения – Лк (лм/м2). Измерение освещенности люксметром позволяет проверить условия труда и быта, создать подходящие условий для растений и животных, определить характеристики видеоаппаратуры:
- люксметр необходимо поместить горизонтально в точке измерения, если необходимо определить освещенность рабочего места – прибор надо положить на стол так, чтобы фотодатчик был направлен к источнику или источникам света;
- при использовании люксметра RADEX LUPIN, нужно перейти в режим измерения освещенности – нажать кнопку «E»;
- считать результат с дисплея.
Измеритель освещенности определяет количество света, попадающего на поверхность со всех источников, поэтому если необходимо узнать параметры определенного осветительного прибора, все остальные необходимо выключить.
В соответствии с САНПИН 2.2.1/2.1.1.1278-03 минимальная освещенность парт (столов для хобби), комнат для инженеров — составляет 500 Лк, комнат для групповых занятий дошкольников, поверхности компьютерных столов и в читальных залах – 400 Лк, кабинетов, библиотек и слесарных мастерских – 300 Лк.
Плохая освещенность способствует развитию близорукости и других проблем со зрением, вызывает усталость, негативно сказывается на производительности труда. Особое внимание необходимо уделять освещению учебных мест, так как во время чтения, письма или работе на компьютере при недостатке света глаза сильно перенапрягаются. Для измерения освещенности не надо приглашать профессионалов, достаточно обзавестись люксметром RADEX LUPIN. Стоит не дорого, как обычный бытовой люксметр, зато по точности измерений не уступает профессиональному измерительному оборудованию.
Измерение яркости
Яркость – интенсивность излучения света поверхностью источника света, измеряется в кандел на м 2 . Зависит от отражающей способности покрытия. Так, при одной и той же освещенности яркость может отличаться. Низкая или чрезмерно высокая яркость осветительных устройств и экранов может вызывать дискомфорт. В результате снижается способность к концентрации внимания, падает производительность труда.
В основном измеряют яркость мониторов, экранов и дисплеев. Определить этот параметр у осветительных приборов сложнее – из-за криволинейности поверхности затруднительно получить достоверный результат, кроме того, высокая яркость не гарантирует достаточной освещенности. Измерение этого параметра бытовым яркомером RADEX LUPIN осуществляется накладным способом:
- перейти в режим измерения яркости – в RADEX LUPIN необходимо нажать кнопку «L»;
- вывести на экран белый фон;
- установить фотоэлемент как можно ближе к измеряемому монитору, дисплею или лампе, если осветительный прибор нагревается, держать его на расстоянии 1 см от поверхности;
- считать результат.
При проведении измерений прибор следует удерживать неподвижно. С целью повышения достоверности результата необходимо определить яркость в нескольких точках лампы или экрана, после чего рассчитать усредненное значение. При работе на ПК рекомендуется, чтобы в поле зрения не находилось источников света, яркостью более 200 кд/м2.
Программное обеспечение RadexLight для люксметра RADEX LUPIN
Анализ параметров освещения намного удобнее проводить с помощью бесплатного программного обеспечения RadexLight. Для этого необходимо скачать RadexLight – софт распространяется бесплатно. Программу можно скачать со страницы описания люксметра.
- получение информации о световом потоке;
- построение частотного спектра пульсаций;
- вывод параметров измерения;
- определение коэффициента пульсации;
- отключение фильтра 300 Гц – данная функция предусмотрена только в программе, на приборе она отсутствует.
Информация на монитор выводится в виде графиков, что позволяет получить полное представление об амплитуде, частоте и форме светового потока.
Как улучшить качество освещения?
Чаще всего отклонения в работе осветительных приборов вызваны их низким качеством. Высокая пульсация характерна для недорогих люминесцентных ламп с электромагнитной регулировкой пуска. В устройствах с электронными пускорегулирующими аппаратами уровень пульсаций ниже. Лучший способ понизить уровень пульсации – заменить лампы или светильник. Чтобы измерить мерцание светодиодной лампы и проверить качество светодиодных и других ламп, а точнее их характеристик при покупке, можно компактным люксметром RADEX LUPIN, который обеспечивает высокую точность измерений.
Для снижения пульсации дисплеев и экранов придется поэкспериментировать с настройками. Например, повышать яркость до тех пор, пока уровень пульсаций не станет нормальным. Одновременно с этим можно подстроить цветовую палитру таким образом, чтобы при взгляде на экран не возникало дискомфортных ощущений. Для повышения освещенности можно заменить лампы или помимо основного источника света использовать вспомогательные: настольные лампы или бра.
Чем измерять параметры ЛАМП
.png)
В соответствии с ГОСТ Р 54944-2012 для измерения освещенности необходимо использовать приборы с максимальной погрешностью 10 %. Как правило этому требованию соответствуют дорогостоящие люксметры, стоимость которых настолько высока, что их не приобретают для измерения параметров света в бытовых условиях. Так было до недавнего времени, пока не появился люксметр RADEX LUPIN, с помощью которого можно определить освещенность, коэффициент пульсации и яркость. Погрешность измерений составляет 10 %.
Люксметр RADEX LUPIN оснащен профессиональным фотодатчиком, который имеет спектральную чувствительность как у человеческого глаза. Путём фильтрации датчиком УФ и ИК излучений, удается проанализировать только ту часть светового потока, которую воспринимает человеческий глаз. RADEX LUPIN можно использовать для проверки соответствия параметров света, что указаны в СанПиН и других нормативных документах РФ.
