Контроллер для электромагнитного замка

Установка электромагнитного замка является одним из лучших вариантов защиты своего жилища от незаконного проникновения. Данное устройство монтируется в саму дверь, а вот управлять им можно дистанционно при помощи электрического сигнала.

Контроллер для электромагнитного замка позволяет взаимодействовать с ним, закрывая и открывая дверь. Стоит разобраться, какими особенностями обладает электромагнитный замок (и контроллер для замка), а также понять, каким образом производится его монтаж и подключение.

Устройство и принцип работы электромагнитных замков

Безусловно, электромагнитные замки, изготовленные разными производителями, могут обладать индивидуальными конструктивными особенностями. Однако принцип действия практически у всех них идентичен – открытие и закрытие двери производится при помощи электромагнита.

Управлять им, в зависимости от конкретной модели, можно различными способами – путем ввода кодового ключа, нажатия на специальную кнопку, прикладывания карточки или через мобильное приложение.

Внимание! Нужно понимать, что в случае отсутствия питания на замке, он неспособен работать. В связи с этим стоит озаботиться приобретением автономного источника электричества (или установить замок механического типа).

Замок состоит из контроллера и магнита, находящегося в дверном полотне. При подаче на устройство напряжения, к магниту, установленному в дверном полотне, начинается притягиваться подвижная (ответная) пластина. Соответственно при закрывании двери питание на замок перестает подаваться и пластина отходит на исходное место.

Внутреннее устройство

Теперь стоит подробнее ознакомиться с механизмом устройства. В состав замка входят несколько элементов:

• Корпус – предназначен для того, чтобы на нем крепилась механическая составляющая устройства. Производится из материалов, которые не магнитятся.
• Обмотка – располагается в корпусе замка. Во время того, как обмотка находится под напряжением, сердечник, расположенный в ней, прочно закреплен.
• Сердечник – изготавливается из материалов, не обладающих магнитной памятью, ввиду чего может оперативно управляться.
• Металлическая пластина – призвана надежно удерживать дверь, когда она закрыта.
• Электрические составляющие системы. В большинстве случаев схема предполагает наличие двунаправленных диодов, позволяющих снизить скачки напряжений, возникающие в системе при переключениях режимов работы. Помимо них в системе присутствуют конденсаторы, соединительные каналы и, собственно, сама плата, на которой находятся все эти элементы.
• Система управления – контроллер для замка необходим для переключений рабочих режимов.

Чтобы замок функционировал, необходимо, чтобы на него постоянно подавалось напряжение в 12 В. Его величина может с течением времени незначительно меняться, однако это нежелательно.

Функции ключей

Существует несколько типов ключей. Подробнее о каждом:

1. Простой ключ требуется для отпирания дверей.
2. При помощи блокирующего ключа получится открыть дверь, а также, если потребуется, заблокировать или разблокировать доступ по простым ключам.
3. С помощью мастер-ключа открыть или отпереть дверь не выйдет. Он требуется для того, чтобы можно было записать ключ или напротив, удалить его.

Чтобы сменить предназначение ключа, требуется удалить его из контроллера замка.

Преимущества и недостатки

Электронные замки достаточно популярны неспроста. Их часто приобретают ввиду большого количества положительных качеств.

Среди достоинств можно выделить:

• продолжительный период эксплуатации (порядка 10 и более лет) – обусловлен отсутствием в конструкции большого количества движущихся частей;
• повышенная надежность ввиду простоты конструкции;
• простота установки и обслуживания;
• множество моделей на выбор из разных ценовых категорий;
• низкое потребление электрической энергии;
• возможность установки как снаружи, так и внутри сооружений;
• возможность монтажа на двери, изготовленные из любого материала – пластика, дерева, металла и пр.

Как и любые другие устройства, подобные замки не лишены недостатков. Наиболее значимые из них:

• необходимость постоянно получать питание;
• нужно иметь некоторые знания и опыт, чтобы самостоятельно провести монтаж устройства;
• довольно высокая, по сравнению с обычными замками, стоимость.

Как работает электромагнитный замок?

Функционировать замок способен в трех режимах – обычном, блокировки и «триггер». Подробное описание каждого представлено ниже.

Режим «Обычный»

Чтобы отворить дверь требуется к считывателю приложить простой ключ доступа. Если приложенный ключ присутствует в памяти, значит, дверь отворится и прозвучит характерный сигнал. Если ключ отсутствует в памяти системы, то дверь не откроется и также прозвучит характерный сигнал.

Режим «Блокировка»

Чтобы перейти в режим блокировки, необходимо удерживать в течение 3-х сек. Блокирующий ключ считывателя до появления сигнала. Чтобы выйти из режима, достаточно держать ключ у считывателя до появления четырех сигналов.

Режим «Триггер»

Данный режим требуется для переведения контроллера для замка в режим «открыто» и удержания его в этом режиме (дверь будет постоянно открыта). Закрыть замок можно, лишь предоставив системе ключ. Режим «Триггер» требуется в случае, когда нужно предоставить доступ в помещение на длительное время (например, при посещении дома гостями, завозе техники или строительных материалов).

Как не сжечь контроллер?

Чтобы в процессе работы с контроллером для замка не допустить его выхода из строя, рекомендуется соблюдать несколько обязательных правил:

• нельзя оставлять перемычки в положении, которое не предусмотрено специалистами, разработавшими устройство;
• запрещено менять положение перемычек во время того, как на устройство подается напряжение;
• всегда следует устанавливать защитный диод на замочных клеммах в обратной полярности и никак иначе.

Внимание! Выше были указаны основные ошибки, приводящие к выводу из строя контроллера для замка. Всегда при работе необходимо все свои действия сверять с инструкцией. Самодеятельность, как правило, чревата негативными последствиями, как для оборудования, так и для здоровья человека.

Подключение

Подключение всех элементов устройства осуществляется в соответствии с инструкцией, которая идет в комплекте. Как правило, выглядит он так, как представлено на картинке ниже.

Самое главное, чтобы все элементы подключались к своим разъемам. Иначе, в лучшем случае, прибор не сможет функционировать, а в худшем, случится короткое замыкание.

Создание мастер-ключа

Чтобы контроллер для замка был готов к созданию мастер-ключа, нужно сначала стереть все данные о старых ключах. После того как память контроллера очищена, дальнейшие действия будут таковы:

1. Контроллер запускается.
2. В течение 16 секунд будут слышны повторяющиеся короткие сигналы.
3. Пока идут эти сигналы, следует поднести ключ к считывателю.
4. После этого сигналы прекратятся.

Завершающий этап – дождитесь окончания 16-ти сек. После этого мастер-ключ будет готов.

Настройка

Настройка каждого режима работы производится в соответствии с инструкций, размещенной в упаковке. Она позволит настроить мастер-ключ, а также ключи, открывающие и закрывающие дверь. Для каждого электромагнитного замка параметры настройки индивидуальны.

Расшифровка звуковых сигналов

Список сигналов, которые могут звучать из динамиков:

• периодически повторяющиеся короткие гудки – доступ разрешен;
• единичный двойной короткий гудок – доступ отсутствует;
• несколько раз повторяющиеся двойные гудки – осуществляется запись времени открывания;
• 4 последовательных коротких сигнала – окончание режима записи, выход из режима «триггер;
• множество повторяющихся через равный промежуток времени сигналов – подготовка к записи мастер-ключа;
• единственный гудок – триггер запущен;
• 1 короткий гудок, а после него спустя три сек. 1 продолжительный гудок – блокировка системы запущена;
• 1 короткий сигнал, за которым спустя 3 сек. следует 4 коротких сигнала – система снята с блокировки.

Данные сигналы позволяют быстро и легко без дисплея понять, какая операция в данный момент протекает или какой процесс завершен.

Характеристики моделей

Характеристики каждой модели могут иметь собственные особенности, однако большинство замков имеют нижеуказанные параметры:

• в среднем каждый замок способен запомнить порядка 1000 ключей;
• напряжение, подаваемое на устройство для его стабильного функционирования – 12В (допустимы небольшие периодические просадки);
• потребляемый ток (не учитывается питание) – max 45 мА;
• время, в течение которого дверь отворяется после прикладывания (ввода) ключа – 2–4 с.;
• возможность подключения к ПК – имеется.

Важно! Устанавливаемый замок должен быть качественным. Купить хороший комплект оборудования можно, воспользовавшись одним из поисковиков (например, Яндексом). Он предложит список товаров по разным ценам. Не стоит обращать внимание на предложения из низших ценовых категорий, как правило, они низкокачественны.

Монтаж электромагнитного замка

Если имеется хотя бы малый опыт слесарного дела и есть понимание, как работать с электрическими цепями, то монтажом замка вполне заняться самостоятельно.

Важно! Если нужного опыта нет, то лучше доверить дело профессионалам. Да, придется дополнительно потратить деньги на установку, зато можно быть точно уверенным, что работа будет сделана качественно и не придется беспокоиться за сохранность устройства.

Весь процесс монтажа делится на 2 этапа – установка ответной планки и магнита. Порядок действий таков:

1. В комплекте с ответной планкой производитель всегда размещает шаблон, по которому ее следует размещать. Сначала нужно определиться, где именно она будет расположена (планка должна соприкасаться с магнитом в двери).
2. К двери приставляется трафарет, после чего делается необходимое количество отверстий для болтов.
3. Далее болтами фиксируется планка (важно не забыть разместить между планкой и дверным полотном резиновые шайбочки).
4. На самом устройстве выкручиваются блокирующие болты.
5. На полотне, расположенном ровно напротив планки, делается пометка, где следует монтировать магнит.
6. Монтажная планка при помощи крепежных элементов надежно фиксируется на коробе.
7. К планке прикрепляется магнит (предварительно все блокирующие болты удаляются).

На завершающем этапе проверяется работоспособность механизма. Работа выполнена качественно, если при функционировании механизма отсутствует какое-либо скрежетание.

Советы по эксплуатации

Несколько дельных советов от профессиональных ремонтников:

• эксплуатируя изделие, необходимо хотя бы раз в 2–3 месяца проверять, в каком состоянии находятся пластины. Скапливающаяся влага может послужить причиной образования налета, снижающего удерживающую силу;
• при наличии контроллера, выполненного в виде отдельного устройства, надлежит обязательно иметь мастер-ключ. Он нужен для кодирования карточек. В случае потери одной из них или даже всех – проблем не возникнет;
• следует регулярно проверять крепления замка, периодически подтягивая их.

Не стоит пренебрегать советами, они способны продлить срок службы механизма, сохранив его в целостности.

Контроллер для замка позволяет на расстоянии управлять запирающей установкой, обеспечивая удобство и простоту ее эксплуатации. Крайне важно, при выборе замка, отдавать предпочтение качественным моделям. Для этого приобретайте их в проверенных местах и у известных продавцов.

Также немаловажно выполнять правильный монтаж оборудования, в противном случае вместо удобства и высокой степени защиты есть риск столкнуться с массой проблем (несрабатывание замка, его реагирование на сторонние коды), решение которых потребует дополнительных денежных трат.

Какие бывают виды ключей для домофона

Установка домофона на входную дверь является одним из элементов защиты помещений от проникновения внутрь посторонних лиц.

Это устройство представляет собой своего рода систему условного доступа, которая работает по принципу распознавания «свой»-«чужой».

В качестве инструмента, с помощью которого происходит распознавание, используется электронный блок, который считывает информацию со специального ключа.

С помощью ключа и осуществляется процесс идентификации человека, который может зайти в помещение защищаемого объекта.

Принцип работы ключа

Ключ для домофона представляет собой электронное приспособление, в которое «вшито» специальный код, который проверяется электронным блоком домофона. Функционирование ключа заключается в том, что он подносится к считывателю домофона, который производит сканирование записанного ID-кода.

Если считанный код совпадает с тем, что записан в память электронного блока, то произойдет открывание запертой двери. В противном случае замок никак не отреагирует на ключ и дверь останется запертой.

Зачем нужны разные ключи для домофонов

Всегда существует вероятность потерять оригинальный ключ от домофона. Учитывая, что на каждом ключе существует индивидуальный ID-идентификатор, нельзя просто приобрести дополнительный ключ к домофону и пользоваться им. Выходом в такой ситуации будут специальные заготовки, позволяющие создавать копии домофонных ключей, которые будут иметь идентичный код доступа.

Для этого, кроме заготовки, нужно еще иметь и специальные устройства, которые производят считывание ID-идентификатора с оригинального ключа и программаторы, с помощью которых производится запись кода на заготовку.

Если заблаговременно создать копию оригинального ключа, то можно исключить ситуацию с проблемой доступа посредством домофонной системы защиты. А это в свою очередь исключит потребность в замене замка, который удерживает дверь запертой, что является достаточно дорогим удовольствием.

На сегодняшний день существуют разные типы ключей для домофона, которые могут использоваться для домофонов определенной конструкции.

Различные ключи отличаются принципом своего действия и уровнем защищенности. Ниже будут рассмотрены основные варианты ключей к домофонам.

Touch Memory

Это наиболее популярный тип ключей к домофону, который в народе называется, «таблека» или идентификатор.

Ключ реализован в виде компактной микросхемы, которая помещается внутри ударопрочного герметичного корпуса, изготовленного из стали.

Ключи этого типа владеют 64-разрядным идентификатором, который невозможно подделать, чтобы вскрыть замок.

Герконовая пара

Это другой тип домофонных ключей, которые представляют собой пару, образуемую вакуумной колбой и постоянным магнитом.

Действие этого ключа основано на воздействии магнитного поля на отпирающее устройство, которое располагается в вакуумной колбе.

Резистивные ключи

Этот тип ключей для домофона предусматривает использование резистивного элемента, номинал которого и является кодом, способствующим отпиранию замка.

Этот резистор устанавливается внутри пластиковой или прорезиненной пластинки с нестандартной рельефной или изрезанной формой.

Оптические ключи

Этот тип ключей не отличается особой популярностью у пользователей поскольку используется для работы с особенными домофонами, считыватель которых имеет в своем составе оптопару или фотодиод.

Proximity-ключи

Это еще один тип ключей, которые отличаются высокой надежностью и безопасностью.

В качестве идентификатора используется 8-значный буквенно-цифровой код, который практически невозможно подобрать, чтобы открыть замок.

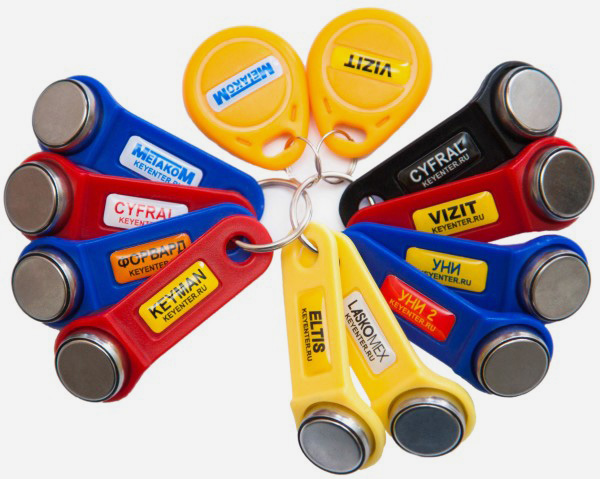

Виды домофонных ключей

Рассмотрим основные виды ключей для домофона их особенности и отличия.

Dallas

Эти ключи выполнены в виде металлических таблеток, прикрепленных к пластиковому держателю, на который может наноситься надпись модели домофона, к которой подходит ключ. Кроме надписи на ключах может наноситься и иного рода маркировка в виде специальных символов или рисунков.

Отличительной особенностью такого типа ключей является то, что их можно скопировать практически на любую заготовку. Точность копирования ID-идентификатора соответствует 100%.

Основу ключа Dallas составляет микросхема, которую можно программировать, записывая в ее память электронный идентификатор, который позже считывается модулем домофона, управляющим механизмом отпирания замка.

Ключи этого типа отличаются высокими показателями износоустойчивости, надежности и коррозиестойкости по отношению к агрессивной внешней среде. Корпус такого рода ключей производится из металла высокого качества, что обеспечивает ключу 1-миллионный цикл касаний к магнитному считывателю.

Cyfral

Это еще один тип ключей для домофона, которые выполнены в виде металлической таблетки, которую нужно прикладывать к считывателю, чтобы открыть замок.

Несмотря на достаточно высокую стоимость, эти ключи отличаются хорошей устойчивостью ко взлому, надежностью секретностью используемого идентификатора.

Независимо от моделей домофона, с которыми работают ключи Cyfral, все они имеют одинаковую элементную базу, которая отличается бесперебойной работой на протяжении длительного эксплуатационного срока.

Внешне ключ напоминает компактный брелок, на конце которого прикоплена металлическая головка, с помощью которой и осуществляется контакт со считывающей системой.

Ключи Cyfral всегда производятся в виде «таблеток», надежность работы которых сильно зависит от качества заготовки, которая выбрана для программирования ключа. Запись идентификатора в ключ осуществляется с помощью специального программатора.

Метаком

Ключи Метаком являются отечественной разработкой и предназначены для использования только с домофонными системами Метаком.

Эти устройства отличаются простотой и надежностью конструкции, их можно ремонтировать и восстанавливать, они имеют корпус в антивандальном исполнении, могут успешно эксплуатироваться в экстремальных условиях.

Несмотря на простую конструкцию, ключи Метаком характеризуются одними из лучших показателей по наработке до первого отказа при минимальной стоимости.

Что касается потребительских качеств этих устройств, то они ничем не уступают более дорогим импортным аналогам.

Основным преимуществом этих ключей является высокая надежность. Устройства отличаются устойчивостью к вибрационным процессам, механическим ударам, их работоспособность не теряется под воздействием электромагнитного поля, а рабочие температуры, при которых могут эксплуатироваться устройства, находятся в пределах -40°С…+75°С.

Для изготовления дубликатов ключей Метаком оптимальной заготовкой считается RW1990.

К этому типу относятся прокси-ключи бесконтактного типа. Эти устройства имеют достаточно высокую популярность и могут использоваться со многими моделями домофонов.

Работа этих ключей основана на принципе бесконтактного считывания информации посредством радиосигнала. Используя радиоволны, электронный считыватель производит обмен данными с магнитным ключом, проверяя сходство записанного в него идентификатора с тем, который занесен в электронный блок считывателя.

Обмен радиоволнами осуществляется через RFID-антенны, которые установлены и в ключе, и в считывателе.

Такого типа бесконтактные ключи рассчитаны на системы доступа, которые должны работать в условиях большого трафика, например: многоквартирные дома, гостиницы, офисные центры.

На сегодня практически все производители домофонов предусматривают работу их устройств с такого типа бесконтактными ключами. Например, RFID могут успешно применяться, как ключи бесконтактные для домофона Vizit.

Заключение

На сегодняшний день существует много разных домофонных систем, которые работают только с одним или несколькими видами ключей.

Выбирая систему доступа в виде домофона, пользователь сам может ориентироваться на тот или иной тип ключей, учитывая их технические особенности и функциональные нюансы.

Важным является то, что все виды ключей от домофона поддерживают возможность создание дубликаторов, используя для этого специальные считыватели и программаторы.

Это исключит потребность в замене замка домофона при потере ключей, их механических повреждениях или выходах из строя.

Как считыватель эл магнитного замка сделать антивандальным

Тайна ключа от домофона. Какой откроет любую дверь?

В закладки

Домофонные ключи есть в кармане у каждого. Разбираемся, как они работают и могут ли размагнититься, а также существует ли один ключ от всех дверей.

Виды ключей для домофонов

Существует несколько семейств домофонных ключей.

1. «Таблетки». Официально стандарт называется Touch memory (ТМ) или iButton, это контактные ключи в корпусе MicroCAN. В «таблетках» используется протокол 1-Wire, но форматы бывают разные.

В РФ это в основном ключи модели Dallas, с которыми работают домофоны Vizit, Eltis, Z-5R, С2000-2 и т.д., Cyfral (ключи DC2000А и Цифрал-КП1 и др.), «Метаком».

Довольно редко встречаются резистивные «таблетки» – у них считывается сопротивление.

2. «Капельки». RFID-метки в пластиковом корпусе круглой, овальной или каплеобразной формы. Иногда их выпускают в виде браслетов или карт.

Внутри – RFID-метка, как и в картах метро, «пищалках» на товарах в супермаркетах и других подобных штуках. В основном «капельки» могут быть ближнего действия (Proximity, считываться на расстоянии до 10-15 см), так как более «дальнобойные» метки Vicinity, которые работают на расстоянии до 1 м, небезопасны в данном случае.

В РФ чаще всего используют Proximity-ключи EM-Marin, но встречаются также и более старые HID-метки или более новые MiFare, как в картах метро.

3. Оптические. Настоящие динозавры. Где-то в провинциях ещё сохранились. Такой ключ – это металлическая пластина, в которой в определенном порядке насверлены отверстия.

Внутри домофона есть фотоэлемент, который распознает, в том ли порядке насверлены дыры.

Безопасность ниже плинтуса, подделать ключ – плевое дело, а некоторые домофоны с оптическими ключами успешно и без следов вскрывались пилочкой для ногтей.

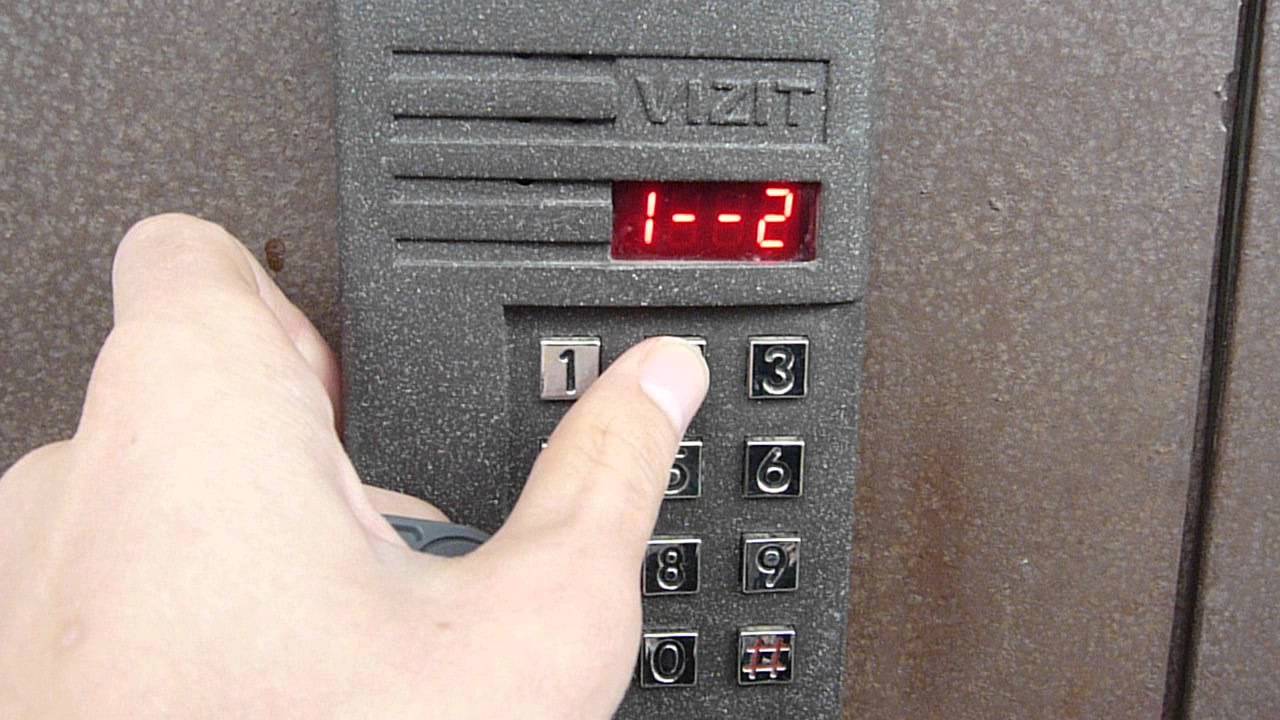

Как домофон определяет, подходит ли ключ?

На заводе или на фирме, которая устанавливает домофоны, в каждый ключ записывают особый код. Затем его же сохраняют в памяти домофона.

Когда вы подносите ключ к домофону, он считывает код и сравнивает его со значениями из своей памяти. Если значение ключа там есть, дверь открывается.

Кстати, можно открывать несколько домофонов одним ключом. Нужно лишь прописать код этого ключа во все нужные домофоны. Понятно, что домофоны должны быть совместимы с ключом.

Более того, есть специальные модули, которые позволяют сохранить все ключи из одного домофона и перенести их в другой.

Вот так переустановят домофон у вас в подъезде, а ключи менять не придётся. Хотя, конечно, установщик домофона вполне может попытаться заработать на этом.

Исключение, пожалуй, лишь ключи MiFare. Они включают перезаписываемую область памяти, в которую копируется уникальный код домофона.

Когда мастер «из ларька» клонирует такой ключ, он копирует только заводской код, но не код домофона. В результате домофон может отвергнуть такой ключ – сработает система защиты от клонов. Скопировать заводской код сможет лишь обслуживающая компания.

Как делают копию ключа?

Обычно для этого берут болванку – пустую заготовку без кода. Затем мастер считывает код с вашего ключа и записывает его же на болванку.

В результате вы получаете два одинаковых ключа. А так как код оригинального ключа уже сохранен в домофоне, то и его клон позволит открыть дверь.

Болванки бывают перезаписываемые и неперезаписываемые. Если вы помните слово «финализация» при прожиге дисков , возьмите с полки пирожок , то здесь оно тоже применяется.

Технически вы сами можете собрать дубликатор (программатор) ключей на основе Arduino или Raspberry Pi, а затем наделать копий ключа на все случаи жизни. Инструкций в интернете полно, как и предложений купить дубликатор за тысячу-другую рублей.

Главное – не промахнуться с типом домофона и ключа.

Так, одни ключи рассчитаны на частоту 125 КГц, другие на 13,56 МГц и так далее. К тому же они могут быть разного типа. Помните о защите от клонов, которая может поддерживаться вашим домофоном.

Могут ли ключи размагнититься?

Бывает, носишь «таблетку» или «капельку» в кармане, а она через какое-то время бац! – и перестала работать. И такая ерунда каждый месяц. Что-то здесь не так. «Наверное, размагнитилось», – самое популярное объяснение.

На самом деле такие ключи не размагничиваются. В них даже магнита нет, да и обычные магниты ключам не страшны.

Дело скорее в банальном отсутствии контакта. Болванки дешевые, закупают их в Китае оптом по нескольку центов за штуку, так что контакт вполне может отойти, к примеру.

Корпусы ключей обычно не герметичны. Так что если ключ намокнет в кармане или часто будет находиться во влажной среде, долго он не прослужит.

Теоретически, ключи можно «убить» электромагнитным излучением или сильным электрическим импульсом.

К примеру, если вы положите ключ в микроволновку и включите на полную мощность или засунете в розетку, работать он перестанет. А вот мощный неодимовый магнит, вроде используемых в магазине для снятия меток, ключ вряд ли повредит.

Статическое электричество также ключам не на пользу. Если вы носите «таблетку» в заднем кармане и часто приседаете, отчего синтетическая ткань трется о ключ, он также прослужит недолго.

Наконец, от частого использования «таблетка» может банально продавиться в противоположную сторону и перестанет контактировать с домофоном. Просто вдавите её обратно, и всё пройдёт.

Что такое мастер-ключ и где его взять?

После установки домофона у специалиста остается особый ключ. На нем даже может быть написано что-то вроде: «Мастер-ключ. Никому не давать».

Но этот ключ обычно сам дверь открыть не может. Он нужен, чтобы добавлять в память новые ключи. В домофоне код мастер-ключа хранится в особой области, чтобы устройство могло отличать его и реагировать соответствующим образом.

Понятное дело, простым смертным мастер-ключ не дают. Иначе обслуживающая компания не смогла бы брать деньги за добавление записей о новых ключах в домофон.

Но возможна ситуация, когда мастер-ключ подходит к нескольким домофонам. Или когда для одних домофонов «таблетка» – это мастер-ключ, а для других – обычный ключ, который открывает двери.

Здесь всё зависит не от ключа, а от того, какие записи есть в памяти домофона.

А что будет, если мастер-ключ потеряется?

Обычно в домофонах остается возможность прописать новый мастер-ключ. Это, конечно, потенциальная возможность для взлома. Но, говоря объективно, проще попасть в подъезд, представившись сантехником, чем что-то взламывать.

Интереснее иметь универсальный ключ, или «вездеход». Его код прописан во всех домофонах подъездов одного дома или двора.

«Вездеходы» делают для почтальонов, сотрудников коммунальных служб, мастеров и др. Согласитесь, это куда удобнее, чем таскать с собой гирлянду разных ключей.

Также некоторые RFID-ключи нового формата, к примеру, RF3.1, позволяют записать коды до 8 домофонов.

Часто домофоны также поддерживают блокирующие ключи. Это средство безопасности: после того, как дверь открывают блокирующим ключом, другие ключи не работают, а дверь блокируется. Снять блокировку может либо мастер-ключ, либо блокирующий ключ (всё зависит от настроек домофона).

Кстати, бывает, что ключ устанавливают блокирующим по ошибке. Так что если после вас соседи часто не могут попасть в подъезд, проверьте, не блокирует ли ваш ключ доступ.

Можно ли обмануть домофон?

Да, сейчас можно купить эмулятор, который имитирует ключи разных типов и выдает нужное значение для каждого домофона. В эмуляторах установлены даже дисплеи и клавиатура, что позволяет выбирать нужный ключ и выводить его название.

Штука забавная, стоит около 10 тыс. рублей. Но работает не без проблем – обходит не всю защиту, иногда может не срабатывать.

И да, сама по себе домофон она не взломает, лишь притворится копией нужного ключа. Для её программирования всё равно потребуются и сами ключи, которые уже известны домофоном, и устройство-дубликатор.

Часто можно услышать, что домофон можно вывести из строя электрошокером. Да, тонкая электроника серьёзный заряд действительно не перенесет. У механического удара на 10-15 см ниже панели домофона те же последствия. Но это порча имущества и статья УК РФ.

Теоретически ещё можно сильно дернуть дверь на себя. Но чтобы преодолеть силу, с которой магнит удерживает вторую часть замка, потребуется недюжинная мощь.

Некоторые домофоны под ключ-«таблетку» могут открываться с помощью батарейки «крона». Способ гуманный и безопасный для домофона, но срабатывает редко.

Можно ли открыть домофон смартфоном?

Да, сейчас на рынок постепенно заходят модели NFC-домофонов. Чаще их устанавливают в крупных офисах, реже – в жилых домах.

Если у вас такой вариант, ваш смартфон поддерживает NFC, а домофон работает на частоте 13,56 МГц, возможно, получится отказаться от ключей.

Но для MiFare, к примеру, в смартфоне должен также быть чип Secure Element, а их наличие даже в рамках одной модели смартфона часто отличается от рынка к рынку. Если чип всё же есть и остальные условия соблюдены, всё может получиться.

Есть также NFC-адаптеры, которые сделают из старого домофона новый и перспективный. Открывать дверь можно будет и «таблеткой», и смартфоном.

Помните, что вы можете оказаться под дверью на морозе, а зарядка – дома. И да, с айфоном номер не пройдёт. Apple жестко ограничила возможности NFC в своих устройствах.

Что насчет кодов доступа домофонов?

Здесь тоже всё зависит от домофона. Но большинство моделей, которые устанавливаются в РФ сейчас, поддерживают ввод комбинаций символов, которые позволяют открыть дверь. Это часто работает на домофонах «Визит» и реже на моделях других производителей.

Мы комбинации сознательно не публикуем – как минимум потому, что список для всех моделей получится длинным. Но мастер-код от своего домофона вы практически наверняка нагуглите. Если, конечно, при установке код на открытие двери не сменили в целях вашей же безопасности.

Это вовсе не те цифры, которые записываются на ваш ключ. К примеру, длина простого ключа для «таблеток» DS1990A от компании Dallas составляет 6 байт, это 281474976710656 разных комбинаций. Вы вряд ли запомните комбинацию такой длины, но можете считать её на самом брелоке. Ключ в 16-ричном формате, как правило, гравируется лазером на поверхности.

P.S. Раньше существовал банальный до ужаса лайфхак: ключи с кодом 00 00 00 или FF FF FF могли открыть все двери. Именно такие значения записывались в свободные ячейки домофона и участвовали в сравнении при проверке ключа. Но эту дыру уже давно закрыли.

В закладки

Контроллер Z-5R. Подключение и настройка

Z-5R — автономный контроллер СКУД производства IronLogic.

Скачать инструкцию

▼ Для смартфона ��	▼ Для печати ��
⇩ Инструкция PDF	⇩ Инструкция PDF
⇩ Памятка PDF	⇩ Памятка PDF
⇩ Инструкция FB2	⇩ Инструкция чёрно-белая

Оглавление

Функции ключей

• Простой ключ открывает дверь.
• Блокирующий ключ открывает дверь, а при необходимости блокирует/разблокирует доступ по Простым ключам.
• Мастер-ключ не открывает дверь. Он служит для записи/стирания ключей и для установки времени открывания двери.

Чтобы изменить функцию Простого или Блокирующего ключа, необходимо стереть его из памяти контроллера, а затем записать его с новой функцией.
Также, задать любому ключу новую функцию можно в программе BaseZ5R, подключив контроллер к ПК через адаптер «Z-2 EHR».

Режимы работы

Обычный режим

• Для открывания двери кратковременно приложите к считывателю Простой ключ. Блокирующий ключ в обычном режиме также открывает дверь, но не в момент касания, а в момент отпускания ключа от считывателя.

• Если ключ есть в памяти контроллера, контроллер открывает замок, звучит сигнал «Доступ предоставлен (• • • • • •)».
По истечении времени, установленного на открывание замка, контроллер закроет замок.

• Если ключа в памяти нет, дверь не открывается, звучит сигнал «Доступ запрещён (••)».

Режим блокировки

В режиме блокировки закрыт проход для Простых ключей.
Проход возможен только по Блокирующим ключам и по кнопке «Выход».

Перевод в режим блокировки

• Удерживайте Блокирующий ключ у считывателя около 3 секунд до появления длительного сигнала (—).
Контроллер перейдёт в режим блокировки и предоставит вам доступ.
В режиме блокировки доступ по Простым ключам закрыт — вместо открывания выдаются короткие частые сигналы (••••••••).

Выход из режима блокировки

• Удерживайте Блокирующий ключ у считывателя до серии 4 коротких сигналов (••••)
или
• Кратковременно приложите к считывателю Мастер-ключ. Контроллер выйдет из режима, выдав серию из 4 коротких сигналов (••••)

★ Режим блокировки не сбрасывается отключением питания контроллера и сохраняется после включения.

Режим «Триггер»

В режиме «Триггер» по предъявлению ключа контроллер открывает замок и оставляет его в открытом состоянии. Закрывание замка происходит только при следующем предъявлении ключа. Это удобно для предоставления длительного свободного доступа в помещение, например, на время посещения гостями.

При переходе из одного состояния в другое контроллер подаёт сигналы:
• из «Включено» в «Отключено» – 4 коротких сигнала (••••);
• из «Отключено» во «Включено» – 1 короткий сигнал (•).

⚠ Режим «Триггер» не предназначен для электрозамков, открываемых подачей напряжения!

Чтоб не сжечь контроллер…

⚠ Не переставляйте перемычки при включённом питании.
⚠ Не устанавливайте перемычки в положения, не предусмотренные инструкцией.
⚠ Установите на клеммах замка защитный диод в обратной полярности, как на схеме.
Подходят диоды 1N5400, 1N5408, 1N5821, HER301 и аналогичные.

Наличие диода увеличивает время открывания электромагнитного замка на 1…3 секунды. Для сокращения этой задержки разработчик рекомендует последовательно диоду включать варистор ▼ напряжением до 14 В и рассеиваемой энергией от 0,7 Дж, например V8ZA2P.

Блок управления замком (БУЗ) также защищает выход контроллера от токов самоиндукции и к тому же ограничивает длительность открывающего импульса, даже если посетитель длительно удерживает нажатой кнопку «Выход».

Подключение

• Блок питания
«+12» — плюс;
«GND» или «ЗЕМЛЯ» — минус.

Напряжение — 12 вольт. Ток — зависит от модели замка (токопотребление см. в паспорте замка). Обычно для электромагнитного хватает 1 А, для электромеханического может потребоваться 3…4 А.
При выборе блока питания предпочтение следует отдать трансформаторному БП, так как импульсник может создавать помехи для считывания ключей.

• Замок
«+12» — плюс;
«LOCK» или «ЗАМОК» — минус.

⚠ Перед подключением замка необходимо установить перемычку на плате контроллера в соответствии с типом замка.
— Электромагнитный замок или электрозащёлка обратного действия — открывается отключением питания. При предоставлении доступа контроллер снимает минус с контакта «LOCK».
— Электромеханический, электроригельный замок или электрозащёлка прямого действия — открывается подачей питания. При предоставлении доступа контроллер подаёт минус на контакт «LOCK».
⚠ Электромеханический замок необходимо шунтировать диодом в обратной полярности либо подключать замок через БУЗ.

• Кнопка «Выход»
«EXIT» или «КНОПКА» — один контакт;
«GND» или «ЗЕМЛЯ» — второй контакт.
Подходит любая кнопка с нормально разомкнутыми контактами. Рекомендуется подключать витой парой.

⚠ Длительное удержание кнопки в нажатом состоянии выводит электромеханический замок из строя. При использовании электромеханического замка рекомендуется подключать кнопку через ограничительный контур▼. Использование БУЗ также позволяет защитить замок от длительной подачи напряжения.

• Считыватель
«TM» или «DALLAS» — данные;
«GND» или «ЗЕМЛЯ» — общий.

Для подключения используйте витую пару. Одна жила витой пары — контакт TM, вторая — «GND».
Обычно устанавливают один считыватель — на вход. Но можно подключить параллельно к нему и второй считыватель — на выход.
— Контактные считыватели. См. схемы «Подключение считывателей TM»
— Бесконтактные считыватели. См. схемы подключения считывателей «Iron Logic» в статье «Считыватели Matrix»
⚠ Контроллер не работает со считывателями по протоколу Wiegand 26! Годятся только считыватели, поддерживающие протокол Dallas Touch Memory. Например, Matrix II.

▼ Примеры подключения бесконтактного/контактного считывателя и электромеханического/магнитного замка.

Дополнительное оборудование

• Дверной датчик
«DOOR» или «ДВЕРЬ» — один контакт;
«GND» или «ЗЕМЛЯ» — второй контакт.

Рекомендуется подключать витой парой.

Датчик необходим лишь при эксплуатации электроригельных замков. При предоставлении доступа контроллер подаёт питание на замок и не прекращает подачу питания, пока дверь не будет закрыта.

• Светодиод считывателя
«LED» или «ВНЕШ.СД» — плюс светодиода;
«GND» или «ЗЕМЛЯ» — минус.
Питание 5 В, <14 мА.
Дополнительный резистор не требуется. Цвета проводов зависят от модели считывателя — см. «Контактные считыватели» и «Бесконтактные считыватели».

• Выносной зуммер
«+12» — плюс зуммера;
«ZUMM» или «Зуммер» — минус.

Питание 12 В, <50 мА.
Зуммер нужен только если у двери не слышны звуки самого контроллера.
К тому же, громкость контроллера можно увеличить, сняв со встроенного зуммера наклейку ▼

Отключить встроенный зуммер можно только механически — отпаяв его от платы или завинтив в отверстие зуммера винт М2,5 до упора.

Создание Мастер-ключа

Контроллер готов к созданию Мастер-ключа при первом включении после покупки или стирания всех ключей, когда память контроллера пуста .

• Включите контроллер.
В течение 16 секунд звучат повторяющиеся длинные сигналы «Ожидание записи Мастер-ключа» (— — — — — —).
• Приложите ключ к считывателю, пока звучит сигнал.
Звуковые сигналы прекратятся. Но можно записать ещё несколько Мастер-ключей.
★ Через 16 секунд бездействия контроллер выйдет в обычный режим — прозвучат 4 коротких сигнала (••••).

Теперь этот ключ является Мастером для данного контроллера. Необходимо пометить Мастер-ключ — он потребуется при настройке и для записи ключей в контроллер. Один и тот же ключ можно прописать в качестве Мастера в любое количество других контроллеров.

При утрате всех Мастер-ключей придётся удалить все ключи перемычкой и записать Мастер-ключ заново.

⚠ Без Мастер-ключа можно обойтись, но будут недоступны следующие функции:
— стирание отдельных Простых и Блокирующих ключей;
— установка времени открывания двери;
— включение режима «Accept»;
— резервное копирования ключей из памяти контроллера в ключ памяти;

Если вы по какой-то причине не хотите создавать Мастер-ключ, этой процедуры можно избежать. Для этого перед первым включением (после покупки или после стирания памяти) нужно установить перемычку в положение №3 (добавление Простых ключей). После включения следует добавить хотя бы один Простой ключ, обесточить контроллер, вернуть перемычку в штатное положение и снова подать питание. Больше контроллер не будет предлагать запись Мастер-ключа, а Простые ключи можно будет добавлять, устанавливая перемычку в положении №3.

В случае необходимости прописать Мастер-ключ можно будет с помощью компьютера через адаптер Z-2 Base или Z-2 EHR.

Настройка

Время открывания двери

• Четыре раза кратковременно (меньше 1 секунды) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪

• Сразу же нажмите и удерживайте кнопку «Выход» столько секунд, сколько хотите задать на открывание двери. В процессе удержания кнопки звучат сдвоенные сигналы (•• •• •• •• ••), а после отпускания — 4 коротких (••••).

★ Если в течение 6 секунд после входа в этот режим не нажать кнопку «Выход», контроллер выйдет в обычный режим — 4 коротких сигнала (••••).
★ Если кнопка открывания не установлена, то замыкайте контакты «GND» и «EXIT» («Земля» и «Кнопка») пинцетом или отрезком провода.

⚠ Данная установка задаёт время открывания двери ключом или кратковременным нажатием кнопки «Выход». Но если удерживать кнопку нажатой, замок будет оставаться в открытом состоянии. У аналогов этого контроллера — SOKOL-ZS и LC — время открывания по кнопке ограничивается данной настройкой.

⚠ При работе с электроМЕХАНИЧЕСКИМ замком время открывания двери не должно превышать 1 секунды, чтобы замок не вышел из строя.

Тип замка

Установка типа замка:
• Отключите питание контроллера.
• Установите перемычку ▼

№1 — электромеханический замок (в состоянии «Закрыто» напряжение будет снято)
№4 — электромагнитный замок (в состоянии «Закрыто» напряжение будет подано)

• Включите контроллер.

Режим «Триггер» (если требуется)

⚠ Не используйте режим «Триггер» с электромеханическим замком — его обмотка не выдержит длительной подачи питания.

• Отключите питание контроллера.
• Установите перемычку ▼

№5 — Стартовое состояние «Включено»
№5 и №1 — Стартовое состояние «Отключено».

• Включите контроллер.

В последнем случае ▲ вместо джампера придётся соединить три контакта проволокой.

Работа с ключами (запись, удаление)

Запись Простых и Блокирующих ключей

Есть два способа записи ключей — перемычкой и Мастер-ключом.

Запись ключей перемычкой

• Отключите питание контроллера.
• Установите перемычку в положение №3 ▼

• Включите контроллер. После длинного сигнала (—) контроллер готов к добавлению ключей.
• Прикладывайте по очереди записываемые ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

• Кратковременное касание записывает ключ как Простой.
При записи Простого ключа звучит подтверждающий длинный сигнал (—).
— Если ключ уже имеется в памяти, то звучит сигнал «Ошибка» (— —).
• Удержание ключа дольше 3 секунд записывает ключ как Блокирующий.
При записи Блокирующего ключа звучит короткий сигнал, а через 3 секунды длинный сигнал (• —).
— Если ключ уже имеется в памяти, то звучит сигнал «Ошибка» (— —).

• По окончании добавления ключей обесточьте контроллер, верните перемычку в исходное положение и включите контроллер.
★ Впрочем, через 16 секунд бездействия контроллер по тайм-ауту сам выходит в обычный режим — звучат 4 коротких сигнала (••••). Если перемычка оставлена в положении №3, то при сбросе по питанию контроллер вновь окажется в режиме добавления ключей.

⚠ В режиме добавления ключей перемычкой питание на замок не подаётся. Но после выхода из режима по тайм-ауту или после нажатия кнопки «Выход» контроллер подаст питание на замок в постоянном режиме! При работе с электромеханическим замком не допускайте таких ситуаций и отключайте питание контроллера до того, как он выйдет из режима.

Запись ключей Мастер-ключом

• Коснитесь Мастер-ключом считывателя и удерживайте его около 6 секунд.
При касании прозвучит первый сигнал ♪ и через 6 секунд второй ♪.
• Уберите Мастер-ключ от считывателя после второго сигнала.
• Прикладывайте по очереди записываемые ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

• Кратковременное касание (менее 1 секунды) записывает ключ как Простой.
При записи Простого ключа звучит подтверждающий длинный сигнал (—).
• Удержание ключа дольше 3 секунд записывает ключ как Блокирующий.
При записи Блокирующего ключа звучит короткий сигнал, а через 3 секунды длинный сигнал (• —).

Если ключ уже имеется в памяти, звучит сигнал «Ошибка» (— —).

• Для выхода в обычный режим приложите к считывателю Мастер-ключ.
При выходе в обычный режим звучат 4 коротких сигнала (••••).
★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим.

Запись Мастер-ключей

• Кратковременно (меньше 1 секунды), а затем длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪ и через 6 секунд — ♪

• Уберите Мастер-ключ от считывателя после последнего сигнала.

• Прикладывайте по очереди записываемые в качестве Мастеров ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

При записи Мастер-ключа звучит подтверждающий длинный сигнал (—).
Если ключ уже имеется в памяти и является Простым или Блокирующим, звучит сигнал «Ошибка» (— —).
Если ключ уже имеется в памяти и является Мастером, то сигналов не будет.

★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим — звучат 4 коротких сигнала (••••).

Стирание отдельных ключей — Простых и Блокирующих

Удаляются выбранные Простые и Блокирующие ключи, имеющиеся в наличии. Утерянные ключи удаляются полной очисткой памяти. Выборочно утерянные ключи удаляются только с помощью компьютера через адаптер Z-2 Base или Z-2 EHR программой BaseZ5R.

• Два раза кратковременно (меньше 1 секунды), а затем один раз длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪ и через 6 секунд — ♪

• Уберите Мастер-ключ от считывателя после последнего сигнала.

• Прикладывайте по очереди удаляемые ключи. Пауза между касаниями не должна превышать 16 секунд.

При удалении ключа звучит подтверждающий длинный сигнал (—).
Если ключа нет в памяти, звучит сигнал «Ошибка» (— —).

• Для выхода в обычный режим приложите к считывателю Мастер-ключ.
При выходе в обычный режим звучат 4 коротких сигнала (••••).
★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим.

Стирание всех ключей

Есть два способа полной очистки памяти — перемычкой и Мастер-ключом.

Стирание всех ключей перемычкой

⚠ Стираются все ключи, в том числе и Мастер-ключи. Время открывания двери сбрасывается на заводское — 3 секунды.

• Отключите питание контроллера.
• Установите перемычку в положение №2 ▼

• Включите контроллер.

По завершении стирания звучат 4 коротких сигнала (••••).
Память стёрта. Выключите контроллер и верните перемычку в исходное положение. При следующем включении контроллера создайте Мастер-ключ.

Стирание всех ключей Мастер-ключом

⚠ Стираются все ключи, в том числе и Мастер-ключи. Время открывания двери при этом сохраняется.

• Три раза кратковременно (меньше 1 секунды), а затем один раз длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪ и через 6 секунд звучат 4 коротких сигнала (••••).

• Уберите Мастер-ключ от считывателя.

Память стёрта. Выключите контроллер. При следующем включении контроллера создайте Мастер-ключ

Запись «всех» ключей (режим «Accept»)

Это простой способ записать в контроллер ключи всех пользователей в режиме «самообслуживания». В режиме «Accept» любой предъявляемый ключ открывает дверь и одновременно записывается в память контроллера.

• Пять раз кратковременно коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪
5 — ♪ ♪ ♪ ♪ ♪ и через 4 секунды длинный сигнал ♪

• Для выхода из режима поднесите Мастер-ключ. Раздастся сигнал «Выход из режима» — 4 коротких сигнала (••••).
★ При отключении питания, установленный ранее режим «Accept» сохраняется и после включении напряжения.

Резервное копирование ключей

Копирование из контроллера в ключ-носитель

Коды ключей из памяти контроллера можно скопировать и записать в память другого контроллера. В качестве запоминающего устройства используется ключ DS1996L. Это контактный ключ, и для работы с ним необходимо, чтоб к контроллеру был подключен контактный считыватель.

• Переведите контроллер с помощью Мастер-ключа в режим добавления Мастер-ключей.
• Приложите к считывателю ключ DS1996L и удерживайте его до серии коротких сигналов.

Коды ключей скопированы из контроллера в память ключа DS1996L. В дальнейшем эту информацию можно записать в другие контроллеры или, используя адаптер «Z-2 EHR», перенести в компьютер. Очистить память ключа DS1996L и отредактировать Базу ключей можно в программе BaseZ5R.

Запись из ключа-носителя в память контроллера

• Сотрите память контроллера Мастер-ключом или перемычкой.
• Отключите питание контроллера.
• Включите питание контроллера.
• Приложите к считывателю ключ DS1996 и удерживайте его до окончания записи ключей в контроллер — серия коротких сигналов (••••).

Время записи полного объёма памяти не превышает 25 секунд.

Расшифровка звуковых сигналов Z-5R

Чтобы прослушать звуковой сигнал, кликните на значок динамика с условным изображением сигнала в таблице ▼

Образец и описание сигнала	Значения сигнала
�� • • • • • • • • • • Повторяющиеся короткие сигналы	— Доступ предоставлен
�� •• 2 коротких	— Доступ запрещён (ключа нет в базе)
�� •••••••••••• Частые короткие сигналы	— Доступ закрыт по Блокировке
�� • — 1 короткий и через 3 секунды 1 длинный	— Включение Блокировки — Блокирующий ключ записан
�� • •••• 1 короткий и через 3 секунды 4 коротких	— Отключение Блокировки
�� • 1 короткий	— Триггер включен
�� — 1 длинный	— Ключ записан — Ключ удалён — Готовность к записи ключа (Перемычка №3)
�� — — 2 длинных	Ошибка — попытка записать ключ, который уже есть в памяти — попытка удалить ключ, которого нет в памяти
�� •••• 4 коротких	— Выход из режима записи — Стирание памяти — Триггер выключен
�� — — — — — — Повторяющиеся длинные сигналы	— Ожидание записи Мастер-ключа
�� •• •• •• •• Повторяющиеся сдвоенные сигналы	— Запись времени открывания

Характеристики

• Память — 1362 ключа (на 2018 год)
• Протокол считывателя — iButton (Dallas Touch Memory)
• Выход — МПД транзистор
• Ток коммутации, max — 5 А
• Напряжение питания — 12 В (8…18 В)
• Ток потребления без учёта питания замка и периферии — max 45 мА
• Время открывания замка по ключу — 0,1 … 220 сек.; заводское — 3 сек.
• Время открывания замка по кнопке — не ограничено.
• Подключение к ПК — через адаптер Z-2 Base или Z-2 EHR.
• Габариты корпуса — 65×65×20 мм
• Габариты платы — 46×26×15 мм
• Масса корпуса с платой — 43 г.
• Масса платы — 16 г.

Если материал оказался полезным для вас…

…вы можете нас отблагодарить! Авторам сайта будет очень приятно!

Добрый день, подскажите, собрал схему скуд , все протестировал дома , все работает все настроил, прописал ключи . Дошло время установки на улицу, замок (электромагнитный) работает , а все остальное (считыватель и кнопка выхода ) нет . Все провода прозвонил. Контроллер от считывателя порядка 10м, кнопка рядом. Почему не работает голову сломал. Сам не электрик, но хочу разобраться.

Z 5r: принцип работы, схема подключния

Для установки системы ограничения доступа в помещения или на закрытую территорию необходимо использовать специализированный контроллер. Одним из наиболее распространённых является z5r. Он способен надёжно работать с различными типами считывателей, обеспечивая управление разнообразными моделями замков.

Z5r – что это

Это устройство является контроллером. Вместе с другими деталями, входящими в комплект поставки, оно позволяет создать систему, ограничивающее доступ в помещения или на определённую территорию. Контроллер предназначен для работы с магнитными ключами. После того как входящий приложит его к устройству, произойдёт отключение мощного магнита, которое разблокирует дверь.

Здесь производится программирование доступа к уже готовым ключам. Для этого предусмотрена возможность проведения их регистрации контроллером. Он также позволяет организовать работу с использованием специальных карт для доступа.

Принцип работы

Системы ограничения доступа можно разделить на автономные и сетевые. В первом случае всё взаимодействие происходит внутри одной структуры. Такие решения предлагаются для относительно простых ситуаций.

Подробный видео обзор даст возможность познакомиться с контроллером z5r и разобраться в возможностях, которые он предоставляет для создания системы ограничения доступа:

Видео описание

Контроллер Z-5R видеообзор , схема подключения, инструкция, программирование, как записать ключи.

В качестве примера можно привести доступ в подъезд. При этом всем жителям выданы ключи, которые надо приложить в нужном месте к устройству, установленному на входной двери. После того как ключ опознан, замок отпирается, предоставляя возможность войти. Через несколько секунд он возвращается в запертое состояние.

Сетевые системы предусматривают наличие серверного устройства, которое хранит в памяти все необходимые данные. Для каждого ключа можно установить право входа к части или ко всем защищаемым помещениям. Такие системы стоят дороже, но их выгодно применять там, где необходимо управлять доступом в несколько комнат.

В каждом ключе имеется определённый код. При контакте со считывателем её сравнивают с существующей базой данных. Если она совпадает, дверь открывают, нажав кнопку входа. Важно отметить, что этот идентификатор был зафиксирован при производстве ключа. В наиболее дешёвых моделях вручную его поменять невозможно, однако существуют такие, в которых запись допустима.

В этом видеоролике подробно рассказано о процедуре программирования ключей. Посмотрев его, можно легко разобраться в том, как правильно это делать:

Видео описание

Контроллер Z-5R программирование ключей touch memory.

Наиболее распространёнными являются магнитные ключи, которые по форме напоминают таблетки. Они работают по технологии iButton. В них применяется интерфейс 1-Wire. С его помощью обмениваются данными и получают электропитание. Z5r действует на основе iButton, но также существуют несколько аналогичных.

Возможности контроллера

Наличие устройства позволяет воспользоваться следующими возможностями:

• Присутствует считыватель магнитных ключей. Доступно одновременное их применение системой в количестве до 5460 в модели z5r 5000. К рассматриваемому контроллеру можно покупать аналогичные устройства для использования различных типов.
• Имеется считыватель proximity-карт. Он передаёт информацию в соответствии с требованиями протокола iButton.
• Наличие предустановленных режимов работы позволяет с минимальными затратами организовать перепрограммирование устройства или его использование.
• Обеспечивается работа электромагнитного, или замка с механическими узлами в соответствии с тем, какие ключи или карты были применены.
• Имеются зуммер и светодиод, которые показывают состояние системы доступа и реакцию на действия человека.
• Высокая стойкость к отрицательным температурам позволяет использовать контроллер даже при морозах до -40 градусов.
• В комплекте присутствует датчик, который сигнализирует о закрытии двери.
• Доступная цена изделия.
• Время открывания двери может быть запрограммировано. Его длительность находится в пределах от одной секунды до нескольких минут.
• Простая и интуитивно понятная система программирования.
• Имеется возможность подключения системы доступа к компьютеру. Для этого требуются адаптер AC-Z и программа «База Z».

Использование системы, построенной на контроллере z5r позволит удобно и надёжно организовать доступ в помещение или на определённую территорию только тех, кто имеет соответствующие ключи.

Комплект поставки

При приобретении z5r поставляются следующие части:

• Плата контроллера, которая предназначена для управления системой доступа.
• Контактор для считывания данных магнитных ключей. Для того чтобы открыть вход, человек должен поднести к нему свой. После того как его опознают, замок будет открыт в течение ограниченного времени, позволяя войти внутрь.
• Комплект ключей.
• Датчик состояния двери передаёт контроллеру информацию о её закрытии.
• Мастер-ключ подключается особым образом. Он применяется для того, чтобы управлять регистрацией обычных ключей.
• Инструкция по эксплуатации подробно освещает вопросы работы с создаваемой системой доступа.
• Может быть предоставлена коробка для монтажа.
• Блок питания на 12 В.
• Входная кнопка.
• Перемычка, которая, например, потребуется для перепрограммирования ключей доступа.

Замок в комплект не входит, но он будет необходим для создания системы ограничения доступа. Контроллер может поставляться в пластиковом корпусе или без него.

Разновидности используемых ключей

Предусмотрено применение таких видов ключей:

• Обычный предназначен для прохода внутрь. Чтобы он мог открыть замок, его необходимо предварительно зарегистрировать.
• Мастер-ключ не предназначен для получения доступа в помещение. Он применяется для того, чтобы определённые ключи зарегистрировать в системе. После этого они станут действующими.
• Блокирующий может использоваться в качестве стандартного. Однако у него имеется дополнительная функция, позволяющая разрешать или запрещать работу обычных ключей.

Если какой-нибудь из них перестал функционировать, необходимо провести программирование нового.

Как провести настройку системы

Для использования контроллера необходимо сначала решить, для чего его планируется применить. С помощью этой системы можно ограничить доступ в помещение, на закрытую территорию в соответствии с имеющимися планами. Программирование производится для решения намеченных задач.

Для того подготовки аппарата нужно лучше изучить его возможности. При этом надо знать, какие режимы здесь предусмотрены, особенности функционирования в различных ситуациях. Приступая к работе надо подготовить контроллер, остальные элементы системы, замок и блок питания. Также потребуется комплект ключей.

Перед началом работы требуется произвести подключение в соответствии со схемой, которая приведена в инструкции по эксплуатации. Клеммы для проводов расположены вдоль длинной стороны платы контроллера. Далее необходимо осуществить следующие шаги:

• При подсоединении к блоку питания считыватель станет подавать частые короткие сигналы. Это означает, что можно провести программирование мастер-ключа. Для продолжения достаточно прикоснуться им к устройству. Затем гудки прекратятся. В течение этого времени производится запись информации. Когда процесс завершится, последует серия коротких и частых звуков. Одновременно будет подаваться световой сигнал.
• Теперь нужно ввести в систему информацию о ключах доступа. Для этого необходимо выполнить такие действия. Мастер-ключом прикасаются к считывателю и удерживают в течение длительного времени. Когда контролер будет готов, раздастся одинарный короткий сигнал.
• Все ключи, которые будут открывать замок, поочерёдно подносят к считывателю. Практически сразу прозвучит краткий сигнал. Он означает, что регистрация прошла успешно. После этого её проводят для следующего ключа. Через определённое время плата перейдёт в рабочий режим, просигнализировав об этом серией коротких звуков. Если попытаться повторно зарегистрировать уже введённый в базу данных ключ, устройство выдаст ошибку.

Затем систему доступа можно будет использовать обычным образом. Для этого достаточно поднести ключ и нажать кнопку. Иногда может произойти утеря мастер-ключа. В этом случае для продолжения работы с контроллером необходимо выполнить такие действия:

• Нужно отсоединить блок питания.
• Входящую в комплект питания перемычку нужно установить в положение 3 на микросхему на контроллере, которая расположена с короткой стороны. Эта процедура описана в инструкции по эксплуатации.
• Далее подключают питание. При этом осуществляется стирание всех ранее сделанных записей.
• После этого подносят те ключи, которые нужно зарегистрировать.
• Когда процедура завершена, требуется отключить питание и убрать ранее установленную перемычку.
• Затем подключают электропитание. После этого система переходит в рабочий режим.

Здесь возможно задать режим работы, в котором пропускают всех, у кого есть ключ. Причём не устанавливаются ограничения на то, какой именно. Это удобно применять в офисе, где много сотрудников. Достаточно выдать им ключи. При каждом входе будет происходить регистрация. После того как установят обычный режим, допуск окажется только у тех, кто уже есть в базе данных.

Советы по использованию

Разрешение доступа посетитель получает не в момент прикосновения к коллектору, а при отсоединении ключа. Оно действует на протяжении небольшого промежутка времени.

Если возникает необходимость снять или установить перемычку, нужно помнить, что категорически запрещено это делать при включённом питании. Нарушение этого правила может привести к тому, что плата сгорит. Также нельзя ставить их туда, куда прямо не разрешено инструкцией.

Как провести подключение контроллера z5r можно узнать, посмотрев видео:

Видео описание

Подключение электромеханического замка к контроллеру Z-5R или Matrix-2K.

Удержание кнопки не должно быть слишком долгим. В некоторых случаях это способно привести к поломкам.

Для защиты от помех к контактору следует подсоединять витую пару. Питание можно будет подавать с помощью одинарных проводов.

Можно подключать считывающие устройства различных типов. Для организации работы с рассматриваемым контроллером, необходимо, чтобы происходила эмуляция DS1990A. Таким образом z5r будет функционировать в обычном режиме.

Заключение

Использование z5r позволит установить систему ограниченного доступа в помещения или на территорию. Этот тип контроллеров является широко распространённым и надёжным. Он зарекомендовал себя в качестве простого и удобного средства для того, чтобы проходить могли только те, кто получил на это право.

Как правильно установить электромагнитный замок на дверь: это полезно знать

Запорные механизмы данной группы по своей надежности, классу безопасности мало чем отличаются от врезных или накладных аналогов. Их несомненное преимущество – в минимуме подвижных металлических деталей и невозможности вскрытия отмычкой. Процесс установки электромагнитного замка подробно изложен в инструкции производителя. Но есть ряд нюансов, о которых нужно знать; в сопроводительной документации лишь общие сведения, не учитывающие специфику монтажа изделия в конкретном месте.

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Принцип работы

Принцип работы изделия заключается в активизации магнитных элементов в результате подачи напряжения на обмотку и корпус через провода и клеммы сердечника. В результате этих действий от напряжения величиной от 5 Вт возникает сила сцепления магнитов в 150 кг и более.

При выключении напряжения и открытии замка образуется колебательный контур с переменным током. Процесс разрядки, благодаря наличию конденсатора происходит через обмотку. При этом изменяется полярность элемента магнита. Остаток тока уходит на перемагничивание.

При выходе из строя конденсатора возникает необходимость открытия двери со значительными усилиями. В таком случае необходима замена детали. Новая емкость устанавливается параллельно клеммам. При этом она должна быть неполярной.

Как обогреть кровлю и водостоки с помощью антиобледенительной системы

Конструктивные особенности

В настоящее время есть модели, которые оснащаются защёлками или фиксаторами. Последний тип монтируют в санузел или ванной, а для спальни подойдёт замок с фиксатором. Сегодня появились замки из полиамида, что даёт возможность закрывать двери практически бесшумно.

Виды магнитных устройств

Самой главной характеристикой электромагнитных замков является сила сцепления. Данное значение может находиться в пределах от 150 кг до 1200 кг на разрыв. Согласитесь, это довольно много, так как среднестатистический человек не может создать усилия более 130 кг.

Устройство электромагнитного механизма

Как правило, в запирающих устройствах для межкомнатных дверей используются самые слабые магниты (в пределах 150 кг на разрыв). Входные механизмы требуют более сильного притягивания, и здесь минимальное значение начинается от 250 кг. Если посмотреть на тяжелые металлические двери, то по причине своего огромного веса они требуют силы сцепления не менее 1000 кг, чтобы надежно защищать помещение от нежелательных лиц. Самым ярким примером может послужить устройство на входные двери в подъезд.

Электромагнитные замки делятся на два основных вида:

• по виду запирания;
• по типу управления.

Дополнительно есть еще подвиды. Так, в зависимости от вида запирания разделяют данные элементы на:

• удерживающие, где работа якоря заключается в отрыве. Здесь чаще всего встречаются накладные варианты. Врезные также есть, но они значительно реже применяются, так как имеют значительно ниже силу сцепления;
• сдвижные, где работа якоря заключается в сдвиге. Данный тип в основном является врезным и требует точного соблюдения параметров расположения, которые указаны в инструкции.

В зависимости от типа управления все такие виды разделяются на:

• те, которые имеют датчики Холла. Они требуют дополнительного питания и представляют собой специальную микросхему;
• те, которые работают от элемента Геркона. Здесь не нужно подавать постоянное напряжение, так как само устройство под действием магнита закорачивается и поддерживает постоянное напряжение.

Схема работы электромагнитного замка

Комплект электромагнитного замка с контроллером

Если вы собираетесь устанавливать замок самостоятельно, приобретите механизм и входящие в комплект детали, иначе он не будет нормально работать.

В перечень комплектующих элементов входят:

1. Электромагнитный замок с проводом для подсоединения к источнику тока и ответной планке.
2. Контроллер, управляющий замком.
3. Считыватель, информирующий об открывании.
4. Ключи.
5. Кнопка.
6. Электроблок с резервным аккумулятором.
7. Электропровод — нужен, чтобы подключить все остальные элементы механизма.

Дополнительно к основному перечню владельцы офисов и квартир приобретают доводчик, помогающий плавно закрывать двери. Он снижает износостойкость устройства.

Дополнительные приборы для электрозамков

Устройство электрозамка зависит от его вида. В настоящее время различают:

• электромеханические замки;
• электромагнитные замки.

Состав электромеханического замка

Электромеханический замок сочетает в себе функции простого механического затвора и электропривода.

Устройство, которое можно открыть ключом и электродвигателем

Электро замок на дверь с функцией механического открывания состоит из:

• корпуса устройства, в котором установлен электродвигатель, личинка для открывания ключом и запирающие ригели;
• ответной планки;
• набора ключей;
• дополнительных электропроводов;
• крепежных элементов;
• инструкции с описанием как установить электрозамок.

Устройства, которые входят в набор замка при покупке

Электромеханические замки желательно устанавливать внутри помещений или дополнительно защищать от влаги кожухами.

Состав электромагнитного замка

Электромагнитный замок удерживает дверь в закрытом положении при помощи магнитного поля, которое возникает из-за подачи электрического тока, то есть мощный магнит, расположенный в одной части замка, удерживает металлическую планку, имеющуюся на ответной части механизма.

Запирающее устройство электромагнитного типа на межкомнатной двери

В состав такого устройства при его покупке входят:

• магнит, который является отдельной частью замка;
• ответная металлическая планка, притягиваемая магнитом;
• уголок для крепления основного блока;
• крепежные элементы;
• дополнительные провода;
• инструкция, в которой подробно описано, как подключить электрозамок.

Устройства, входящие в набор замка при его приобретении

Электромагнитные замки менее прихотливые, чем электромеханические. Использовать устройства без дополнительной защиты можно как внутри помещений, так и на улице.

Дополнительное оборудование для любого вида электрозамков

Установка электрозамков на дверь или калитку невозможна без дополнительного оборудования, в состав которого входят:

• контроллер, производящий управление электрозамком и располагающийся в специальном блоке;

Устройство, отвечающее за корректную работу замка

• источник бесперебойного питания, который требуется для работы устройства в периоды отключения центрального электричества. Питание электрозамка может осуществляться от электрической розетки или аккумуляторов, расположенных в этом блоке. Зарядка аккумуляторов производится от сетевого адаптера;

Устройство, осуществляющее питание замка при отсутствии центрального электричества

• считыватель кодовой информации с брелка или карты, который располагается на внешней стороне двери;

Устройства для открытия замка электронными ключами

• устройство открывания двери с внутренней стороны. Электрозамок на входную дверь можно оборудовать этим приспособлением для дополнительного удобства пользователей.

Устройства для открытия замка без помощи ключей

При желании собственника электрозамок на калитку можно оснастить домофоном с функцией автономного открывания из жилого помещения. В этом случае не придется каждый раз выходить на улицу, чтобы впустить посетителей.

Устройство для связи и открывания двери из помещения

Еще одно дополнительное устройство – доводчик – устанавливается по желанию пользователя. Двери, оснащенные доводчиками, работают плавно, без вибрации при закрывании, которая способствует сокращению срока службы замка.

Устройство для плавной работы входной двери

Набор дополнительных устройств обуславливается необходимостью (контроллер и блок питания) и пожеланиями пользователя.

Управление электромагнитным механизмом

Функции управления выполняет контроллер:

• кодирует все ключи;
• подает сигнал к открытию устройства;
• посылает питание для закрытия.

Затем проводят настройку всех ключей:

1. Основной ключ подносят к контроллеру, который работает в режиме «джампер» (запись).
2. От главного ключа перепрограммируют оставшиеся экземпляры.

В завершение следует отметить его преимущества перед другими запорными устройствами:

1. Проверенный защитник собственности.
2. Легко открывается.
3. Управляет работой устройства контроллер.
4. Используются механизмы в дверях, изготовленных из любых материалов.
5. В настоящее время производители дверей поставляют их с установленными замками.

Монтировать устройство в имеющиеся в помещении двери можно самостоятельно при наличии базовых знаний по электричеству и внимательном следовании инструкции. Главная задача владельцев — внимательное отношение к его выбору, установке и правильной эксплуатации. При соблюдении этих условий устройство будет длительное время защищать собственность без ремонтов и замены.

На рынке строительной продукции есть множество замков магнитного типа.

• Электромагнитный. Этот вид замка может монтироваться как на уличной двери, так и на межкомнатные створки, а потому часто применяется в общественных сооружениях, офисах или банках. Работает он от электричества и требует дополнительного подсоединения к электросети. Открывается с помощью пульта или электронного ключа. Такие механизмы оснащаются кнопкой, которая может выноситься в необходимое место и открывать замок дистанционно. Работа данного замка предполагается только при наличии электричества. Если не будет питания, замок не станет работать. При необходимости можно оснастить электромагнитный замок аккумулятором. Этот механизм является надёжным, так как к нему сложно подобрать ключи.

• Магнитный. Оснащается механическими деталями и открывает створки дверей при помощи ручки. Встраивается внутрь полотна.

• Пассивный. Состоит из двух частей, одна из которых крепится на дверь, а вторая – на коробку. Работает по принципу действия обычного магнита, когда элементы находятся на небольшом расстоянии друг от друга, то притягиваются при работе магнитного поля. Можно устанавливать на межкомнатных дверях или на дверях-гармошках с небольшим весом.

Что советуют специалисты

Естественно, при использовании электромагнитного типа и его монтаже есть некоторые хитрости, которые в дальнейшем позволят полноценно использовать это устройство без поломок и прочих неудобств. Некоторыми из них специалисты поделились, чтобы значительно «упростить» жизнь всем. Итак, самым первым делом, что нужно сделать, является помещение контроллера в специальный пакетик. Данное решение позволит избежать короткого замыкания и выхода его из строя.

После проведения монтажа обязательно контролируйте состояние пластины. Это нужно проводить для дальнейшего нормального сцепления с электромагнитом. Проблема электромагнитных замков заключается в геометрической прогрессии уменьшения силы сцепления относительно расстояния от источника. Здесь даже пара миллиметров играет большую роль! При попадании влаги на пластину начинается процесс окисления. Оксид и гидроксид не дают полноценно работать механизму, что приводит в дальнейшем к уменьшению силы сцепления.

Установка электромагнитного замка на дверь предполагает обязательное крепление саморезами или специальными элементами. В данном случае они по причине регулярной статической нагрузки и периодическом появлении динамической имеют свойство ослаблять свою силу. Данное значение нужно также обязательно проверять, чтобы в дальнейшем пластина не отпала. Снять ее будет возможно лишь при полном отсоединении замка от электричества.

В большинстве случаев контроллер выполняется как отдельное устройство. Здесь обязательно нужно иметь мастер-ключ. Он дает возможность кодировать карточки на вход. В некоторых случаях неосторожными владельцами такие ключи теряются. В данном случае стоит обратить внимание на то, что находится в коробке. Здесь есть запасной вариант, который в любом случае позволит выполнять операции по кодированию без ключа.

Также специалисты рекомендуют, если у вас нет надлежащего опыта работы по монтажу такого рода запирающего механизма, то нужно быть предельно осторожным. Все дело заключается в токоведущих частях. Некоторые владельцы путают клеммы входа-выхода. Дополнительно они оставляют очень большие открытые части, которые в дальнейшем могут подкорачивать на корпусе двери. Это значительно снижает срок службы замка и безопасность использования устройства.

Зная подробную инструкцию монтажа и соблюдая правила работы, можно легко подобрать и провести установку данного вида устройства на любой вид двери. Но стоит помнить, что в некоторых случаях без помощи специалистов не обойтись.

Комплектация

В настоящее время замки в продажу поступают в комплекте с необходимыми элементами крепления и оснащения.

Их несколько.

1. Есть возвратная пластина и магнит.
2. Крепежи и соединительные кабели.

Иногда могут быть дополнительные элементы:

• устройства для бесперебойного питания;
• контролеры;
• домофоны;
• доводчики.

Нетрудно приобрести самостоятельно опции для того или иного типа замка, чтобы увеличить его функциональность.

Принципы выбора

При покупке надо обращать внимание на такие параметры:

• принцип работы механизма;
• варианты использования;
• особенности установки;
• соответствие нормам;
• полная комплектация.

При выборе надо обратить внимание на то, что стандартные замки могут выдерживать полотна весом до 150 кг, потому их стоит монтировать только на двери из ПВХ или же фанеры. Если дверное полотно очень массивное и тяжёлое, то рекомендуется выбирать устройства, которые могут удерживать створки до 300 килограмм и больше.

Перед монтажом такого изделия необходимо проверить его силу на отрыв, а также стоит отказаться от установки мощного магнитного замка на лёгкие двери, так как может произойти деформация полотна.

Как видно, магнитный замок – это надёжное и крепкое устройство, которое повышает качество удержание двери в нужном положении. Ремонт этого приспособления проводится нечасто, а если вышла из строя какая-то деталь, то её можно легко купить и заменить. Установка производится просто и доступно каждым пользователем. При выборе рекомендуется отдавать предпочтение надёжным моделям от проверенных производителей. Они дают гарантию на свои изделия и поддерживают их качество на должном уровне.

О том, как установить магнитный замок на дверь, смотрите в следующем видео.

Подключаем электромагнитный замок

Монтаж механизма можно провести по схеме подключения электронного замка на дверь, владея базовыми знаниями по электричеству. Все его элементы подключаются к контроллеру при помощи двужильного провода, имеющего сечение, равное 0,5 мм.

Дополнительное оборудование

При использовании любой из методик монтажа замков электромагнитного типа возможно оснащение конструкции дополнительным функциональным блоком в виде видеодомофона. Схема установки и подключения устройства замка остается неизменной и может иметь несколько вариаций. Однако для подключения видеосвязи предпочтительней монтаж изделия на верхнюю внутреннюю часть дверного косяка.

Для изготовления индивидуальных электронных ключей под замок применяется специальный контроллер с программной кодировкой под главный мастер-ключ. Такая система оправдана при установке электромагнитного замка на входе в офисное помещение либо подъезд.

Контактные ключи меняем на бесконтактные

Тенденции последнего десятилетия в сфере контроля доступа – переход с технологий Touch Memory на RFID и Proximity, замена контактных ключей на бесконтактные во всех сферах: открытие электронных замков, домофонные системы, оплата банковскими картами, билеты в общегородском транспорте, использование бонусных карт.

Особенности контактного считывания

Контактные ключи и схемы постепенно уходят в прошлое. Но несмотря на это, ранее установленные системы имеют долгий срок службы, высокий уровень надежности, используются в различных температурных режимах и погодных условиях. Благодаря характеристикам надежности технология Touch Memory продолжает использоваться в домофонных системах, охранных. Смена на новые технологии происходит постепенно.

При контактном считывании ключ-таблетка прикладывается к прибору-считывателю, чтобы произошла идентификация, карты с магнитными полосами проводятся через ридер. В случае несовпадения данных или некачественного прикосновения распознавание не произойдет и может потребоваться повторный заход.

Преимущества бесконтактного считывания

Бесконтактные системы основаны на считывателе, излучающем магнитное поле, и идентификаторе, который при попадании в магнитное поле активируется и передает электромагнитные сигналы.

Технологии RFID и Proximity характеризуются:

• распознаванием кода на расстоянии,
• высокой скоростью передачи данных,
• высокой степенью защиты, которая постоянно совершенствуется,
• надежностью за счет отсутствия физического контакта брелка со считывателем,
• перепрограммирование кодов при использовании тех же приборов,
• монтаж на стальные поверхности, расположенные под различным наклоном,
• наружное и внутреннее применение,
• объединение на одном устройстве кодов открытия нескольких систем.

Дизайн ключа разнообразен – карты, брелки, браслеты. Микросхемы с кодом вшиваются в кожаные держатели, пластиковые заготовки с изображением под эпоксидный слой.
В домофонии чтобы заменить контактный ключ на бесконтактный, необходимо поставить новый считыватель. И внедрить новые бесконтактные ключики к нему. Либо, соответственно, менять полностью систему.
