Как залудить контакты на плате

Как залудить контакты на плате

а если хочется чтоб было ОЧЕНЬ красиво?? По вашему методу полюбому получатся неприглядные "обмазюки"

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Ведущий производитель электрического оборудования компания MORNSUN выпустила серию источников питания на DIN-рейку LI100-20BxxPR3 c выходами на 12, 15, 24 и 48 В. ИП позиционируются для умных домов, а так же используются в составе оборудования для промышленной автоматизации, различных производственных машин, рельсовых систем транспортировки и другого оборудования, работающего в условиях неблагоприятной окружающей среды.

Компания MEAN WELL продолжает активное развитие номенклатуры, осваивая новые направления и обновляя существующую продукцию с учетом возрастающих требований. В настоящий момент в Компэл представлено множество недавно вышедших новинок MEAN WELL.
MEAN WELL выпустил ряд таких новинок как мощные высоковольтные управляемые источники питания, DC/DC-преобразователи со сверхшироким входом (с креплением на DIN-рейку и на шасси), полностью обновил линейку зарядных устройств (ЗУ), DC/AC-преобразователей (инверторов) и ИБП для охранно-пожарных систем. Кроме того, выпущены специальные источники питания с выходным напряжением в виде ШИМ для светодиодных лент и модулей управляемых по DALI2 и 0…10 В, а также другая продукция.

_________________
Не умеешь — не берись, но не взявшись не научишься.

Каждый сам себе "злобный Буратино".
И что "фломастеры для каждого свой вкус имеют", я тоже знаю.

Поэтому мой метод покажется для кого-то необычным.

1. Либо лужу только пятаки, остальные дороги после припайки деталей закрываю спиртоканифолью очень аккуратно;
2. Либо лужу всё сплошняком, но плата при этом стоит под углом к вериткали и я "сгоняю" припой по дорожке сверху до низу. И так на каждой дорожке. А потом в нижней части оставшийся припой идёт на припайку крайней детали. Естественно, потом отмывка в спирте аптечном.

П.С. Есть даже платы, которые я лудил и паял с применением цинк хлор-два лет 5 назад. До сих пор живы. Вот парадокс. Да, они не СВЧ, они не высоковольтные, но провода от них не отламываются и схемы работают.

_________________
Пока красота спасает мир, уроды его погубят.

_________________
Философская мудрость века настоящего, становится всеобщим здравым смыслом века последующего.

_________________
Не умеешь — не берись, но не взявшись не научишься.

А что он из себя представляет?

Понравился способ, как-нибудь опробую.

А что он из себя представляет?

http://www.youtube.com/watch?v=wKEe3otWstM
Это раствор химического осаждения олова на медной поверхности. Этим нагло и пользуются радиолюбители.

_________________
Не умеешь — не берись, но не взявшись не научишься.

В Москве не нашел. Нашел в Киеве. Привезли с оказией. Обошлось в 2000р. Но хватит надолго. А уж удобнее ничего не видел

Ацетилсалициловая кислота рулит.
Покупаете в аптеке 10 таблеток- это одна пачка 10шт по 500мг=220BYR=2.2RUB, растворяете это количество в горячей воде(в холодной дольше) по милилитрам незнаю но баночка из под фотопленки Kodak подходит в самый раз и потом берете кисточку можно пальцем и хорошо смачиваете плату на жало пояльника минимальное количество припоя(жало должнобыть медным и чистым) и температура такая 190-200 градусов цельсия чтоб припой хорошо плавился но с текстолитом при долговременном прогреве ничего не происходило (лучше всего использовать припой СССP пос-61) и несильно нажимая легкими круговыми движениями жала наносите олово на дорожки

Почитайте вот это очень нелохо рассказано про суть пайки опытным человеком.
http://un7ppx.narod.ru/info/technology/ . /bon19.htm

P.S никогда не лужу платы сплавом РОЗЕ это их уродует т.к с нормальным припоем он плохо соединяется(молекулярно) и переходное сопротивление больше чем обычно, к томуже он современем темнеет(чернеет)-это лиш мое мнение никому не навязываю.

Технология: лужение печатных плат

После травления печатных плат бывает необходимо плату облудить — покрыть дорожки платы тонким слоем припоя.

Технология проста, если применить сплав Розе, припой, который плавится чуть ниже 100 градусов.

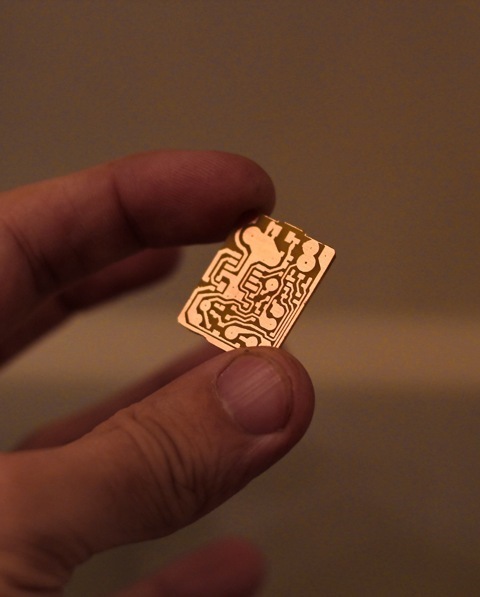

Имеем готовую заготовку. Поверхность медная. Поверхность предварительно очищена от окислов стирательной резинкой (грубая резинка: состав резина + стекло, которая не мажется)

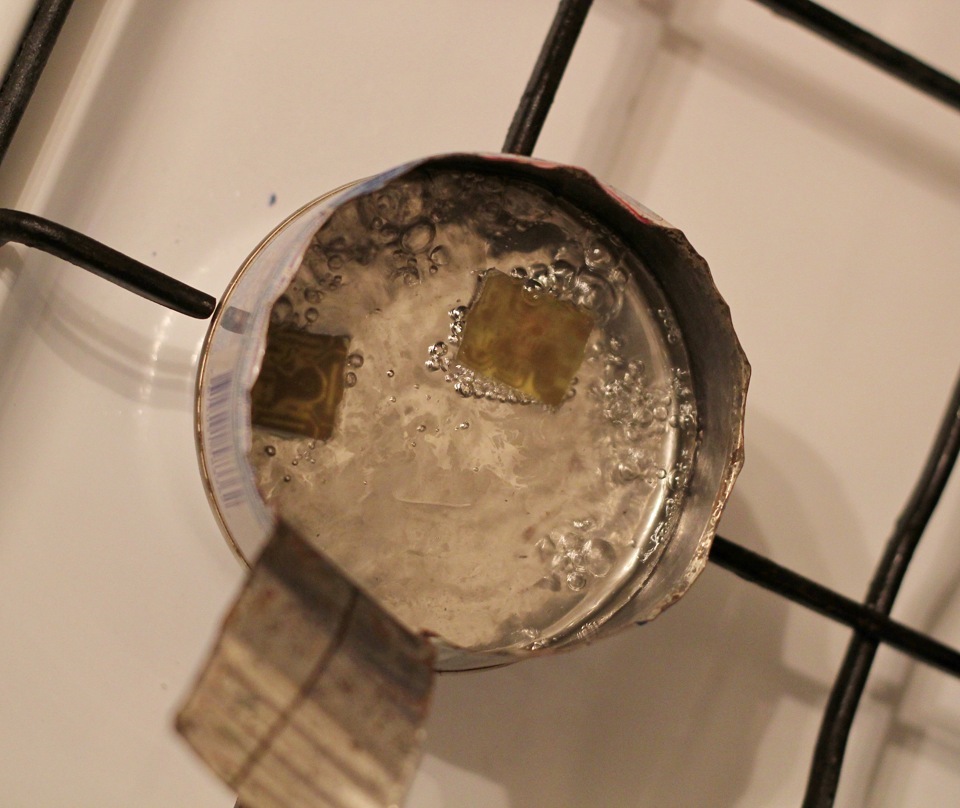

Берем банку и кладем в неё сплав Розе. насыпаем щепотку лимонной кислоты и заливаем водой. Нагреваем эту кашу, в итоге на малом огне вода кипит, припой расплавлен. Слой расплавленного сплава розе должен быть достаточным, чтоб разлиться по поверхности банки. Кладем заготовки плат медью вниз и слегка придавливая их трем об дно банки.

Переворачиваем заготовки печаток. очень удобно пользоваться китайскими палочками при этом. Сплав Розе растекся по всей поверхности меди, местами толстым слоем.

Что бы счистить лишнее берем плоскую палочку и придерживая плату одной рукой другой счищаем лишнее, пока поверхность не будет чистой. Палочка имеет плоскую и ровную поверхность, желательно из твердой древесины. Иногда бывает, что не хватает температуры — сплав застывает на поверхности. Просто добавляем сахара, это совсем немного повышает температуру кипения, но как правило этого хвататет.

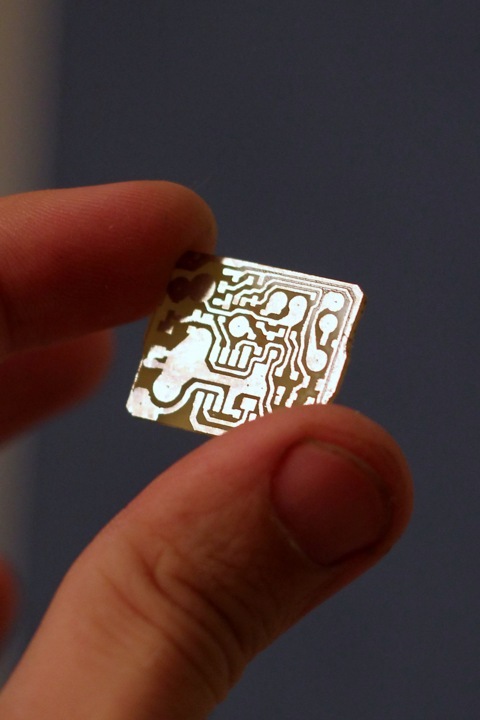

В итоге получаем хорошо отлуженную платку.

После того, как заготовку достали из воды ее нужно сразу же вытереть насухо, иначе поверхность помутнеет.

Прошло пару лет уже, технология не поменялась, теперь правда использую прямоугольную толстостенную емкость, с хорошей теплопроводностью стенок, которая дает более лучший результат.

Правильная пайка паяльником и феном с нуля для начинающих

Хорошая пайка – это залог качественного и долговечного контакта деталей друг с другом. Нужно научиться понимать теорию, долго и упорно заниматься практикой. У радиолюбителей и электронщиков в процессе работ вырабатывается свой стиль пайки, методы и решение проблем.

В этой статье обзор методов пайки, анализ ошибок и на что следует обратить внимание начинающим.

Пайка состоит из трех основных компонентов:

– это материал для пайки. Именно он соединяет детали и поверхности друг с другом; (канифоль) смачивает припой, помогает убрать оксидную пленку с места паяльных работ и улучшает текучесть припоя; – основной инструмент для паяльных работ. Рабочая поверхность это жало, на котором припой плавится до жидкого состояния.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на контакты пайки;
2) Залудить их припоем;
3) Снова нанести флюс на контакты;
4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим. Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

• Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
• Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
• Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
• Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
• Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

С чего начать

Для начала, необходимо определиться с какой целью нужна пайка. Для радиолюбительства это начальный уровень, для пайки проводки и простого уровня нужны более профессиональные инструменты. А для ремонта и пайки SMD, BGA микросхем придется выучить все азы пайки и приобрести специальные инструменты и расходники.

Правильный выбор набора для пайки

Припои бывают разных типов и диаметров.

Большой диаметр припоя удобен по время пайки проводов, а мелкие для точечной пайки SMD компонентов, или разъемов. Так же припои бывают с канифолью или без. С канифолью припой очень удобен. Его проще всего брать на жало паяльника.

Набор для начинающих

Для радиолюбителей магазины продают сразу все в одной пачке. Такие наборы дешевле всего, так как по отдельности все будет стоить дороже. Например, есть наборы с паяльником и жалами, а также пинцетами.

Паяльник или станция

Для пайки радиоконструкторов и проводов достаточно самого простого паяльника с медным жалом. А вот для более продвинутой пайки уже понадобится станция. Паяльная станция состоит в основном как правило из фена и паяльника. С помощью фена можно паять SMD компоненты, и получится лучше прогревать плату.

Лучше всего начать с паяльника и выбрать тот, у которого доступна регулировка температуры и смена жал.

Жала паяльника

Существует арсенал жал для паяльников. Конус, плоское, топорик, волна и т.п. Они все могут быть различной площади и формы.

Выбор паяльного жала

Для начинающих отлично подойдет мини волна. Такое жало проще всего лудится, и способно на большой спектр задач.

Особенности применения

Для пайки проводов это массивные жала, а для планарных контактов это, как правило, конусные и изогнутые жала. Например, чтобы опаять шлейф от платы, лучше всех подойдет топорик. Этот тип обладает широкой рабочей поверхностью, которая позволяет массивно прогреть большую поверхность платы.

Вечные жала и правила их использования

Главное правило использование вечных жал — всегда на жале должен быть припой или флюс. Если игнорировать это правило, на жале начнут появляться черные точки, которые со временем перейдут на всю поверхность.

Это слой нагара, который образуется при окислении воздуха на рабочей поверхности. Припой или флюс выполняют защитную функцию, и во время работы паяльника окисляются они, а не жало паяльника.

Почему паяльник начал плохо паять

Если паяльник плавит припой, однако не берет его на свою рабочую поверхность, то его нужно залудить. Он сильно окислен, но его не стоит выкидывать.

Подготовка к работе

После включения паяльника в сеть, нужно дождаться его нагрева. Вся подготовка сводится к чистке нагара с рабочей поверхности и нанесения припоя. При работе с жалами нельзя использовать режущие инструменты. Нельзя удалять нагар с паяльника лезвиями или другими острыми предметами.

Лужение паяльника

Лужение паяльника происходит поэтапно:

• Разогретое жало нужно почистить. С помощью мокрой губки или медной стружки.
• На чистую поверхность наносился припой.

Черная поверхность жала удаляется с помощью долгого залуживания. Делается это с помощью комка припоя и флюса. Жало топится в припое до тех пор, пока оно не будет чистым. Периодически оно должно обмокать в припое. И затем снова чиститься с помощью губки. В этом случае лучше всего использовать медную стружку, она удаляет окислы и нагар намного лучше. Мокрая губка только удаляет припой, но не нагар. Если вышеперечисленные методы не помогают, то придется использовать активатор жал или паяльную кислоту.

Сопла фена

У паяльного фена тоже существую свои насадки. Они бывают разного диаметра, формы и крепления. Все зависит от того, какие работы проводятся.

Выбор паяльного флюса

Паяльные работы обладают большим спектром. И для разных задач нужны свои материалы. Например, для пайки проводов ни что не сравниться с обычной канифолью. Канифоль дешевая, практичная и удобная в работе. А для микросхем нужен иной подход. Пастообразный флюс и шприц для точечной дозировки флюса к SMD компонентам.

Чем отмывается флюс после пайки

С помощью бензина «Калоша» или спирта.

Инструментов и расходники для чистки:

• Вата;
• Ватные диски;
• Палочки из ваты;
• Зубная щетка.

Рабочее место и дополнительные инструменты

Для рабочего места подойдет деревянный стол. Если не хочется портить поверхность стола, то можно воспользоваться деревянной дощечкой. Дерево мало впитывает тепло и не действует как радиатор. А если нет такой дощечки, то можно приобрести силиконовый термостойкий коврик. В таком коврике есть удобная площадка для разборки электроники, различные карманы и места для инструментов. Коврик можно чистить обычным спиртом после работы, если остались какие-либо пятна или следы припоя.

Пинцеты и лопатки

С помощью пинцетов можно двигать детали при пайке, позиционировать и устанавливать детали. Они также изготавливаются из разных материалов, бывают угловыми, прямыми, с фиксацией и т.п.

Оптика и микроскопы

Лупы не очень удобны, поэтому намного удобнее и практичнее использовать микроскопы. Лучше всего начать с бюджетного варианта. Например, простой USB микроскоп позволит оценить результат пайки на экране компьютера.

Конечно, частота кадров не позволяет нормально работать под ним, но он позволяет без вреда для зрения рассматривать мелкие детали платы.

Вентиляция помещения и правила безопасности

Помещение должно быть с хорошей вентиляцией. При паяльных работах нужно держать дистанцию, и не приближаться близко, чтобы припой не попал на лицо. После паяльных работ обязательно проветрить помещение, и помыть руки и лицо с мылом. Нельзя употреблять пищу при пайке, ибо на слизистых поверхностях остаются осадки от дыма.

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.

С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.

Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.

Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.

Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Ремонт наушников

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.

Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Лужение эмалированной проволоки

Эмалированная медная проволока теплоемкая и трудно поддается лужению.

Но ее можно легко залудить с помощью обычной канифоли. Достаточно наждачной бумаги.

Удаляем эмалированное покрытие с помощью наждачки, наносим канифоль и проволока успешно задужена и готовка к пайке.

Пайка светодиодной ленты

Светодиодная лента так же теплоемкая, как и толстый провод. Она имеет в своем составе медную подложку, которая забирает тепло при нагреве.

Залуживаем контакты с помощью канифоли. Используем мини волну и совсем немного припоя. На месте пайки должно быть немного припоя.

Далее, берем паяльник от себя ручкой, прислоняем провод к контакту и сверху жалом паяльника. Пайка должна длиться не дольше секунды, пока есть флюс. Это связано с тем, что медная подложка быстро забирает тепло, а сгорающий флюс уже не в состоянии собрать припой в единое целое. Поэтому, если паяльные работы будут длиться больше секунды, то на ленте будут комочки припоя с признаками холодного контакта. Если такое произошло, снова наносим флюс и одним касанием исправляем плохую пайку.

Канифоль (флюс) чиститься с ленты при помощи спирта (или бензина) и ватного диска.

Лужение самодельной платы

Радиолюбители часто сталкиваются с тем, что изготовленная плата с помощью ЛУТ плохо поддается лужению. Для хорошего лужения платы достаточно удалить окислы на медных дорожках при помощи наждачной бумаги. Важно использовать только самую мягкую и бархатную бумагу, чтобы не повредить дорожки. После этого дорожки хорошо паяются обычной канифолью.

Как выпаять микросхему

Следующий уровень мастерства — это пайка микросхем. Разбор примера пайки феном.

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.
Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.
На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.
400 °C и микросхема начинает зажариваться.

Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Такой метод пайки очень опасен и не эффективен.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

• Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Как правильно паять феном

Нужно закрыть все мелкие и уязвимые к перегреву компоненты защитой.

В данном случае используется алюминиевый скотч. Он хорошо защищает компоненты от температуры, плотно держит компоненты платы. Однако, прибавляет теплоёмкость к месту пайки. Термоскотч также хорошо защищает, только хуже держится на плате.

Плату размещается на таком материале, который наименее теплоёмкий и медленно отдает температуру в окружающую среду. Можно использовать, например, деревянную дощечку. И при этом, место пайки не должно находиться под наклоном.

Лучше всего нанести на контакты флюс. Он хорошо распространяет тепло, по сравнению с нагреваемым воздухом, однако не следует его добавлять слишком много. Он может вскипеть, зашипеть или помешать пайке.

Первым делом прогревается место пайки. Фен выставляется около 100 °C и максимальным потоком воздуха.

Нужно прогреть как саму деталь, так и окружающее место пайки с контактами круговыми движениями.

Далее, спустя около минуты следует плавно повысить нагрев.

Разница с контактами будет небольшая. Таким образом, в течение нескольких минут, повышаем до 300 °C.

Шаг около 20 — 30 °C на каждые десятки секунд.

Как понять, что деталь уже выпаивается

На контактах появляется блик. С помощью пинцета следует аккуратно подтолкнуть микросхему. Если она двигается легко и плавно из стороны в сторону, то ее уже можно снимать, если нет – греем дальше.

Эту технику необходимо индивидуально подстраивать под каждую пайку и паяльную станцию. Например иногда придется дольше греть плату, а в порой и около 240 °C хватит. Метод паяльных работ зависит от случая.

Сплав Розе

Чтобы уменьшить риск перегрева, можно использовать сплав Розе. Он поможет снизить нагрев до 120 °C. Таким способом можно выпаять деталь из опасных и чувствительных участков.
Достаточно добавить пару гранул припоя и немного флюса.

После лужения контактов, деталь легко выпаивается. Нужно аккуратно выпаивать контакты, они могут легко повредиться из-за резкого движения.

Получившийся припой в обязательном порядке удаляется с платы. Он очень хрупкий и не подходит для использования.

Комбинированный метод

Еще одна очень эффективная техника. Если во время пайки деталь плохо паяется или не выпаивается – это следствие низкокачественного припоя, флюса или недостаточного прогрева платы.

Для этого во время работы паяльником, необходимо сверху помогать паяльным феном. Фен следует ставить до 200°C. Так нагрев будет происходить быстрее, и температура на контактах стабилизируется, окружающий воздух будет меньше забирать тепло.

В каких случаях паять феном не получится

Паяльный фен как правило достигает мощности не боле 500 Вт. Чем меньше мощность, тем меньше можно прогреть площадь платы.

Для массивной платы необходим нижний подогрев. Чаще всего это плита, которая нагревается до 100 – 200 °C. Печатную плату получится равномерно прогреть. А с помощью фена довести до плавления припоя.

Так же можно использовать строительный фен. Он имеет большее сопло, и его мощность может быть до 3000 Вт. Однако, строительный фен тоже не выход. Из-за того, что греется только деталь и небольшое окружающее пространство вокруг, после пайки плата деформирмируется от высокой разницы нагрева, тем самым отрываются выводы от площадок (особенно это кается больших BGA деталей).

Перепайка разъемов

В целом техника аналогична пайке микросхем, но есть небольшие отличия.

Читать дальше

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.

Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.

На паяемую микросхему наносится пастообразный флюс с помощью шприца.

Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.

Такой техникой можно выпаять и DIP контакты.

SMD детали:паяльник vs фен

Для массивной пайки SMD деталей фен незаменим. Например, нужно припаять 40 SMD деталей. С помощью паяльника это будет невыносимо долго, а вот с помощью фена это другое дело. Достаточно нанести паяльную пасту на контакты платы, разместить с помощью пинцета детали и феном нагреть плату. Поток воздуха минимальный. Паяльная паста расплавится, и детали с помощью поверхностного эффекта сами встанут на нужные места. Такой метод прост и не требует много времени.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.
Подробнее о паяльной кислоте

Химическое лужение печатной платы в домашних условиях

Каждый радиолюбитель, гик, инженер периодически изготавливает печатные платы в домашних условиях для своих поделок, электронных устройств и прототипов. После травления печатной платы наверняка вставал вопрос о лужении дорожек, контактных площадок и полигонов. Лужение медных проводников в первую очередь необходимо для исключения окисления медного покрытия печатной платы, удобства припаивания радиоэлементов, усиления проводников и конечно же для эстетического вида.

Для лужения своих изготовленных в домашних условиях печатных плат, я никогда особо не придавал значения эстетическому виду и лудил дорожки паяльником, с применением спирто-канифольного флюса, и обычной оловянной проволоки с припоем. Минусы были очевидны:

1. длительное время лужения
2. неравномерное покрытие припоем
3. необходимость мойки изопропиловым спиртом или спирто-бензином от остатков флюса и припоя
4. абсолютно не эстетичный вид

Ниже на фото приведен пример такого лужения на печатной плате (это устройства контроля работы скважинного насоса на даче):

Видно неравномерное покрытие медных проводников припоем. Такую плату так же приходится отмывать кисточкой, либо использовать ультразвуковую ванну.

Приведу еще один пример такой печатной платы (ИК — пульт на 4 команды ):

В общем все пути решения этих проблем привели меня к знаменитому сплаву Розе. Почитав о этом сплаве, быстро побежал на местный радиорынок и приобрел парочку пакетиков с гранулами. По прибытию домой, поставил склянку с водой на газовую плиту и довел до кипения, после чего взял печатную плату, прошелся по ней наждачной бумагой, обезжирил и бросил в жестяную банку с водой и сплавом Розе. Не даром говорят: «Первый блин комом». Весь мой сплав залудил ни сколько печатную плату, а сколько само дно склянки. Попробовал второй раз, и как-то у меня снова не пошло.

В итоге я не долго думая, перешел к своей классической технологии. В принципе, дома я изготавливал платы в основном для прототипов, для готовых изделий я все-таки предпочитаю заказывать на производстве. Шли года и я не изменял старому проверенному способу, пока мне это все не надоело. И я снова решил искать альтернативу дедовскому методу и нашел! Как всегда случайно, зайдя в магазин Чип и Дип для покупки какой-то мелочевки, наткнулся на полке на бутылочку с надписью «Жидкое олово».

Решил взять и попробовать. Как раз делал один проект для себя — усилитель для наушников (как до собираю, обязательно напишу о нем пост). Эффект оказался выше всяких похвал.

• Шкурим подготовленную печатную плату
• обезжириваем
• кладем в подходящую пластиковую/стеклянную тару
• заливаем поверхность жидким оловом

Через час на выходе получаем красивое, равномерное покрытие оловом на печатных проводниках (можно конечно лудить и подольше, что бы получить побольше осаждение олова на медные проводники).

Процесс снял на видео:

Приложу еще пару фотографий техпроцесса:

Подготовка к химическому лужению второй печатной платы.

Сборка устройства на готовой печатной плате.

Опробовал данную технологию уже на трех платах, результат меня порадовал. Цена такой бутылочки в Чип и Дип 220 рублей. Одна проблема, что нет инструкции как таковой. Я пока не знаю, на сколько хватает раствора. Возможно ли использованный раствор заново сливать в общую тару или необходимо утилизировать. Возможен ли катализ при увеличении рабочей температуры и тд.

Химическая промышленность не стоит на месте и облегчает наши труды. Спасибо химикам за это!
